¿Qué es una válvula proporcional?

2024-09-25

Actualizado el 2025-09-25
Guillermo Leo

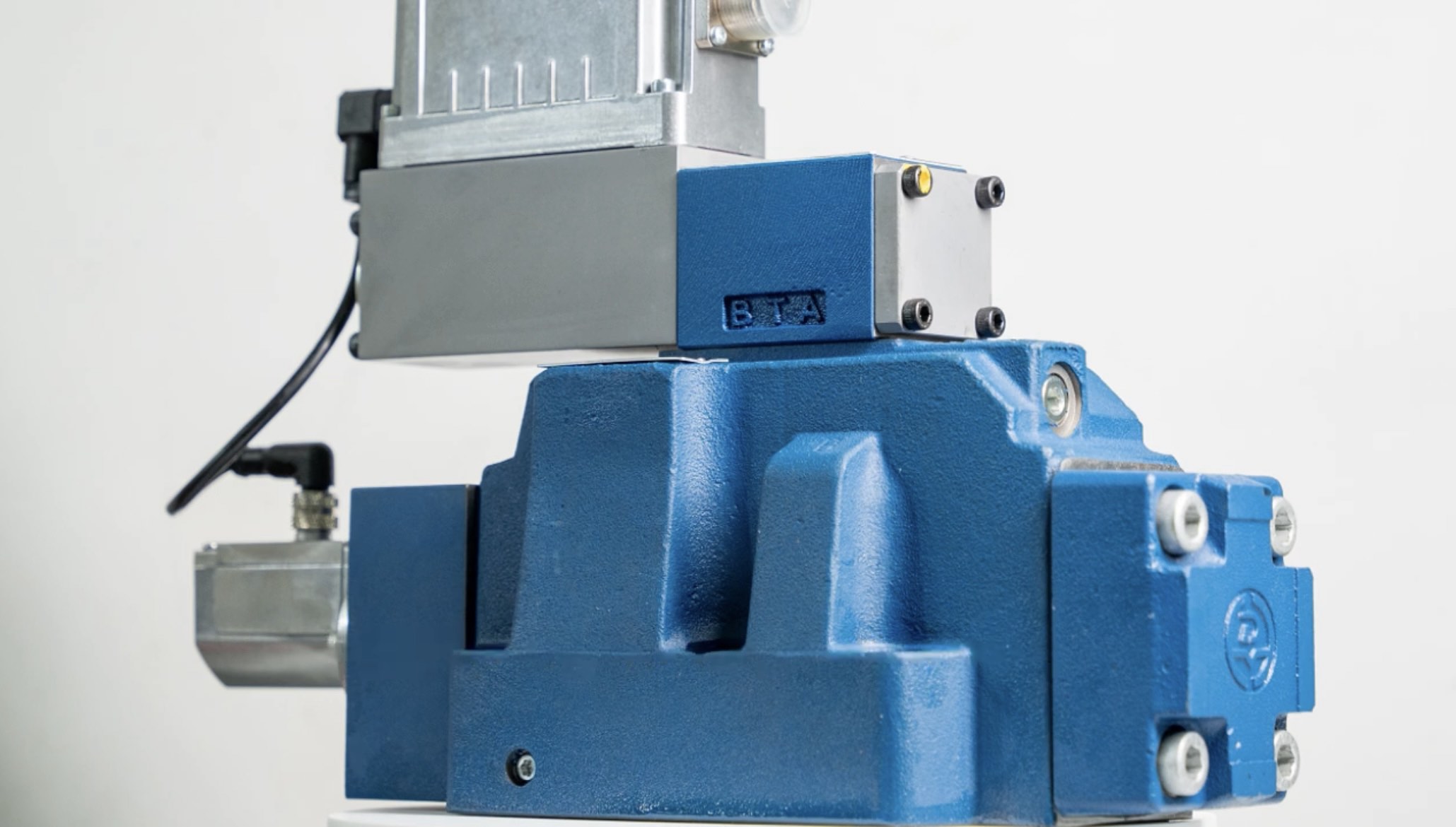

Válvula proporcional

¿Alguna vez te has preguntado cómo las máquinas modernas pueden controlar los fluidos con tanta precisión? Ya sea un ventilador médico que suministra la cantidad exacta de oxígeno a un paciente o un brazo robótico que se mueve con una precisión increíble, el secreto a menudo reside en algo llamadoválvula proporcional.

Reconociendo que diferentes lectores tienen necesidades de información muy diferentes, esta guía integral aborda las válvulas proporcionales desde cuatro perspectivas profesionales distintas. Ya sea un principiante curioso que intenta comprender los conceptos básicos, un ingeniero que busca especificaciones técnicas, un profesional de adquisiciones que evalúa proveedores o un observador de la industria que sigue las últimas tendencias, hemos adaptado nuestro contenido específicamente a su función y requisitos.

¿Qué es una válvula proporcional?

A válvula proporcionales un dispositivo inteligente que controla el flujo, la presión o la dirección de fluidos (líquidos o gases) con una precisión increíble. Piense en ello como un grifo sofisticado que puede abrirse y cerrarse en cualquier posición, entre completamente abierto y completamente cerrado.

A diferencia de las válvulas de encendido/apagado normales que funcionan como interruptores de luz (ya sea encendido o apagado), las válvulas proporcionales funcionan más como interruptores de atenuación. Pueden ajustarse a cualquier nivel entre 0% y 100% según la señal eléctrica que reciben.

¿Por qué son importantes las válvulas proporcionales?

Imagínese intentar llenar un vaso de agua con una manguera contra incendios que solo tiene dos configuraciones: completamente apagada o a máxima potencia. Eso es lo que sería intentar realizar un trabajo preciso sólo con válvulas de encendido y apagado. Las válvulas proporcionales nos dan el control que necesitamos para:

Equipo médico que necesita dosificación exacta
Fabricación de máquinas que requieren movimientos suaves.
Sistemas aeroespaciales donde precisión significa seguridad
Cualquier aplicación en la que "lo suficientemente cerca" no sea lo suficientemente buena

Válvulas proporcionales frente a válvulas de encendido/apagado regulares

Comparemos estos dos tipos de válvulas una al lado de la otra:

Característica	Válvula proporcional	Válvula de encendido/apagado
Control	Variables (0-100%)	Binario (0% o 100%)
Precisión	Muy alto (±1-5%)	Limitado (±10-20%)
Tipo de señal	Analógico (0-10 V, 4-20 mA)	Digital (encendido/apagado)
Respuesta	Suave y gradual	Rápido pero abrupto
Costo	Más alto	Más bajo
Mejor para	Aplicaciones de precisión	Tareas simples de encendido/apagado

Piénselo de esta manera:Si necesita estacionar un automóvil en un espacio reducido, querrá un control proporcional (aceleración y frenado suaves). Pero si sólo necesitas arrancar o parar el motor, un interruptor de encendido/apagado funciona perfectamente.

¿Cómo funcionan las válvulas proporcionales?

La magia ocurre a través de una combinación de piezas eléctricas y mecánicas que trabajan juntas:

El proceso básico

Entrada de señal: Un controlador envía una señal eléctrica (como 0-10 voltios)
Fuerza electromagnética: Esta señal crea una fuerza magnética en una bobina (solenoide)
Movimiento físico: La fuerza magnética mueve una pieza llamada "carrete" o "émbolo"
Control de flujo: A medida que el carrete se mueve, cambia la cantidad de fluido que puede fluir
Comentario: Los sensores verifican la posición y envían comentarios para mantener todo preciso

Componentes clave

Estas son las partes principales y lo que hacen:

Componente	Trabajo	Cómo ayuda
Fuente de alimentación	Proporciona electricidad (normalmente 24 V)	Alimenta todo el sistema
Controlador/PLC	Envía señales de comando	Le dice a la válvula qué hacer
Amplificador	Convierte señales a la intensidad adecuada	Se asegura de que el solenoide reciba la potencia adecuada.
Solenoide	Crea fuerza magnética	Mueve el carrete
Carrete/émbolo	Controla la ruta del fluido.	En realidad regula el flujo.
Sensor de retroalimentación	Posición de los monitores	Garantiza la precisión

Funciones inteligentes

Las válvulas proporcionales modernas suelen incluir:

control pwm: Utiliza pulsos rápidos de encendido/apagado para crear un movimiento suave y reducir la fricción
Retroalimentación de circuito cerrado: Comprueba y ajusta constantemente para mantener la precisión
Integración Digital: Puede conectarse a redes informáticas para control remoto

Tipos de válvulas proporcionales

Las válvulas proporcionales vienen en diferentes variedades para diferentes trabajos:

Por función

Válvulas de control de presión: Mantenga la presión en niveles exactos (como en los frenos hidráulicos)
Válvulas de control de flujo: Regula la cantidad de fluido que fluye por minuto
Válvulas de control de dirección: Controla en qué dirección va el fluido (adelante/atrás/detener)

A propósito

Acción directa: Diseño simple donde el solenoide mueve directamente el carrete
Operado por piloto: Utiliza una válvula pequeña para controlar una válvula más grande (para sistemas de alta presión)

Por electrónica

Electrónica de a bordo (OBE): Tiene un cerebro de computadora incorporado
Amplificador externo: Utiliza una caja de control separada

¿Dónde se utilizan las válvulas proporcionales?

Estos dispositivos versátiles aparecen en muchas industrias:

Aplicaciones médicas

ventiladores: Suministre cantidades precisas de oxígeno a los pacientes
Máquinas de diálisis: Controlar el flujo de líquido para el tratamiento de los riñones
Equipo de laboratorio: Mida cantidades exactas de productos químicos

Automatización Industrial

Brazos robóticos: Permite movimientos suaves y precisos
Líneas de montaje: Controle la velocidad y el posicionamiento del transportador
Máquinas herramienta: Regula el fluido de corte y la presión de sujeción.

Automotriz y aeroespacial

Sistemas de frenado: Proporciona una parada suave y controlada
Controles de vuelo: Permite maniobras precisas de la aeronave
Sistemas de combustible: Gestionar el suministro de combustible a los motores.

Otras industrias

Alimentos y bebidas: Llene botellas con cantidades exactas
Sistemas HVAC: Controla la temperatura y el flujo de aire
Procesamiento químico: Maneje materiales peligrosos de forma segura
[Más información sobreAplicaciones de válvulas proporcionales hidráulicas.]

Ventajas de las válvulas proporcionales

Increíble precisión

Puede controlar el flujo con una precisión del 1 al 5%

Operación suave

Sin sacudidas repentinas ni picos de presión

Eficiencia energética

Sólo utiliza la energía necesaria

De larga duración

Puede funcionar durante millones de ciclos.

Integración inteligente

Se conecta fácilmente a sistemas informáticos

Características de seguridad

Los dispositivos de seguridad integrados evitan accidentes

Números de rendimiento que importan

Especificación	Rango típico	Lo que significa
Tiempo de respuesta	10-50 milisegundos	¿Qué tan rápido reacciona?
Exactitud	±1% a ±5%	Que preciso es
Rango de presión	0-350 barras	Presión máxima que puede soportar
Rango de temperatura	-20°C a +80°C	Límites de temperatura de funcionamiento
Esperanza de vida	100 millones de ciclos	cuanto dura

Desafíos y consideraciones

Qué tener en cuenta

Mayor costo: Más caras que las simples válvulas de encendido/apagado
Complejidad: Necesita técnicos cualificados para la instalación.
Mantenimiento: Requiere fluidos limpios y calibración regular
Sensibilidad ambiental: Puede verse afectado por la temperatura y la contaminación.

Consejos de mantenimiento

Para mantener las válvulas proporcionales funcionando bien:

Mantenga los fluidos limpios (use filtros adecuados)
Compruebe la calibración periódicamente
Mantener la temperatura de funcionamiento adecuada
Utilice la viscosidad (espesor) del fluido adecuada

Cómo elegir la válvula proporcional adecuada

Preguntas clave para hacer

¿Qué tipo de fluido?(aceite, aire, agua, productos químicos)
¿Cuánto flujo necesitas?(medido en galones o litros por minuto)
¿Qué presión?(cuánta fuerza necesita el sistema)
¿Qué tan preciso?(qué nivel de precisión necesita)
¿Qué ambiente?(temperatura, limpieza, áreas peligrosas)

Lista de verificación de selección

Haga coincidir el tipo de señal de control (voltaje o corriente)
Elija el tamaño adecuado para sus requisitos de flujo
Considere las necesidades de tiempo de respuesta
Consultar calificaciones medioambientales
Plan de acceso de mantenimiento
Presupuesto para controladores y accesorios.

Tendencias futuras

El mundo de las válvulas proporcionales sigue evolucionando:

¿Qué viene después?

1. Controles más inteligentes

Válvulas impulsadas por IA que aprenden y se adaptan

2. Tamaños más pequeños

Diseños más compactos para espacios reducidos

3. Mejor conectividad

Comunicación digital mejorada

4. Ahorro de energía

Operación aún más eficiente

5. Mantenimiento predictivo

Válvulas que le indican cuándo necesitan servicio

Control digital versus analógico

La ventaja moderna

Beneficios del control digital:

Configuración basada en software (sin ajustes manuales)
Monitoreo y control remotos
Mejor inmunidad al ruido
Ahorro de energía (no se necesitan puertos de purga)
Cambios de parámetros sencillos

Analógico tradicional:

Tecnología sencilla y probada
Menor costo inicial
Fácil de solucionar problemas
Sin complejidad de software

Ejemplos del mundo real

ventilador medico

Un paciente con COVID-19 necesita un suministro de oxígeno preciso. La válvula proporcional recibe señales de sensores que monitorean la respiración del paciente y ajusta el flujo de oxígeno en tiempo real, lo que potencialmente salva vidas.

Línea de montaje robótica

Un fabricante de automóviles utiliza brazos robóticos con válvulas proporcionales para instalar parabrisas. Las válvulas controlan pinzas neumáticas que deben sujetar el vidrio con firmeza pero con suavidad: si están demasiado flojas se cae, si están demasiado apretadas se rompe.

Aplicación aeroespacial

El sistema de control de vuelo de una aeronave utiliza válvulas proporcionales para mover las superficies de control. La acción del piloto se traduce en movimientos precisos de las válvulas que ajustan el flujo de aire sobre las alas y las superficies de control, lo que permite un vuelo suave.

Problemas comunes y soluciones

Problema: la válvula no responde

Posibles causas:

Problemas de suministro de energía
Problemas con el cableado de señal
Fluido contaminado

Soluciones:

Verificar conexiones electricas
Verificar el voltaje de la fuente de alimentación
Limpiar o reemplazar filtros

Problema: mala precisión

Posibles causas:

Deriva de calibración
Piezas internas desgastadas
Efectos de la temperatura

Soluciones:

Recalibrar el sistema
Reemplace los componentes desgastados
Agregar compensación de temperatura

Consideraciones de costos

Inversión inicial frente a valor a largo plazo

Si bien las válvulas proporcionales cuestan más por adelantado, a menudo ofrecen un mejor valor a través de:

Costoos de mantenimiento reducidos
Ahorro de energía
Calidad del producto mejorada
Menos tiempo de inactividad
Vida útil más larga

Factores de retorno de la inversión

Requisitos de precisión de su aplicación
Costoos de energía en su área
Costoos de mano de obra de mantenimiento
Mejoras en la calidad de la producción.
Necesidades de confiabilidad del sistema

Mejores prácticas de instalación

Qué hacer y qué no hacer

Hacer:

Utilice procedimientos de instalación limpios
Proteger las conexiones eléctricas de la humedad.
Instalar una filtración adecuada
Permitir la expansión térmica.
Plan de acceso de mantenimiento

No:

Omita el proceso de lavado del sistema
Ignorar los requisitos de limpieza de fluidos
Olvídate de las interferencias electromagnéticas
Tamaño insuficiente de la fuente de alimentación
Acelere el proceso de calibración

Conclusión: Por qué son importantes las válvulas proporcionales

Las válvulas proporcionales representan una tecnología crucial que cierra la brecha entre el control simple de encendido/apagado y la gestión de fluidos compleja y precisa. Permiten el funcionamiento fluido y preciso de innumerables sistemas en los que confiamos todos los días, desde los equipos médicos que nos mantienen saludables hasta los sistemas de fabricación que producen los bienes que utilizamos.

A medida que la tecnología avanza, las válvulas proporcionales se vuelven más inteligentes, más eficientes y más integradas con los sistemas de control digital. Para los ingenieros, técnicos y tomadores de decisiones que trabajan con sistemas de energía fluida, comprender estos dispositivos es esencial para crear sistemas que no solo sean funcionales, sino que estén optimizados para el rendimiento, la eficiencia y la confiabilidad.

Ya sea que esté diseñando un nuevo sistema, actualizando uno existente o simplemente tratando de comprender cómo las máquinas modernas logran una precisión tan impresionante, es probable que las válvulas proporcionales desempeñen un papel clave detrás de escena. Su capacidad para proporcionar un control fluido, preciso y confiable los hace indispensables en nuestro mundo cada vez más automatizado.

La próxima vez que vea un robot moviéndose con fluidez, un paciente recibiendo un tratamiento médico controlado con precisión o un avión volando suavemente a través de turbulencias, recuerde que las válvulas proporcionales podrían ser los héroes anónimos que hacen que todo esto sea posible.

¿Listo para aprender más sobre los sistemas de control de fluidos? Explore nuestras otras guías sobre hidráulica, neumática y automatización industrial para profundizar su comprensión de estas fascinantes tecnologías.
