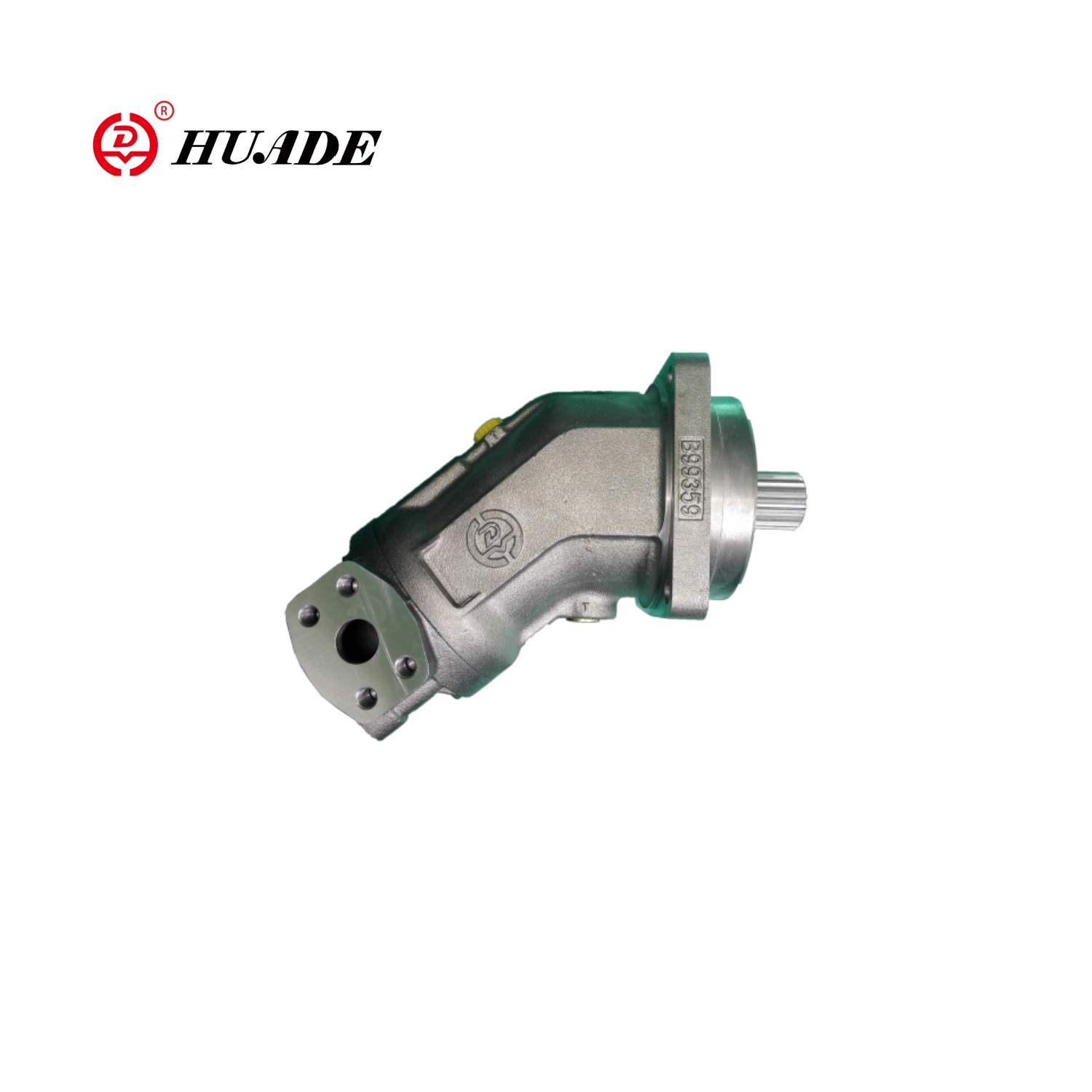

Motor fijo de pistones axiales A2FM

El motor fijo de pistones axiales A2FM tiene una adaptabilidad y flexibilidad extremadamente altas. Es adecuado tanto para aplicaciones de circuito abierto como cerrado. El motor tiene las características de diseño compacto, alta eficiencia general y aplicación económica y práctica.

Parámetro del producto del motor fijo de pistón axial A2FM

■Sello del eje... Carga de presión permitida

☑La vida útil del cierre mecánico depende del número de revoluciones de la unidad de pistones axiales y de la presión de drenaje de la carcasa (presión de la carcasa).

☑A temperatura de funcionamiento normal no se debe superar de forma duradera la presión diferencial media de 2 bar entre la carcasa y la presión ambiente.

☑ Para una presión diferencial mayor a velocidad reducida, ver diagrama. Se permiten picos de presión momentáneos (t < 0,1 s) de hasta 10 bar. La vida útil del sello del eje disminuye con el aumento de la frecuencia de los picos de presión.

☑La presión de la carcasa debe ser igual o superior a la presión ambiental.

■Rango de temperatura

☑El cierre mecánico de FKM se puede utilizar con temperaturas de drenaje de la caja de -25 °C a +115 °C

☑Para casos de aplicación por debajo de -25 °C se requiere un cierre mecánico de NBR (rango de temperatura permitido de -40 °C a +90 °C). Indique el sello del eje NBR en texto claro al realizar el pedido. Por favor contáctenos.

■Dirección del flujo

■ Rango de velocidad

☑ Sin límite de velocidad mínima nmin. Si se requiere uniformidad de movimiento, la velocidad nmin no debe ser inferior a 50 rpm. Ver tabla de valores para velocidad máxima.

■ Cojinete de larga duración

☑ Tamaños 250～500

☑ Para una larga vida útil y uso con fluidos hidráulicos HF. Dimensiones exteriores idénticas a las del motor con rodamientos estándar. Es posible una conversión posterior a rodamientos de larga duración.

☑Se recomienda lavar los rodamientos y la caja a través del puerto U.

■Flujo de lavado...Recomendado

Puertos	Puerto para	Diagrama
A,B T	Puerto de trabajo Puerto de drenaje

Característica del producto y aplicación del motor fijo de pistón axial A2FM

Características:

Motor HD-A2FM Tamaños 5~500 Serie 6

Presión nominal 400 bar/Presión máxima 450 bar

▶ Motor fijo con grupo rotatorio de pistones cónicos axiales en diseño de eje inclinado, para

Accionamientos hidrostáticos en circuitos abiertos y cerrados.

▶ Para uso en aplicaciones móviles y estacionarias, la velocidad de salida es

depende del caudal de la bomba y del desplazamiento del motor.

▶ Los tamaños finamente graduados permiten una amplia adaptación a la caja del accionamiento

▶ Alta densidad de potencia, Dimensiones pequeñas, Alta eficiencia total, Buenas características de arranque, Diseño económico, Pistón cónico de una pieza con aros de pistón para sellado.

Solicitud:

El motor de desplazamiento fijo de pistón axial de eje A2FM se usa ampliamente en maquinaria móvil y en diversas ocasiones industriales, como excavadoras, grúas, cargadores, rodillos, hormigoneras y otras maquinarias y equipos pesados, así como en metalurgia, minería, petróleo, industria química y otros. campos industriales.
