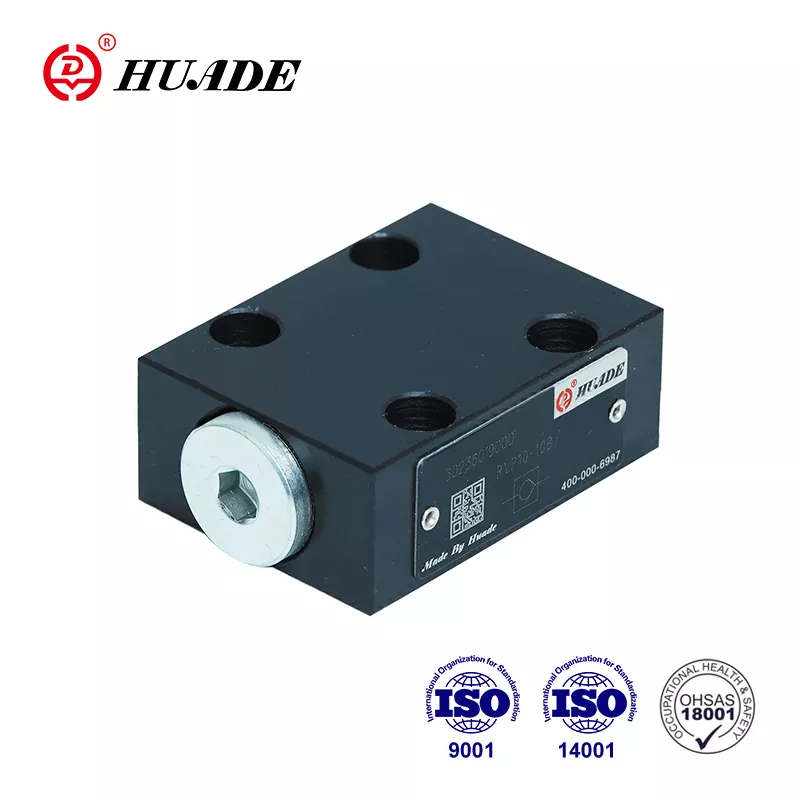

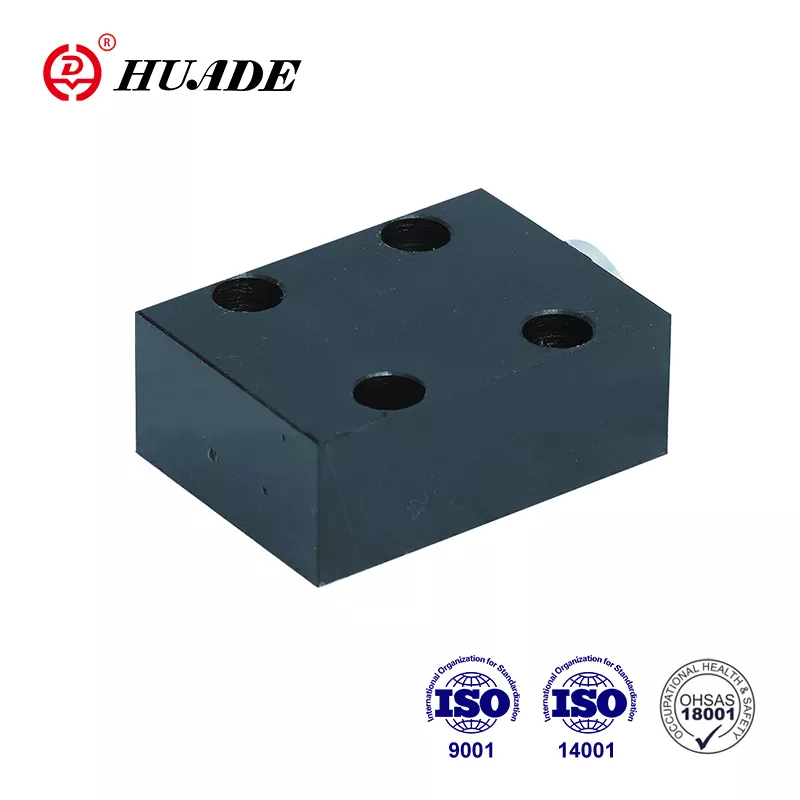

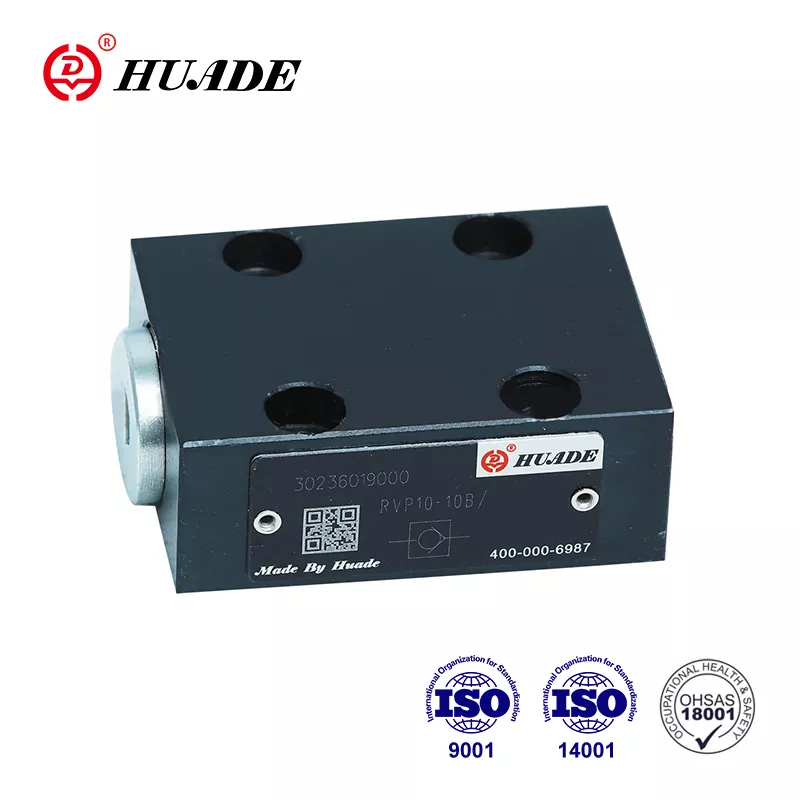

Establecida a través de una asociación estratégica entre los gobiernos chino y alemán en 1979, Huade ha incorporado tecnología de vanguardia de Rexroth. La válvula de retención Huade® RVP 10 puede reemplazar completamente la válvula de retención de Rexroth. La fábrica ha pasado ISO9001,ISO14001 y OH SAS18001. Las válvulas de retención Huade® se utilizan ampliamente en maquinaria de ingeniería y construcción, metalurgia, máquinas herramienta, protección ambiental, construcción naval, aeroespacial, tránsito ferroviario, petróleo y petroquímicos, entre otros. Todas las válvulas de retención RVP 10 se someterán a pruebas estrictas antes de salir de fábrica para garantizar una calidad excelente.
|
Datos técnicos |
|||||||||
|
Tamaño |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Presión de funcionamiento, máx. (MPa) |
31.5 |
||||||||
|
Presión de apertura (MPa) |
0.05 |
||||||||
|
fluido a presión |
aceites minerales o éster de fosfato |
||||||||
|
Rango de temperatura del fluido a presión (℃) |
-30～+80 |
||||||||
|
Rango de viscosidad (mm2/s) |
2,8~500 |
||||||||
|
Posición de fijación |
opcional |
||||||||
|
Peso (kilogramos) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Características:
▶ Conexión de subplaca
▶ Cierre sin fugas en una dirección
Solicitud:
La válvula antirretorno RVP 10 se utiliza principalmente en la salida de la bomba como válvula de contrapresión y válvula de derivación.
La válvula antirretorno RVP 10 es una estructura de válvula de asiento con una pequeña pérdida de presión. Tiene la tarea de cerrar preferiblemente una fuga de flujo sin fugas en una dirección y permitir el flujo libre en la dirección opuesta. Básicamente se compone de la carcasa (1), el asiento (2), el resorte de compresión (3) y el asiento del resorte (4). ). La carrera del obturador (2), que se guía sobre su
diámetro exterior, está limitado por un tope mecánico. El resorte de compresión incorporado (3) apoya el movimiento de cierre. Además, el resorte de compresión (3) mantiene el obturador (2) en la posición cerrada incluso cuando no hay flujo a través de la válvula.
Símbolo
Diagrama de estructura
①Carcasa ②Poppet ③Resorte ④Asiento de resorte
1. El líquido debe filtrarse. La finura mínima del filtro es 20 ㎛.
2. El tanque debe estar sellado y se debe instalar un filtro de aire en la entrada de aire.
3. Productos sin subplaca al salir de fábrica, si los necesita, pídalos especialmente.
4. Los tornillos de fijación de la válvula deben ser de nivel de alta intensidad (clase 10.9). Selecciónelos y utilícelos de acuerdo con el parámetro que figura en el libro de muestra.
5. Se requiere que la rugosidad de la superficie unida a la válvula sea de 0,8/
6. Se requiere un acabado superficial de la pieza coincidente de 0,01/100 mm.
