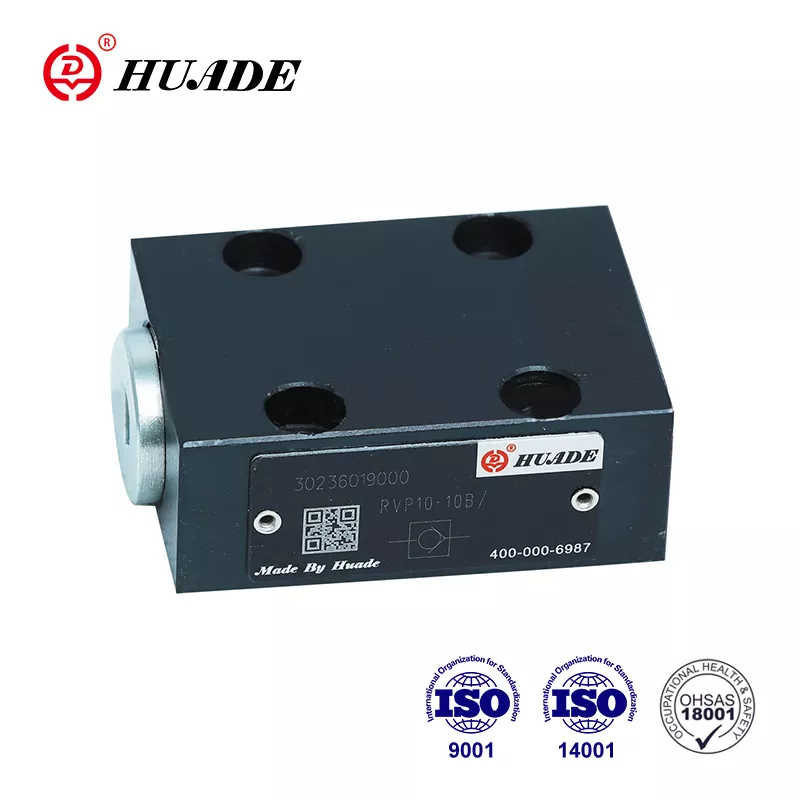

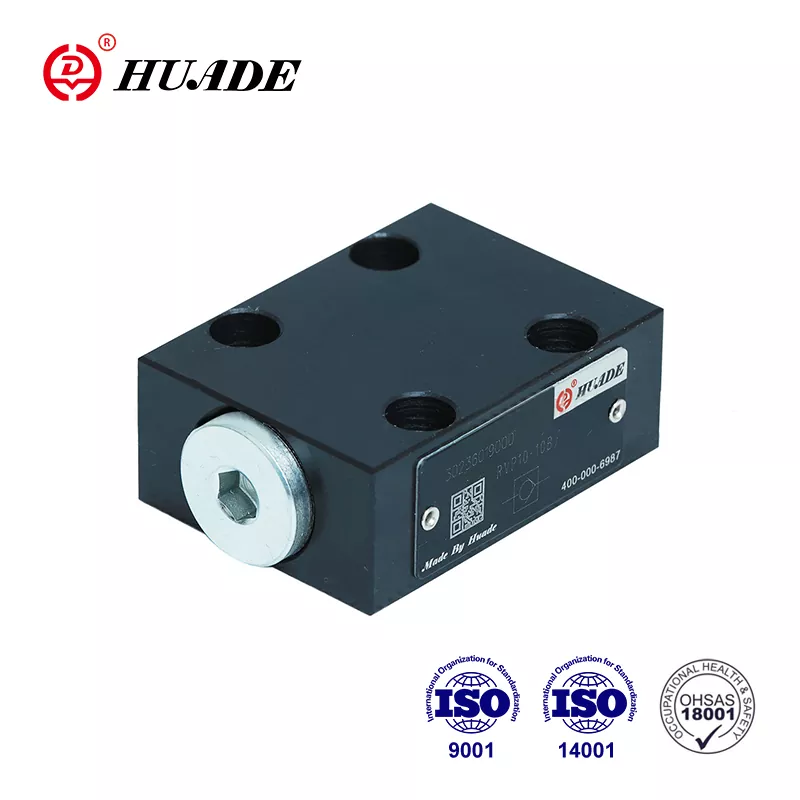

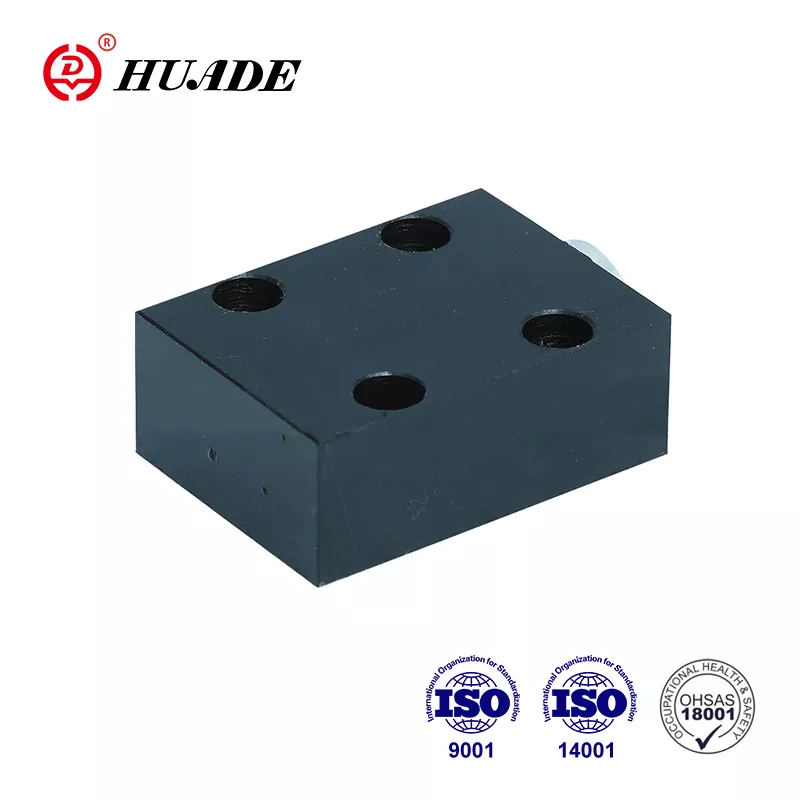

Como fabricante líder de China de tecnología de control y transmisión hidráulica, la válvula de retención de alta calidad RVP 8 de Huade® puede reemplazar completamente la serie RVP 8 ofrecida por Rexroth. El precio es más razonable. La fábrica ha pasado ISO9001,ISO14001 y OH SAS18001. Las válvulas de retención direccionales hidráulicas Huade® tienen un rendimiento superior y ya son populares entre los consumidores chinos. Las válvulas hidráulicas Huade® se utilizan ampliamente en maquinaria de ingeniería y construcción, metalurgia, máquinas herramienta, etc. Todos los productos se someterán a pruebas estrictas antes de salir de fábrica. Garantizamos la calidad de cada válvula de retención por un año. Durante el período de garantía, la reparación es gratuita.
|
Datos técnicos |
|||||||||
|
Tamaño |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Presión de funcionamiento, máx. (MPa) |
31.5 |
||||||||
|
Presión de apertura (MPa) |
0.05 |
||||||||
|
fluido a presión |
aceites minerales o éster de fosfato |
||||||||
|
Rango de temperatura del fluido a presión (℃) |
-30～+80 |
||||||||
|
Rango de viscosidad (mm2/s) |
2,8~500 |
||||||||
|
Posición de fijación |
opcional |
||||||||
|
Peso (kilogramos) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Características:
▶ Conexión de subplaca
▶ Cierre sin fugas en una dirección
Solicitud:
La válvula antirretorno RVP 8 se utiliza principalmente en la salida de la bomba como válvula de contrapresión y válvula de derivación.
La válvula de retención RVP 8 tiene la tarea de cerrar preferiblemente una fuga de flujo libre en una dirección y permitir el flujo libre en la dirección opuesta. Básicamente se compone de la carcasa (1), el obturador (2), el resorte de compresión (3) y asiento de resorte(4). La carrera del obturador (2), que se guía sobre su
El diámetro exterior está limitado por un tope mecánico. El resorte de compresión incorporado (3) apoya el movimiento de cierre. Además, el resorte de compresión (3) mantiene el obturador (2) en la posición cerrada incluso cuando no hay flujo a través de la válvula.
Símbolo
Diagrama de estructura
①Carcasa ②Poppet ③Resorte ④Asiento de resorte
1. El líquido debe filtrarse. La finura mínima del filtro es 20 ㎛.
2. El tanque debe estar sellado y se debe instalar un filtro de aire en la entrada de aire.
3. Productos sin subplaca al salir de fábrica, si los necesita, pídalos especialmente.
4. Los tornillos de fijación de la válvula deben ser de nivel de alta intensidad (clase 10.9). Selecciónelos y utilícelos de acuerdo con el parámetro que figura en el libro de muestra.
5. Se requiere que la rugosidad de la superficie unida a la válvula sea de 0,8/
6. Se requiere un acabado superficial de la pieza coincidente de 0,01/100 mm.
