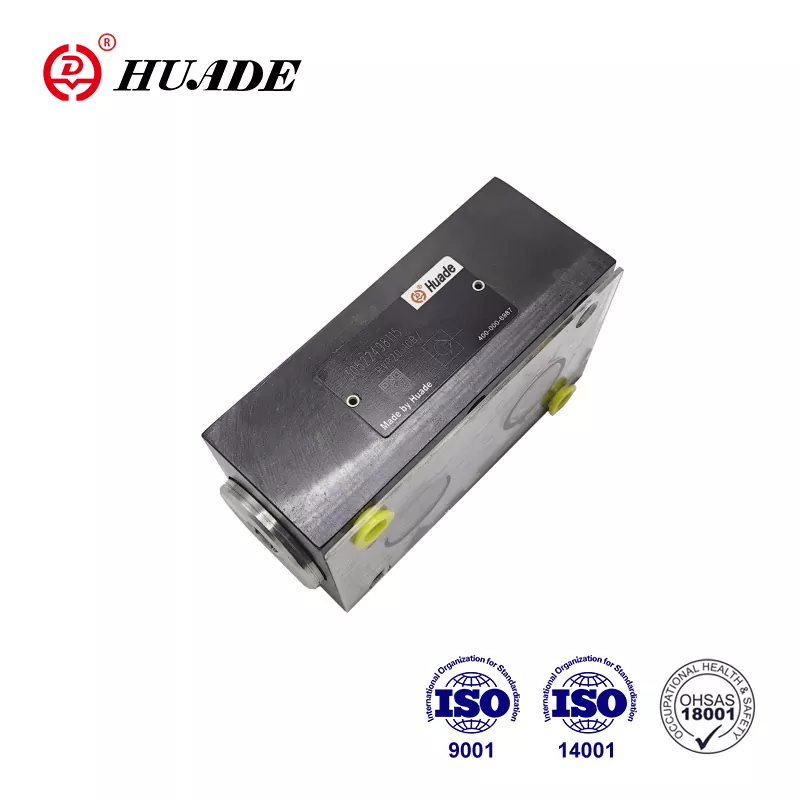

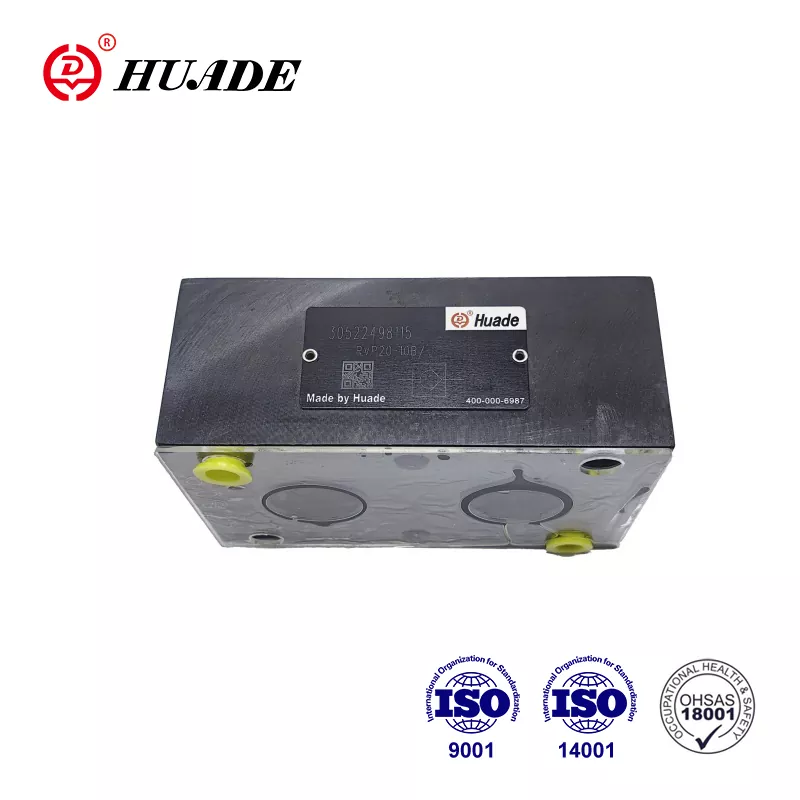

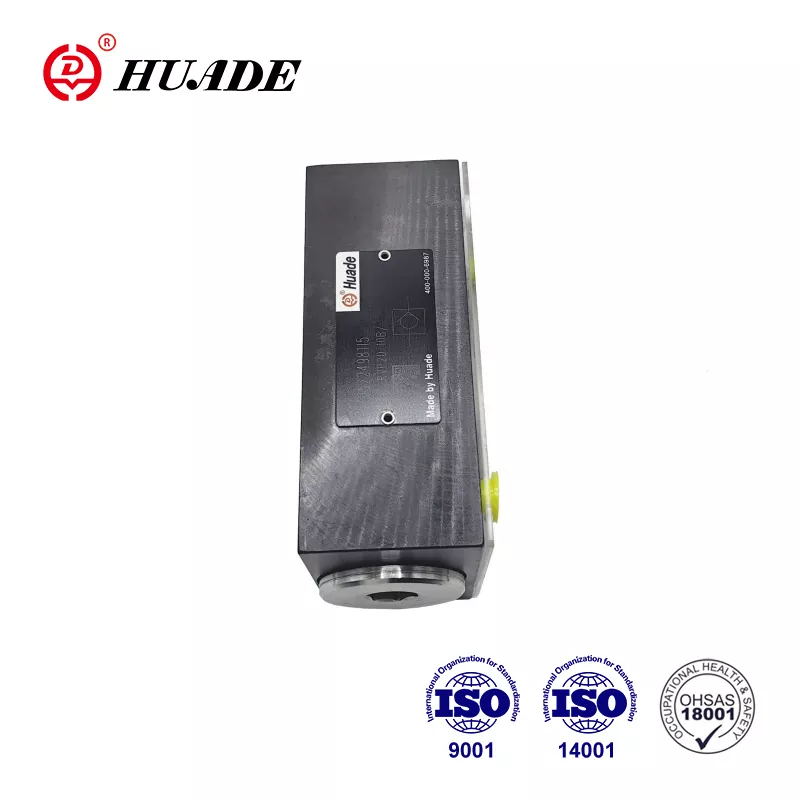

En cooperación con Rexroth por segunda vez en 1995, la válvula de retención de alto rendimiento RVP 20 de Huade puede reemplazar completamente el mismo tipo de válvula ofrecida por Rexroth. El precio es más razonable. Todas las válvulas de retención Huade® RVP 20 tienen un año de garantía. La fábrica ha pasado ISO9001, ISO14001 e ISO45001. Las válvulas de retención Huade® se utilizan ampliamente en maquinaria de ingeniería y construcción, metalurgia, máquinas herramienta, etc. Esta es una marca antigua en China.
|
Datos técnicos |
|||||||||
|
Tamaño |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Presión de funcionamiento, máx. (MPa) |
31.5 |
||||||||
|
Presión de apertura (MPa) |
0.05 |
||||||||
|
Flujo de presión |
aceites minerales o éster de fosfato |
||||||||
|
Rango de temperatura del fluido a presión (℃) |
-30～+80 |
||||||||
|
Rango de viscosidad (mm2/s) |
2,8~500 |
||||||||
|
Posición de fijación |
opcional |
||||||||
Características:
▶ Conexión de subplaca
▶ Cierre sin fugas en una dirección
Solicitud:
La válvula antirretorno RVP 20 se utiliza principalmente en la salida de la bomba como válvula de contrapresión y válvula de derivación.
La válvula antirretorno del tipo RVP 20 tiene la función de cerrar preferentemente una fuga de flujo en una dirección y permitir un flujo libre en la dirección opuesta. El diagrama de estructura es el siguiente. Básicamente se compone de la carcasa (1), el asiento (2), el resorte de compresión (3) y el asiento del resorte (4). La carrera del obturador (2), guiado por su diámetro exterior, está limitada por un tope mecánico. El resorte de compresión incorporado (3) apoya el movimiento de cierre. Además, el resorte de compresión (3) mantiene el obturador (2) en la posición cerrada incluso cuando no hay flujo a través de la válvula.
Símbolo
Diagrama de estructura
①Carcasa ②Poppet ③Resorte ④Asiento de resorte
1. El líquido debe filtrarse. La finura mínima del filtro es 20 ㎛.
2. El tanque debe estar sellado y se debe instalar un filtro de aire en la entrada de aire.
3. Productos sin subplaca al salir de fábrica, si los necesita, pídalos especialmente.
4. Los tornillos de fijación de la válvula deben ser de nivel de alta intensidad (clase 10.9). Selecciónelos y utilícelos de acuerdo con el parámetro que figura en el libro de muestra.
5. Se requiere que la rugosidad de la superficie unida a la válvula sea 0,8.
6. Se requiere un acabado superficial de la pieza coincidente de 0,01/100 mm.
