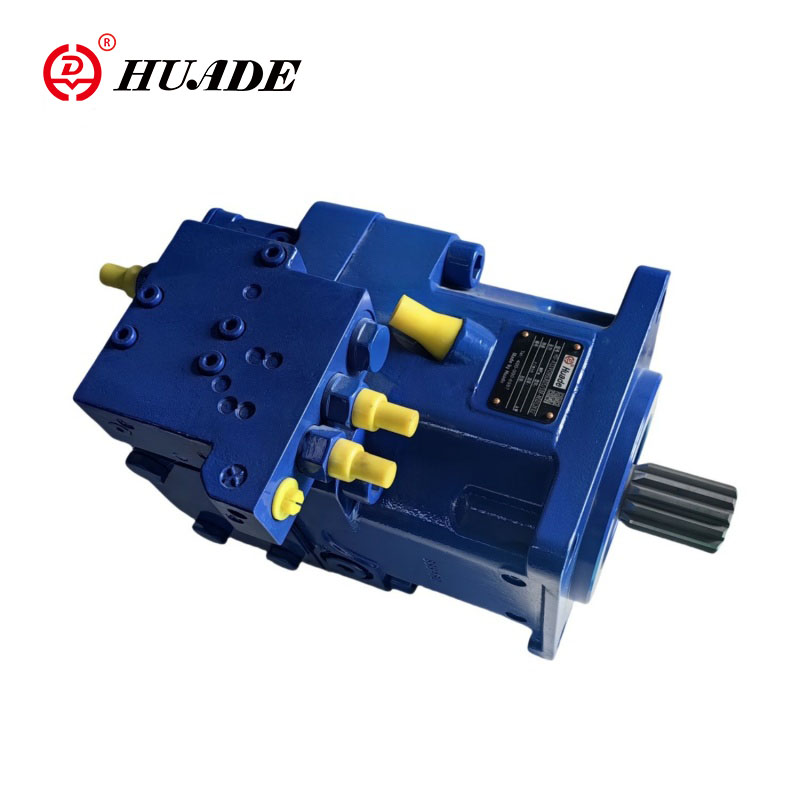

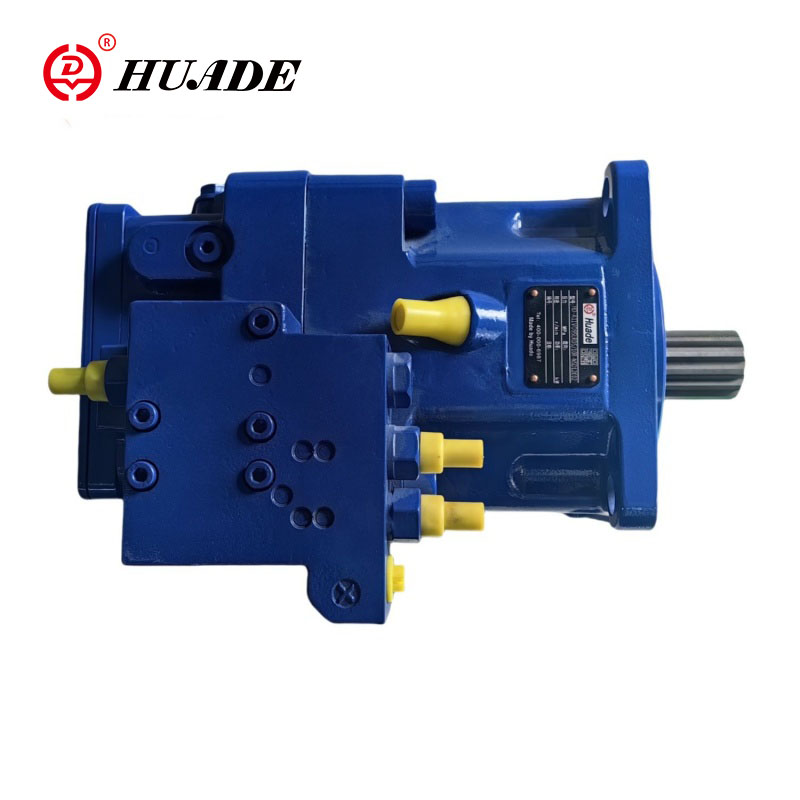

Bomba variable de pistones axiales A11VO

La bomba variable de pistón axial con placa oscilante marca Huade A11VO se utiliza para transmisión hidrostática en sistemas hidráulicos de circuito abierto. El caudal de esta bomba de pistones axiales es proporcional a la velocidad de transmisión y el desplazamiento. Al ajustar el ángulo del plato oscilante, el caudal se puede cambiar de forma continua. La bomba A11VO puede igualar el rendimiento de Rexroth.

Parámetro del producto de la bomba variable de pistón axial A11VO

•Rango de presión de funcionamiento

◇Entrada-----Presión absoluta en el puerto S (puerto de succión)

Versión sin bomba de carga

Pabs mín.--------- 0,8 bar

Pabs máx---------- 30 bar

Si la presión es > 5 bar, consulte con Huade Hydraulic.

Versión con bomba de carga

Pabs mín. ---------- 0,6 bar

Pabs máx---------- 2 bar

◇Velocidad máxima permitida (límite de velocidad)

Velocidad permitida aumentando la presión de entrada pabs en el puerto de succión S o en Vg ≤Vg max

◇Salida ----Presión en el puerto A o B

Presión nominal pN---------- 350 bar

Presión máxima Pmax ----------400 bar

Presión nominal: Presión máxima de diseño a la que se garantiza la resistencia a la fatiga.

Presión máxima: Máx. presión de funcionamiento permitida a corto plazo (t <1s).

◇Presión mínima de funcionamiento

En función de la velocidad, el ángulo de giro y la cilindrada se requiere una presión de funcionamiento mínima pB min en la línea de servicio de la bomba (ver diagrama).

◇Presión de drenaje de la caja

La presión de drenaje de la caja en los puertos T1 y T2 puede ser como máximo 1,2 bar mayor que la presión de entrada en el puerto S pero no mayor que PL abs. máx. --------------2 bares.

Se requiere una línea de drenaje de caja de tamaño completo y sin restricciones directamente al tanque.

◇Rango de temperatura del anillo de sellado del eje

El anillo de sello del eje de FKM está permitido para temperaturas de drenaje de la caja de -25 ℃ a +115 ℃.

•Nota:

Para aplicaciones por debajo de -25°C, es necesario un anillo de sellado del eje de NBR (rango de temperatura permitido: -40°C a +90°C).

Indique el anillo de sellado del eje NBR en texto claro en el pedido.

Característica del producto y aplicación de la bomba variable de pistón axial A11VO

Características:

▶Bomba de pistones axiales variables con diseño de plato oscilante para accionamientos hidrostáticos en un sistema hidráulico de circuito abierto.

▶Diseñado principalmente para uso en aplicaciones móviles.

▶La bomba funciona en condiciones de autocebado, con presurización del tanque o con una bomba de carga incorporada opcional (impulsor).

▶Se encuentra disponible una amplia gama de opciones de control que se adaptan a cualquier requisito de aplicación.

▶La opción de control de potencia es ajustable externamente, incluso cuando la bomba está funcionando,

▶El accionamiento pasante es adecuado para añadir bombas de engranajes y bombas de pistones axiales hasta el mismo, es decir, 100/% de accionamiento pasante.

▶El flujo de salida es proporcional a la velocidad del variador y infinitamente variable entre qv max y qv min = 0.

Solicitud:

La bomba variable de pistones axiales A11VO de Huade se utiliza ampliamente en maquinaria de ingeniería y equipos industriales ligeros, maquinaria de minería y metalurgia del hierro y el acero, barcos, equipos terrestres de aviación civil, maquinaria petrolera y petroquímica, maquinaria de construcción y de marcha.
