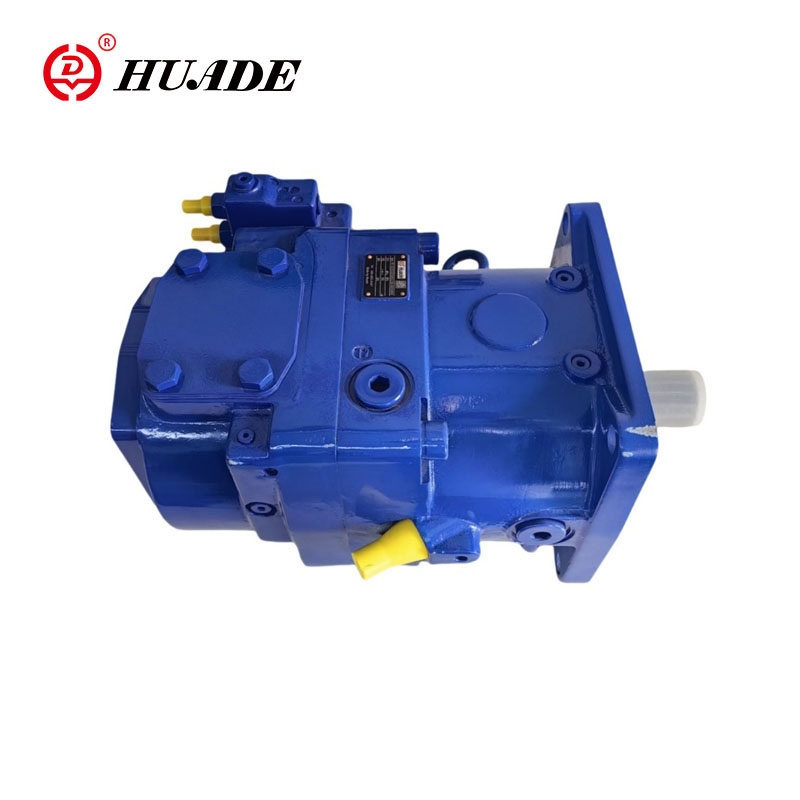

Bomba variable de pistón axial a11vlo

La bomba variable de pistón axial de Huade A11vlo está diseñado principalmente para su uso en aplicaciones móviles. Huade Hydraulic tiene más de 40 años de experiencia en el diseño y fabricación de componentes hidráulicos. Su bomba variable de pistón axial A11vlo es comparable a Rexroth y tienen un rendimiento superior. Combinan los productos de Rexroth en rendimiento y son una alternativa asequible.

Parámetro del producto de la bomba variable de pistón axial A11vlo

•Rango de presión de funcionamiento

▷ Entrada ----- Presión absoluta en el puerto S (puerto de succión)

Versión con bomba de carga

Pabs mi ---------- 0.6 bar

Pabs max ---------- 2 bar

▷Velocidad máxima permitida (límite de velocidad)

Velocidad permitida al aumentar los pabs de presión de entrada en los puertos de succión S o en VG ≤vg max

▷ Outlet ---- Presión en el puerto A o B

Presión nominal PN ---------- 350 bar

PMAX de presión máxima ---------- 400 bar

Presión nominal: Máx. Presión de diseño a la que se garantiza la resistencia a la fatiga

Presión máxima: máx. Presión de operación que está permitida para a corto plazo (t <1s).

▷ Presión de operación mínima

Se requiere una presión mínima de operación Pb Min en la línea de servicio de la bomba dependiendo de la velocidad, el ángulo giratorio y el desplazamiento (ver diagrama).

▷ Presión de drenaje de casos

La presión de drenaje de la caja en los puertos T1 y T2 puede ser un máximo de 1.2 barra más alta que la presión de entrada en el puerto S pero no más alto que PL ABS. Max -------------- 2 bar.

Se requiere una línea de drenaje de caja de tamaño completo sin restricciones directamente al tanque.

▷ Rango de temperatura del anillo del sello del eje

El anillo del sello del eje FKM está permitido para temperaturas de drenaje de casos de -25 ℃ a +115 ℃.

•Nota:

Para aplicaciones por debajo de 25 ° C, es necesario un anillo de sello del eje NBR (rango de temperatura permitido: -40 ° C a +90 ° C).

Anillo de sello del eje NBR de estado en texto transparente en el orden.

Característica del producto y aplicación de la bomba variable de pistón axial A11vlo

Características:

▶ Bomba de pistón axial variable del diseño de placa de swash para unidades hidrostáticas en el sistema hidráulico del circuito abierto.

▶ La bomba opera en condiciones de autoiming, con presurización del tanque o con una bomba de carga incorporada opcional (impulsor).

▶ Una gama integral de opciones de control está disponible que coincida con cualquier requisito de aplicación.

▶ La opción de control de energía es ajustable externamente, incluso cuando la bomba se está ejecutando,

▶ La unidad a través de la unidad es adecuada para agregar bombas de engranajes y bombas de pistón axial hasta el mismo, es decir, 100/% a través de la unidad.

▶ El flujo de salida es proporcional a la velocidad de transmisión e infinitamente variable entre QV MAX y QV Min = 0.

Solicitud:

La bomba variable de pistón axial de Huade A11vlo se puede utilizar en maquinaria de ingeniería y equipos industriales ligeros, metalurgia y maquinaria minera de hierro y acero, barcos, equipos de tierra de aviación civil, maquinaria de petróleo y petroquímica, construcción y maquinaria para caminar.
