Si trabaja con sistemas hidráulicos, probablemente haya oído hablar de la válvula de control direccional Rexroth 4WE 6 J. Esta válvula es uno de los componentes más confiables de la hidráulica industrial y comprender cómo funciona puede ayudarlo a tomar mejores decisiones para su equipo.
El 4WE 6 J está fabricado por Bosch Rexroth, una empresa conocida por sus piezas hidráulicas de calidad. Esta válvula en particular controla la dirección del flujo de fluido en los sistemas hidráulicos. Piense en ello como un controlador de tráfico de aceite hidráulico, dirigiéndolo hacia donde debe ir para que las máquinas funcionen correctamente.
¿Qué hace que el 4WE 6 J sea especial?
La válvula distribuidora 4WE 6 J de Rexroth destaca por su diseño. Es una válvula operada por solenoide, lo que significa que utiliza electroimanes para cambiar de posición. Cuando envía una señal eléctrica a la válvula, ésta mueve partes internas que cambian el lugar por donde fluye el aceite.
Esta válvula tiene una configuración de 4/3. El "4" significa que tiene cuatro puertos donde se conectan las líneas hidráulicas. El "3" significa que tiene tres posiciones a las que puede moverse. En la posición central, todos los puertos están cerrados. Esto es importante para la seguridad porque cuando no se le dice a la válvula qué hacer, bloquea todo el flujo y mantiene todo bloqueado en su lugar.
La válvula utiliza resortes para regresar a esta posición central automáticamente. Cuando apagas la señal eléctrica, los resortes empujan el carrete interno hacia el centro. Este diseño centrado en resorte es confiable y ha sido probado en miles de máquinas durante muchos años.
Cómo funciona el carrete "J"
La letra "J" en el nombre le informa sobre el tipo de carrete dentro de la válvula. Letras diferentes significan patrones de flujo diferentes y el carrete J tiene un propósito específico. En la posición central, los cuatro puertos están bloqueados. Nada entra ni sale. Esto se llama configuración de centro cerrado.
Cuando activa un solenoide, la válvula cambia para conectar la presión a un puerto de trabajo mientras bloquea los demás. Cambie al otro solenoide y las conexiones se invierten. Esto le brinda un control preciso sobre en qué dirección se mueve su cilindro hidráulico o motor.
El diseño de centro cerrado de la válvula de control direccional 4WE 6 J para Rexroth la hace perfecta para máquinas que necesitan mantener la posición cuando están paradas. Las máquinas herramienta, las máquinas de moldeo por inyección y las prensas se benefician de esta característica. Cuando la válvula está en posición neutral, su actuador permanece exactamente donde está sin desviarse.
Especificaciones técnicas que debes conocer
La 4WE 6 J utiliza un patrón de montaje estándar NG6, también llamado CETOP 03. Esta estandarización significa que puede reemplazarla con otras válvulas NG6 si es necesario. Los orificios de montaje están espaciados con precisión, con cuatro roscas M5 en un patrón específico que coincide con los estándares de la industria.
Esta válvula puede soportar hasta 350 bar de presión en los puertos principales. El caudal máximo es de 80 litros por minuto cuando se utilizan solenoides de CC. La válvula funciona con aceite hidráulico que tiene una viscosidad entre 10 y 500 mm²/s y puede funcionar en temperaturas de -20°C a +80°C.
El tiempo de respuesta importa en los sistemas hidráulicos. El 4WE 6 J cambia de posición en aproximadamente entre 20 y 70 milisegundos cuando lo enciende y entre 10 y 60 milisegundos cuando lo apaga. Esta rápida respuesta ayuda a que las máquinas funcionen sin problemas y sin demoras.
Los solenoides vienen en diferentes opciones de voltaje. Las opciones comunes incluyen 24 VCC, que es la más popular en entornos industriales. También puede obtener versiones de 12 V CC, 110 V CA o 230 V CA. Las versiones de CC consumen unos 30 vatios de potencia y pueden funcionar de forma continua sin sobrecalentarse.
Dónde se utilizan estas válvulas
Las fábricas utilizan la válvula distribuidora 4WE 6 J de Rexroth en muchas aplicaciones. En los talleres mecánicos, estas válvulas controlan el movimiento de las herramientas de corte y los portapiezas. La característica de centro cerrado evita movimientos no deseados cuando la máquina está inactiva, lo que mejora la seguridad y la precisión.
Las máquinas de moldeo por inyección dependen de estas válvulas para controlar la apertura y el cierre del molde. La rápida velocidad de cambio ayuda a mantener las tasas de producción y el centrado confiable garantiza una calidad constante de las piezas. Algunas máquinas de moldeo realizan ciclos miles de veces al día y la 4WE 6 J puede realizar hasta 15.000 ciclos por hora.
Las máquinas de prensa utilizan estas válvulas para controlar el movimiento del ariete. La capacidad de mantener la presión cuando está centrado es esencial para operaciones de conformado en las que la pieza de trabajo debe sujetarse firmemente durante el procesamiento. La alta presión nominal de 350 bar de la válvula proporciona una gran capacidad para aplicaciones exigentes.
Las líneas de producción automatizadas suelen tener varias válvulas 4WE 6 J trabajando juntas. Cada válvula controla un cilindro o motor diferente y todos se coordinan para mover los productos a través de varias estaciones. El montaje estandarizado facilita la instalación y el mantenimiento en todo el sistema.
Leer el número de modelo
Rexroth utiliza un sistema de codificación detallado para sus válvulas. Un número de modelo completo típico podría ser 4WE 6 J6X/EG24N9K4. Cada parte de este código le dice algo específico sobre la válvula.
El "4WE" al principio le indica que es una válvula direccional de cuatro vías operada por solenoide. El "6" significa que es tamaño NG6. La "J" es el tipo de carrete que comentamos anteriormente. El "6X" se refiere a la serie de componentes, que se refiere a las características de rendimiento.
Después de la barra, "E" indica que tiene solenoides de pasador húmedo que se asientan en el aceite hidráulico. "G24" significa que utiliza alimentación de 24 V CC. La "N" indica los materiales de los sellos, siendo N los sellos de caucho NBR estándar. La sección "9K4" incluye opciones adicionales como funciones de anulación manual y tipos de conectores.
Comprender esta codificación ayuda a la hora de solicitar válvulas de repuesto o comparar diferentes modelos. La válvula de control direccional 4WE 6 J para Rexroth puede tener muchas variaciones según sus necesidades específicas y el número de modelo captura todos estos detalles.
Problemas comunes y soluciones
Como cualquier componente mecánico, estas válvulas pueden desarrollar problemas con el tiempo. El problema más común es el atasco, donde el carrete no se mueve suavemente dentro del cuerpo de la válvula. Esto suele ocurrir debido a la contaminación del aceite hidráulico.
El juego interno en un 4WE 6 J es muy pequeño, entre 3 y 13 micrómetros. Eso es más pequeño que un cabello humano. Cuando las partículas de suciedad entran en el aceite, pueden atascarse en estos espacios reducidos e impedir que el carrete se mueva. Esto se llama bloqueo de sedimentos y puede dañar la válvula si no se soluciona.
Mantener limpio el aceite hidráulico previene la mayoría de los problemas. Utilice filtros que cumplan con los estándares de limpieza ISO 4406 de 20/18/15 o mejores. Cambie los filtros con regularidad y esté atento a signos de contaminación como aceite turbio o ruidos inusuales en el sistema.
El desgaste de la bobina es otro problema que puede ocurrir. Si el carrete se atasca y no puede moverse, el solenoide consume más corriente tratando de empujarlo. Esta corriente adicional genera calor que puede dañar los devanados de la bobina. Las versiones de CA de la válvula son más susceptibles a este problema que las versiones de CC.
Verificar el suministro eléctrico ayuda a prevenir problemas en la bobina. Asegúrese de que su voltaje se mantenga dentro del 10% del voltaje nominal. Las conexiones deben estar limpias y apretadas, con un sellado adecuado contra la humedad. La válvula utiliza conectores con clasificación IP65 o IP67 según la versión, por lo que se recomienda mantener estos sellos correctamente.
Las fugas internas aumentan a medida que las válvulas envejecen. Este es un desgaste normal, pero las fugas excesivas afectan el rendimiento del sistema. Si nota velocidades más lentas del actuador o una fuerza de sujeción reducida, la causa podría ser una fuga interna. Probar la caída de presión a través de la válvula puede ayudar a diagnosticar este problema.
Consejos de mantenimiento
Un mantenimiento regular garantiza que su válvula de control direccional 4WE 6 J de Rexroth funcione de forma fiable. La válvula en sí no necesita mucha atención, pero el sistema hidráulico que la rodea sí. Seguir unas cuantas prácticas sencillas prolonga significativamente la vida útil de la válvula.
La calidad del aceite es lo más importante. Siga el principio de "limpio, fresco y seco". El aceite limpio previene la contaminación. El aceite frío reduce el desgaste y prolonga la vida útil de los componentes. El aceite seco previene la corrosión y mantiene la viscosidad adecuada. Pruebe su aceite periódicamente y cámbielo según las recomendaciones del fabricante.
El control de la temperatura también ayuda. La válvula puede funcionar hasta 80 °C, pero un funcionamiento más frío es mejor para una mayor longevidad. Si su sistema se calienta, considere agregar un intercambiador de calor. Las bobinas de solenoide pueden alcanzar los 150°C en su superficie, pero el funcionamiento a menor temperatura reduce el estrés eléctrico.
Muchas válvulas 4WE 6 J incluyen opciones de anulación manual. Estos le permiten mover la válvula manualmente cuando la máquina está apagada o durante la resolución de problemas. Cuando utilice el control manual, mantenga la presión del sistema por debajo de 50 bar para evitar una fuerza excesiva. Nunca presione ambos mandos manuales al mismo tiempo.
La posición de montaje no restringe mucho la válvula. Puede instalarlo en cualquier orientación, aunque el montaje horizontal suele funcionar mejor para la disipación del calor. Asegúrese de que haya espacio adecuado alrededor de los solenoides para que circule el aire de refrigeración.
Alternativas y compatibilidad

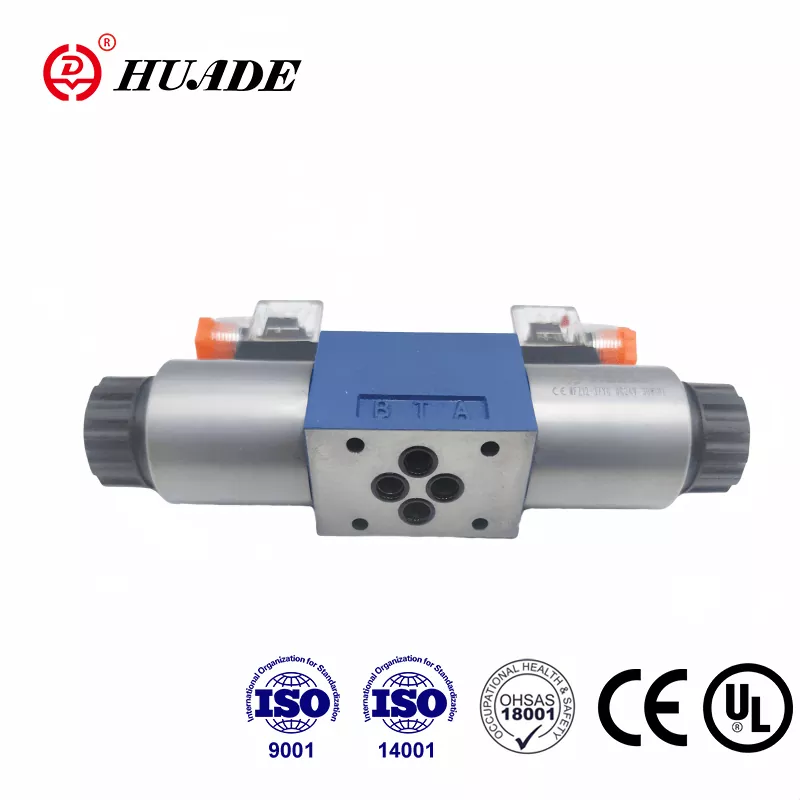

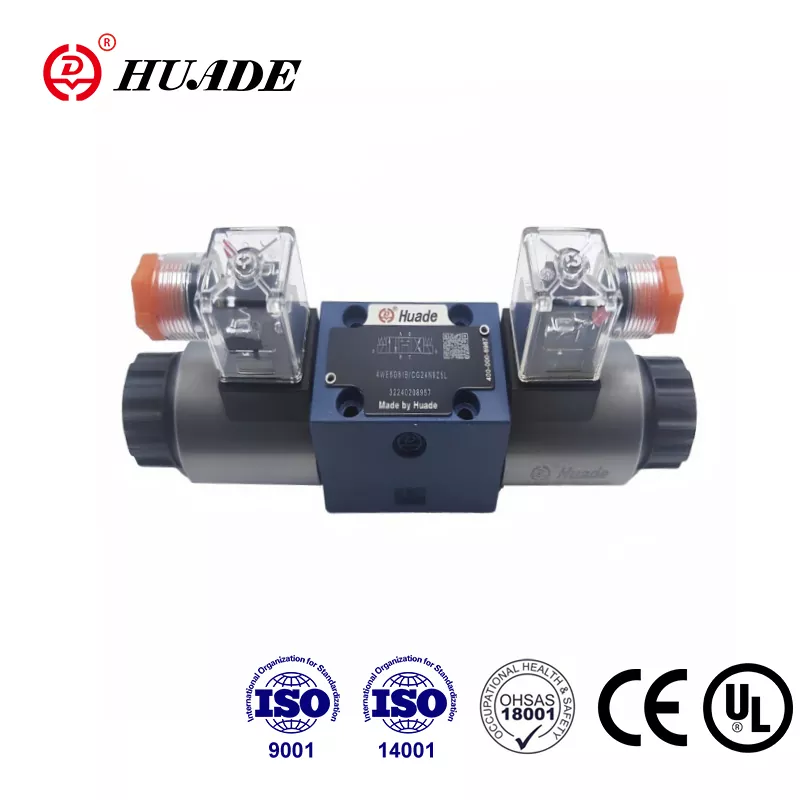

Si bien Rexroth fabrica válvulas de calidad, otros fabricantes ofrecen alternativas compatibles. Comprender sus opciones ayuda con el abastecimiento y la gestión de costos. Cualquier válvula con un patrón de montaje NG6 puede encajar físicamente donde se monta una 4WE 6 J.
Yuken fabrica el DSG-01-3C3, que proporciona una funcionalidad similar con un carrete central cerrado. Parker ofrece la serie D1VW con caudales comparables. Eaton Vickers tiene el modelo DG4V-3-6C. Estas alternativas suelen costar entre un 20% y un 30% menos que las piezas originales de Rexroth.
Al considerar alternativas, haga coincidir cuidadosamente las clasificaciones de presión, la capacidad de flujo y las especificaciones eléctricas. No todas las válvulas NG6 son iguales. Algunos pueden tener diferentes tiempos de respuesta o características de conmutación que afectan su aplicación.
La válvula de control direccional 4WE 6 J para Rexroth tiene un historial probado con un tiempo medio entre fallos medido en años. Es posible que algunas marcas alternativas no igualen esta confiabilidad. Para aplicaciones críticas, el coste adicional de las piezas originales de Rexroth suele tener sentido.
Los servicios de reconstrucción ofrecen otra opción. Varias empresas se especializan en la restauración de válvulas hidráulicas. Desmontan, limpian, reemplazan las piezas desgastadas y prueban la válvula para dejarla como nueva. Las válvulas reconstruidas cuestan menos que las nuevas y pueden funcionar bien en aplicaciones menos exigentes.
Dónde comprar
Encontrar un proveedor para el 4WE 6 J no debería ser complicado. Bosch Rexroth tiene una tienda online oficial en [store.boschrexroth.com](http://store.boschrexroth.com/) donde puede realizar pedidos directamente. Esto garantiza piezas originales y una cobertura de garantía adecuada.
Los distribuidores industriales almacenan estas válvulas a nivel regional. Empresas como Motion Industries, Applied Industrial Technologies y otros especialistas en hidráulica comercializan productos Rexroth. Trabajar con un distribuidor local le brinda soporte técnico y entrega más rápida para necesidades urgentes.
Los mercados en línea como eBay tienen válvulas nuevas y usadas. Los precios de las unidades nuevas suelen oscilar entre $ 300 y $ 500, según el modelo y las opciones específicos. Las válvulas usadas se venden entre $100 y $250, aunque usted cambia la cobertura de la garantía por un costo menor.
Los proveedores asiáticos en plataformas como Shopee o Alibaba ofrecen versiones compatibles a precios más bajos, a veces alrededor de 150 dólares. La calidad varía según estas fuentes, así que investigue cuidadosamente al vendedor si elige esta ruta. Para aplicaciones críticas, quédese con proveedores conocidos.
Al realizar el pedido, tenga a mano el número de modelo completo. La válvula de control direccional 4WE 6 J para Rexroth viene en muchas configuraciones y obtener el voltaje o el tipo de conector incorrecto crea problemas. Verifique las especificaciones eléctricas y los detalles de montaje antes de comprar.
Consideraciones de instalación
La instalación adecuada de un 4WE 6 J garantiza un buen rendimiento y una larga vida útil. Comience con una superficie de montaje limpia. La válvula sella contra esta superficie y cualquier arañazo o suciedad puede provocar fugas. Utilice el par de apriete adecuado en los tornillos de montaje para evitar distorsionar el cuerpo de la válvula.
Las conexiones de los puertos deben estar limpias y del tamaño adecuado. La válvula utiliza tamaños de puerto NG6 estándar y sus líneas hidráulicas deben coincidir. El uso de líneas de tamaño insuficiente restringe el flujo y aumenta la caída de presión. Las líneas de gran tamaño desperdician espacio pero no perjudican el rendimiento.
Al conectar la energía eléctrica, siga el diagrama de cableado de su modelo específico. Los solenoides normalmente se conectan a un controlador o interruptor que proporciona el voltaje adecuado. Algunos modelos incluyen luces indicadoras para mostrar qué solenoide está energizado, lo que ayuda durante la resolución de problemas.
Considere agregar manómetros en puntos clave de su sistema. Monitorear la presión en los puertos de las válvulas ayuda a diagnosticar problemas y optimizar el rendimiento. Los interruptores de presión pueden proporcionar interbloqueos de seguridad para evitar el funcionamiento fuera de los parámetros seguros.
Trabajar con diferentes fluidos
La mayoría de los sistemas hidráulicos utilizan aceite mineral y el 4WE 6 J funciona perfectamente con estos fluidos. Los sellos NBR estándar manejan aceites a base de petróleo en un amplio rango de temperaturas. Esto cubre la mayoría de las aplicaciones industriales.
Algunos sistemas requieren fluidos respetuosos con el medio ambiente como HFC (agua glicol) o HFD (éster sintético). La válvula distribuidora 4WE 6 J de Rexroth puede funcionar con estos fluidos, pero se necesita el material de junta adecuado. Pida la válvula con juntas de FKM (Viton), indicadas con una "V" en el código del modelo en lugar de una "N".
Los fluidos a base de agua reducen la vida útil en comparación con el aceite mineral. Rexroth estima una vida útil aproximadamente un 30 % más corta cuando se utilizan fluidos HFC. El mayor desgaste se debe a las diferentes propiedades de lubricación y a la posible cavitación. Si debe utilizar estos fluidos, considere sobredimensionar ligeramente los componentes para compensar.
Los límites de temperatura de funcionamiento también cambian con diferentes fluidos. Los fluidos HFC restringen la temperatura máxima a 50°C en lugar del límite de 80°C con aceite mineral. Planifique su sistema de enfriamiento en consecuencia si está utilizando fluidos hidráulicos alternativos.
Comprender las curvas de rendimiento
Rexroth proporciona datos de rendimiento en manuales técnicos que muestran cómo se comporta la válvula en diferentes condiciones. Las curvas de caída de presión muestran cuánta presión se pierde al empujar el aceite a través de la válvula a distintos caudales. Para el carrete J, espere una caída de presión de aproximadamente 2 bar a 20 litros por minuto.
Esta caída de presión representa un desperdicio de energía en su sistema. Los caudales más altos crean una mayor caída de presión, siguiendo una relación curva. Al diseñar un circuito hidráulico, tenga en cuenta esta pérdida para garantizar que los actuadores reciban la presión adecuada.
El número de límite de potencia para la válvula de control direccional 4WE 6 J de Rexroth es 8. Esta es una métrica específica de Rexroth que relaciona el flujo, la presión y la viscosidad del aceite con la generación de calor. Mantenerse por debajo de este límite evita el sobrecalentamiento durante el funcionamiento continuo.
La frecuencia de conmutación afecta la vida útil de la válvula. Si bien la válvula puede realizar ciclos mecánicos hasta 15.000 veces por hora, las aplicaciones típicas funcionan mucho más lentamente. Las velocidades de ciclo más altas aceleran el desgaste de los sellos y los componentes del solenoide. Haga coincidir su frecuencia de operación con sus necesidades reales en lugar de maximizarla.
Documentación y soporte
Bosch Rexroth proporciona documentación técnica detallada para sus válvulas. La hoja del catálogo principal muestra dimensiones, detalles de montaje y especificaciones básicas. Manuales más detallados explican los procedimientos de instalación, los requisitos de mantenimiento y los pasos de solución de problemas.
Puede descargar estos documentos desde la página web de Rexroth o solicitarlos a sus distribuidores. Tener el manual técnico de su modelo específico ayuda durante la instalación y el mantenimiento. Los documentos incluyen símbolos hidráulicos que muestran cómo representar la válvula en diagramas de circuito.
El equipo de soporte técnico de Rexroth puede ayudarle con sus preguntas sobre la aplicación. Si no está seguro de si un 4WE 6 J se adapta a sus necesidades, pueden recomendarle alternativas o sugerirle modificaciones. Este soporte es valioso al diseñar nuevos sistemas o actualizar equipos existentes.
Las herramientas de selección en línea le permiten configurar válvulas según sus requisitos. Ingrese su caudal, presión, voltaje y otros parámetros, y la herramienta sugerirá modelos adecuados. Esto ayuda a garantizar que obtenga exactamente lo que necesita sin decodificar los números de modelo manualmente.
Pensamientos finales
La válvula distribuidora 4WE 6 J de Rexroth representa una tecnología probada en el control hidráulico. Su diseño centrado en resorte y operado por solenoide con posicionamiento central cerrado sirve para innumerables aplicaciones en todo el mundo. Comprender cómo funciona le ayudará a utilizarlo de forma eficaz y a mantenerlo adecuadamente.
Las ventajas clave incluyen el montaje estandarizado NG6, una función de centro cerrado confiable y una amplia disponibilidad de piezas y soporte. La válvula maneja altas presiones y proporciona conmutación sensible para un control preciso. Múltiples opciones de voltaje y configuraciones se adaptan a los diferentes requisitos de la máquina.
La instalación y el mantenimiento adecuados mantienen estas válvulas funcionando durante años. El aceite hidráulico limpio es el factor más importante en la longevidad de la válvula. Los cambios regulares de filtro y la atención a la temperatura de funcionamiento previenen la mayoría de los problemas antes de que comiencen.
Ya sea que esté reemplazando una válvula defectuosa, diseñando una nueva máquina o simplemente tratando de comprender su equipo existente, la 4WE 6 J merece consideración. Sus décadas de rendimiento comprobado en aplicaciones industriales exigentes hablan de su calidad y confiabilidad. Con el cuidado adecuado, esta válvula funcionará bien para su sistema hidráulico durante muchos años.
