Presión de control del bus circuito de alivio proporcional de la válvula de alivio del producto

Presión de control del bus Válvula de alivio proporcional de circuito cerrado, utilizada para controlar la presión de trabajo del sistema hidráulico y puede desempeñar un papel protector en el actuador. Sobre la base de la válvula de presión proporcional de control de circuito abierto tradicional, se agrega la retroalimentación de presión para lograr el control del circuito cerrado, y se mejoran la precisión de control de presión y la velocidad de respuesta. Opcional con la interfaz del bus, la precisión de presión de control del bus es mayor, la salida de presión es lineal, la precisión de la presión se determina por la precisión del sensor de presión. Adecuado para la prensa de forjado, presión cerámica y otras ocasiones de control de presión de alta precisión.

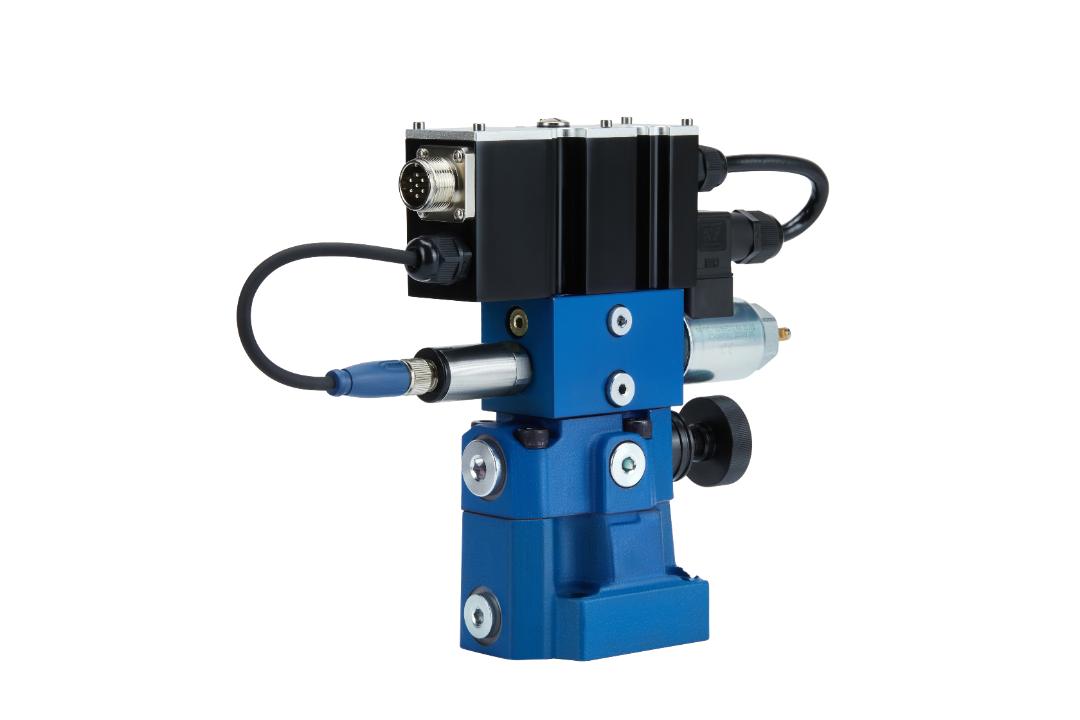

Válvula de alivio proporcional de la presión de control del bus - Imagen real

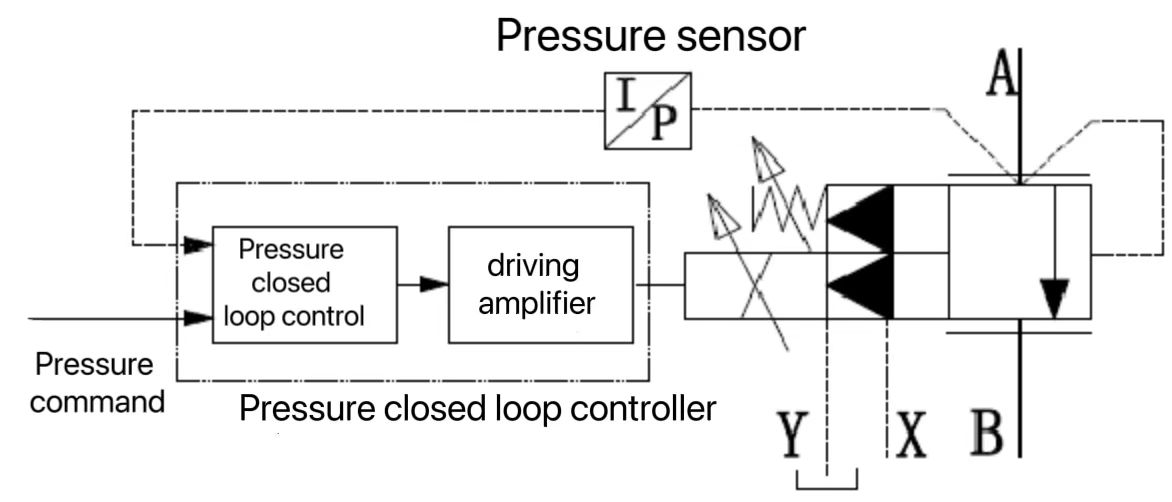

Presión de control del bus Válvula de alivio proporcional de circuito cerrado - Diagrama esquemático

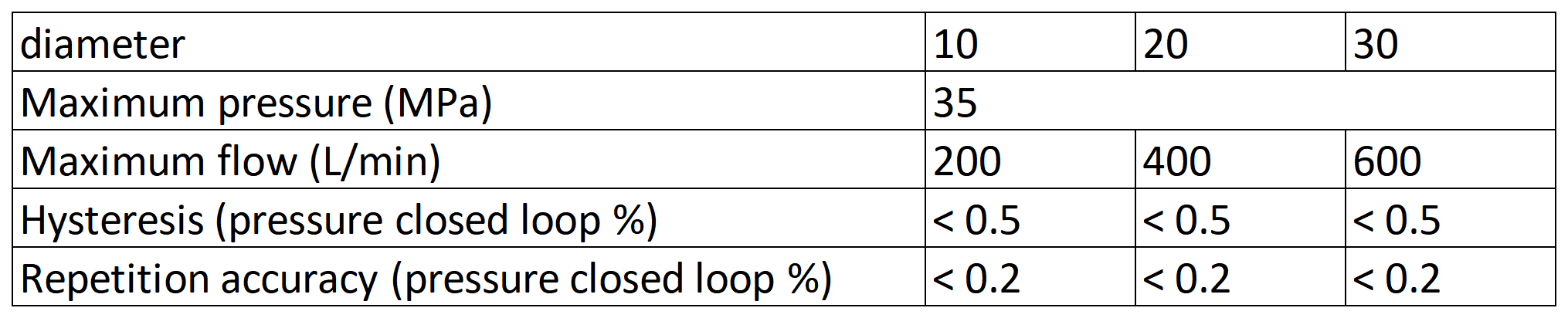

1, presión de trabajo máxima: 35MPA;

2, el flujo máximo: 600L/min;

3, histéresis ( %de presión de ajuste máxima): ± 0.5;

4, precisión de repetición ( %de presión de ajuste máximo): ± 0.2;

5, linealidad (presión máxima de ajuste %): ± 1.

Características del producto

1. Conexión de conexión de conexión de conexión roscada;

2. Control de circuito cerrado con presión;

3. Controlador electrónico integrado con interfaz de bus opcional;

4. Se pueden proporcionar señales de instrucción mediante analógico estándar o bus.
