Cuando se trabaja con sistemas hidráulicos, controlar la dirección del flujo de fluido es esencial para la seguridad y la eficiencia. La válvula de retención RVP-20 es un componente hidráulico montado en placa diseñado para permitir que el fluido fluya en una dirección evitando el reflujo. Esta guía explica qué hace que el RVP-20 sea valioso para aplicaciones hidráulicas y cómo funciona en situaciones del mundo real.
¿Qué es la válvula de retención RVP-20?
La Válvula Check RVP-20 es una válvula de resorte fabricada por HYDAC, empresa alemana especializada en soluciones hidráulicas. Esta válvula utiliza un diseño de asiento en forma de cono que crea un sello sin fugas cuando el fluido intenta fluir hacia atrás. El "20" en su nombre indica que está dimensionado para aplicaciones de flujo medio, equivalente a una conexión de tubería de 1 pulgada en la serie -16.
La válvula permite el flujo libre desde el puerto B al puerto A mientras bloquea completamente el flujo inverso. Cuando la presión del fluido supera la fuerza del resorte (normalmente 0,5 bar), el cono retrocede y deja pasar el fluido. Cuando la presión cae o se invierte, el resorte empuja rápidamente el cono contra su asiento, deteniendo cualquier movimiento hacia atrás. Esta simple acción mecánica ocurre sin energía eléctrica ni control externo.

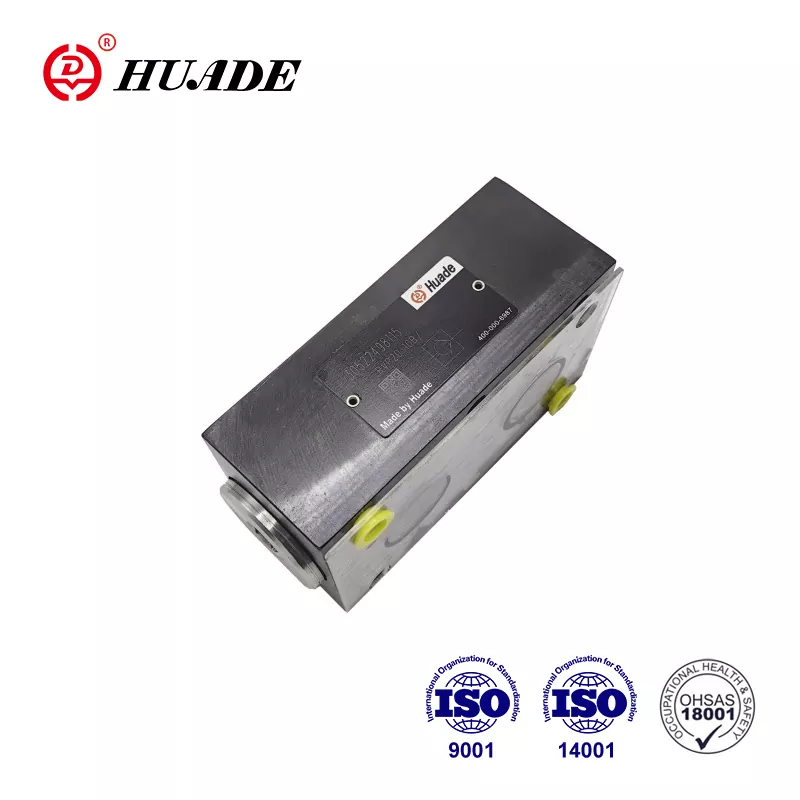

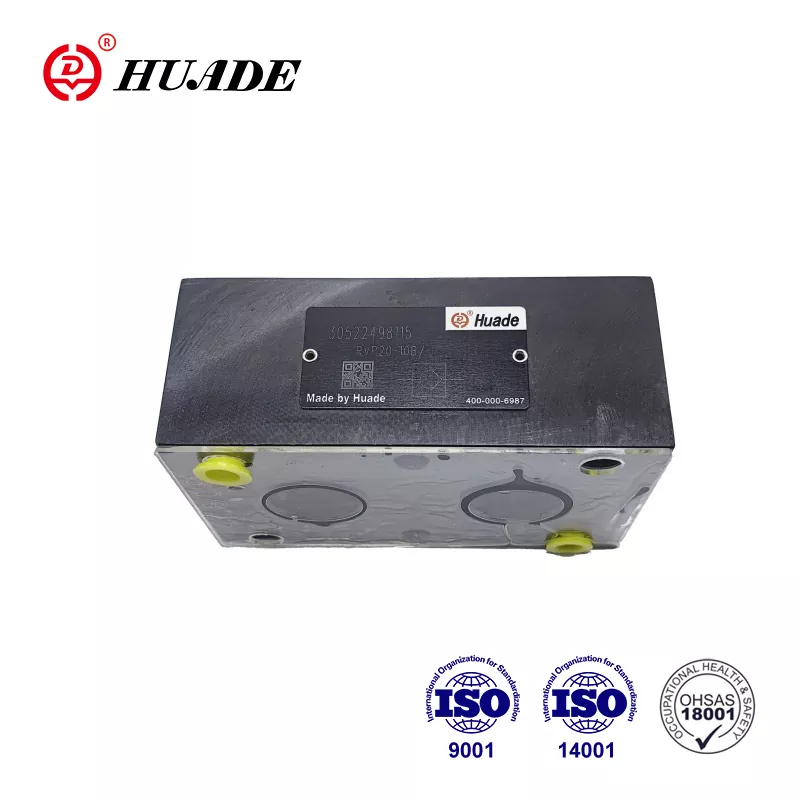

La válvula de retención RVP-20 pesa aproximadamente 3,3 kg y presenta un diseño compacto de montaje en placa que encaja directamente en los bloques de válvulas. Este estilo de montaje ahorra espacio en comparación con las válvulas en línea y hace que la instalación sea más sencilla en circuitos hidráulicos complejos.
Especificaciones técnicas y rendimiento
La válvula de retención RVP-20 maneja una presión de trabajo máxima de hasta 350 bar (5000 psi) y flujos de hasta 350 litros por minuto (150 gpm). Estas especificaciones lo hacen adecuado para sistemas hidráulicos de servicio mediano que se encuentran en equipos de construcción y maquinaria industrial. La válvula mantiene su rendimiento en un rango de temperatura de -20 °C a +80 °C, cubriendo la mayoría de los entornos operativos.
La presión de apertura de la válvula de retención estándar RVP-20 es de 0,5 bar, lo que significa que el fluido solo necesita una presión mínima para abrir la válvula y permitir el flujo directo. Hay disponibles versiones personalizadas con presiones de apertura de 1 bar o más cuando las aplicaciones requieren más resistencia a la apertura. La caída de presión a través de la válvula aumenta con el caudal: a 200 litros por minuto, se espera una pérdida de presión de alrededor de 2 bar, mientras que con un flujo máximo de 350 litros por minuto, la caída de presión puede alcanzar de 4 a 8 bar.
El cuerpo de la válvula está hecho de acero fosfatado con opciones de recubrimiento de zinc, mientras que el cono y el asiento están hechos de acero endurecido y rectificado para mayor durabilidad. Los sellos FKM brindan resistencia química y funcionan con fluidos hidráulicos de aceite mineral con una viscosidad entre 2,8 y 800 mm²/s. El diseño sigue las normas DIN ISO 1219 y se prueba con aceites minerales que cumplen con las especificaciones DIN 51524.
Cómo funciona la válvula de retención RVP-20
Comprender el funcionamiento de la válvula de retención RVP-20 ayuda a explicar por qué es efectiva en sistemas hidráulicos. La válvula contiene un cono accionado por un resorte que se asienta contra un asiento mecanizado con precisión. En la posición cerrada, el resorte sujeta este cono firmemente contra el asiento, creando un sello de metal con metal que evita que el fluido pase hacia atrás.
Cuando el fluido ingresa por el puerto B con suficiente presión, empuja contra la superficie del cono. Una vez que la presión excede la fuerza del resorte, el cono se desplaza hacia atrás, abriendo un camino para que el fluido fluya hacia el puerto A. El cono permanece abierto mientras continúe la presión hacia adelante. Durante este estado abierto, la válvula de retención RVP-20 crea una resistencia relativamente baja, lo que permite un movimiento eficiente del fluido a través del sistema.
Si la presión se iguala o se invierte, el resorte inmediatamente empuja el cono a su posición cerrada. Este cierre rápido evita el reflujo y protege los componentes aguas arriba de picos de presión o rotación inversa. El diseño del cono garantiza que la válvula se asiente correctamente en todo momento sin necesidad de ajuste o mantenimiento del mecanismo de cierre.
Dimensiones de instalación y montaje
La válvula de retención RVP-20 utiliza un patrón de montaje en placa estandarizado que se adapta a configuraciones de puertos SAE, BSPP y NPTF. La cara de montaje mide 76,5 mm de ancho con puertos espaciados 60 mm. La longitud total de la válvula es de 133 mm, con una altura de base de 127 mm. Estas dimensiones compactas permiten que la válvula de retención RVP-20 encaje en espacios reducidos dentro de colectores hidráulicos.
La instalación requiere pernos M10 apretados a 20-30 Nm. La superficie de montaje debe tener una rugosidad de 0,8 μm o más suave para garantizar un sellado adecuado. La válvula se puede montar en cualquier orientación sin afectar el rendimiento, lo que brinda a los diseñadores flexibilidad al crear circuitos hidráulicos. Las roscas del puerto se extienden a 16 mm de profundidad y el espesor de la brida mide 19 mm.
Al instalar la válvula de retención RVP-20, verifique que la dirección del flujo coincida con la marca de la flecha en el cuerpo de la válvula. El puerto B debe conectarse a la fuente de presión, mientras que el puerto A se conecta al circuito protegido. El uso del grado de perno correcto (10,9 o superior) evita fallas en los sujetadores debido a vibraciones y ciclos de presión.
Aplicaciones comunes de la válvula de retención RVP-20
La maquinaria móvil representa un área de aplicación importante para la válvula de retención RVP-20. Las excavadoras utilizan estas válvulas en las salidas de las bombas hidráulicas para mantener la contrapresión y evitar aumentos repentinos de presión cuando los movimientos de la pluma se detienen repentinamente. Los rodillos y compactadores se benefician de la capacidad de la válvula para aislar los circuitos hidráulicos, lo que mejora la seguridad durante la operación del equipo.
Los sistemas de automatización industrial confían en la válvula antirretorno RVP-20 para el bloqueo de cilindros y el mantenimiento de la presión. Las máquinas de moldeo por inyección utilizan estas válvulas para garantizar una presión de inyección estable, lo que reduce los defectos y el tiempo de inactividad entre un 20 y un 30 % según los informes de campo. Los sistemas hidráulicos de la línea de montaje utilizan válvulas para evitar movimientos involuntarios cuando los circuitos están despresurizados.
Las aplicaciones marinas y costa afuera aprovechan los materiales resistentes a la corrosión y el sellado confiable de la válvula de retención RVP-20. Los actuadores de válvulas en barcos y plataformas petroleras utilizan estas válvulas de retención para aislamiento direccional. Los sistemas de lubricación de alta presión y los accesorios de sujeción hidráulica también incorporan el RVP-20, donde la prevención del contraflujo es fundamental para la integridad del sistema.
La válvula funciona mejor en aplicaciones de ciclos de frecuencia baja a media. Para sistemas con funcionamiento constante de alta frecuencia, la apertura y el cierre repetidos pueden acelerar el desgaste del cono y las superficies del asiento. En tales casos, resulta importante considerar diseños de válvulas alternativos o intervalos de mantenimiento más frecuentes.
Mantenimiento y vida útil
La válvula de retención RVP-20 requiere un mantenimiento mínimo en condiciones normales de funcionamiento. HYDAC calcula el tiempo medio hasta el fallo (MTTF_d) en 150 años en condiciones ideales, aunque la vida útil real depende en gran medida de la limpieza del fluido y del entorno operativo. Las inspecciones anuales o controles cada 1000 horas de funcionamiento ayudan a identificar el desgaste antes de que ocurran fallas.
Las tareas clave de mantenimiento incluyen inspeccionar los sellos en busca de daños o deterioro y monitorear la caída de presión a través de la válvula. Si la caída de presión aumenta en más del 10 % con respecto a las mediciones iniciales, el desgaste interno o la contaminación pueden estar afectando el rendimiento. Hay kits de reemplazo de sellos (número de pieza 555094) disponibles para servicio periódico.
Al dar servicio a la válvula de retención RVP-20, aísle completamente el circuito hidráulico y libere toda la presión antes de retirar la válvula. Después del reensamblaje, realice una prueba de fugas a 1,5 veces la presión de trabajo para verificar la integridad del sello. Mantener una filtración de fluido adecuada (20 μm o más fina) extiende significativamente la vida útil de la válvula al evitar que las partículas abrasivas dañen las superficies de sellado.
Mantener el fluido hidráulico limpio y dentro del rango de viscosidad especificado previene los problemas más comunes con la válvula de retención RVP-20. La contaminación causa aproximadamente el 80% de las fallas de los componentes hidráulicos, por lo que invertir en filtración de calidad y análisis de fluidos regulares vale la pena al extender la vida útil de los componentes y reducir el tiempo de inactividad.
Comparación de la válvula de retención RVP-20 con modelos similares
Dentro de la serie HYDAC RV/RVP, la válvula antirretorno RVP-20 se sitúa entre los modelos más pequeños y más grandes. El RVP-16 maneja caudales de hasta 200 litros por minuto y pesa 2,1 kg, lo que lo hace adecuado para aplicaciones más ligeras. El RVP-25 aumenta la capacidad a 550 litros por minuto pero pesa 5,8 kg, lo que es más adecuado para sistemas industriales pesados. Los tres modelos comparten el mismo rango de temperatura y presión máxima de 350 bar.
Otros fabricantes ofrecen productos de la competencia con especificaciones similares. La serie S 20 de Bosch Rexroth ofrece funciones de seguridad integradas y opciones de monitoreo eléctrico, con presiones nominales de hasta 315 bar y una capacidad de flujo de hasta 450 litros por minuto. La serie PV de Parker Hannifin hace hincapié en materiales compuestos ligeros para aplicaciones aeroespaciales, manejando 350 bar y 300 litros por minuto.
Las válvulas de la serie Danfoss CSV presentan una resistencia mejorada a la corrosión y índices de presión más altos (420 bar) adecuados para equipos agrícolas. La serie HAWE Hydraulik BC ofrece diseños ultracompactos para fabricantes de maquinaria alemanes, con 350 bares de presión y 320 litros por minuto de caudal. La válvula de retención RVP-20 sigue siendo competitiva gracias a su confiabilidad comprobada, diseño sin fugas y facilidad de integración en los sistemas HYDAC existentes.
Compras y disponibilidad
La válvula de retención RVP-20 lleva el número de pieza estándar 705937 de HYDAC. Comprar a través de distribuidores autorizados garantiza piezas originales y soporte técnico. Los principales distribuidores incluyen ValinOnline y Leader Hydraulics, que almacenan la válvula y los kits de sellos relacionados. Los plazos de entrega varían según la región, pero normalmente varían desde disponibilidad inmediata hasta 2 a 4 semanas para configuraciones estándar.
Las versiones personalizadas de la válvula de retención RVP-20 con diferentes presiones de apertura o sellos especiales requieren plazos de entrega más largos, generalmente de 6 a 8 semanas. Al solicitar especificaciones personalizadas, proporcione los requisitos completos del sistema, incluida la presión de trabajo, el caudal, el tipo de fluido y el rango de temperatura. Esta información ayuda a los ingenieros de HYDAC a recomendar la configuración óptima.
Las unidades Check Valve RVP-20 usadas o reacondicionadas aparecen en mercados secundarios como eBay, a menudo a precios más bajos. Sin embargo, comprar componentes hidráulicos usados conlleva riesgos que incluyen un historial de servicio desconocido y un posible desgaste interno. Si las limitaciones de costos requieren considerar válvulas usadas, compre únicamente a vendedores con reputación verificada y solicite documentación de prueba de presión.
Mejores prácticas para la integración de la válvula de retención RVP-20
La integración exitosa de la válvula de retención RVP-20 comienza con el diseño adecuado del sistema. Calcule los caudales reales y las caídas de presión para asegurarse de que la válvula no cree una resistencia excesiva en el circuito. La válvula funciona mejor cuando el flujo se mantiene por debajo del 80 % de la capacidad máxima, lo que proporciona margen para picos de presión y variaciones de temperatura.
Instale un filtro de purga o ventilación de aire en sistemas donde pueda ocurrir entrada de aire. El aire atrapado puede impedir que la válvula de retención RVP-20 se cierre correctamente y puede causar daños por cavitación con el tiempo. Colocar la válvula para permitir que las burbujas de aire suban y escapen mejora el rendimiento y la longevidad.
Cuando utilice varias unidades de válvula de retención RVP-20 en circuitos paralelos, asegúrese de una distribución equilibrada del flujo. Ligeras variaciones en la presión de apertura entre válvulas pueden causar una carga desigual, reduciendo la efectividad de la disposición paralela. Considere utilizar conjuntos combinados del mismo lote de producción para aplicaciones críticas.
Supervise la válvula de retención RVP-20 durante el inicio y la puesta en marcha inicial del sistema. Esté atento a ruidos inusuales, calor excesivo o lecturas de presión inesperadas que puedan indicar problemas de instalación o condiciones de funcionamiento incompatibles. La detección temprana de problemas evita daños a la válvula y otros componentes del sistema.
Comprender las limitaciones y consideraciones
Si bien la válvula de retención RVP-20 sobresale en muchas aplicaciones, reconocer sus limitaciones evita una aplicación incorrecta. La válvula no está diseñada para ciclos de alta frecuencia en los que el cono se abre y cierra muchas veces por minuto. Esta operación acelera el desgaste y puede provocar fallos prematuros. Para aplicaciones de alta frecuencia, considere válvulas de retención operadas por piloto o válvulas de cartucho diseñadas para servicio dinámico.
El diseño accionado por resorte significa que la válvula de retención RVP-20 siempre crea cierta caída de presión durante el flujo hacia adelante. En circuitos donde la resistencia mínima es crítica, esta característica debe tenerse en cuenta en el tamaño de la bomba y en los cálculos de eficiencia del sistema. Con un caudal máximo, la caída de presión puede alcanzar los 8 bar, lo que se convierte en calor y desperdicio de energía.
El flujo inverso no produce fugas cuando la válvula funciona correctamente, pero la contaminación o el desgaste pueden comprometer el sellado. Los sistemas que requieren cero fugas absolutas por motivos de seguridad pueden necesitar válvulas redundantes o tecnologías de sellado alternativas. Las pruebas periódicas verifican que el sellado inverso siga siendo eficaz durante toda la vida útil de la válvula.
La válvula de retención RVP-20 proporciona un funcionamiento puramente mecánico sin retroalimentación de posición ni capacidad de ajuste durante el funcionamiento. Las aplicaciones que requieren presión de apertura variable o control remoto necesitan diferentes tipos de válvulas. Comprender estas características fundamentales ayuda a adaptar la válvula a las aplicaciones adecuadas.
Conclusión
La válvula de retención RVP-20 sirve como una solución confiable para evitar el reflujo en sistemas hidráulicos que operan a presiones de hasta 350 bar con flujos de hasta 350 litros por minuto. Su diseño de cono accionado por resorte crea un sellado inverso sin fugas mientras mantiene una baja caída de presión hacia adelante. El formato compacto de montaje en placa simplifica la instalación en bloques de válvulas y colectores.
Esta válvula encuentra un uso generalizado en maquinaria móvil, automatización industrial e hidráulica marina, donde el control direccional es importante para la seguridad y la eficiencia. Con una instalación adecuada, limpieza de fluidos e inspecciones periódicas, la válvula de retención RVP-20 brinda muchos años de servicio sin problemas. Su diseño estandarizado y amplia disponibilidad lo convierten en una opción práctica para sistemas nuevos y aplicaciones de reemplazo.
Al seleccionar una válvula de retención para aplicaciones hidráulicas, considere la válvula de retención RVP-20 para circuitos de servicio mediano que requieren una prevención de contraflujo confiable. Haga coincidir las especificaciones de la válvula con los requisitos de su sistema, siga las pautas de instalación y mantenga la condición adecuada del fluido para un rendimiento y una longevidad óptimos.
