¿Alguna vez te has preguntado cómo las enormes máquinas de construcción levantan toneladas de hormigón? ¿O cómo las fábricas de automóviles prensan el metal hasta darle formas perfectas? ¡La respuesta son las estaciones hidráulicas!
Estas increíbles máquinas son la fuente de energía detrás de muchos de los equipos pesados que vemos todos los días.

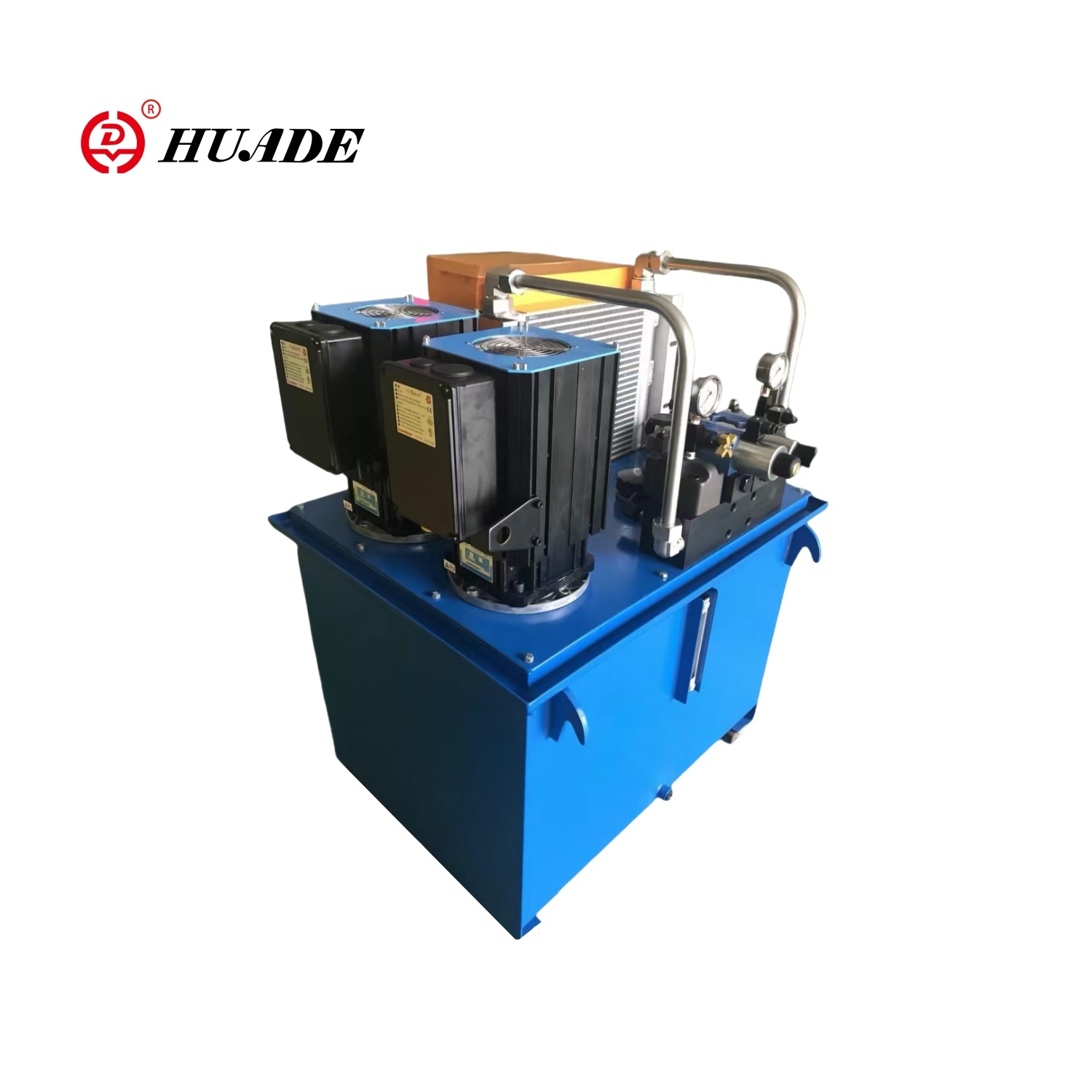

¿Qué es una estación hidráulica?
Una estación hidráulica es como el corazón de un sistema hidráulico. Así como su corazón bombea sangre a través de su cuerpo, una estación hidráulica bombea aceite especial a través de las máquinas para hacerlas funcionar.
Piense en ello como una central eléctrica para máquinas. Toma electricidad normal y la convierte en energía hidráulica, que es mucho más potente que la electricidad normal sola. Esta energía hidráulica puede levantar automóviles, mover grúas gigantes y prensar metal para darle diferentes formas.
El trabajo principal de una estación hidráulica es sencillo:
- Tomar energía mecánica (como la de un motor eléctrico)
- Conviértelo en energía hidráulica (aceite presurizado)
- Envíe esa energía a las máquinas que necesitan realizar trabajos pesados.
¿Cómo funciona una estación hidráulica?
Las estaciones hidráulicas funcionan según una regla científica simple llamada Ley de Pascal. Aquí tienes una forma sencilla de entenderlo: imagina que pisas un globo lleno de agua. La presión de tu pie no sólo se queda donde pisaste, sino que empuja por igual en cada parte de la superficie del globo. ¡Así es como los sistemas hidráulicos multiplican la fuerza!
el motor
- Arranques del motor:El motor eléctrico acciona la bomba.
- Proporcionalni ventilLa bomba presuriza el aceite hasta 10,000 psi
- Control de flujo:Las válvulas dirigen el aceite a las áreas de trabajo.
- El trabajo sucede:Los cilindros/motores convierten la presión en movimiento.
- Ciclo de retorno:El aceite regresa al tanque a través de filtros.
¡Esto crea fuerzas 1000 veces más fuertes que la presión de una manguera de jardín!
Partes principales de una estación hidráulica
Cada estación hidráulica tiene varias partes importantes que trabajan juntas:
La bomba
Tres tipos principales satisfacen diferentes necesidades:
- Bombas de engranajes:Sencillo, duradero y de presión media.
- Bombas de paletas:Potencia silenciosa y ajustable
- Bombas de pistón:Capacidad de presión más alta
el motor
Alimenta todo el sistema. Los motores eléctricos dominan las instalaciones fijas, mientras que los motores diésel sirven a los equipos móviles.
El tanque
Almacena aceite hidráulico y permite el enfriamiento. Tamaño 2-3 veces el caudal de la bomba para un rendimiento óptimo.
válvulas
Controle el flujo, la presión y la dirección del aceite en todo el sistema.
Filtros
Elimine los contaminantes para proteger los componentes costosos contra daños.
Enfriadores
Mantenga la temperatura adecuada del aceite para un rendimiento constante.
Sensores
Supervise la presión, la temperatura y el estado del aceite del sistema en tiempo real.
Tipos de estaciones hidráulicas
Viðhaldsráð til að ná sem bestum árangri
Unidades compactas
- Pequeño y eficiente
- Perfecto para talleres y máquinas ligeras.
- Fácil de mover
Unidades Móviles
- Construido resistente para sitios de construcción
- Puede soportar el polvo, la lluvia y los golpes.
- Utilizado en excavadoras, grúas y equipos agrícolas.
Unidades Industriales
- Grande y poderoso
- Realizar los trabajos más pesados en las fábricas.
- Corre durante muchas horas sin parar
Unidades personalizadas
- Hecho para trabajos especiales
- Utilizado en aviones, barcos y máquinas únicas.
Historia de éxito del mundo real: el London Eye
Uno de los ejemplos más impresionantes de ingeniería de estaciones hidráulicas es el London Eye. Esta rueda de observación gigante utiliza 32 estaciones hidráulicas para controlar sus cápsulas de pasajeros. Cada estación debe funcionar perfectamente. ¡Imagínese si una fallara mientras las personas estaban a 400 pies en el aire!
Los ingenieros enfrentaron desafíos únicos:
- Control de precisión:Cada cápsula debe permanecer nivelada mientras gira la rueda.
- Resistencia a la intemperie:Los sistemas funcionan con lluvia, nieve y vientos fuertes.
- Redundancia de seguridad:Múltiples sistemas de respaldo previenen fallas
- Operación silenciosa:No puedo perturbar la tranquila experiencia del viaje.
¿El resultado? Un sistema hidráulico tan fiable que el London Eye ha funcionado de forma segura durante más de 20 años, atrayendo a más de 3,75 millones de visitantes al año.
¿Dónde se utilizan las estaciones hidráulicas?
Encontrarás estaciones hidráulicas trabajando duro en muchos lugares:
Fábricas:Manejar las prensas que dan forma a las piezas de automóviles, las máquinas que fabrican botellas de plástico y los transportadores que mueven los productos.
Granjas:Ayudar a los tractores a levantar arados pesados, a cosechar granos y a los cargadores a mover fardos de heno.
Transporte:Levantar automóviles en talleres de reparación, mover piezas de aviones y dirigir grandes barcos.
Vida cotidiana:¡Incluso en túneles de lavado, camiones de basura y elevadores de sillas de ruedas!
Cómo diseñar una buena estación hidráulica
Crear una estación hidráulica requiere combinar los componentes correctos con los requisitos específicos del trabajo:
Paso 1: Defina sus necesidades
- Fuerza y velocidad requeridas
- Horario de funcionamiento (continuo versus intermitente)
- Condiciones ambientales
Paso 2: seleccione los componentes principales
- Tipo de bomba según los requisitos de presión (rango de 3000 a 10 000 psi)
- El tamaño del motor se adapta a las necesidades de potencia.
- El tanque tiene un tamaño de 2 a 3 veces el flujo de la bomba para un enfriamiento adecuado
Paso 3: agregar sistemas de control y seguridad
- Nivel de filtración que coincide con las tolerancias de los componentes.
- Capacidad de refrigeración para la carga de calor esperada
- Sistemas de monitorización de presión y temperatura.
Hacer que las estaciones hidráulicas sean más eficientes
Ingenieros inteligentes han encontrado formas de hacer que las estaciones hidráulicas utilicen menos energía:
Controles de velocidad variable:Estos ajustan la velocidad del motor para que coincida con lo que se necesita, como el control de crucero para sistemas hidráulicos.
Controles inteligentes:Sistemas informáticos que aprenden cuándo se necesita energía y cuándo se puede ahorrar.
Mejores bombas:Los nuevos diseños de bombas desperdician menos energía y funcionan con mayor precisión.
Recuperación de calor:Algunos sistemas capturan el calor residual y lo utilizan para otros fines.
Cuidando su estación hidráulica
Como cualquier máquina, las estaciones hidráulicas necesitan un mantenimiento regular para funcionar bien:
Controles diarios
- Mira el nivel de aceite
- comprobar si hay fugas
- Asegúrate de que nada parezca roto
Tareas semanales
- Verifique los indicadores del filtro
- Paneles de control limpios
- Busque ropa inusual
Trabajos Mensuales
- Cambiar filtros sucios
- Tomas de aire limpio
- Inspeccionar todas las conexiones
Mantenimiento anual
- cambiar todo el aceite
- Reemplace los sellos desgastados
- Pruebe todos los sistemas de seguridad.
Problemas comunes y cómo solucionarlos
Incluso las estaciones hidráulicas bien mantenidas pueden tener problemas:
Baja presión:Por lo general, significa que entró aire en el sistema o que hay una fuga. Verifique todas las conexiones y purgue el aire.
Calentamiento excesivo:A menudo causado por refrigeradores sucios o niveles bajos de aceite. Limpie el enfriador y revise el aceite.
Operación ruidosa:Generalmente significa que hay burbujas de aire en el aceite o que la bomba está trabajando demasiado. Verifique el nivel de aceite y las restricciones de entrada.
Movimiento lento:Podrían ser fugas internas o ajustes incorrectos de la válvula. Pruebe todas las válvulas y busque fugas.
¡Seguridad ante todo!
Los sistemas hidráulicos son potentes y pueden ser peligrosos si no se manejan adecuadamente:
- Utilice siempre gafas y guantes de seguridad.
- Nunca toque superficies calientes o líneas de alta presión.
- Mantener el área de trabajo limpia y organizada.
- Siga todas las instrucciones del fabricante
- Obtenga la capacitación adecuada antes de operar el equipo.
El aceite de los sistemas hidráulicos está sometido a una presión tremenda: ¡puede incluso atravesar la piel! Respete siempre la potencia de estos sistemas.
El futuro de las estaciones hidráulicas
La tecnología está revolucionando los sistemas hidráulicos con mejoras mensurables:
Sistemas de monitoreo inteligentes
- El monitoreo de equipos en tiempo real reduce el tiempo de inactividad no planificado
- Los sistemas de mantenimiento predictivo previenen el 80% de los fallos inesperados
- Los sensores IoT rastrean la calidad del aceite y el desgaste de los componentes
Avances en eficiencia energética
- Los variadores de frecuencia reducen el consumo de energía entre un 15 y un 30 %
- Los sistemas de energía bajo demanda reducen el uso de petróleo hasta en un 90%
- Los diseños híbridos eléctrico-hidráulicos mejoran la eficiencia general en un 40%
Mejoras ambientales
- Los fluidos hidráulicos biodegradables igualan el rendimiento del aceite tradicional
- Los sistemas de circuito cerrado eliminan la contaminación ambiental
- Los sistemas de recuperación de calor capturan la energía residual para su reutilización
Herramientas de diseño digital
- Las pruebas virtuales reducen el tiempo y los costos de desarrollo
- Las simulaciones por computadora previenen fallas antes de que ocurran
- El modelado digital optimiza el rendimiento del sistema antes de la construcción
Nota: Las cifras de rendimiento representan mejoras estándar de la industria informadas por los principales fabricantes de equipos hidráulicos y son resultados típicos en lugar de resultados garantizados.
Por qué son importantes las estaciones hidráulicas
Puede que las estaciones hidráulicas no sean glamorosas, pero son esenciales para la vida moderna. Ayudan a construir nuestras casas, cultivar nuestros alimentos, fabricar nuestros automóviles y transportar nuestras cosas. Sin ellos, la construcción sería mucho más lenta, las fábricas no podrían fabricar productos de manera eficiente y muchas de las comodidades que disfrutamos no existirían.
La próxima vez que veas una grúa construyendo un rascacielos o un camión de basura levantando un contenedor de basura, recuerda que probablemente haya una estación hidráulica trabajando duro detrás de escena.
Empezando
Mantenga la temperatura adecuada del aceite para un rendimiento constante.
- Ver vídeos:YouTube tiene excelentes animaciones que muestran cómo funcionan estos sistemas.
- Visita Fábricas:Muchas empresas ofrecen recorridos donde se pueden ver los sistemas hidráulicos en acción.
- Toma clases:Los colegios comunitarios a menudo ofrecen cursos sobre sistemas hidráulicos.
- Leer manuales:Los fabricantes de equipos publican guías detalladas
- Habla con expertos:A los técnicos e ingenieros les encanta compartir sus conocimientos.
Las estaciones hidráulicas son máquinas fascinantes que combinan una física sencilla con una ingeniería inteligente. Comprender cómo funcionan nos ayuda a apreciar la tecnología que impulsa nuestro mundo moderno. Ya sea que esté considerando una carrera en ingeniería o simplemente tenga curiosidad por saber cómo funcionan las cosas, ¡definitivamente vale la pena aprender sobre las estaciones hidráulicas!
