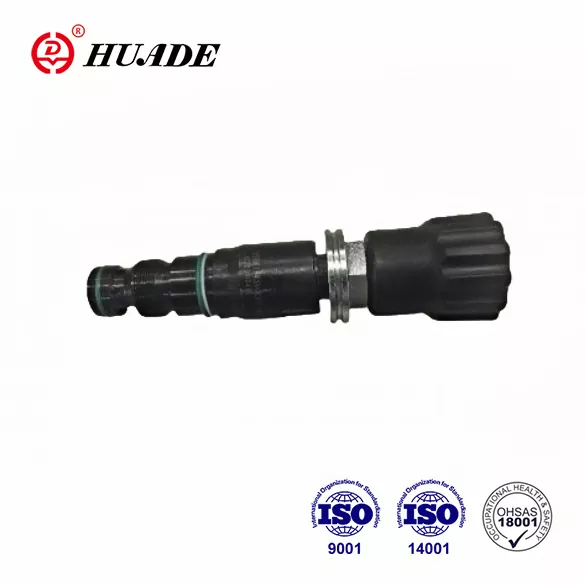

Válvulas de alivio de presión DB.K

A través de la introducción de la tecnología avanzada de Rexroth, Huade Hydraulic ha hecho un progreso significativo en el diseño, la fabricación de componentes hidráulicos y equipos integrados. Las válvulas de alivio de presión Huade® son más duraderas en comparación con otros productos similares. Pueden reemplazar los productos ofrecidos por Rexroth en la misma serie. Para proporcionar productos asequibles, la fábrica presta más atención a la practicidad al tiempo que introduce más de 750 equipos de producción avanzados de todo el mundo para garantizar la calidad. La fábrica ha pasado ISO9001, ISO14001 y OH SAS18001. Las válvulas de presión hidráulica Huade® han ganado un amplio reconocimiento del mercado. Debido a la calidad confiable y el rendimiento estable, se utilizan ampliamente en varios entornos industriales, como la maquinaria de construcción y el sistema hidráulico marino.

Parámetro del producto de las válvulas de alivio de presión DB.K

Característica del producto y aplicación de válvulas de alivio de presión DB.K

Características:

▶ Válvula de cartucho

▶ 4 rangos de presión

▶ 4 elementos de ajuste

. Perilla giratoria

. Manga con hexágono y gorra protectora

. Perilla rotativa cerrable con escala

. Perilla rotativa con escala

Solicitud:

Válvulas de alivio de presión Tipo DB..K .. son válvulas de alivio de presión operadas por piloto para la instalación en cartucho. Se utilizan para limitar la presión en un sistema hidráulico.

Función, sección y símbolos de válvulas de alivio de presión db.k

La configuración de la presión del sistema es a través del elemento de ajuste (4). En reposo, las válvulas están cerradas. Presión en el puerto A actúa en el carrete (1). Al mismo tiempo, la presión se pasa a través del orificio (2) en el lado cargado de resorte del carrete (1) y a través del orificio (3) al Poppet piloto (6). Si la presión

En el puerto surge por encima del valor establecido en la primavera (5), se abre el piloto Poppet (6). El fluido ahora puede fluir desde el lado cargado de resorte del carrete (1), el orificio (3) y el canal (8) en el puerto Y. La caída de presión resultante mueve el carrete (1) que hace que esto abra la conexión de A a B, mientras se mantiene la presión establecida en la primavera (5).

El regreso del aceite piloto de las dos cámaras de resorte se toma externamente a través del puerto Y.

Estructura de DB 10 K2-40B

Símbolo

Aviso

1. El fluido debe ser filtrado. La finura mínima del filtro es de 20 ㎛.

2. El tanque debe estar sellado y se debe instalar un filtro de aire en la entrada de aire.

3. Productos sin subplatos al salir de la fábrica, si los necesita, por favor ordene especialmente.

4. Los tornillos de fijación de válvulas deben ser de alto nivel de intensidad (clase 10.9). Seleccione y use, de acuerdo con el parámetro enumerado en el libro de muestras.

5. La rugosidad de la superficie unida con la válvula es requerida La rugosidad de la superficie es 0.8.

6. El acabado superficial de la pieza de apareamiento se requiere a 0.01/100 mm.
