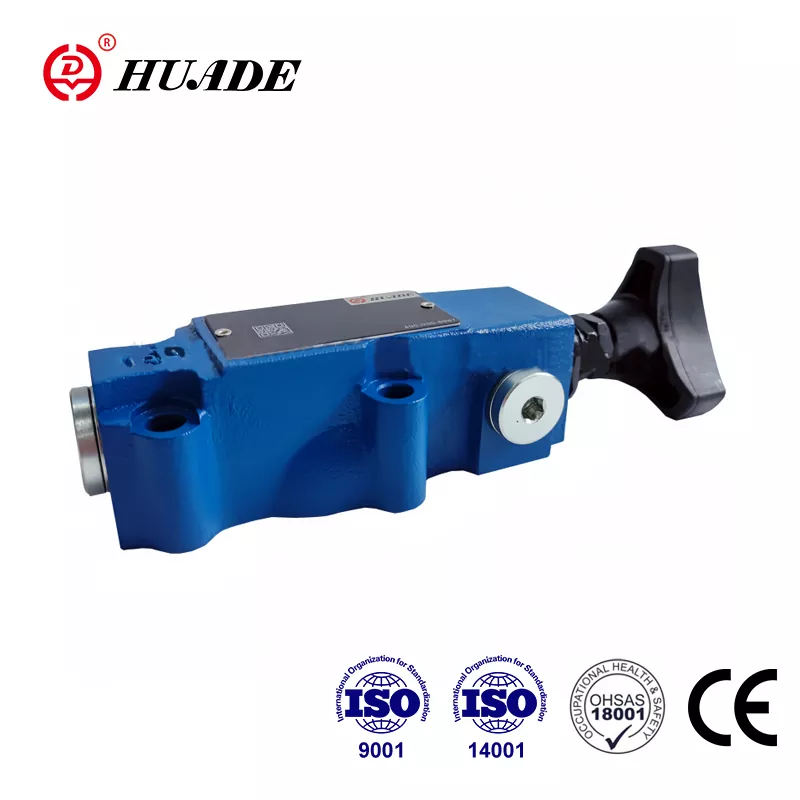

Beijing Huade Hydraulic Industrial Group es una reconocida empresa estatal que se especializa en el diseño, fabricación y servicio de productos y equipos hidráulicos. La válvula de alivio DBWT puede reemplazar los productos ofrecidos por Rexroth®. La fábrica ha pasado ISO9001, ISO14001 y OH SAS18001. Huade Hydraulic tiene un buen sistema de inspección para garantizar la alta calidad de las válvulas hidráulicas. La fábrica opera más de 750 piezas de equipos de producción avanzados importados de todo el mundo. Cada válvula de presión se empaquetará en bolsas de plástico impermeables y cajas de cartón estándar, con marcas antifalsificación adjuntas. Los productos hidráulicos Huade® se utilizan ampliamente en la industria militar para promover la modernización de los equipos de defensa.
|
Datos técnicos |
||
|
Fluido a presión |
Aceite mineral (para sello NBR) o éster de fosfato (para sello FPM) |
|
|
Rango de temperatura (℃) |
-30～+80 |
|
|
Rango de viscosidad (mm2/s) |
10~800 |
|
|
flujo máx. (L/min) |
3 |
|
|
máx. presión de funcionamiento (MPa) |
31.5 |
|
|
máx. Presión de ajuste (MPa) |
hasta 10 o 31,5 |
|
|
Contrapresión |
DBT (MPa) |
|
|
DBWT (MPa) |
hasta 10 (CA); hasta 16 (CC) |
|
|
válvula piloto |
ver válvula direccional WE5 |
|
Características:
▶ control remoto de larga distancia
▶ montaje sobre placa
▶ tres elementos de ajuste:
▶ Botón giratorio
▶ Hexadecimal. tornillo de cabeza con capuchón protector
▶ Botón giratorio bloqueable con escala
Solicitud:
El tipo DBWT se aplica para controlar remotamente la presión del sistema y el drenaje accionando la válvula operada eléctricamente.
Las válvulas de presión de control remoto tipo DBWT son válvulas de alivio de presión operadas por piloto.
El tipo DBWT consta principalmente de la válvula principal (1), el carrete principal (2), el asiento de la válvula (3), la válvula operada eléctricamente (5) y el ajuste (6).
Estructura y símbolos de la válvula de alivio de presión DBWT.
1.El líquido debe filtrarse. La finura mínima del filtro es 20 ㎛.
2.El tanque debe estar sellado y se debe instalar un filtro de aire en la entrada de aire.
3.Productos sin subplaca al salir de fábrica, si los necesita, haga un pedido especial.
4. Los tornillos de fijación de la válvula deben ser de nivel de alta intensidad (clase 10.9). Selecciónelos y utilícelos de acuerdo con el parámetro enumerado en el libro de muestra.
5. La rugosidad de la superficie unida a la válvula es de 0,8.
6. Se requiere un acabado superficial de 0,01/100 mm.
