Esta guía completa explica la tecnología de control proporcional hidráulico en términos simples y cubre todo, desde principios de funcionamiento básicos hasta aplicaciones avanzadas de servocontrol.
¿Qué es una válvula proporcional hidráulica?
Una válvula proporcional hidráulica es un dispositivo electrohidráulico que convierte señales de entrada eléctricas en salidas hidráulicas proporcionales. A diferencia de las válvulas solenoides de encendido/apagado simples, las válvulas proporcionales brindan un control continuo y variable sobre el flujo, la presión y la dirección del fluido. Para obtener una descripción general completa, consulte¿Qué es una válvula proporcional?.
Características clave:
- Convierte señales eléctricas analógicas (0-10 V, 4-20 mA) en control hidráulico preciso
- Proporciona posicionamiento infinito entre estados completamente abiertos y cerrados.
- Permite movimientos suaves y graduales de la máquina.
- Se integra perfectamente con sistemas de control PLC y redes de automatización.
Piense en ello como un regulador de intensidad para la potencia hidráulica, que le brinda un control exacto en lugar de simplemente "potencia máxima" o "apagado".
Cómo funcionan las válvulas proporcionales hidráulicas:El proceso de control
Principio operativo básico
El controlador de válvula envía una señal eléctrica analógica (normalmente 0-10 V CC o bucle de corriente de 4-20 mA) al actuador de solenoide proporcional.
El solenoide proporcional convierte la corriente eléctrica en fuerza magnética. Mayor corriente = campo magnético más fuerte = mayor fuerza del actuador.
La fuerza magnética mueve el carrete de la válvula contra la resistencia del resorte. La posición del carrete corresponde directamente a la intensidad de la señal de entrada.
El movimiento del carrete varía la apertura del orificio hidráulico, controlando el caudal, la presión o las rutas direccionales del flujo.
Los sensores de posición LVDT o transductores de presión brindan retroalimentación en tiempo real al amplificador de válvula para un servocontrol preciso.
Tecnologías de control avanzadas
Modulación de ancho de pulso (PWM):Reduce el consumo de energía y la generación de calor mientras mantiene un control preciso de la fuerza.
Frecuencia de tramado:Pequeñas oscilaciones (normalmente 100-300 Hz) superan la fricción estática y mejoran la resolución de la válvula a ±0,1% de la escala completa.
Rampa de señal:Los cambios graduales de entrada evitan el choque hidráulico y garantizan una aceleración/desaceleración suave del actuador.
Especificaciones técnicas y parámetros de rendimiento.
Métricas críticas de rendimiento
| Parámetro | Rango típico | Alto rendimiento |
|---|---|---|
| Capacidad de flujo | 10-500 litros/minuto | Hasta 2000 L/min |
| Presión de funcionamiento | 210-350 barras | Hasta 700 bares |
| Tiempo de respuesta | 50-200 ms | 15-50 ms |
| Linealidad | ±3-5% | ±1% |
| Histéresis | 2-5% | <1% |
| Resolución | 0,5-1% | 0,1% |
| Respuesta de frecuencia | 10-50Hz | 100+Hz |
Compatibilidad de señal
Control de voltaje:±10 V, 0-10 V CC
Control actual:4-20 mA, 0-20 mA
Protocolos digitales:CANopen, EtherCAT, IO-Link, Profinet
Tipos de comentarios:LVDT, potenciómetro, transductor de presión
Tipos de válvulas de control proporcional
1. Válvulas de control de flujo proporcionales
Función:Regular el caudal volumétrico para el control de velocidad.
Aplicaciones:Máquinas herramienta CNC, actuadores robóticos, sistemas transportadores
Rango de flujo:5-500 L/min con precisión de ±2%

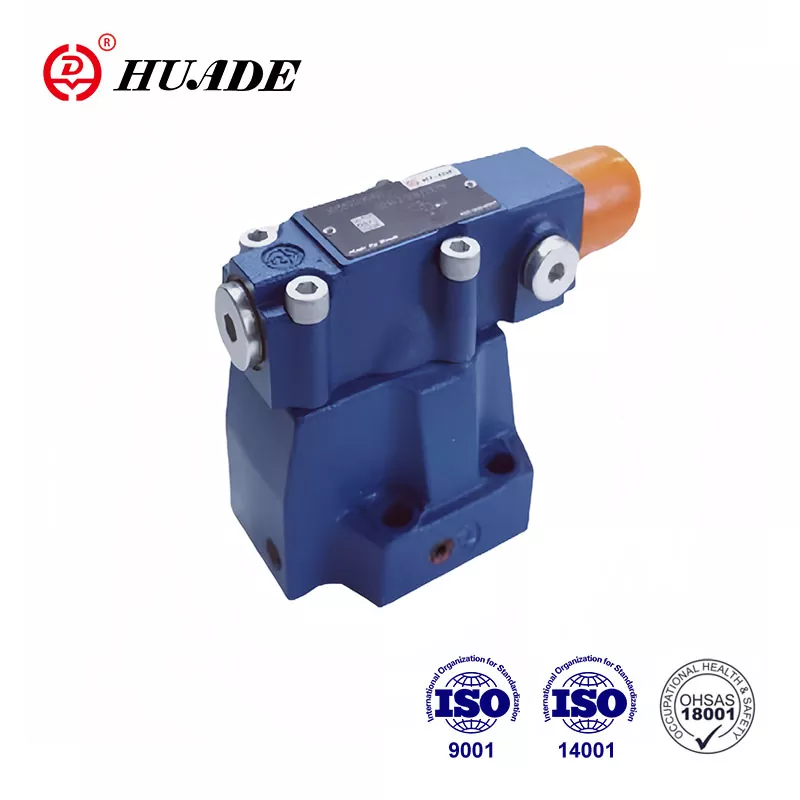

2. Válvulas proporcionales de alivio/reducción de presión
Función:Mantenga una presión constante o limite la presión máxima del sistema
Aplicaciones:Moldeo por inyección, pruebas de materiales, sistemas de sujeción.
Rango de presión:5-350 bar con precisión de regulación de ±1%
3. Válvulas de control direccional proporcionales
Función:Controle la dirección y la tasa del flujo simultáneamente
Configuraciones:4/3 vías, 4/2 vías con control de flujo proporcional
Aplicaciones:Hidráulica móvil, automatización industrial, servoposicionamiento.
4. Válvulas servoproporcionales de dos etapas
Función:Aplicaciones de alto flujo con precisión de nivel servo
Etapa piloto:La pequeña servoválvula controla el carrete del escenario principal.
Aplicaciones:Laminadores de acero, prensas grandes, sistemas de dirección marinos.
Válvulas proporcionales, servo y estándar: comparación técnica
| Especificación | Válvula estándar | Válvula proporcional | Servoválvula |
|---|---|---|---|
| Resolución de control | Sólo encendido/apagado | 0,1-1% | 0,01-0,1% |
| Respuesta de frecuencia | N / A | 10-50Hz | 100-500Hz |
| Caída de presión | 5-20 barras | 5-15 barras | 5-20 barras |
| Tolerancia a la contaminación | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Factor de costo | 1x | 3-5x | 8-15x |
| Intervalo de mantenimiento | 2000 horas | 3000-5000 horas | 1000-2000 horas |
Aplicaciones avanzadas y casos de uso de la industria
Automatización de fabricación
- Moldeo por inyección:Control de presión dentro de ±0,5% para una calidad constante de las piezas
- Contrapresión:Control de fuerza hasta 5000 toneladas con regulación de presión proporcional.
- Líneas de montaje:Coincidencia de velocidad entre múltiples actuadores dentro de ±1%
Equipo móvil
- Control de excavadora:Tiempo de respuesta de la palanca de mando a la válvula <100 ms para comodidad del operador
- Operaciones de grúa:Registros de mantenimiento seguros y autenticación de piezas
- Maquinaria agrícola:Control de bomba de desplazamiento variable para aplicaciones de PTO
Aeroespacial y Defensa
- Simuladores de vuelo:Control de plataforma de movimiento con precisión de posicionamiento de ±0,1 mm
- Sistemas de aeronaves:Actuación del tren de aterrizaje y de la superficie de control de vuelo.
- Equipo de prueba:Pruebas de fatiga con control preciso de fuerza y frecuencia
Integración y redes del sistema de control
Integración PLC
La mayoría de las válvulas proporcionales interactúan con controladores lógicos programables a través de:
- E/S analógicas:Bucles de corriente de 4-20 mA o señales de voltaje de ±10 V
- Amplificadores de válvulas:Convierta las salidas del PLC en señales adecuadas de accionamiento de válvulas
- Electrónica de a bordo (OBE):La electrónica de control integrada simplifica el cableado
Protocolos de comunicación industrial
- ÉterCAT:Ethernet en tiempo real para aplicaciones servo de alta velocidad
- CANabierto:Control distribuido en equipos móviles e industriales.
- Enlace E/S:Comunicación punto a punto para la integración de sensores inteligentes
- Profinet/Profibus:Compatibilidad con el ecosistema de automatización de Siemens
Algoritmos de control de bucle cerrado
- Control PID:Control de retroalimentación proporcional-integral-derivativa
- Feed-Forward:Control anticipatorio para una respuesta dinámica mejorada
- Control adaptativo:Parámetros de autoajuste para condiciones de carga variables
Procedimientos de diagnóstico y solución de problemas
Modos de falla comunes y soluciones
Carrete pegado (80% de las fallas)
Causa:Acumulación de barniz o fluido hidráulico contaminado
Solución:Válvulas proporcionales, servo y estándar: comparación técnica
Prevención:Reemplazo de filtro cada 500 horas, análisis de fluidos
Deriva de señal/pérdida de linealidad
Causa:Efectos de temperatura, envejecimiento de componentes, interferencias eléctricas.
Solución:Recalibración, blindaje EMI, compensación de temperatura.
Procedimiento de prueba:Comprobación de linealidad de 5 puntos con instrumentación calibrada.
Tiempo de respuesta lento
Causa:Fugas internas, presión de suministro insuficiente, problemas eléctricos
Solución:Reemplazo de sellos, optimización de presión, ajuste de amplificador
Medición:Prueba de respuesta escalonada con monitorización de osciloscopio
Estrategias de mantenimiento predictivo
- Análisis de vibraciones:Detectar desgaste mecánico en componentes de válvulas.
- Análisis de aceite:Monitorear los niveles de contaminación y el agotamiento de aditivos.
- Imágenes térmicas:Identificar problemas de conexión eléctrica.
- Tendencias de rendimiento:Realice un seguimiento del tiempo de respuesta y la degradación de la precisión
Criterios de selección y pautas de tallas
Requisitos de flujo
Calcular el flujo requerido:
- Q = Caudal (L/min)
- A = Área del actuador (cm²)
- V = Velocidad deseada (m/min)
- η = Eficiencia del sistema (0,85-0,95)
Tamaño de la válvula para 120-150% del flujo calculado para un control óptimo.
Clasificaciones de presión
- Presión del sistema:Clasificación de la válvula ≥ 1,5 × presión máxima del sistema
- Caída de presión:Mantenga 10-15 bar a través de la válvula para un buen control
- Contrapresión:Considere las restricciones de la línea de retorno en el tamaño
Consideraciones ambientales
- Rango de temperatura:Estándar (-20 °C a +80 °C), opciones de alta temperatura disponibles
- Resistencia a las vibraciones:Cumplimiento de IEC 60068-2-6 para aplicaciones móviles
- Protección de propiedad intelectual:Clasificaciones IP65/IP67 para entornos hostiles
- Protección contra explosiones:Certificación ATEX/IECEx para áreas peligrosas
Tendencias futuras en tecnología de válvulas proporcionales
Integración de la Industria 4.0
- Conectividad IoT:Monitoreo inalámbrico y análisis basados en la nube
- Aprendizaje automático:Algoritmos predictivos para un rendimiento óptimo
- U Vašem autuModelos de válvulas virtuales para simulación de sistemas.
- Cadena de bloques:Registros de mantenimiento seguros y autenticación de piezas
Materiales y diseño avanzados
- Fabricación Aditiva:Geometrías internas complejas para mejorar las características de flujo.
- Materiales inteligentes:Aleaciones con memoria de forma para control adaptativo
- Nanotecnología:Recubrimientos avanzados para mejorar la resistencia al desgaste
- Diseño bioinspirado:Cavitation Cavitation Valves - техникалык баяндама
Enfoque de sostenibilidad
- Recuperación de Energía:Circuitos regenerativos con control proporcional.
- Fluidos biodegradables:Compatibilidad con sistemas hidráulicos respetuosos con el medio ambiente
- Evaluación del ciclo de vida:Diseño para la reciclabilidad y la reducción del impacto ambiental.
- Optimización de la eficiencia:Control impulsado por IA para un consumo mínimo de energía
Análisis de costo-beneficio y consideraciones de retorno de la inversión
Inversión inicial versus ahorro operativo
Cálculo de recuperación típico:
Prima de válvula proporcional: $2,000-5,000
Ahorro de energía: 15-30% del consumo de energía hidráulica
Mantenimiento reducido: 25 % menos llamadas de servicio
Productividad mejorada: reducción del tiempo de ciclo del 10 al 15 %
ROI promedio: 12-24 meses en aplicaciones de alta utilización
Factores del costo total de propiedad
- Consumo de energía:Sistemas de flujo variable versus fijo
- Costos de mantenimiento:Estrategias de mantenimiento programado versus reactivo
- Consumo de energía:Capacidades de mantenimiento predictivo
- Calidad del producto:La consistencia mejorada reduce las tasas de desperdicio
Conclusión
Las válvulas proporcionales hidráulicas representan una tecnología crítica que une la energía hidráulica tradicional con los sistemas de control electrónico modernos. Su capacidad para proporcionar un control continuo y preciso los hace esenciales para aplicaciones que exigen precisión, eficiencia y funcionamiento fluido.
Conclusiones clave para la implementación:
- Haga coincidir cuidadosamente las especificaciones de la válvula con los requisitos de la aplicación.
- Invierta en un diseño adecuado del sistema y en la limpieza de fluidos.
- Plan de integración con arquitecturas de control existentes
- Considere los requisitos de mantenimiento y soporte a largo plazo
A medida que la fabricación avanza hacia una mayor automatización y precisión, la tecnología de válvulas proporcionales continúa evolucionando con diagnósticos más inteligentes, mejor conectividad y capacidades de rendimiento mejoradas.
Ya sea actualizando equipos existentes o diseñando nuevos sistemas, comprender la tecnología de válvulas proporcionales ayuda a optimizar el rendimiento del sistema hidráulico mientras se prepara para futuros requisitos de integración de la Industria 4.0.
¿Listo para implementar tecnología de válvulas proporcionales en sus sistemas hidráulicos? Considere consultar con ingenieros de automatización experimentados para garantizar una selección e integración óptimas para sus aplicaciones específicas.
