En el mundo de la automatización industrial y los sistemas de control de fluidos, la presión de la válvula proporcional representa uno de los conceptos más cruciales para lograr operaciones precisas y eficientes. Comprender este principio fundamental es esencial para ingenieros, técnicos y cualquier persona que trabaje con sistemas hidráulicos o neumáticos.

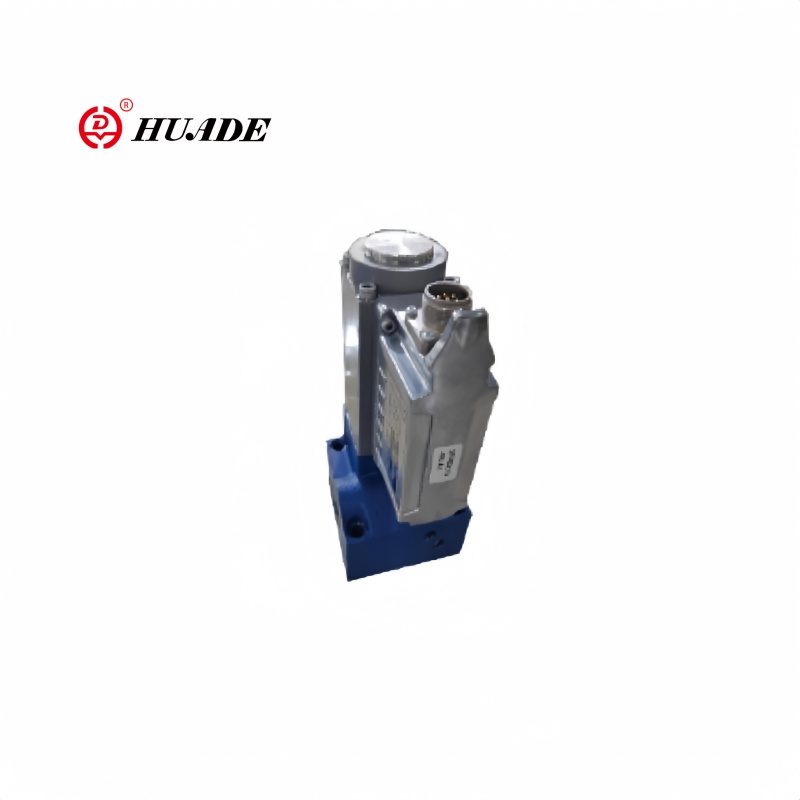

Definición de presión de válvula proporcional
La presión de la válvula proporcional se refiere a la presión de salida controlada generada por una válvula proporcional, donde el nivel de presión es directamente proporcional a la señal de entrada aplicada a la válvula. A diferencia de las válvulas de encendido/apagado simples que operan en estados binarios, las válvulas proporcionales brindan un control infinitamente variable entre los valores de presión mínimo y máximo según la magnitud de la señal de entrada eléctrica.
[Primero entiende¿Qué válvulas proporcionales son?]
La relación entre la señal de entrada y la presión de salida sigue una curva lineal o predeterminada, lo que permite una modulación precisa de la presión. Esta relación proporcional permite un control suave y continuo de la presión en lugar de cambios abruptos, lo que hace que estas válvulas sean ideales para aplicaciones que requieren una regulación de presión precisa.
Cómo funcionan las válvulas proporcionales
El funcionamiento fundamental de una válvula proporcional se basa en el control de fuerza electromagnética. Cuando se aplica una señal eléctrica al solenoide de la válvula, genera una fuerza magnética proporcional a la entrada de corriente o voltaje. Esta fuerza electromagnética actúa contra un mecanismo de resorte y la presión del fluido para posicionar un carrete de válvula o un asiento.
A medida que aumenta la señal de entrada, la fuerza electromagnética se vuelve más fuerte, alejando el elemento de válvula de su asiento. Esta mayor apertura permite un mayor flujo de fluido y normalmente da como resultado una mayor presión aguas abajo, dependiendo de la configuración de la válvula. El posicionamiento preciso del elemento de la válvula crea la relación proporcional entre la señal de entrada y la presión de salida.
Las válvulas proporcionales modernas suelen incorporar sistemas de retroalimentación que utilizan sensores de posición o transductores de presión para garantizar un control preciso y compensar factores externos como variaciones de temperatura, fluctuaciones de la presión de suministro o desgaste de componentes.
Tipos de control de presión de válvula proporcional
Válvulas proporcionales de acción directa
Estas válvulas controlan directamente la presión a través de la fuerza electromagnética que actúa sobre el elemento de la válvula. Por lo general, se usan en aplicaciones de baja presión donde la fuerza del solenoide es suficiente para superar las fuerzas del fluido y la tensión del resorte. [Comparar condiseños de válvulas proporcionales hidráulicas]
Válvulas proporcionales operadas por piloto
Para aplicaciones de mayor presión, las válvulas operadas por piloto utilizan una válvula proporcional pequeña para controlar una válvula principal más grande. La válvula piloto modula la presión hacia una cámara de control, que luego posiciona el elemento de la válvula principal. Esta configuración permite un control preciso de altas presiones con una entrada de energía eléctrica relativamente baja.
Válvulas reductoras de presión
Estas válvulas proporcionales mantienen una presión constante aguas abajo independientemente de las variaciones de presión aguas arriba o los cambios en el caudal. La presión de salida es proporcional a la señal de entrada, lo que los hace ideales para aplicaciones de regulación de presión.
Válvulas de alivio de presión
Las válvulas de alivio de presión proporcionales proporcionan ajustes de presión de alivio variables según la señal de entrada. Esto permite el ajuste dinámico de la presión máxima del sistema sin ajuste mecánico.
Aplicaciones y beneficios
El control de presión de válvula proporcional encuentra aplicaciones en numerosas industrias. En la hidráulica móvil, estas válvulas permiten un funcionamiento suave de los equipos de construcción, proporcionando un control preciso de los movimientos de la pluma, el cucharón y las orugas. Los sistemas de automatización de fabricación utilizan válvulas proporcionales para fuerzas de sujeción, presiones de moldeo por inyección y operaciones de manipulación de materiales consistentes.
La industria aeroespacial depende del control de presión de válvulas proporcionales para los sistemas de control de vuelo, el funcionamiento del tren de aterrizaje y la gestión de la presión de la cabina. En el sector automotriz, estas válvulas controlan la presión de la transmisión, la asistencia de dirección asistida y los sistemas de gestión del motor.
Eficiencia mejorada del sistema
La adaptación precisa de la presión a los requisitos de carga reduce el desperdicio de energía y optimiza el rendimiento del sistema.
Consumo de energía reducido
Evitar la sobrepresurización conduce a importantes ahorros de energía y menores costos operativos.
Calidad del producto mejorada
Las presiones constantes del proceso garantizan resultados de fabricación confiables y consistencia del producto.
Mayor capacidad de respuesta del sistema
Las transiciones suaves de presión proporcionan un mejor control del sistema y una mayor suavidad operativa.
Parámetros clave de rendimiento
Integración del sistema de control
Los sistemas de control de presión de válvulas proporcionales generalmente se integran con unidades de control electrónico (ECU) o controladores lógicos programables (PLC). Estos controladores proporcionan las señales eléctricas precisas necesarias para un control preciso de la presión mientras monitorean la retroalimentación del sistema.
Estrategias de control modernas
Los sistemas de control modernos a menudo emplean estrategias de control de circuito cerrado, comparando continuamente la salida de presión real con los puntos de ajuste deseados y ajustando las señales de entrada de la válvula en consecuencia. Este enfoque compensa las variaciones del sistema y mantiene un control preciso de la presión en condiciones operativas cambiantes.
Desarrollos futuros
La evolución de la tecnología de presión de válvulas proporcionales continúa con avances en la ciencia de los materiales, los sistemas de control electrónico y la tecnología de sensores. Las válvulas inteligentes que incorporan diagnósticos integrados, capacidades de mantenimiento predictivo y comunicación inalámbrica son cada vez más frecuentes.
La tecnología de válvulas digitales promete una precisión y flexibilidad aún mayores, reemplazando potencialmente a las válvulas proporcionales tradicionales en algunas aplicaciones. Sin embargo, el control de presión de válvula proporcional sigue siendo una tecnología fundamental y confiable para los sistemas de energía hidráulica.
Comprender la presión de la válvula proporcional permite a los ingenieros diseñar sistemas de control de fluidos más eficientes, precisos y confiables en diversas aplicaciones, lo que lo convierte en un concepto esencial en la automatización industrial moderna.
