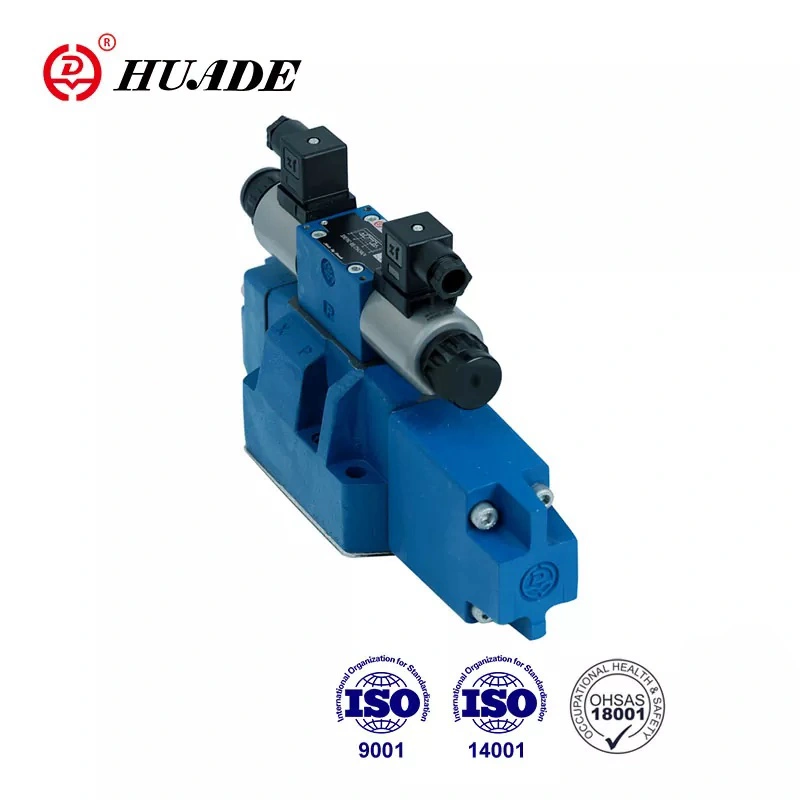

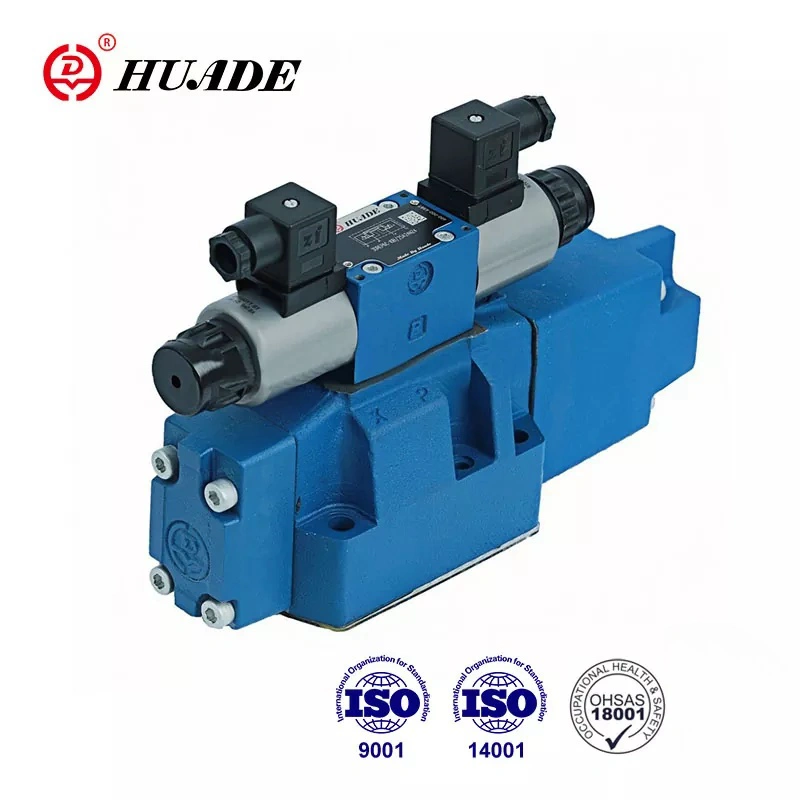

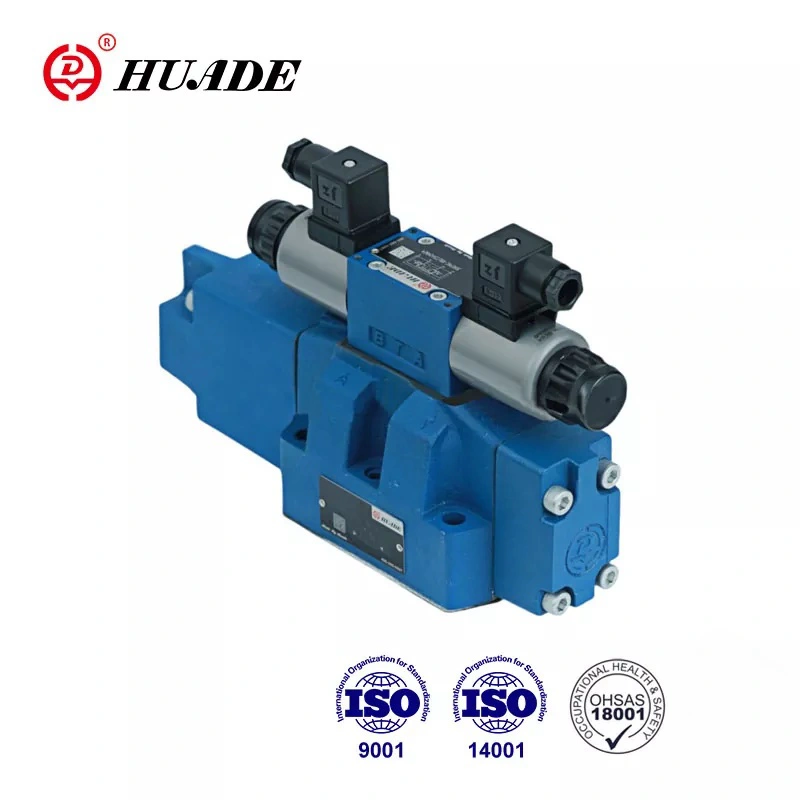

Una sola válvula proporcional 4WRH puede controlar tanto el flujo como la dirección del flujo, simplificando la estructura del sistema. El cuerpo de la válvula adopta un canal interno fundido, con una gran capacidad de flujo y un gran caudal. La válvula principal adopta una ranura de control triangular axial, con una pequeña caída de presión y pérdida de presión en el hombro de control. La válvula proporcional tipo 4WRH es adecuada para sistemas con gran caudal y requisitos de alta precisión.
|
Datos hidráulicos |
|||||
|
tamaño |
10 |
16 |
25 |
32 |
|
|
presión de la válvula piloto (MPa) |
suministro de aceite piloto externo |
3 a 10 |
|||
|
suministro de aceite piloto interno |
Hasta 10 (más de 10 deben instalar ZDR6DP2-30B/75YM) |
||||
|
Presión de la válvula principal (MPa) |
31.5 |
35 |
|||
|
Presión de retorno (MPa) |
Puerto T (retorno de aceite piloto externo) |
31.5 |
25 |
15 |
|
|
Puerto T (retorno de aceite piloto interno) |
3 |
||||
|
Puerto Y |
3 |
||||
|
Volumen de aceite piloto (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Flujo de aceite piloto en el puerto X o Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Flujo a través de la válvula principal (L/min) |
270 |
460 |
877 |
1600 |
|
|
Histéresis (l/min) |
6 |
||||
|
Repetibilidad (%) |
3 |
||||
|
grado de contaminación(㎛) |
≤20 |
||||
|
Líquido |
Aceite mineral (para sello NBR). Éster de fosfato (para sello FPM) |
||||
|
Rango de viscosidad (mm ²/s) |
2,8 a 380 |
||||
|
Rango de temperatura del fluido (℃) |
-20 a +70 |
||||
|
Posición de montaje |
opcional |
||||
|
Peso (kg) |
válvula con un solenoide |
7.4 |
12.7 |
17.5 |
41.8 |
|
válvula con dos solenoides |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Datos electricos |
||
|
Tipo de suministro |
corriente continua |
|
|
Corriente nominal del solenoide (A) |
0.8 |
|
|
Resistencia de la bobina (Ω) |
frío (a 20 ℃) 19,5; válvula máx., caliente 28,8 |
|
|
Temperatura ambiente (℃) |
50 |
|
|
Temperatura de la bobina (℃) |
150 |
|
|
ciclo de trabajo |
Continuo |
|
|
Corriente piloto (A) |
0.02 |
|
|
Aislamiento |
IP65 |
|
|
Asociado |
Con 1 tiempo de rampa |
VT-3000S30 |
|
Con 5 tiempos de rampa |
VT3006S30 |
|
|
Conexión eléctrica |
Conexión de enchufe |
|
Características:
▶ Válvula proporcional WRH de dirección piloto
▶ Para montaje sobre placa
▶ Para el control tanto de la dirección como del caudal de un fluido hidráulico
▶ Centrado en el resorte. Sin desplazamiento del carrete.
▶ Baja caída de presión en las zonas de control
▶ Válvula y control electrónico de un solo proveedor
▶ Funcionamiento proporcional del solenoide
▶ Patrón de conexiones según DIN 24 340 forma A, ISO4401 y CETOP-RP121H
Solicitud:
La válvula proporcional tipo 4WRH se usa ampliamente en diversas industrias, como máquinas herramienta, metalurgia, industria ligera, minería, ingeniería, etc.
Las válvulas tipo 4WRH son válvulas direccionales proporcionales pilotadas para funcionamiento externo mediante válvulas reguladoras de presión. El funcionamiento y el principio son los mismos que para la válvula tipo 4WRZ. La placa de conexión (12) conecta la conexión piloto A con la conexión T(Y ) y la conexión piloto B con P(X). La presión piloto en la válvula principal debe ser de 0,4 MPa a 2,5 MPa, por lo que el flujo es de P a A y de B a T o de P a B y de A a T.
Estructura de válvulas direccionales proporcionales 4WRH
válvula piloto
La válvula piloto es una válvula reductora de presión de 3 vías accionada por solenoide proporcional (tipo 3DREP6). El inserto del acelerador se instala en los puertos A y B; para obtener más detalles, consulte el texto de 3DREP6.
Estructura de la válvula piloto tipo 3DREP6
Símbolo de la válvula direccional proporcional 4WRH
