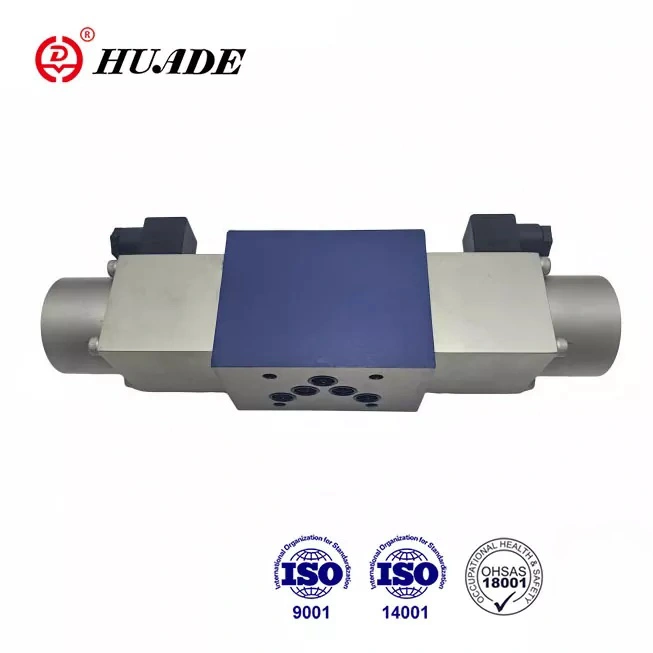

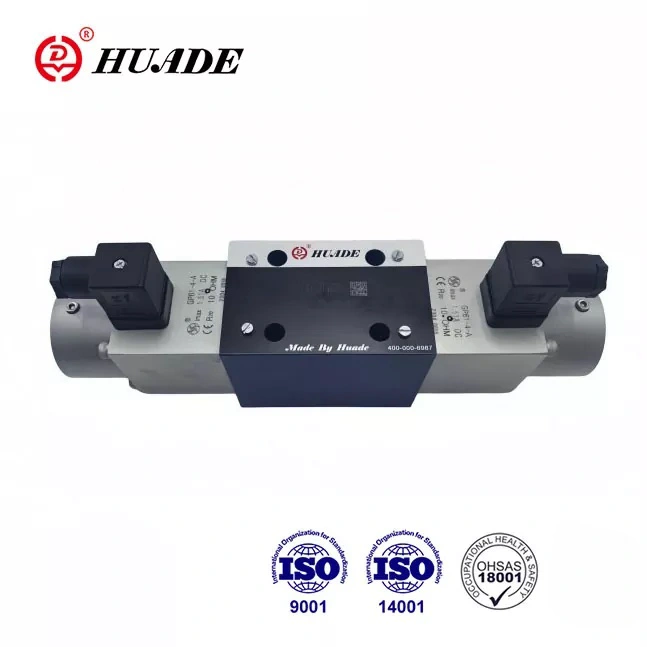

Las válvulas de control direccional tipo 4WRA se accionan directamente mediante solenoides proporcionales. Se utilizan ampliamente en diversos entornos hidráulicos industriales que requieren control de dirección y flujo. Gracias a dos colaboraciones a largo plazo, las válvulas direccionales proporcionales Huade® pueden igualar en rendimiento los mismos productos ofrecidos por Rexroth. El precio de este producto es relativamente más bajo.
|
Datos hidráulicos |
|||
|
Tamaño |
6 |
10 |
|
|
Presión de funcionamiento (Mpa) |
puerto A, B, P |
31.5 |
31.5 |
|
puerto T |
16 |
16 |
|
|
Flujo (l/min) |
43 |
95 |
|
|
Grado de contaminación |
≤ 20 (recomendado ≤10) |
||
|
Histéresis (%) |
<6 |
<5 |
|
|
Repetibilidad (%) |
<3 |
<2 |
|
|
Respuesta de frecuencia (-3dB, señal ± 100%) (Hz) |
6 |
4 |
|
|
fluido a presión |
Aceite mineral (para sello NBR), éster de fosfato (para sello FPM) |
||
|
Rango de viscosidad (mm ²/s) |
3,8 a 380 |
||
|
Rango de temperatura del fluido a presión (℃) |
-30 a +80 |
||
|
Peso (kg) |
Válvula con un solenoide |
1.75 |
5.9 |
|
Válvula con dos solenoides. |
2.5 |
7.5 |
|
|
Datos electricos |
|||
|
Tamaño |
6 |
10 |
|
|
Tipo de voltaje |
voltaje directo |
voltaje directo |
|
|
Tensión nominal (V) |
24V |
||
|
Corriente máx. por solenoide (A) |
1.5 |
||
|
bobina de solenoide |
Valor frío a 20 ℃ |
5.4 |
10 |
|
Valor máximo de calor |
8.1 |
15 |
|
|
Temperatura ambiente ℃ |
hasta+50 |
||
|
Temperatura de la bobina ℃ |
hasta +150 |
||
|
Aislamiento de la válvula según DIN 40 050 |
IP65 |
||
|
Amplificador asociado (rectificador de 24 V de tipo puente) |
VT-3013S30 |
VT-3014S30 |
|
Características:
▶ Válvula proporcional de accionamiento directo para controlar la dirección y el caudal de un fluido hidráulico
▶ Para montaje sobre placa
▶ Para el control de circuito abierto tanto de la dirección como del flujo de un fluido hidráulico
▶ Carrete de control centrado en resorte
▶ Baja caída de presión en las zonas de control
▶ Control electrónico y de válvulas de un solo proveedor
Solicitud:
Las válvulas de control direccional tipo 4WRA se utilizan para controlar la dirección y la cantidad de un flujo.
Las válvulas de control direccional tipo 4WRA constan básicamente de una carcasa (1), un pistón de control (3), uno o dos resortes de retorno (2) y, además, uno o dos solenoides proporcionales (5).
Tipo 4WRA 6......10B/..... y 4WRA 10......10B/.....(válvula de 3 posiciones)
Si los solenoides no están activados, el carrete de control (3) se mantiene en la posición neutral por medio de los resortes de retorno (2). El accionamiento de la corredera de control (3) se realiza directamente a través del solenoide proporcional (5). Si, por ejemplo, el solenoide 'A' está energizado, empujará el carrete de control (3) hacia la derecha en proporción a la señal eléctrica. Luego se realizan las conexiones de P a B y de A a T.
De esta manera, el carrete de control (3) hace que las ranuras en forma de V se abran progresivamente para fluir. Cuando el solenoide proporcional (5) se desactiva, el carrete de control (3) regresa a la posición central mediante el resorte de retorno. (2).
Estructura de la válvula direccional proporcional 4WRA
Tipo 4WRA ...A...10B y 4WRA ...B...10B (válvula de 2 posiciones)
La función de esta válvula es la misma que la de la válvula tipo 4WRA, pero es una válvula direccional de 2 posiciones con una sola
solenoide proporcional
El tipo 4WRA adopta montaje de subplaca, centro de resorte y baja caída de presión en las zonas de control.
A menudo se utilizan en máquinas, industria ligera, metalurgia, minas, vuelos espaciales y otros campos.
Estructura de la válvula direccional proporcional 4WRA...A... y 4WRA...B...
Símbolo de la válvula direccional proporcional 4WRA
