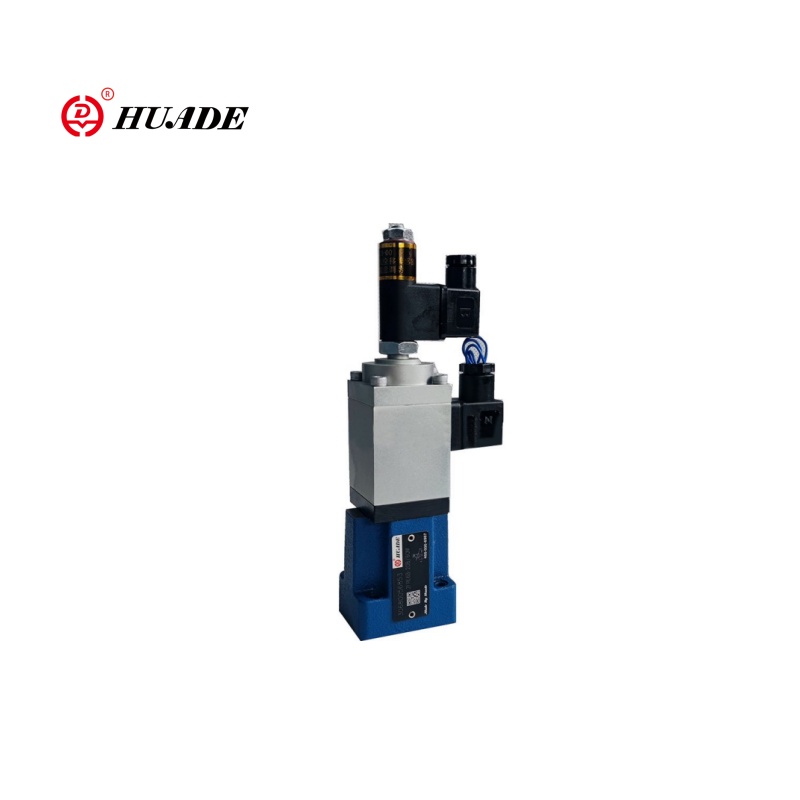

Piense en una válvula de control de flujo proporcional como el "regulador de intensidad inteligente" de los sistemas hidráulicos. Así como un regulador de intensidad le permite controlar el brillo de una luz, estas válvulas le permiten controlar exactamente la velocidad con la que fluye el aceite hidráulico a través de su sistema. [Primero entiende¿Qué válvulas proporcionales son?.]
Por qué esto es importante:
Las válvulas hidráulicas tradicionales están completamente abiertas o completamente cerradas, como un interruptor de luz normal. Las válvulas proporcionales le brindan un control suave y preciso, como ese regulador de intensidad. Este control suave significa:
- Menos golpes y vibraciones en su maquinaria
- Movimiento más preciso de cilindros y motores hidráulicos.
- Mejor eficiencia energética
- Funcionamiento más fluido en general
El concepto básico
Así es como funciona en términos simples:
Entrada eléctrica
Envía una señal eléctrica (generalmente 4-20 mA o 0-10 V) a la válvula.
Respuesta proporcional
La válvula se abre proporcionalmente a esa señal.
Control de flujo
Más señal = más caudal, menos señal = menos caudal
Operación suave
Los cambios ocurren gradualmente, no de repente
Esta relación proporcional es lo que hace que estas válvulas sean tan valiosas en los sistemas hidráulicos modernos.
Por qué son importantes: la evolución del control simple al control inteligente
A la antigua usanza: control bang-bang
En el pasado, la mayoría de los sistemas hidráulicos utilizaban válvulas simples de apertura y cierre (llamadas control "bang-bang"). Estas válvulas tenían dos configuraciones:
- Completamente abierto:Flujo máximo
- Completamente cerrado:Sin flujo
Problemas con el control bang-bang:
- Picos repentinos de presión cuando las válvulas se abren o cierran rápidamente
- Vibraciones y tensiones mecánicas en los equipos.
- Dificultad para alcanzar velocidades o posiciones precisas.
- Desperdicio de energía debido al funcionamiento constante a pleno flujo
La nueva forma: control proporcional
Las válvulas proporcionales cambiaron todo al proporcionar:
Aceleración suave
En lugar de un movimiento brusco de arranque y parada, la maquinaria se mueve suavemente desde el reposo hasta la velocidad máxima.
Control de velocidad preciso
Puede establecer velocidades exactas para diferentes partes del ciclo de una máquina.
Eficiencia Energética
El sistema sólo utiliza el flujo que necesita, cuando lo necesita.
Mejor calidad del producto
Un movimiento más suave significa mejores resultados en los procesos de fabricación.
Mantenimiento reducido
Menos golpes y vibraciones significan una mayor vida útil del equipo.
Impacto en el mundo real
Considere una máquina de moldeo por inyección que fabrica piezas de plástico:
- Antiguo sistema:El ariete de inyección se movía a toda velocidad o se detenía por completo, provocando defectos y desperdicio de material.
- Nuevo sistema:La velocidad del ariete varía suavemente a lo largo del ciclo de inyección, lo que produce piezas consistentes y de alta calidad.
Esta evolución del control simple al control inteligente ha hecho que las válvulas proporcionales sean esenciales en la fabricación moderna.
Cómo funcionan: dentro de la tecnología
Comprender cómo funcionan las válvulas de control de flujo proporcional le ayudará a elegirlas y utilizarlas mejor. Analicemos los componentes clave.
[Aprende el completoprincipio de funcionamiento de válvulas proporcionales]
1. El solenoide proporcional: el cerebro
El solenoide proporcional es como el cerebro de la válvula. A diferencia de los solenoides normales que están encendidos o apagados, los solenoides proporcionales pueden crear diferentes cantidades de fuerza según la señal eléctrica que reciben.
Cómo funciona:
- Recibe señal eléctrica (corriente o voltaje)
- Crea una fuerza magnética proporcional a esa señal.
- Más señal = más fuerza magnética
- Esta fuerza mueve las partes internas de la válvula.
Características clave:
- Utiliza energía CC para un funcionamiento suave
- A menudo utiliza señales PWM (modulación de ancho de pulso) de alrededor de 200 Hz.
- Puede incluir "dither": pequeñas vibraciones que reducen la fricción.
2. El carrete y el cuerpo de la válvula: el controlador de flujo
Dentro del cuerpo de la válvula se encuentra un cilindro mecanizado con precisión llamado carrete. Este carrete se desliza hacia adelante y hacia atrás para controlar el flujo.
Características del diseño del carrete
- Muescas de medición:Formas especiales (V, U o rectangulares) cortadas en el carrete que controlan cómo cambia el flujo con la posición del carrete.
- Características de superposición:La forma en que los bordes del carrete se alinean con los puertos afecta la respuesta de la válvula
Características de flujo
- Flujo lineal:El flujo aumenta proporcionalmente con el movimiento del carrete.
- Flujo progresivo:El flujo aumenta más en aberturas más grandes, lo que brinda un control más preciso en flujos bajos
3. Compensación de presión: mantener un flujo constante
Una de las características más importantes de las válvulas proporcionales de calidad es la compensación de presión. Este sistema garantiza que el flujo se mantenga constante incluso cuando cambia la presión de carga.
El problema sin compensación:Si levanta una carga pesada, la contrapresión aumenta, lo que reduce el flujo incluso si la apertura de la válvula permanece igual.
La solución:Un compensador de presión ajusta automáticamente la caída de presión en el carrete principal para mantenerla constante.
Beneficios:
- El flujo depende sólo de la señal de la válvula, no de la carga.
- Comportamiento predecible del sistema
- Programación y control más sencillos
4. Sistemas de retroalimentación: garantizar la precisión
Las válvulas proporcionales de gama alta incluyen sistemas de retroalimentación que monitorean la posición real del carrete y la comparan con la posición deseada.
| Tipo de válvula | Comentario | Exactitud | Costo | Aplicaciones |
|---|---|---|---|---|
| Válvulas de circuito abierto | Sin comentarios | Moderado | Más bajo | Aplicaciones básicas |
| Válvulas de circuito cerrado | Sensores LVDT | Alto | Más alto | Aplicaciones de precisión |
Tipos de válvulas de control de flujo proporcionales
Las válvulas proporcionales vienen en varias configuraciones. Comprender estos tipos le ayudará a elegir el más adecuado para su aplicación.
Por mecanismo de accionamiento
Válvulas de acción directa
El solenoide mueve directamente el carrete.
- Respuesta rápida (5-10 milisegundos)
- Tamaño compacto
- diseño sencillo
Limitaciones:Limitado a caudales más pequeños (<50 L/min) y presiones (<210 bar)
Lo mejor para:Sistemas pequeños, dispositivos médicos, etapas piloto para válvulas más grandes.
Válvulas operadas por piloto (dos etapas)
Una pequeña válvula piloto controla el flujo de aceite para mover el carrete principal.
- Puede manejar flujos altos (hasta 1600 L/min)
- Altas presiones (hasta 350 bar)
Limitaciones:Respuesta más lenta (~100 ms)
Lo mejor para:Maquinaria pesada, grandes sistemas industriales, aplicaciones de alta potencia.
Por función
Válvulas de control de flujo
- El trabajo principal es controlar el caudal.
- Generalmente configuraciones de 2 o 3 vías
- A menudo incluyen compensación de presión.
- Controlar la velocidad del actuador
Válvulas de control direccional
- Controla tanto el flujo como la dirección.
- Normalmente válvulas de 4 vías y 3 posiciones.
- Reemplazar múltiples válvulas simples
- Controlar la dirección y velocidad del cilindro o motor.
Válvulas de control de presión
- Controlar la presión del sistema en lugar del flujo
- Incluye válvulas de alivio y válvulas reductoras de presión.
- Mantener presiones operativas seguras
Proporcional frente a otros tipos de válvulas
Comprender cómo se comparan las válvulas proporcionales con otras tecnologías le ayudará a tomar mejores decisiones.
Válvulas proporcionales versus válvulas de encendido/apagado
| Característica | Válvulas de encendido/apagado | Válvulas proporcionales |
|---|---|---|
| Tipo de control | Binario (abierto/cerrado) | Continuo (variable) |
| Control de flujo | Flujo total o ningún flujo | Cualquier flujo de 0-100% |
| Choque del sistema | Alto (cambios repentinos) | Bajo (transiciones suaves) |
| Uso de energía | A menudo es un desperdicio | Eficiente (satisfacer la demanda) |
| Complejidad | Circuitos simples | Electrónica más compleja |
| Costo | Bajo costo inicial | Mayor costo inicial |
Válvulas proporcionales versus servoválvulas
| Característica | Válvulas proporcionales | Servoválvulas |
|---|---|---|
| Exactitud | Bueno (±2-5%) | Excelente (±0,5%) |
| Velocidad de respuesta | Moderado (2-50 Hz) | Muy rápido (>100 Hz) |
| Costo | Moderado | Alto (10-20 veces más) |
| Tolerancia a la contaminación | Alto | Bajo (necesita aceite muy limpio) |
| Complejidad | Moderado | Alto |
| Mantenimiento | Estándar | Especializado |
Cuándo elegir cada tipo
Elija válvulas de encendido/apagado cuando:
- Sólo necesitas un control simple de apertura/cierre
- El costo es la principal preocupación
- La aplicación puede tolerar golpes y vibraciones.
- No se requiere un control preciso
Elija válvulas proporcionales cuando:
- Necesita velocidad variable o control de posición
- El buen funcionamiento es importante
- La eficiencia energética importa
- Una precisión moderada es suficiente
- Trabajar en entornos industriales típicos.
Para detalles hidráulicos, consulteguía de válvulas proporcionales hidráulicas
Elija servoválvulas cuando:
- Se requiere una precisión ultraalta
- Se necesita una respuesta muy rápida
- El costo es secundario al rendimiento.
- Puede mantener un fluido hidráulico muy limpio
- La aplicación lo exige (aeroespacial, pruebas)
Métricas clave de rendimiento que necesita conocer
Al seleccionar una válvula proporcional, varias métricas de rendimiento determinan qué tan bien funcionará en su aplicación.
Clasificaciones de flujo y presión
Caudal máximo
- Generalmente se especifica con una caída de presión estándar (como 5 bar o 70 psi)
- Rangos típicos: 7-1000 L/min (2-260 GPM)
- Elija según los requisitos de velocidad de su actuador
Presión máxima
- Límite de presión de funcionamiento seguro
- Rangos típicos: 280-400 bar (4000-5800 psi)
- Debe exceder la presión máxima de su sistema.
Caída de presión
- Pérdida de presión a través de la válvula al flujo nominal
- Cuanto más bajo, mejor para la eficiencia
- Típico: 5-35 bar (70-500 psi) a flujo nominal
Precisión y repetibilidad
Histéresis
Diferencia de salida al acercarse al mismo punto desde diferentes direcciones
- Típico: 2-5% de la escala completa
- Más bajo es mejor para aplicaciones de precisión
Linealidad
Qué tan cerca sigue el flujo de la válvula la señal de entrada
- Típico: ±2% de la escala completa
- Las válvulas lineales son más fáciles de controlar
Repetibilidad
Consistencia al volver a la misma señal de entrada
- Típico: ±1-3% de la escala completa
- Importante para una producción constante
banda muerta
Rango de señal de entrada que no produce salida.
- Típico: 2-5% del rango total de señal
- Causado por la superposición del carrete, necesario para el sellado.
Tabla de comparación de rendimiento
| Tipo de válvula | Rango de flujo | Presión | Tiempo de respuesta | Histéresis | Tolerancia a la contaminación | Costo relativo |
|---|---|---|---|---|---|---|
| Proporcional básico | 7-100 l/min | Hasta 280 bares | 20-100 ms | 3-5% | Alto | 2-4x |
| Proporcional de circuito cerrado | 7-1000 litros/minuto | Hasta 350 bares | 10-50 ms | 1-2% | Alto | 4-8x |
| Servoproporcional | 10-500 litros/minuto | Hasta 350 bares | 5-20 ms | <1% | Moderado | 8-15x |
