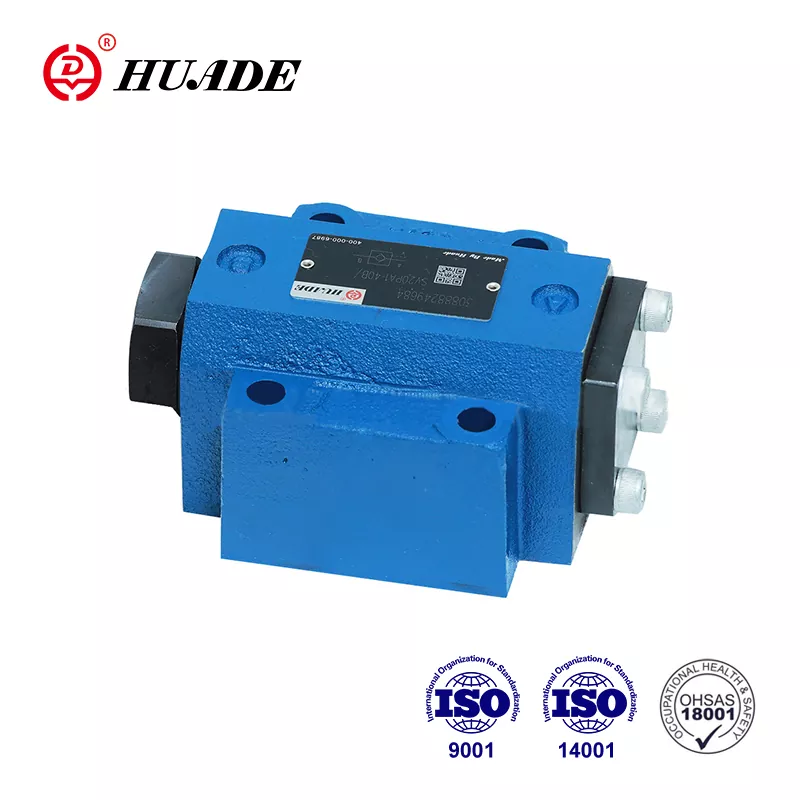

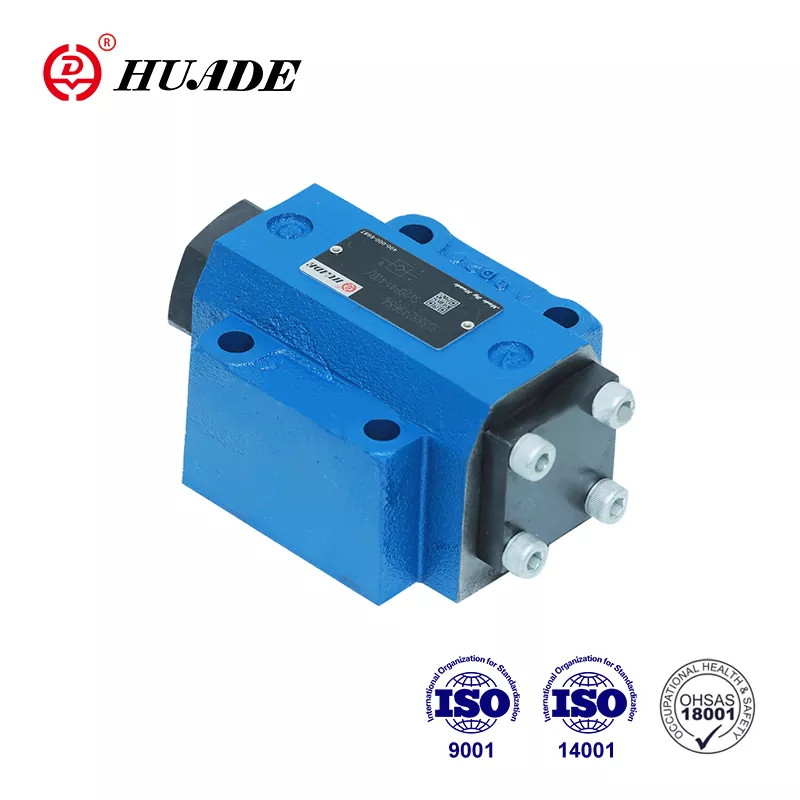

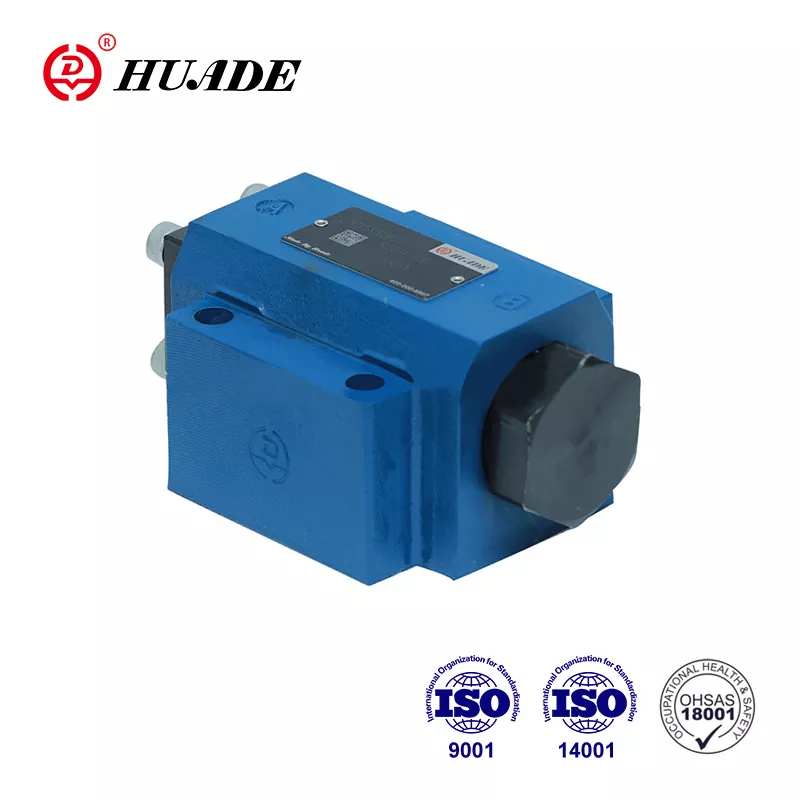

Después de que se estableció Huade, cooperó con Rexroth dos veces. Las válvulas de retención SV de Huade® son sustitutos asequibles de la misma serie de productos de Rexroth. Es competitivo con productos conocidos de buena calidad y precio más bajo. La fábrica ha pasado ISO9001, ISO14001 y OH SAS18001. Es una marca nacional muy conocida en China. Dentro del período de garantía, la reparación es gratuita. Todas las válvulas de retención se someten a pruebas rigurosas antes de salir de fábrica para garantizar un rendimiento superior y estable. Las válvulas hidráulicas Huade® se utilizan ampliamente en la industria militar y otros campos debido a su rendimiento superior.
|
Datos técnicos |
||||||
|
Estilo |
10 |
16 |
20 |
25 |
30 |
|
|
Peso |
montaje sobre placa (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
conexión roscada (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Posición de instalación (MPa) |
Opcional |
|||||
|
Dirección del flujo (MPa) |
De A a B libre, de B a A mediante apertura |
|||||
|
Presión de funcionamiento, máx. (MPa) |
0,5~315 |
|||||
|
Presión de control, máx. (MPa) |
0,5~315 |
|||||
|
Volumen de control -puerto X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Áreas de control -área A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-área A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-área A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-área A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Fluido a presión |
Aceites minerales (para sello NBR) o éster fosfatado (para sello FPM) |
|||||
|
Rango de temperatura del fluido a presión (℃) |
-30～+80 |
|||||
|
Rango de viscosidad (mm2/s) |
2,8 a 500 |
|||||
Características:
▶ válvula de retención controlada por fluido

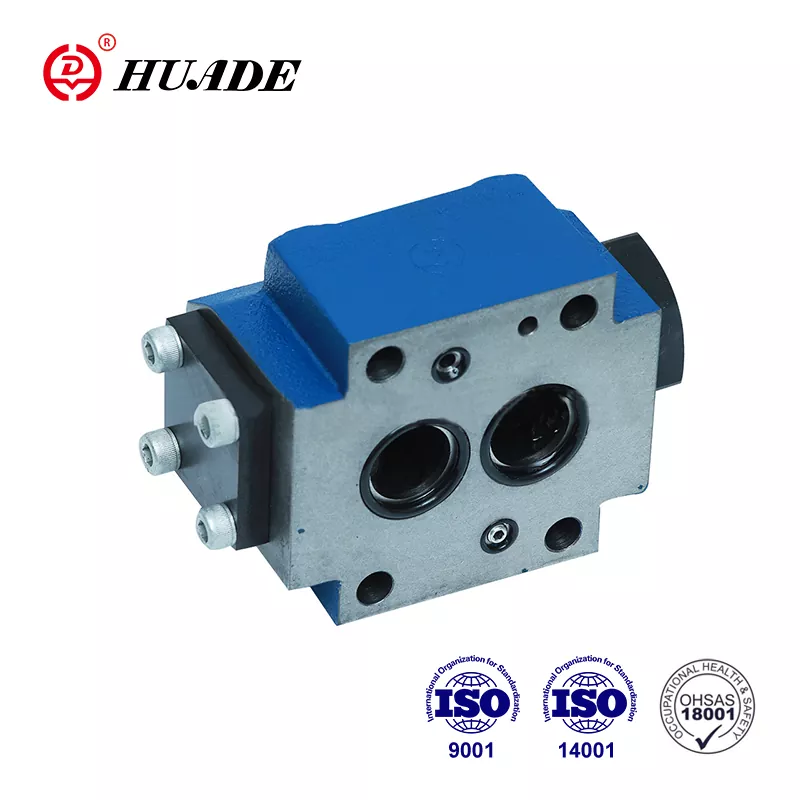

▶ Para montaje sobre placa, patrón de montaje según DIN 24 340
▶ Conexión roscada de subplaca o tornillo
▶ Con o sin puerto de fuga
▶ Con o sin preapertura
▶ Tipo con preapertura, descompresión amortiguada
▶ 4 presiones de apertura
▶ Patrón de conexión según Din 24 340 de A, 1SO 4401 y CETOP-RP 121H
Solicitud:
Las válvulas antirretorno pilotadas SV se utilizan para aislar circuitos de funcionamiento bajo presión, como protección contra el descenso de una carga en caso de rotura de línea o contra movimientos lentos de actuadores bloqueados hidráulicamente.
Las válvulas de retención SV son válvulas de retención operadas por piloto hidráulico con un diseño tipo asiento que se pueden abrir para permitir el nivel bajo en cualquier dirección.
Básicamente, estas válvulas constan de carcasa (1), asiento (2), resorte de compresión (3), corredera de control (4) y, opcionalmente, una preapertura como válvula de asiento de bola (5).
La válvula permite el libre flujo de A a B; en sentido contrario, el obturador (2) se mantiene en su asiento gracias a la presión del sistema, además de la fuerza del resorte.
A través de la conexión de presión en la conexión de control X se mueve el pistón de control (4) hacia la derecha. Esto empuja el asiento (2) fuera del asiento. Ahora la válvula también puede tener un flujo de B a A.
Para garantizar la apertura correcta de la válvula a través del pistón de control (4) es necesaria una presión de control mínima determinada.
Esta válvula dispone de una preapertura adicional. A través de la conexión de presión en la conexión de control X se empuja el pistón de control (4) hacia la derecha.
Éste empuja primero la bola (5) y luego el asiento (2) fuera del asiento. Ahora la válvula también puede tener un flujo de B hacia A. Debido a la preapertura se produce una descompresión amortiguada del fluido bajo presión. De este modo se evitan posibles golpes de presión.
Vista en corte de la válvula antirretorno tipo SV. .PENSILVANIA
(sin puerto de fuga, con preapertura)
