¿Cómo funciona una bomba de pistón axial?

Bombas de pistón axialestán entre los más Bombas hidráulicas sofisticadas y eficientes en aplicaciones industriales modernas. Desde equipos de construcción y sistemas de aeronaves hasta maquinaria de fabricación, Estas bombas proporcionan la potencia de fluido de alta presión necesaria para exigir operaciones. Pero, ¿cómo se convierten exactamente estas maravillas de la ingeniería mecánica? energía en la presión hidráulica? Vamos a sumergirnos en el mundo fascinante de Bombas de pistón axial y explora su funcionamiento interno.

Comprender los conceptos básicos

Una bomba de pistón axial es positiva Bomba hidráulica de desplazamiento que usa pistones dispuestos en un patrón circular alrededor de un eje central. A diferencia de las bombas de pistón radial donde se mueven los pistones Perpendicular al eje de transmisión, las bombas de pistón axial tienen pistones que se mueven Paralelo al eje del eje. Esta configuración única permite un diseño compacto mientras ofrece características de rendimiento excepcionales.

El principio fundamental detrás de todo axial Piston Bombs es relativamente sencillo: como los pistones corresponden dentro de su Cilindros, crean ciclos alternos de succión y descarga. Durante el Carrera de succión, los pistones dibujan líquido en las cámaras del cilindro. Durante el Carrera de compresión, forzan el fluido a alta presión. El coordinado El movimiento de múltiples pistones asegura un flujo continuo y liso de fluido.

Componentes y arquitectura del núcleo

El corazón de una bomba de pistón axial consiste de varios componentes críticos que trabajan en perfecta armonía. El bloque de cilindros, o barril, alberga múltiples pistones dispuestos en un patrón circular preciso. Por lo general, estas bombas cuentan entre 5 y 11 pistones, siendo 7 o 9 más Común para el equilibrio óptimo entre la suavidad del flujo y la complejidad mecánica.

Cada pistón se conecta a una almohadilla de la zapatilla a través de una conexión de unión de pelota. Este arreglo permite que el pistón siga El movimiento angular mientras mantiene el sellado adecuado dentro de su cilindro. El Las almohadillas de la zapatilla conducen contra una placa de swash (en diseños de placas de manchas) o anillo de levas (en diseños de eje doblado), que convierte el movimiento rotativo del eje de transmisión en el movimiento de recíproco necesario para la acción de bombeo.

La placa de la válvula sirve como la sincronización de la bomba Mecanismo, con puertos de entrada y salida con precisión posicionados que se alinean con las cámaras de cilindros en los momentos correctos. De alta precisión La fabricación asegura un momento perfecto entre la posición del pistón y el puerto alineación, maximizando la eficiencia volumétrica mientras minimiza la presión pulsaciones.

Dos variantes de diseño principales

Las bombas de pistón axiales vienen en dos primarias configuraciones, cada una con distintos principios y aplicaciones operativas.

Diseño de placas de swash

El diseño de la placa de swash representa la mayoría Configuración común de la bomba de pistón axial. En este acuerdo, los pistones permanecen Paralelo al eje de transmisión mientras sus almohadillas de la zapatilla se ponen en contacto con una mortaja en ángulo lámina. A medida que el bloque de cilindro gira con el eje de transmisión, cada pistón sigue Un patrón de movimiento sinusoidal determinado por el ángulo de la placa de swash.

Cuando un pistón se aleja del morteo placa, crea succión que dibuja fluido a través del puerto de entrada hacia el Cámara de cilindros. A medida que la rotación continúa y el pistón se acerca al morteo Placa, se produce la compresión, forzando el fluido a través del puerto de salida a elevado presión. El ángulo de la placa de swash determina directamente la longitud del trazo del pistón, y en las bombas de desplazamiento variable, este ángulo se puede ajustar para controlar el flujo tasa.

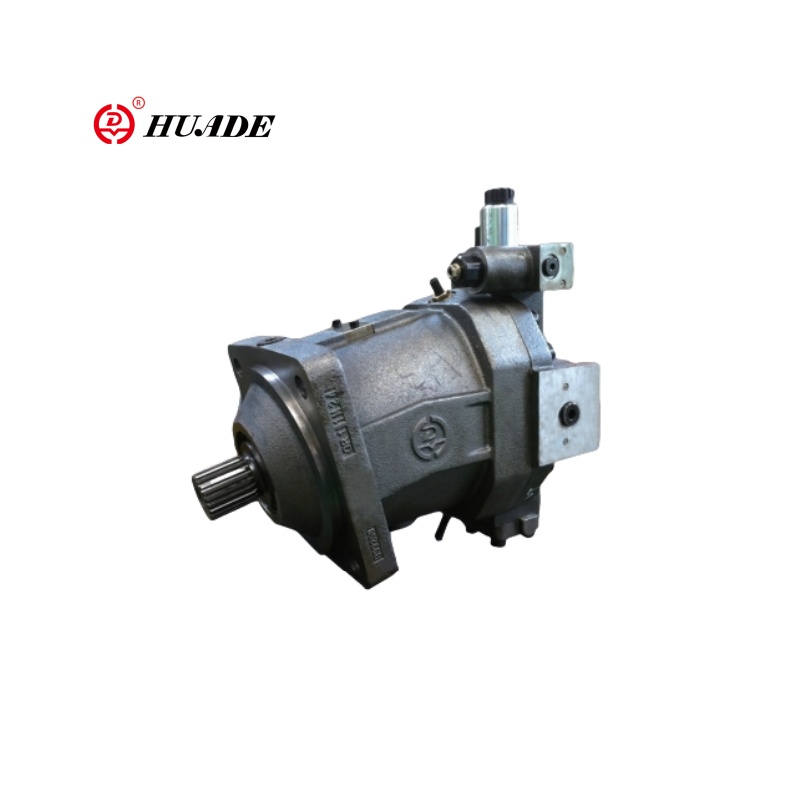

Diseño de eje doblado

Las bombas de eje dobladas cuentan con un más complejo pero configuración potencialmente más eficiente. Aquí, el bloque de cilindros se encuentra en un ángulo (típicamente de 15 a 30 grados) en relación con el eje de transmisión. Pistons Connect directamente a la brida de accionamiento a través de juntas universales o conexiones esféricas, Eliminando la necesidad de almohadillas de zapatillas y placas de merización.

Este diseño ofrece varias ventajas, incluyendo presiones operativas más altas, mejor eficiencia a altas velocidades y componentes de desgaste reducidos. Sin embargo, el aumento de la complejidad mecánica aumenta Estas bombas más caras y difíciles de fabricar, limitando su uso. a aplicaciones especializadas de alto rendimiento.

El ciclo de bombeo explicado

Comprender el ciclo de bombeo completo revela cómo las bombas de pistón axial logran su impresionante rendimiento características. Cada pistón se somete a cuatro fases distintas durante cada Revolución del eje de transmisión.

Durante la fase de succión, el pistón se mueve lejos de la placa de la válvula (en diseños de placas de swash) o sigue el eje doblado Geometría para aumentar el volumen del cilindro. La cámara de cilindro se conecta al Puerto de entrada, creando un diferencial de presión que dibuja líquido en la cámara. El diseño de entrada adecuado asegura un suministro de fluido adecuado sin cavitación, incluso en Altas velocidades de funcionamiento.

La fase de compresión comienza a medida que continúa La rotación mueve el pistón hacia la posición máxima de carrera. La cámara de cilindro Desconecta del puerto de entrada y comienza a conectarse al puerto de salida. Líquido La compresión comienza gradualmente, permitiendo que la presión se construya suavemente sin Cargas de choque repentinas que podrían dañar los componentes de la bomba.

La compresión máxima ocurre cuando el pistón alcanza su enfoque más cercano a la placa de la válvula o el punto de compresión máximo en El diseño del eje doblado. En este momento, se produce el máximo desarrollo de la presión, y La cámara de cilindro se alinea completamente con el puerto de salida para un fluido óptimo descargar.

Finalmente, la fase de descarga completa el Ciclo cuando el pistón comienza su carrera de retorno. Presión residual en el cilindro Fuerza de cámara restante fluido a través del puerto de salida, mientras que la cámara se desconecta gradualmente de la salida y se prepara para volver a conectarse con la entrada para el siguiente ciclo.

Tecnología de desplazamiento variable

Una de las características más notables de muchos Las bombas de pistón axial es su capacidad para variar el desplazamiento mientras se opera. Este La capacidad proporciona un control sin precedentes sobre los sistemas hidráulicos, permitiendo Ajuste preciso de la velocidad de flujo sin cambiar la velocidad de conducción o el uso de la limitación válvulas que desperdician energía.

En bombas de placa de swash variable, servo Los mecanismos ajustan el ángulo de la placa de swash en función de la demanda del sistema u operador aporte. Aumentar el ángulo aumenta la longitud de la carrera del pistón y la bomba desplazamiento, mientras que reduce el ángulo disminuye la salida de flujo. Algunos avanzados Los sistemas incluso pueden revertir el ángulo de la placa de swash, creando bombas que pueden funcionar como motores o proporcionar capacidades de flujo inverso.

Los sistemas de control para variables Las bombas de desplazamiento van desde un simple ajuste manual hasta sofisticados Sistemas de retroalimentación electrónica. Los controles compensados por presión se ajustan automáticamente desplazamiento para mantener una presión constante independientemente de la demanda del flujo, mientras que Los sistemas de detección de carga optimizan el consumo de energía al hacer coincidir la salida de la bomba con Requisitos reales del sistema.

Características de rendimiento y Aplicaciones

Las bombas de pistón axiales se destacan en aplicaciones requiriendo alta presión, control preciso y operación confiable. Su típico Las presiones operativas varían de 1,000 a 10,000 psi o más, con algunos Diseños especializados capaces de superar los 15,000 psi. Las tasas de flujo varían basado dramáticamente en el desplazamiento y la velocidad, desde unos pocos galones por minuto en Aplicaciones de precisión a cientos de galones por minuto en sistemas industriales.

La eficiencia de axial bien diseñado Las bombas de pistón generalmente exceden el 90%, lo que las hace ideales para equipos móviles donde el consumo de combustible afecta directamente los costos operativos. Su tamaño compacto En relación con la capacidad de salida, los hace particularmente valiosos en las aeronaves Hidráulica, donde las limitaciones de peso y espacio son críticas.

El equipo de construcción representa quizás El área de aplicación más grande, donde estas bombas alimentan todo, desde excavador Booms a pistas de excavadora. La capacidad de desplazamiento variable permite operadores para controlar con precisión el movimiento de implementación mientras mantienen óptimo Eficiencia del motor en diferentes condiciones de carga.

Consideraciones de mantenimiento y longevidad

El mantenimiento adecuado es crucial para Maximizando la vida útil y el rendimiento de la bomba del pistón axial. La fabricación de precisión y tolerancias estrechas requeridas para una operación óptima hacen que estas bombas sean sensibles a contaminación y condiciones de fluido inadecuados. Filtración de alta calidad, Análisis regular de fluidos y adherencia a las especificaciones del fabricante para El tipo de líquido hidráulico y los niveles de limpieza son esenciales.

Patrones de desgaste de componentes en el pistón axial Las bombas son predecibles y manejables con el mantenimiento adecuado. Almohadillas de la zapatilla y Las placas de swash en los diseños de placas de swash experimentan las tasas de desgaste más altas debido a su contacto deslizante bajo cargas altas. Los recubrimientos y materiales modernos tienen Vida de componente extendida dramáticamente, pero inspección regular y oportuno El reemplazo sigue siendo importante.

Los sofisticados sistemas de control en Las bombas de desplazamiento variable requieren atención adicional a la electrónica Componentes y limpieza de la válvula de servo. Calibración y sistema regulares Los diagnósticos ayudan a garantizar un rendimiento óptimo y prevenir fallas costosas.
