¿Cuál es la diferencia entre las bombas de pistón axial y radial?

Los sistemas hidráulicos forman la columna vertebral de innumerables aplicaciones industriales, de equipos de construcción y Maquinaria de fabricación de sistemas aeroespaciales y recipientes marinos. En el corazón de estos sistemas se encuentra la bomba del pistón, un componente crucial responsable de Convertir energía mecánica en energía hidráulica. Entre los diversos tipos de Las bombas de pistón disponibles, las bombas de pistón axiales y radiales se destacan como dos de los diseños más utilizados, cada uno que ofrece distintas ventajas para aplicaciones.

Comprender las diferencias fundamentales Entre estos dos tipos de bombas es esencial para ingenieros, técnicos y Cualquier persona involucrada en el diseño o mantenimiento del sistema hidráulico. Mientras que ambas bombas servir la misma función básica de presurizar fluido hidráulico, su interno La construcción, los principios operativos y las características de rendimiento varían de modo significativo. Esta comparación completa explorará las distinciones clave entre las bombas de pistón axial y radial, ayudándole a tomar decisiones informadas para sus aplicaciones hidráulicas.

ComprensiónBombas de pistón axial

Las bombas de pistón axiales cuentan con pistones dispuestos paralelo al eje de transmisión de la bomba, con su movimiento alternativo a lo largo del eje de rotación. Este diseño crea un sistema compacto y eficiente donde los pistones se mueven de un lado a otro dentro de los cilindros dispuestos en una circular Patrón alrededor del eje central.

El funcionamiento de una bomba de pistón axial se basa en una placa de swash o un diseño de eje doblado. En bombas de placa de swash, pistones Deslice dentro de los cilindros en un barril de cilindro que gira con el eje de transmisión. A medida que gira el cañón, los pistones siguen el ángulo de la placa de inyección, creando El movimiento recíproco necesario para la acción de bombeo. El desplazamiento puede ser varió cambiando el ángulo de la placa de swash, haciendo que estas bombas sean ideales para variables Aplicaciones de desplazamiento.

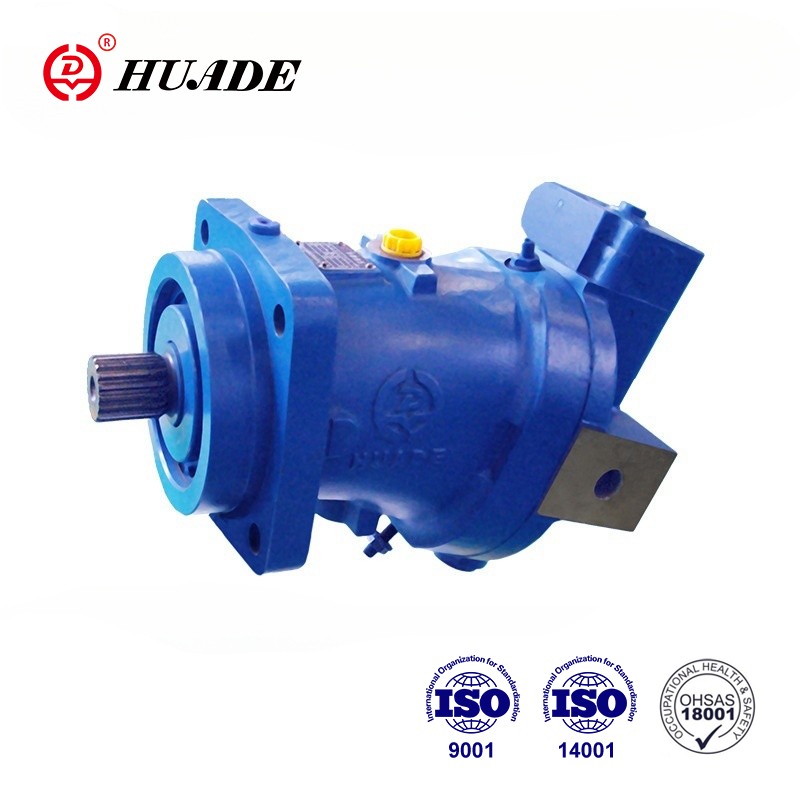

Las bombas de pistón axial de eje doblado funcionan en un Principio similar pero usa un mecanismo diferente. El barril del cilindro es colocado en un ángulo al eje de transmisión, y los pistones están conectados al Conduzca brida a través de bielas y juntas esféricas. Este diseño Por lo general, permite presiones operativas más altas en comparación con la placa de swash diseños.

Las ventajas clave de las bombas de pistón axial Incluye su alta relación potencia / peso, excelente eficiencia a alta presiones y la capacidad de proporcionar desplazamiento variable. Ellos típicamente operar de manera efectiva a presiones que van de 3.000 a 6,000 psi, con algunos Unidades especializadas capaces de manejar presiones de hasta 10,000 psi. El compacto El diseño los hace particularmente adecuados para aplicaciones móviles donde el espacio y El peso son factores críticos.

Sin embargo, las bombas de pistón axial también tienen algunos limitaciones. Pueden ser más sensibles a la contaminación debido al cierre tolerancias entre partes móviles, y pueden producir niveles de ruido más altos en comparación con otros diseños de bombas. Además, la compleja geometría interna puede Hacer que el mantenimiento sea más desafiante y costoso.

Comprender las bombas de pistón radial

Las bombas de pistón radial cuentan con pistones dispuesto perpendicular al eje de transmisión, extendiéndose radialmente hacia afuera desde el centro. En esta configuración, los pistones se mueven y salen radialmente como la bomba opera, creando una acción de bombeo fundamentalmente diferente en comparación con axial diseños.

El tipo más común de bomba de pistón radial Utiliza una cámara o anillo excéntrico para crear el movimiento alternativo. Como el impulso El eje gira, un componente excéntrico hace que los pistones se muevan radialmente hacia adentro y hacia afuera dentro de sus cilindros. Los resortes normalmente devuelven los pistones a su posición extendida durante la carrera de succión, mientras que la cámara excéntrica Los obliga a adentro durante el golpe de presión.

Algunas bombas de pistón radial emplean una diferente diseño donde los pistones se organizan alrededor de un anillo de leva estacionaria, con el barril de cilindro girando alrededor de la leva. Este arreglo puede proporcionar más suave operación y vibración reducida en ciertas aplicaciones.

Las bombas de pistón radial sobresalen en aplicaciones requerir presiones extremadamente altas, a menudo operando efectivamente a presiones excediendo 10,000 psi, con algunas unidades especializadas capaces de manejar presiones hasta 40,000 psi o más. Esta capacidad de presión excepcional los hace Ideal para aplicaciones como prensas hidráulicas, máquinas de moldeo por inyección, y otros procesos industriales de alta presión.

El diseño radial también ofrece excelente Eficiencia volumétrica y puede proporcionar un control de flujo muy preciso. El más grande Las áreas de pistón posibles con arreglos radiales contribuyen a su Capacidades de alta presión y características de operación suaves. Además, Las bombas de pistón radial tienden a ser menos sensibles a la contaminación del líquido en comparación a los diseños axiales, ya que el movimiento radial proporciona una acción de autolimpieza.

Diferencias y comparaciones clave

Capacidades de presión

Una de las diferencias más significativas entre las bombas de pistón axiales y radiales se encuentra en su manejo de presión capacidades. Mientras que las bombas de pistón axial suelen funcionar en los 3.000 a 6,000 Rango de psi, las bombas de pistón radial pueden manejar presiones mucho más altas, a menudo superior a 10,000 psi. Esto hace que las bombas radiales sean la opción preferida para Aplicaciones de ultra alta presión.

Consideraciones de tamaño y peso

Las bombas de pistón axial generalmente ofrecen un Diseño compacto y una mejor relación potencia / peso, haciéndolos ideales para dispositivos móviles Aplicaciones donde el espacio y el peso son una prima. Las bombas de pistón radial tienden a ser más grande y pesado para un desplazamiento equivalente, pero su robusto La construcción permite una mayor operación de presión.

Eficiencia y rendimiento

Ambos tipos de bombas pueden lograr una alta eficiencia niveles, pero su máxima eficiencia ocurre en diferentes condiciones de funcionamiento. Las bombas de pistón axiales típicamente demuestran una excelente eficiencia en una amplia Rango operativo, particularmente a presiones moderadas a altas. Pistón radial Las bombas a menudo muestran una eficiencia superior a presiones muy altas donde su diseño Las ventajas se vuelven más aparentes.

Mantenimiento y durabilidad

Los requisitos de mantenimiento difieren significativamente entre los dos diseños. Bombas de pistón axial, con su complejo Mecanismos de placa de swash o del eje doblado, pueden requerir un mantenimiento más frecuente y experiencia especializada para reparaciones. Bombas de pistón radial, con su más simple El movimiento radial, a menudo proporciona una vida útil más larga en aplicaciones de alta presión pero puede requerir estructuras de soporte más robustas debido a su peso y tamaño.

Consideraciones de costos

Costo inicial, gastos de mantenimiento y El costo total de propiedad varía entre los dos tipos de bomba. Bombas de pistón axial Por lo general, tienen costos iniciales más bajos y están más fácilmente disponibles, haciéndolos atractivo para muchas aplicaciones. Bombas de pistón radial, mientras que potencialmente más Inicialmente, puede proporcionar un mejor valor en aplicaciones de alta presión donde sus capacidades de presión superiores eliminan la necesidad de Componentes del sistema.

Consideraciones específicas de la aplicación

La elección entre pistón axial y radial Las bombas finalmente dependen de los requisitos específicos de su sistema hidráulico. Equipos móviles como excavadoras, grúas y maquinaria agrícola Por lo general, favorecer las bombas de pistón axiales debido a su tamaño compacto, variable Capacidades de desplazamiento y una excelente relación potencia / peso.

Aplicaciones industriales que requieren extremadamente Altas presiones, como formación de metal, moldeo por inyección o pruebas hidráulicas El equipo, a menudo se beneficia de las capacidades de presión superiores de Radial Bombas de pistón. El funcionamiento suave y las características de control precisas de Las bombas radiales también las hacen adecuadas para aplicaciones que requieren alta precisión y pulsación mínima.
