¿Alguna vez te has preguntado cómo equipos de construcción masivos como excavadoras y excavadoras obtienen su increíble poder? El secreto se encuentra en un dispositivo fascinante llamado motor de pistón axial hidráulico. No se preocupe si eso suena complicado: al final de esta guía, ¡comprenderá exactamente cómo funcionan estas increíbles máquinas!
¿Qué es un motor de pistón axial hidráulico?
Piense en un motor de pistón axial hidráulico como un traductor. Toma la potencia del aceite presurizado (energía hidráulica) y la convierte en movimiento de giro (energía mecánica) que puede mover cosas pesadas.
Analogía simple:Imagine apretar un globo de agua: la presión que crea es similar a la presión hidráulica. Ahora imagine que la presión podría girar una rueda para levantar objetos pesados. Eso es básicamente lo que hace un motor de pistón axial hidráulico, pero mucho más eficiente y poderosamente.
¿Por qué son tan importantes estos motores?
Estos motores son como los músculos de la maquinaria pesada. Se usan en:
La magia detrás de la máquina: cómo funciona
La versión simple
Aquí está la idea básica en cuatro sencillos pasos:
- El aceite de alta presión entrael motor a través de puertos especiales
- Los pistones son empujadospor este aceite presurizado
- El movimiento lineal se convierte en rotaciónA través de un inteligente sistema de placa inclinada
- El eje giratorioofrece energía para mover equipos pesados
El proceso detallado
Vamos a profundizar en lo que sucede dentro:
Paso 1: Entrada de presión
El fluido hidráulico de alta presión (generalmente aceite especial) fluye hacia el motor a través de un componente llamado placa de válvula. Esta placa tiene aberturas en forma de riñón que controlan exactamente cuándo y dónde va el fluido.
Paso 2: potencia del pistón
Dentro del motor, hay varios pistones (generalmente 5, 7 o 9) dispuestos en un patrón circular dentro de algo llamado bloque de cilindro. Cuando el fluido presurizado golpea estos pistones, los empuja hacia afuera con una fuerza tremenda.
Paso 3: el truco de conversión
¡Aquí es donde sucede la magia! Los pistones no solo se mueven directamente, están conectados con los dos:
- Una placa inclinada (llamada placa de swash), o
- Un sistema de eje doblado (llamado diseño de eje doblado)
A medida que los pistones entran y salen, esta conexión inclinada obliga a girar todo el bloque de cilindros a girar, al igual que pedalear una bicicleta convierte el movimiento de la pierna en rotación de la rueda.
Paso 4: Entrega de energía
El bloque giratorio del cilindro está conectado a un eje de salida que gira y entrega energía a lo que sea necesario, pistas sobre una excavadora, ruedas en un cargador o brazos en una grúa.
Partes clave y lo que hacen
Desglosemos los componentes principales:
Componentes esenciales
| Parte | Que hace | Por que importa |
|---|---|---|
| Bloque de cilindros | Alberga los pistones y gira | Como el bloque del motor en un automóvil |
| Pistones | Convertir la presión en movimiento | Los "músculos" del motor |
| Swashplate/eje doblado | Cambia el movimiento lineal de rotación | El sistema de "transmisión" |
| Placa de válvula | Controla el tiempo del flujo de fluido | Como los semáforos para el flujo de petróleo |
| Eje | Ofrece energía a la carga | La potencia de salida final |
| Zapatos de pistón | Reducir la fricción | Mantenga todo funcionando sin problemas |
| Sellos y rodamientos | Evitar fugas y rotación de soporte | Mantener la eficiencia y la durabilidad |
Cómo funcionan estas piezas juntas
La placa de la válvula dirige el aceite a los pistones en el momento preciso. Los pistones presurizados empujan contra la placa inclinada, obligando al bloque del cilindro a girar. Los sellos y los rodamientos aseguran un funcionamiento suave sin pérdida de energía.
Dos tipos de diseño principales
Hay dos formas populares de construir estos motores:
Diseño de placa de manchas
Cómo funciona:Los pistones se alinean paralelos al eje principal y se deslizan contra una placa inclinada
Lo mejor para:Aplicaciones de control precisas, espacios compactos
Piense en ello como:Una rueda de bicicleta donde los radios (pistones) empujan contra una superficie inclinada
Utilizado en:Máquinas de moldeo por inyección, automatización de fábrica

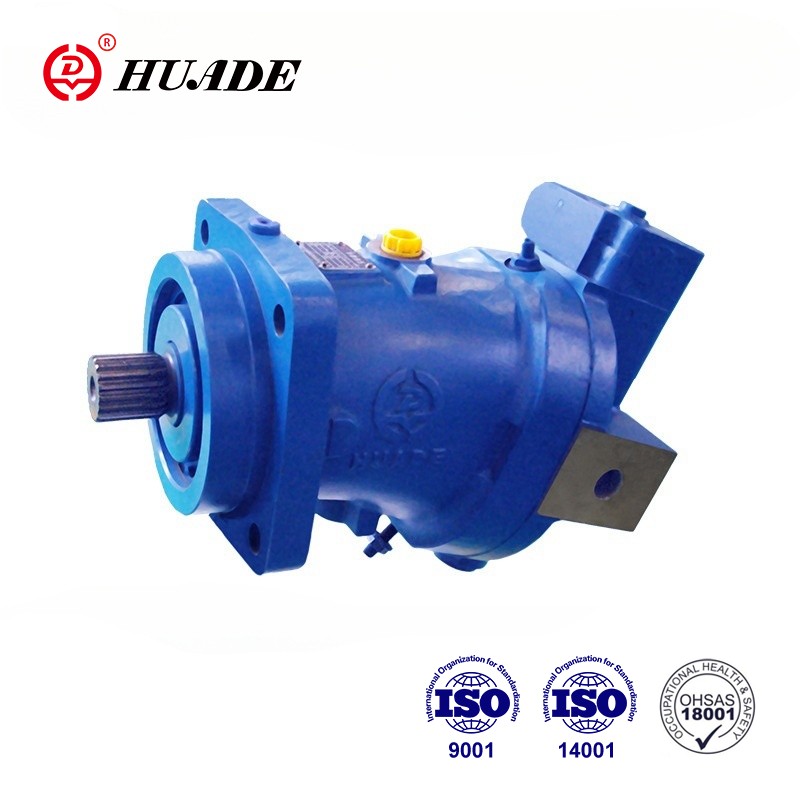

Diseño de eje doblado
Cómo funciona:Todo el conjunto del pistón está en ángulo en comparación con el eje de salida
Lo mejor para:Aplicaciones de servicio pesado que necesitan mucho torque
Piense en ello como:Una articulación de codo doblada que convierte el movimiento
Utilizado en:Equipo minero, maquinaria de construcción
Comparación rápida
| Característica | Placa de manchas | Eje doblado |
|---|---|---|
| Tamaño | Más compacto | Más grande |
| Costo | Menos costoso | Más caro |
| Esfuerzo de torsión | Bien | Excelente |
| Velocidad | Excelente | Bien |
| El mejor uso | Trabajo de precisión | Elevación pesada |
Rendimiento: lo que hace que estos motores sean especiales
Por qué son tan poderosos
Los motores de pistón axial hidráulico son como los atletas del mundo del motor. Esto es lo que los hace especiales:
- Alta eficiencia:Convierten el 85-95% de la energía hidráulica en trabajos mecánicos útiles. ¡Eso es como obtener 95 centavos de valor por cada dólar que gaste!
- Increíble torque:Pueden generar una fuerza de torsión masiva, incluso a bajas velocidades. Imagine poder girar lenta pero poderosamente un perno gigante.
- Control preciso:Puede ajustar su velocidad y potencia con mucha precisión, como tener un interruptor de tenencia para una fuerza increíble.
- Durabilidad:Con la atención adecuada, pueden trabajar de 8,000-12,000 horas, ¡es como correr sin parar durante más de un año!
Los números que importan
- Eficiencia:85-95% (mucho mejor que otros tipos de motor)
- Presión:Puede manejar 350-450 bar (¡eso es aproximadamente 5,000-6,500 libras por pulgada cuadrada!)
- Rango de velocidad:100-3,000 rotaciones por minuto
- Esperanza de vida:8,000-12,000 horas de operación
Aplicaciones del mundo real
Sitios de construcción
Cuando ves una excavadora excavando o una excavadora empujando la Tierra, los motores de pistón axial hidráulico están haciendo el trabajo pesado. Proporcionan el control preciso necesario para operar el cubo, las pistas y otras partes móviles.
Fábricas
En las plantas de fabricación, estos motores ejecutan máquinas de moldeo de inyección que fabrican piezas de plástico, operan prensas pesadas y equipos de línea de montaje de energía.
Minas
Los camiones mineros gigantes y el equipo de perforación dependen de estos motores para manejar las condiciones extremas y las cargas masivas que se encuentran en las operaciones mineras.
Granjas
Los tractores y cosechadores modernos usan estos motores para impulsar las implementos, impulsar las ruedas y operar sistemas hidráulicos que hacen que la agricultura sea más eficiente.
Problemas comunes y cómo solucionarlos
Incluso las mejores máquinas pueden tener problemas. Estos son los problemas más comunes y sus soluciones:
| Problema | Síntomas | Causas comunes | Soluciones rápidas |
|---|---|---|---|
| Rotación débil | Giro lento/débil | Baja presión, flujo insuficiente, fugas internas | Verifique la presión de la bomba, verifique las tasas de flujo, inspeccione sellos |
| Fugas de aceite | Puddles de aceite visible | Sellos desgastados, accesorios sueltos, carcasa agrietada | Reemplace los sellos, apriete las conexiones, inspeccione la carcasa |
| Movimiento desigual | Tartamudeo a bajas velocidades | Aceite sucio, piezas desgastadas, aire en el sistema | Cambiar filtros, sangrar aire, inspeccionar componentes |
| Ruido/vibración | Sonidos inusuales, temblores | Montaje suelto, piezas desgastadas, picos de presión | Apriete los pernos, verifique la alineación, ajuste la presión |
Mantenimiento hecho simple
El mantenimiento regular evita descomposiciones costosas:
El futuro de los motores hidráulicos
Las mejoras tecnológicas incluyen sensores de monitoreo inteligente, materiales avanzados para una vida más larga, operación más tranquila con menos impacto ambiental y ajustes de precisión controlados por computadora.
Preguntas frecuentes
R: Los motores hidráulicos se destacan en aplicaciones de alta velocidad y alta velocidad y pueden manejar mejor las sobrecargas. Los motores eléctricos son mejores para aplicaciones de alta velocidad y carga constante y son más eficientes en energía en general.
A: ¡Sí! Muchos motores de pistón axial hidráulico pueden revertir su funcionamiento para convertirse en bombas. Esto es útil en sistemas que necesitan generar y usar energía hidráulica.
R: Elija Swashplate para instalaciones compactas y control preciso. Elija el eje doblado para aplicaciones de servicio pesado que requieren el máximo par y durabilidad.
R: Estos motores tienen tolerancias muy ajustadas (huecos más pequeños que un cabello humano). Causas de aceite sucio que reduce la eficiencia y acorta la vida del motor dramáticamente.
R: Los precios van desde $ 1,000 para unidades pequeñas a $ 50,000+ para motores grandes de alto rendimiento. La inversión vale la pena a través de su eficiencia y larga vida.
Conclusión: poder en movimiento
Los motores de pistón axial hidráulico son máquinas notables que convierten el concepto simple de presión de fluido en una increíble potencia mecánica. Ya sea que esté operando equipos de construcción, ejecutando maquinaria de fábrica o manteniendo equipos agrícolas, comprender cómo funcionan estos motores lo ayuda a usarlos de manera más efectiva y mantenerlos en funcionamiento.
La próxima vez que vea a una excavadora masiva que levanta sin esfuerzo toneladas de tierra o una máquina de fábrica con precisión, las piezas de metal sabrá el secreto detrás de su poder: el motor de pistón axial hidráulico que trabaja en su magia en el interior.
Recuerde, como cualquier herramienta poderosa, estos motores funcionan mejor cuando se mantienen y operan adecuadamente dentro de sus límites de diseño. Con la atención adecuada, proporcionarán años de servicio confiable y eficiente, lo que demuestra que a veces la mejor tecnología es el resultado de principios de ingeniería brillantemente simples aplicados con precisión y atención.
