Cuando camina por el piso de una fábrica o inspecciona maquinaria pesada, ve las partes visibles de sistemas hidráulicos complejos. Pero dentro de estas máquinas se esconden componentes que hacen que todo funcione sin problemas. La válvula de control direccional WMU es uno de estos componentes críticos, que dirige silenciosamente el fluido hidráulico para hacer que los cilindros se extiendan, retraigan y se detengan exactamente cuando sea necesario.
Si es un ingeniero que selecciona componentes para una máquina nueva, un técnico de mantenimiento que soluciona un problema hidráulico persistente o un gerente de adquisiciones que intenta equilibrar la calidad y el costo, comprender la válvula de control direccional WMU puede ahorrarle tiempo, dinero y dolores de cabeza. Esta guía desglosa todo lo que necesita saber sobre esta válvula de batalla en términos sencillos.
¿Qué hace que la válvula de control direccional WMU sea diferente?
La válvula de control direccional WMU pertenece a una familia de válvulas hidráulicas que controlan dónde fluye el fluido en un sistema. Piense en ello como un controlador de tráfico de aceite hidráulico. Cuando un actuador necesita extenderse, la válvula abre ciertas vías. Cuando necesita retraerse, la válvula cambia a diferentes vías. La WMU logra esto mediante accionamiento mecánico, lo que la distingue de las válvulas controladas eléctricamente.
La designación "WMU" le dice algo importante sobre cómo funciona esta válvula. La "W" significa vía o direccional, lo que indica que controla la dirección del flujo. La "M" indica una actuación mecánica, lo que significa que funciona mediante movimiento físico en lugar de señales eléctricas. La "U" suele aparecer junto a la "R" (como en WMU/R) para indicar el funcionamiento del émbolo del rodillo. Este enfoque mecánico hace que la válvula de control direccional WMU sea particularmente confiable en entornos hostiles donde los componentes electrónicos pueden fallar.
Dentro de la válvula encontrará cuatro componentes principales trabajando juntos. El cuerpo de la válvula alberga todo y proporciona la interfaz de montaje. Un rodillo o palanca se extiende desde el cuerpo, esperando ser contactado por una leva externa o un perro conectado a su equipo en movimiento. Cuando ocurre ese contacto, empuja un carrete de control dentro del cuerpo de la válvula, cambiando las vías hidráulicas. Luego, un resorte de retorno empuja todo a la posición inicial una vez que la leva se aleja.
Cómo funciona realmente la WMU en su sistema
Comprender el funcionamiento de una válvula de control direccional WMU comienza con la comprensión de lo que sucede durante un ciclo típico de una máquina. Digamos que estás usando una prensa hidráulica. A medida que el ariete de la prensa se extiende hacia abajo, una leva montada en el ariete eventualmente hace contacto con el rodillo de su válvula WMU. Ese contacto mecánico empuja el carrete de la válvula a una nueva posición, lo que podría indicar que la siguiente etapa de su proceso comience o activar una función de seguridad.
La belleza de este accionamiento mecánico es su simplicidad y confiabilidad. No hay bobinas de solenoide que se quemen, ni conexiones eléctricas que se corroan y no se requiere presión piloto. La válvula de control direccional WMU convierte la posición física directamente en una señal hidráulica. Esto lo convierte esencialmente en un interruptor de límite hidráulico, perfecto para secuenciar operaciones en las que una acción debe completarse antes de que comience la siguiente.
La válvula se conecta a su sistema a través de patrones de montaje estandarizados. La mayoría de las válvulas WMU siguen los estándares ISO 4401-03-02-0-05 o DIN 24340 Forma A, lo que significa que se montan en lo que se llama una subplaca NG6. Esta estandarización es crucial porque significa que puede intercambiar válvulas de diferentes fabricantes sin tener que rediseñar todo el sistema. Algunas versiones más grandes utilizan montaje NG10, que maneja caudales más altos.
Cuando compre una válvula de control direccional WMU, verá configuraciones descritas como "3/2 vías" o "4/3 vías". Estos números le informan sobre puertos y posiciones. Una válvula de 4/3 vías tiene cuatro puertos (presión, tanque y dos puertos de trabajo etiquetados A y B) y tres posiciones posibles. La posición central es particularmente importante porque determina lo que sucede cuando la válvula no está siendo accionada. Algunos diseños mantienen todo bloqueado en la posición central, manteniendo el actuador en su lugar. Otros permiten el flujo al tanque, liberando presión. La elección correcta depende de su aplicación específica.
Especificaciones técnicas que realmente importan
La válvula de control direccional WMU maneja especificaciones impresionantes que la hacen adecuada para trabajos industriales serios. Los índices de presión máxima suelen alcanzar los 315 bar, lo que se traduce en aproximadamente 4569 libras por pulgada cuadrada. En cuanto a capacidad de flujo, un tamaño NG6 maneja hasta 60 litros por minuto, mientras que las versiones NG10 lo llevan a 120 litros por minuto. Estos números son importantes porque un tamaño insuficiente de una válvula genera caídas de presión y calor, mientras que un tamaño excesivo desperdicia dinero.
El rango de temperatura es otra consideración práctica. La válvula reguladora direccional WMU funciona de forma fiable desde 30 grados Celsius negativos hasta 80 grados Celsius positivos. Esto cubre la mayoría de los entornos industriales, aunque es posible que necesite sellos especiales para condiciones extremas. Hablando de sellos, las válvulas estándar vienen con sellos de NBR (caucho de nitrilo), que funcionan bien con aceites hidráulicos de base mineral. Si su sistema utiliza fluidos sintéticos o funciona en condiciones de alta temperatura, puede especificar sellos FKM (Viton) en su lugar.
Una especificación que a menudo se pasa por alto es la tolerancia radial del émbolo del rodillo. La válvula de control direccional WMU tolera hasta 30 grados de desalineación entre la leva y el rodillo. Esta flexibilidad es increíblemente valiosa durante la instalación y el funcionamiento. Es posible que los soportes de montaje no estén perfectamente alineados, los componentes estructurales podrían flexionarse bajo carga y la expansión térmica podría desplazar ligeramente los componentes. Esa tolerancia de 30 grados mantiene todo funcionando a pesar de estas imperfecciones del mundo real.
La válvula también maneja un amplio rango de viscosidad, de 2,8 a 500 milímetros cuadrados por segundo. Esto significa que funciona con aceites hidráulicos finos en climas fríos y aceites más espesos a temperatura de funcionamiento. Sin embargo, hay una compensación. Una mayor viscosidad aumenta la fricción interna y la caída de presión, por lo que es posible que notes tiempos de respuesta más lentos en arranques en frío.
Mejores prácticas de instalación que no puede ignorar
La instalación correcta de una válvula de control direccional WMU marca la diferencia entre años de servicio confiable y frustrantes llamadas de mantenimiento. Comience con la limpieza. Incluso antes de desembalar la válvula, asegúrese de que su sistema hidráulico cumpla con los estándares de limpieza. ISO 4406 19/17/14 o NAS 1638 Clase 9 representa niveles de contaminación aceptables. Lave bien su sistema antes de la instalación, porque cualquier suciedad que entre en la válvula causará problemas más adelante.
La superficie de montaje importa más de lo que mucha gente cree. Su subplaca debe ser plana, sin rebabas ni rayones alrededor de las aberturas del puerto. Incluso las pequeñas imperfecciones pueden crear vías de fuga o impedir un asentamiento adecuado. Apriete los pernos de montaje según las especificaciones usando un patrón cruzado, tal como lo haría con las tuercas de las ruedas de un automóvil. Esto garantiza una distribución uniforme de la presión y un sellado adecuado.
Al colocar la válvula de control direccional WMU en su máquina, piense en cómo la leva hará contacto con el rodillo. El rodillo puede girar 90 grados en su alojamiento, lo que le brinda flexibilidad en la orientación del montaje. Sin embargo, desea minimizar la carga lateral tanto como sea posible. Si bien la válvula tolera 30 grados de desalineación, operar al borde de esa tolerancia todo el tiempo acelera el desgaste. Trate de lograr un contacto directo y cuadrado entre la leva y el rodillo.
El diseño de la leva merece especial atención aunque técnicamente no forma parte de la válvula en sí. Un perfil de leva mal diseñado puede destruir una excelente instalación de válvula de control direccional WMU. Evite ángulos de rampa pronunciados que creen cargas de impacto. La leva debe hacer contacto suavemente con el rodillo, empujarlo en todo su recorrido sin fuerza excesiva y luego soltarlo limpiamente. Los bordes afilados o las superficies desgastadas de la leva provocan cargas de impacto que dañan tanto la leva como los componentes internos de la válvula.
Problemas comunes y cómo solucionarlos
La válvula de control direccional WMU es mecánicamente robusta, pero no indestructible. Comprender los modos de falla comunes lo ayuda a solucionar problemas rápidamente y prevenir fallas antes de que ocurran.
El problema más frecuente es que el carrete se pegue. Notará síntomas como cambios lentos o incompletos, donde el actuador no llega al final de su carrera o duda durante el movimiento. La causa fundamental suele ser la contaminación. Las partículas de suciedad quedan atrapadas entre el carrete y el orificio, creando una fricción que la fuerza de actuación no puede superar. A veces también verá que el carrete se pega debido a la carga lateral, donde la desalineación hace que el carrete se atasque contra un lado del orificio. La solución pasa por mejorar la filtración, lavar el sistema y comprobar la alineación. En casos graves, es posible que deba reemplazar la válvula por completo si el orificio está rayado.
El desgaste del rodillo y del émbolo se manifiesta como un disparo inconsistente. La válvula de control direccional WMU podría funcionar bien durante docenas de ciclos y luego, de repente, dejar de cambiar. O podría notar que se requiere una fuerza de actuación cada vez mayor. Esto sucede porque las superficies de contacto entre la leva y el rodillo se desgastan con el tiempo, especialmente sin una lubricación adecuada. Las partículas metálicas de este desgaste circulan a través de su sistema, acelerando el desgaste de otros componentes. La prevención implica garantizar que el fluido hidráulico mantenga una película lubricante adecuada y verificar la alineación con regularidad. Una vez que se produce un desgaste significativo, el reemplazo suele ser más rentable que intentar reparar.
El fracaso primaveral es menos común pero más dramático. Si el resorte de retorno se rompe o se atasca, la válvula de control direccional WMU se atasca en la posición accionada y no regresa a neutral. La bicicleta de su máquina se detiene en seco, a menudo en una posición incómoda o insegura. Este modo de falla es la razón por la cual muchos sistemas incluyen características de seguridad redundantes en lugar de depender únicamente de la válvula. La inspección periódica ayuda a detectar la fatiga del resorte antes de que falle por completo, y muchos programas de mantenimiento incluyen el reemplazo preventivo del resorte según el tiempo o el ciclo.
El choque hidráulico crea problemas que pueden no ser inmediatamente obvios. Cuando la válvula de control direccional WMU cambia de posición repentinamente, crea picos de presión transitorios en las líneas. Estos picos generan ruido, aceleran la fatiga de los componentes y pueden provocar daños por cavitación. Lo escuchará como un golpe o un martilleo en las líneas hidráulicas. La solución implica agregar válvulas de mariposa o amortiguadores en la línea de presión para frenar los cambios de flujo. Esto crea una caída de presión adicional, por lo que debe tenerlo en cuenta en el diseño de su sistema.
Estrategias de mantenimiento que realmente funcionan
Mantener una válvula de control direccional WMU funcionando de manera confiable no requiere herramientas exóticas ni capacitación avanzada, pero sí requiere consistencia. La tarea de mantenimiento más importante es también la más sencilla: mantener limpio el fluido hidráulico. Cambie el líquido según las recomendaciones del fabricante, no sólo cuando parezca sucio. El aceite hidráulico se degrada químicamente con el tiempo incluso si todavía parece limpio. Utilice filtros clasificados para su aplicación y cámbielos según lo programado.
Controle la presión de su sistema con regularidad. Una caída repentina de presión podría indicar una fuga interna en la válvula. La pérdida gradual de presión durante semanas o meses sugiere degradación del sello. Detectar estas tendencias con antelación le permite programar el mantenimiento durante el tiempo de inactividad planificado en lugar de tener que lidiar con una parada de emergencia.
Preste atención a los ruidos inusuales. La válvula de control direccional WMU debe funcionar silenciosamente excepto por un ligero clic cuando cambia de posición. Los sonidos de chirridos, chirridos o golpes indican problemas. El chirrido suele significar contaminación, los chirridos indican una lubricación insuficiente y los golpes indican un choque hidráulico.
Verifique el estado de la leva y el rodillo durante las inspecciones de rutina. Busque signos de desgaste, rayaduras o deformaciones. Una superficie de leva desgastada aún podría activar la válvula, pero crea una carga de impacto que acelera el desgaste interno. El rodillo debe girar libremente sobre su cojinete. Si está congelada en su lugar, la leva se arrastra por la superficie del rodillo en lugar de rodar suavemente, generando calor y desgaste excesivos.
Mantenga registros de mantenimiento detallados. Tenga en cuenta cuándo cambia los filtros, cuándo lava el sistema y cualquier síntoma que observe. A menudo surgen patrones que le ayudan a predecir problemas antes de que causen fallas. Por ejemplo, si nota que el carrete se atasca después de aproximadamente 10 000 ciclos, puede planificar el reemplazo preventivo a los 8 000 ciclos.
Alternativas OEM versus alternativas compatibles: tomar la decisión correcta
El mercado de válvulas de control direccional ofrece tanto productos de fabricantes de equipos originales como alternativas compatibles. Bosch Rexroth establece el estándar como principal fabricante de equipos originales (OEM) de válvulas WMU, con décadas de rendimiento comprobado en todas las industrias. Sus válvulas aparecen en aplicaciones que van desde equipos de construcción hasta plantas de procesamiento de productos químicos, desde equipos de apoyo terrestre aeroespaciales hasta sistemas marinos.

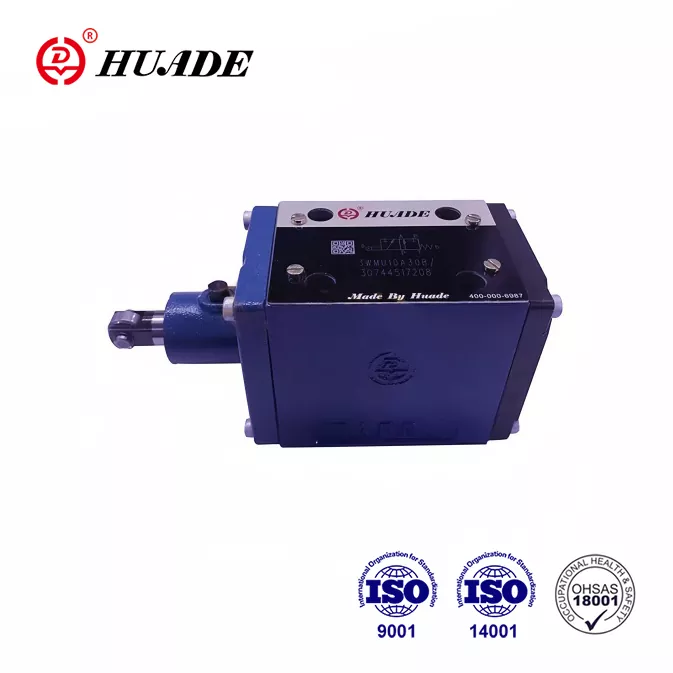

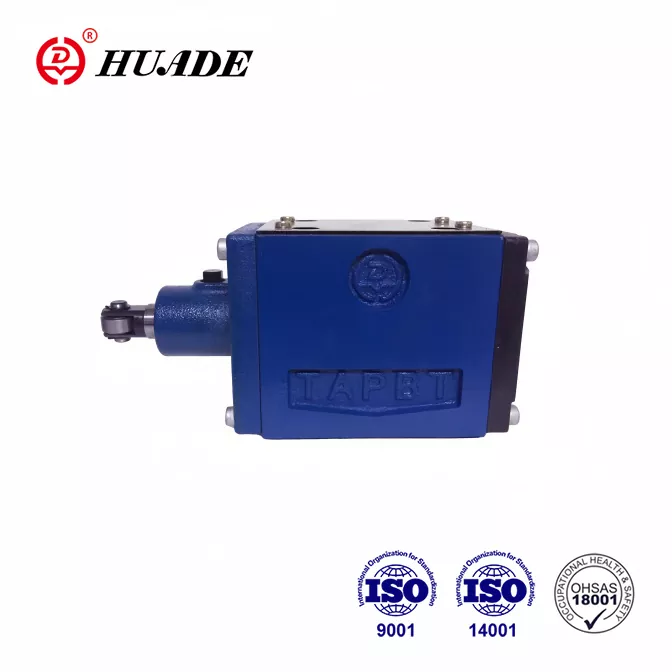

Fabricantes compatibles como Huade Hydraulic producen válvulas que cumplen con los mismos estándares y ofrecen montaje intercambiable. Estas alternativas suelen costar entre un 20 y un 30 por ciento menos que los productos OEM, lo que parece atractivo cuando se gestiona un presupuesto. La verdadera pregunta es si ese ahorro de costos tiene sentido para su aplicación específica.
Para sistemas de misión crítica donde las fallas crean riesgos de seguridad o tiempos de inactividad extremadamente costosos, las válvulas OEM tienen sentido. Piense en una válvula de control direccional WMU que controla la dirección en una embarcación marina o coloca cargas pesadas en una acería. La prima que usted paga por la calidad OEM es un seguro contra los costos catastróficos de una falla. Las válvulas OEM suelen mostrar un mejor rendimiento en entornos de alta vibración y mantienen sus especificaciones durante más ciclos.
Para aplicaciones menos críticas con ciclos de trabajo más bajos, las válvulas compatibles pueden optimizar su costo total de propiedad. Una válvula de control direccional WMU que secuencia una prensa de baja velocidad en un taller no enfrenta las mismas demandas que una en producción continua. Los ahorros de costos de las válvulas compatibles le permiten almacenar repuestos o actualizar otros componentes del sistema. Solo asegúrese de comprar a proveedores acreditados que realmente cumplan con los estándares que afirman y puedan proporcionar documentación.
Una estrategia inteligente implica un abastecimiento dual. Utilice válvulas de control direccional OEM en rutas críticas donde una falla detiene la producción o crea problemas de seguridad. Especifique válvulas compatibles para funciones secundarias en las que pueda permitirse una confiabilidad ligeramente reducida. Este enfoque equilibra el riesgo y el costo en todas sus instalaciones.
Aplicaciones del mundo real donde WMU sobresale
La válvula de control direccional WMU brilla en aplicaciones donde se requiere detección de posición mecánica y los componentes eléctricos serían problemáticos. Las máquinas herramienta son un ejemplo perfecto. A medida que la mesa de la fresadora se desplaza hasta su posición final, una leva en la mesa hace contacto con la válvula WMU, lo que activa la siguiente operación. La naturaleza mecánica de esta interacción funciona de manera confiable incluso con rociadores de refrigerante, virutas de metal y variaciones de temperatura que desafiarían a los sensores eléctricos.
Las punzonadoras y los equipos de estampado utilizan válvulas de control direccional ampliamente para operaciones de secuenciación. El ariete de la prensa lleva levas que activan válvulas en posiciones específicas durante la carrera. Una válvula podría indicar cuando el troquel está cerrado para un circuito de retención. Otro podría provocar la expulsión de la pieza. Un tercero podría controlar una puerta de seguridad. Estos enclavamientos mecánicos proporcionan una secuencia confiable sin programación compleja ni paneles eléctricos que agreguen costos y puntos de falla.
Los equipos metalúrgicos operan en algunos de los entornos industriales más hostiles imaginables. Los laminadores, forjas y sistemas de tratamiento térmico combinan altas temperaturas, mucha contaminación y vibraciones intensas. La válvula de control direccional WMU maneja estas condiciones mejor que las alternativas accionadas eléctricamente. Al accionamiento mecánico no le importan las interferencias electromagnéticas, el polvo o las temperaturas extremas que desactivarían los componentes electrónicos.
Las aplicaciones marinas y offshore valoran la confiabilidad del accionamiento mecánico. La niebla salina, la humedad y las vibraciones constantes afectan a los sistemas eléctricos de barcos y plataformas. Una válvula de control direccional WMU que controla la maquinaria de la plataforma o los sistemas de dirección proporciona un funcionamiento confiable sin problemas de corrosión. La naturaleza mecánica también simplifica el mantenimiento, ya que no necesita equipos de diagnóstico electrónico especializados.
Los sistemas de manipulación de materiales utilizan válvulas WMU para paradas límite y detección de posición. Un cilindro de elevación hidráulica se extiende hasta alcanzar una posición preestablecida, donde una leva activa la válvula para detener el movimiento o indicar que está listo para la siguiente operación. Esta retroalimentación mecánica es inmediata y no depende de circuitos de sincronización o sensores que puedan descalibrarse.
Consideraciones de diseño del sistema para un rendimiento óptimo
Integrar una válvula de control direccional WMU en su sistema hidráulico requiere pensar más allá de la válvula misma. La válvula interactúa con todos los demás componentes, por lo que las opciones de diseño a nivel del sistema afectan el rendimiento y la confiabilidad.
El diseño de la línea de presión es más importante de lo que muchos ingenieros creen. Cuando la válvula de control direccional WMU cambia de posición, crea transitorios de flujo que pueden aumentar la presión en todo el sistema. Estos picos de presión tensionan todos los componentes y crean los ruidos de golpe que a menudo se escuchan en los sistemas hidráulicos. Agregar un pequeño orificio o una válvula de mariposa en la línea de presión amortigua estos transitorios. La compensación es una caída de presión adicional y algo de generación de calor, pero la reducción de la carga de impacto prolonga significativamente la vida útil de los componentes.
La capacidad de flujo necesita una cuidadosa adaptación. La válvula de control direccional WMU viene en diferentes tamaños precisamente porque un tamaño no se adapta a todas las aplicaciones. Un tamaño insuficiente crea una caída de presión excesiva, lo que desperdicia energía y genera calor. Sus actuadores responden lentamente y la válvula se calienta. El sobredimensionamiento parece más seguro, pero cuesta más dinero del necesario y, de hecho, puede crear problemas de control en algunas aplicaciones. Calcule cuidadosamente sus requisitos de flujo máximo y seleccione el siguiente tamaño estándar superior.
La filtración merece más atención de la que normalmente recibe. La válvula de control direccional WMU tiene espacios libres estrechos entre el carrete y el orificio, generalmente medidos en micras. Las partículas más pequeñas que las que captan los filtros del sistema estándar aún pueden causar problemas. Considere agregar un filtro de alta eficiencia inmediatamente antes de las válvulas críticas. La caída de presión adicional es mínima y la protección contra la contaminación se traduce en una mayor vida útil de los componentes.
La ubicación de montaje afecta tanto al rendimiento como al acceso de mantenimiento. Colocar la válvula de control direccional WMU donde pueda verla fácilmente durante el funcionamiento ayuda a solucionar problemas. Ser capaz de confirmar visualmente que la leva está en contacto con el rodillo correctamente ahorra horas de dolor de cabeza cuando los circuitos no funcionan como se esperaba. Al mismo tiempo, trate de minimizar los recorridos de plomería entre la válvula y los actuadores que controla. Cada pie extra de manguera o tubo añade caída de presión, posibles puntos de fuga y volumen de fluido atrapado que ralentiza la respuesta.
El futuro del control direccional mecánico
Al observar las tendencias más amplias en los sistemas hidráulicos, es posible que se pregunte cuál será el lugar a largo plazo de la válvula de control direccional WMU. Las válvulas proporcionales electrohidráulicas y los controles electrónicos ofrecen capacidades sofisticadas que las válvulas mecánicas no pueden igualar. Sin embargo, el accionamiento mecánico no se quedará obsoleto en el corto plazo.
La ventaja de confiabilidad de los sistemas mecánicos sigue siendo convincente para ciertas aplicaciones. Cuando el fallo no es una opción y la simplicidad importa, gana la actuación mecánica directa. Las industrias con entornos hostiles continúan eligiendo la válvula de control direccional WMU porque funciona cuando la electrónica no funciona. No hay software que actualizar, ni firmware que corromper ni sensores que recalibrar.
Las consideraciones de costo también favorecen las válvulas mecánicas para muchas aplicaciones. Una válvula de control direccional básica WMU cuesta una fracción de lo que pagaría por un sistema electrónico equivalente. Cuando se tiene en cuenta el tiempo de instalación, la programación y el mantenimiento continuo, la diferencia de costo total se vuelve aún más pronunciada. Para aplicaciones donde el simple control on-off es suficiente, gastar dinero extra en control proporcional tiene poco sentido.
La estandarización continúa mejorando, lo que hace que la válvula de control direccional WMU sea más versátil. A medida que los fabricantes adoptan patrones de montaje y configuraciones de puertos comunes, usted obtiene más libertad para mezclar y combinar componentes de diferentes proveedores. Esta competencia impulsa tanto la innovación como la reducción de costos, beneficiando a los usuarios finales.
Tomar su decisión de selección
Elegir la válvula de control direccional WMU adecuada para su aplicación se reduce a hacer coincidir las especificaciones con los requisitos y al mismo tiempo considerar el costo total de propiedad. Empiece por definir claramente qué necesita que haga la válvula. ¿Qué presiones y caudales debe manejar? ¿Qué condiciones ambientales enfrentará? ¿Cuántos ciclos por día operará? ¿Cuál es la consecuencia del fracaso?
Con los requisitos definidos, evalúe las opciones tanto de fabricantes OEM como compatibles. Solicite documentación técnica completa, no solo literatura de marketing. Busque curvas de rendimiento reales, dibujos dimensionales y recomendaciones de mantenimiento. Tenga cuidado con los proveedores que no pueden proporcionar especificaciones detalladas o que hacen afirmaciones que parecen demasiado buenas para ser verdad.
Considere el panorama del costo total más allá del precio de compra. Una válvula más barata que requiere reemplazo con el doble de frecuencia no ahorra dinero. Tenga en cuenta el tiempo de instalación, la disponibilidad de repuestos, la calidad del soporte técnico y los posibles costos de tiempo de inactividad. A veces, pagar más por adelantado por una válvula de control direccional WMU OEM tiene mucho sentido económico. Otras veces, una alternativa compatible optimiza el valor.
No se olvide del soporte y el servicio. ¿Se pueden conseguir repuestos fácilmente? ¿El fabricante proporciona soporte técnico si tiene preguntas? ¿Hay distribuidores locales que almacenen las válvulas y puedan entregarlas rápidamente cuando necesite un reemplazo de emergencia? Estos factores suelen ser más importantes que las pequeñas diferencias de precios.
La válvula de control direccional WMU representa una tecnología probada que continúa sirviendo bien a la hidráulica industrial. Su simplicidad mecánica proporciona confiabilidad en entornos exigentes donde las alternativas más sofisticadas tienen dificultades. Al comprender cómo funcionan estas válvulas, qué especificaciones son importantes y cómo mantenerlas adecuadamente, podrá implementarlas de manera efectiva en sus sistemas y mantenerlas funcionando durante años. Ya sea que esté diseñando una máquina nueva o manteniendo un equipo existente, la válvula de control direccional WMU merece consideración como una solución robusta y rentable para el control del flujo hidráulico.
