Cuando se trabaja con sistemas hidráulicos, controlar la dirección del flujo es esencial para la seguridad y la eficiencia. La válvula de cartucho Bosch Rexroth M-SR sirve como una válvula de retención confiable que permite que el fluido fluya en una dirección mientras bloquea completamente el flujo inverso. Este componente se ha convertido en una opción estándar en aplicaciones hidráulicas industriales debido a su diseño compacto y rendimiento sin fugas.
¿Qué es la válvula de cartucho M-SR?
La válvula de cartucho M-SR es una válvula de retención hidráulica de tipo rosca fabricada por Bosch Rexroth, una de las empresas líderes en tecnología hidráulica. Esta válvula de cartucho M-SR pertenece a la serie 1X y utiliza un diseño de asiento para controlar el flujo de fluido. La válvula encaja directamente en un bloque colector, lo que ahorra espacio en comparación con las válvulas tradicionales montadas en línea.
La operación básica es sencilla. Cuando el fluido hidráulico empuja contra la válvula en dirección de avance con suficiente presión, el asiento se abre y permite el flujo. Cuando la presión proviene de la dirección inversa, el asiento se sella herméticamente contra su asiento, evitando cualquier reflujo. Este sellado de metal con metal crea un cierre hermético que mantiene la presión del sistema sin degradación con el tiempo.
La válvula de cartucho M-SR viene en dos tipos de instalación: la válvula en ángulo KE para vías de flujo de 90 grados y la válvula en línea KD para vías de flujo rectas. Esta flexibilidad ayuda a los ingenieros a diseñar circuitos hidráulicos compactos que caben en un espacio limitado.
Especificaciones técnicas y rango de tamaños
La válvula de cartucho M-SR está disponible en siete tamaños nominales, designados como NG 6 a NG 30. Cada tamaño maneja diferentes caudales y niveles de presión según los requisitos de la aplicación.
Para sistemas más pequeños, la válvula de cartucho NG 6 M-SR maneja flujos de hasta 6 litros por minuto y opera a presiones de hasta 420 bar. A medida que aumenta el tamaño, la capacidad de flujo crece significativamente. La versión NG 10 gestiona 50 litros por minuto, mientras que la NG 15 puede gestionar 120 litros por minuto. El tamaño estándar más grande, el NG 30, admite caudales de hasta 400 litros por minuto, aunque su presión máxima cae a 250 bar.
La presión de apertura, que es la presión mínima necesaria para abrir la válvula, varía prácticamente desde cero (para las versiones sin resorte) hasta 5 bar. La mayoría de las aplicaciones utilizan el resorte estándar de 0,5 bar, que proporciona un sellado confiable y se abre fácilmente cuando comienza el flujo hacia adelante. Se encuentran disponibles presiones de apertura más altas, como 1,5 bar o 3 bar, para sistemas que necesitan una fuerza de sellado inversa más fuerte.
El rango de temperatura de funcionamiento depende del material del sello. Los sellos NBR estándar funcionan desde 30 grados Celsius negativos hasta 80 grados Celsius positivos. Para aplicaciones de alta temperatura o resistentes a productos químicos, los sellos FKM amplían el límite superior y reducen ligeramente el rango de temperatura fría.
La válvula de cartucho M-SR funciona con varios fluidos hidráulicos, incluidos aceites minerales, fluidos biodegradables y opciones resistentes al fuego. Cuando se utilizan fluidos a base de agua, la temperatura de funcionamiento debe permanecer por debajo de los 60 grados Celsius para mantener la longevidad del sello.
Requisitos de instalación y detalles de montaje
La instalación de la válvula de cartucho M-SR requiere atención a varias especificaciones dimensionales y de superficie. La longitud del cuerpo de la válvula varía según el tamaño, desde 33,3 milímetros para NG 6 hasta 83,3 milímetros para NG 30, con una tolerancia negativa de 0,1 milímetros. La cavidad de instalación sigue el estándar ZN 10001, lo que garantiza la compatibilidad con bloques colectores correctamente diseñados.
Cada tamaño requiere un tapón roscado específico para sellar la cavidad. Por ejemplo, la válvula de cartucho NG 10 M-SR utiliza el número de pieza R913011603, que tiene un diámetro interior de 18 milímetros y una rosca de tubo G 1/2. La versión NG 20 utiliza un tapón más grande con un diámetro interior de 30 milímetros y rosca G 1. Estos tapones se deben engrasar ligeramente antes de la instalación para evitar el rozamiento y garantizar un sellado adecuado.
El acabado de la superficie es importante para un funcionamiento confiable. Las superficies de sellado deben tener un valor de rugosidad entre Rz 8 y Rz 16. La válvula puede montarse en cualquier orientación, aunque evitar bolsas de aire en el circuito ayuda a prevenir la cavitación y el ruido.
Para aplicaciones de alta presión por encima de 350 bar, la aplicación de fijador de roscas Loctite 243 a las roscas del tapón añade seguridad contra el aflojamiento debido a la vibración. La válvula de cartucho M-SR mantiene su capacidad de presión nominal cuando se instala correctamente con valores de torque adecuados.
Características de rendimiento y curvas de flujo
Comprender cómo se comporta la válvula de cartucho M-SR en diferentes condiciones ayuda a los ingenieros a seleccionar el tamaño y el resorte correctos. La relación entre el caudal y la caída de presión sigue una curva no lineal que varía según el tamaño de la válvula y el ajuste de la presión de apertura.
Tomando como ejemplo la válvula de cartucho NG 15 M-SR, cuando fluye 100 litros por minuto con un resorte de 0,5 bar, la caída de presión a través de la válvula mide aproximadamente 0,8 bar. A medida que aumenta el flujo, la caída de presión aumenta más rápidamente debido al aumento de velocidad a través de la apertura de la válvula. Con 120 litros por minuto, la caída de presión alcanza aproximadamente 1,2 bar.
Para válvulas más grandes como la NG 30, la caída de presión sigue siendo menor a caudales equivalentes debido al área de flujo más grande. A 400 litros por minuto, la válvula de cartucho NG 30 M-SR muestra una caída de presión de alrededor de 10 bar, lo que es aceptable en la mayoría de los circuitos de alto caudal.
Estas curvas de rendimiento suponen el uso de aceite hidráulico HLP 46 a 40 grados Celsius. Los cambios de viscosidad afectan la caída de presión, y los fluidos más espesos crean una mayor resistencia. La válvula maneja viscosidades desde 2,8 hasta 500 milímetros cuadrados por segundo, aunque el rendimiento fuera del rango típico debe verificarse para aplicaciones específicas.
El rendimiento del sellado inverso es esencialmente perfecto. Cuando la presión actúa en contra de la dirección de cierre, el asiento se asienta firmemente y evita fugas. Esta característica de estanqueidad hace que la válvula de cartucho M-SR sea adecuada para mantener la presión en cilindros o evitar el flujo inverso en circuitos de bombas.
Aplicaciones y casos de uso comunes
La válvula de cartucho M-SR se utiliza en muchas industrias donde se requiere un funcionamiento confiable de la válvula de retención. En la fabricación de automóviles, estas válvulas protegen los bancos de pruebas de transmisión y los circuitos del sistema de frenos. Una instalación típica podría utilizar una válvula de cartucho NG 20 M-SR en un circuito de prueba de transmisión con un flujo de 200 litros por minuto, donde evitar el reflujo garantiza resultados de prueba precisos y protege equipos costosos.
La maquinaria de envasado depende del posicionamiento preciso del cilindro y la válvula de cartucho M-SR evita la desviación de la carga bloqueando el flujo inverso cuando la válvula direccional se centra. Esta aplicación suele utilizar tamaños más pequeños como NG 10 o NG 15, adaptados a los requisitos de flujo del cilindro.
Los equipos médicos y farmacéuticos exigen un funcionamiento limpio y sin riesgos de contaminación. El diseño de cartucho sellado de la válvula M-SR elimina vías de fuga externas que podrían introducir contaminantes. Estos sistemas normalmente funcionan a presiones moderadas donde la clasificación de 420 bar proporciona un amplio margen de seguridad.
Las máquinas herramienta industriales utilizan la válvula de cartucho M-SR en circuitos de derivación de bombas y aplicaciones de retención de carga de cilindros. La instalación compacta ahorra espacio en el panel y al mismo tiempo ofrece un rendimiento confiable en entornos de producción exigentes. Los equipos de construcción y los sistemas de control de paso de turbinas eólicas también incorporan estas válvulas por su robusta capacidad de alta presión.
La versatilidad de la válvula de cartucho M-SR proviene de su sencillo funcionamiento y su amplia gama de tamaños. Los ingenieros pueden especificar la combinación exacta de tamaño, presión de apertura y material de sellado para satisfacer sus requisitos específicos.
Consideraciones de mantenimiento y vida útil
Una ventaja de la válvula de cartucho M-SR es su larga vida útil con un mantenimiento mínimo. Bosch Rexroth calcula el tiempo medio hasta un fallo peligroso en 150 años en condiciones de funcionamiento normales, lo que se traduce en un funcionamiento prácticamente libre de mantenimiento para la mayoría de las instalaciones.
El principal requisito de servicio implica mantener una limpieza adecuada del fluido. La válvula requiere una filtración de 20 micrómetros o menos para evitar la contaminación por partículas que podrían dañar las superficies de sellado. Cumplir con el nivel de limpieza ISO 4406 20/18/15 garantiza un funcionamiento confiable y una vida útil máxima.
El tapón roscado que sella la cavidad se considera un elemento de desgaste, aunque rara vez es necesario reemplazarlo a menos que la válvula se retire y se reinstale varias veces. Los enchufes de repuesto están disponibles por separado utilizando los mismos números de pieza enumerados para la instalación inicial.
Al operar la válvula de cartucho M-SR en entornos hostiles con altas temperaturas, fluidos agresivos o mucha contaminación, los intervalos de inspección deben acortarse con respecto al supuesto estándar. Monitorear las fugas externas alrededor del tapón roscado y verificar las presiones del sistema periódicamente ayuda a detectar posibles problemas antes de que falle.
El diseño del cartucho sellado protege los componentes internos de la exposición ambiental, lo que contribuye al excelente historial de confiabilidad. A diferencia de las válvulas de retención externas que pueden sufrir corrosión o daños físicos, la válvula M-SR se encuentra protegida dentro del bloque múltiple.
Comparación de alternativas y productos compatibles
Si bien la válvula de cartucho Bosch Rexroth M-SR establece el estándar para el rendimiento de la válvula de retención de alta presión, existen varias alternativas en el mercado. Comprender las diferencias ayuda con las decisiones de abastecimiento y las preguntas de compatibilidad.
Hydac ofrece la serie CSBN de válvulas de retención de cartucho con montaje atornillado similar, pero normalmente con capacidad de 350 bar en lugar de 420 bar. Estas válvulas cuestan un poco menos y ofrecen un rendimiento comparable en aplicaciones que no requieren la clasificación de presión completa. Parker fabrica la serie D1VW, que incluye opciones de monitoreo electrónico para sistemas que necesitan retroalimentación sobre el estado de la válvula.

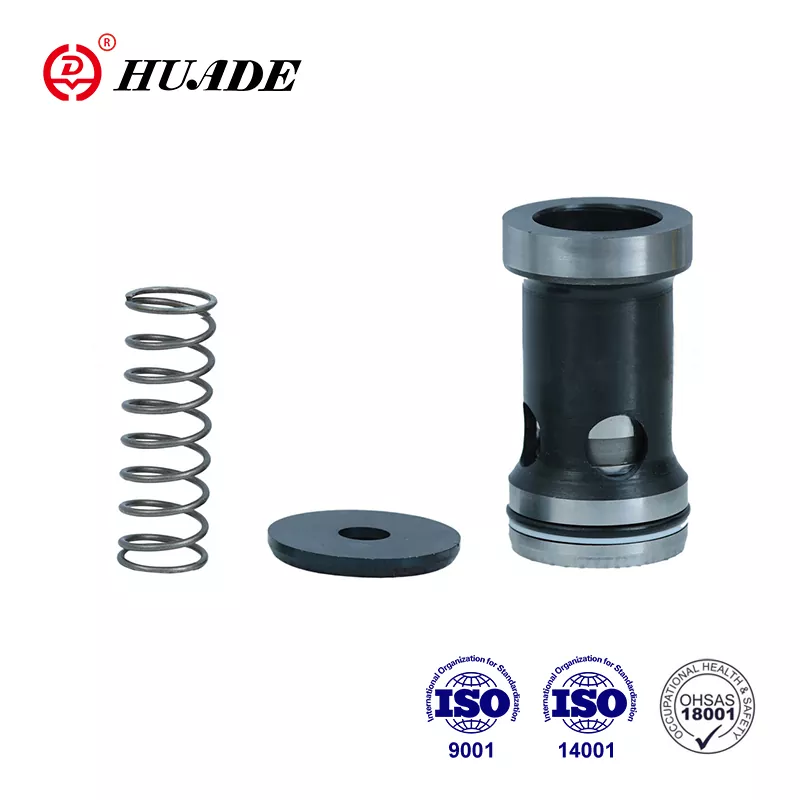

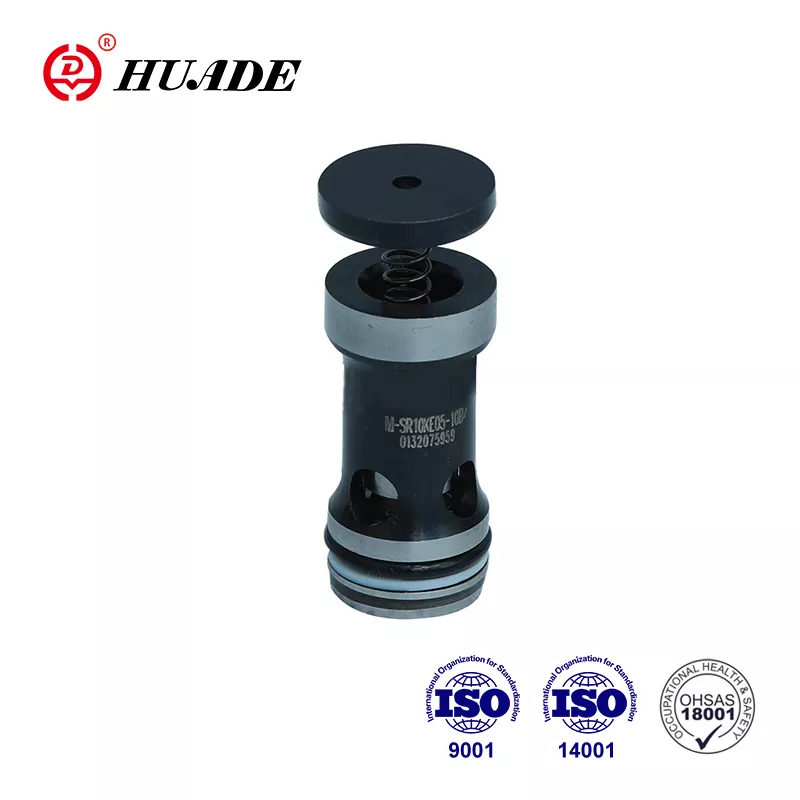

Varios fabricantes en China producen válvulas de cartucho compatibles con las especificaciones M-SR. Empresas como Huade y Hengli fabrican válvulas que coinciden con las características dimensionales y de rendimiento a precios más bajos. Estas alternativas pueden funcionar bien en aplicaciones no críticas o donde las restricciones presupuestarias son significativas. La consideración clave es verificar que el fabricante mantenga un control de calidad adecuado y proporcione documentación de certificación ISO.
Al seleccionar entre la válvula de cartucho M-SR original de Bosch Rexroth y alternativas compatibles, tenga en cuenta la importancia de la aplicación, los niveles de certificación requeridos y la disponibilidad de soporte local. Los sistemas críticos que no pueden tolerar fallas deben utilizar equipos originales. Las aplicaciones menos exigentes podrían aceptar productos compatibles para reducir costos.
Dónde comprar e información sobre precios
La válvula de cartucho M-SR está disponible a través de múltiples canales según su ubicación y los requisitos de cantidad. Bosch Rexroth opera una tienda en línea oficial en [store.boschrexroth.com](http://store.boschrexroth.com/) donde las configuraciones estándar se envían en un plazo de uno a tres días. Los números de pieza siguen un formato específico, como R900350797 para una válvula angular NG 30 KE con resorte de 0,5 bar.
Distribuidores autorizados como BuyRexroth ofrecen la válvula de cartucho M-SR con precios transparentes y opciones de envío a todo el mundo. Estos distribuidores suelen tener en stock tamaños comunes y pueden solicitar configuraciones especiales directamente de fábrica. Los plazos de entrega para piezas estándar suelen ser cortos, mientras que las especificaciones personalizadas pueden requerir varias semanas.
El precio varía significativamente según el tamaño y la configuración de la válvula. Los tamaños más pequeños como la NG 6 suelen costar entre 50 y 80 dólares, mientras que las válvulas grandes NG 30 pueden alcanzar los 200 dólares o más. Las alternativas compatibles de fabricantes chinos pueden tener precios entre un 20 y un 40 por ciento más bajos, aunque las cantidades mínimas de pedido pueden ser mayores que las preferidas para proyectos pequeños.
Para aplicaciones especializadas que requieren sellos FKM o presiones de apertura no estándar, solicitar una cotización directamente a los distribuidores o al fabricante a menudo produce los mejores resultados. El soporte técnico puede ayudar a confirmar que la configuración de la válvula de cartucho M-SR seleccionada coincide con los requisitos de la aplicación antes de la compra.
Consideraciones de diseño para la integración del sistema
La integración de la válvula de cartucho M-SR en un sistema hidráulico requiere una cuidadosa atención al diseño del colector y al diseño del circuito. La válvula se instala en una cavidad estándar que debe mecanizarse con dimensiones precisas. Trabajar con proveedores de colectores que siguen el estándar ZN 10001 garantiza un ajuste y rendimiento adecuados.
La dirección del flujo a través de la válvula de cartucho M-SR debe alinearse con el diseño del circuito. La flecha en el cuerpo de la válvula o el símbolo del catálogo indica la dirección del flujo libre. Instalar la válvula al revés bloqueará todo el flujo, por lo que es importante la verificación durante el montaje. Algunos ingenieros marcan el bloque múltiple con flechas de dirección del flujo para evitar errores de instalación.
Los cálculos de caída de presión deben tener en cuenta las características de la válvula a los caudales esperados. Si bien la caída de presión a través de la válvula de cartucho M-SR suele ser pequeña en comparación con otras restricciones del circuito, las aplicaciones de alto flujo se benefician al seleccionar el siguiente tamaño más grande para minimizar la pérdida de energía y la generación de calor.
La selección de la presión de apertura afecta tanto la resistencia al flujo directo como la fuerza de sellado inversa. Las aplicaciones que necesitan una resistencia mínima hacia adelante deben utilizar presiones de apertura más bajas, como 0,2 bar o incluso la versión sin resorte. Los sistemas que deben mantener la presión contra cargas variables se benefician de presiones de apertura más altas que proporcionan un sellado más fuerte.
Los ciclos de temperatura y la compatibilidad de los fluidos deben verificarse durante la fase de diseño. Si el sistema sufre temperaturas extremas o utiliza fluidos especiales, confirmar la compatibilidad del material del sello evita fallas prematuras. La opción de sello FKM extiende la resistencia química para aplicaciones que involucran aditivos agresivos o temperaturas elevadas.
Conclusión
La válvula de cartucho Bosch Rexroth M-SR proporciona una función de válvula de retención confiable en un paquete compacto adecuado para sistemas hidráulicos de alta presión. Su diseño de cartucho atornillado simplifica la instalación y elimina las vías de fuga externas. La gama de tamaños desde NG 6 hasta NG 30 cubre requisitos de flujo desde cilindros pequeños hasta grandes circuitos industriales.
Seleccionar la configuración correcta de la válvula de cartucho M-SR implica hacer coincidir el tamaño de la válvula con los requisitos de flujo, elegir la presión de apertura adecuada para la aplicación y verificar la compatibilidad del sello con las condiciones de operación. La excelente vida útil y los mínimos requisitos de mantenimiento hacen de esta válvula una opción rentable durante toda la vida útil del sistema.
Ya sea diseñando un nuevo circuito hidráulico o reemplazando componentes existentes, comprender las capacidades y los requisitos de instalación de la válvula de cartucho M-SR ayuda a garantizar una implementación exitosa. La amplia disponibilidad y el extenso historial de aplicaciones brindan confianza al especificar este componente hidráulico probado.
