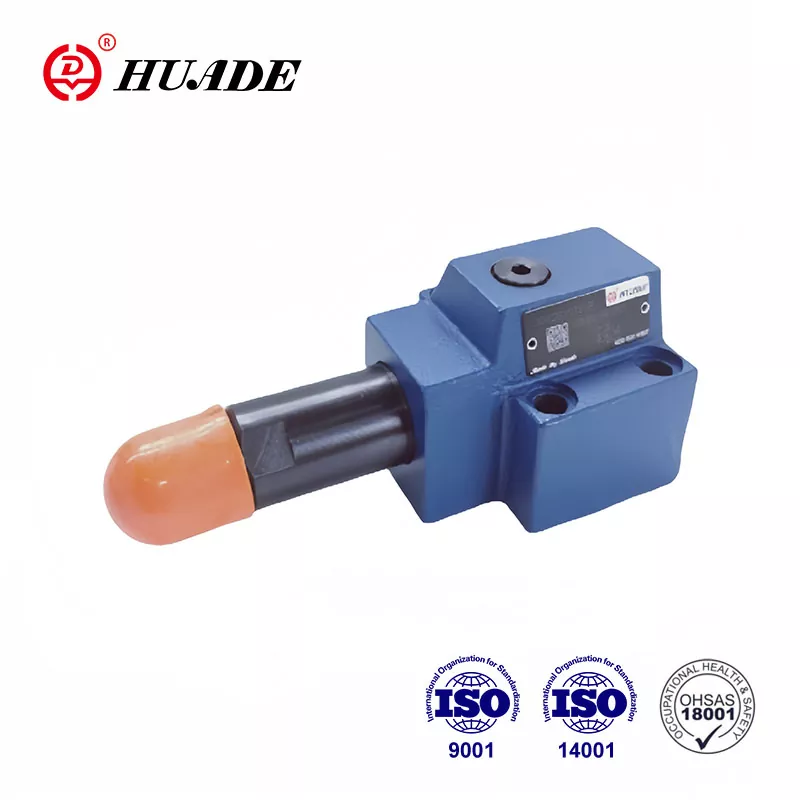

La válvula secuencial de presión tipo DZ 10 DP es una válvula secuencial de presión de accionamiento directo. Se utiliza para la secuenciación dependiente de la presión de un segundo sistema. Se vende ampliamente en China y en países extranjeros con alta calidad y precio más bajo. La válvula de secuencia de presión Huade® cumple totalmente con los estándares internacionales en la industria hidráulica. Al introducir la tecnología avanzada de Rexroth, las válvulas hidráulicas Huade® son compatibles con el rendimiento de Rexroth.
|
Datos técnicos |
|
|
Presión de entrada, puerto P, B (X） (MPa) |
hasta 31,5 |
|
Presión de salida, conexión A (MPa) |
a 21.0 |
|
Contrapresión, puerto T (MPa) |
a 16.0 |
|
Flujo máximo permitido (L/min) |
a 80 |
|
fluidos |
Aceite mineral (para sello NBR) o éster de fosfato (para sello FPM) |
|
Rango de viscosidad (mm ²/s) |
10~800 |
|
Rango de temperatura del fluido (℃) |
-30 hasta +80 |
|
Limpieza de fluidos (um) |
Limpieza del fluido Grado máximo permitido de contaminación del fluido según NAS 1638 Clase 9 |
|
Flujo máx. (L/min) |
hasta 80 |
Características:
▶ Para montaje sobre placa
▶ 4 clasificaciones de presión
▶ 4 elementos de ajuste:
. Botón giratorio
. Funda con hexágono y tapa protectora.
. Botón giratorio bloqueable con escala
. Botón giratorio con escala
▶ Con conexión para manómetro
▶ Válvula antirretorno, opcional
▶ Patrón de montaje según DIN 24 340, forma D, ISO 5781 y CETOP - RP 121H
Solicitud:
Esta válvula de secuencia de presión DZ 10 DP puede usarse ampliamente en sistemas hidráulicos de maquinaria de elevación y transporte, maquinaria de construcción, vehículos industriales, máquinas herramienta, barcos, metalurgia y otros equipos.
La presión secuencial se ajusta mediante el elemento de ajuste (1).
El resorte de compresión (2) mantiene la corredera de control (3) en la posición inicial y la válvula está cerrada. La presión en la conexión A se produce a través del conducto de control (4) en la zona del émbolo de la corredera de control (3) opuesta al resorte de compresión (2). Cuando la presión alcanza el valor establecido en el resorte de compresión (2), el carrete de control (3) se mueve y abre la conexión A a B. El sistema que está conectado al puerto B se secuencia sin que caiga la presión en el canal A.
La señal de control se obtiene a través de la línea de control (4) desde el puerto A o externamente a través de la conexión X.
Dependiendo de la aplicación de la válvula, el aceite de drenaje de fugas se puede conducir externamente a través de la conexión Y o internamente a través de B.
estructura del DZ 10 DP 1 -40B
Símbolos del DZ 10 DP-10B
