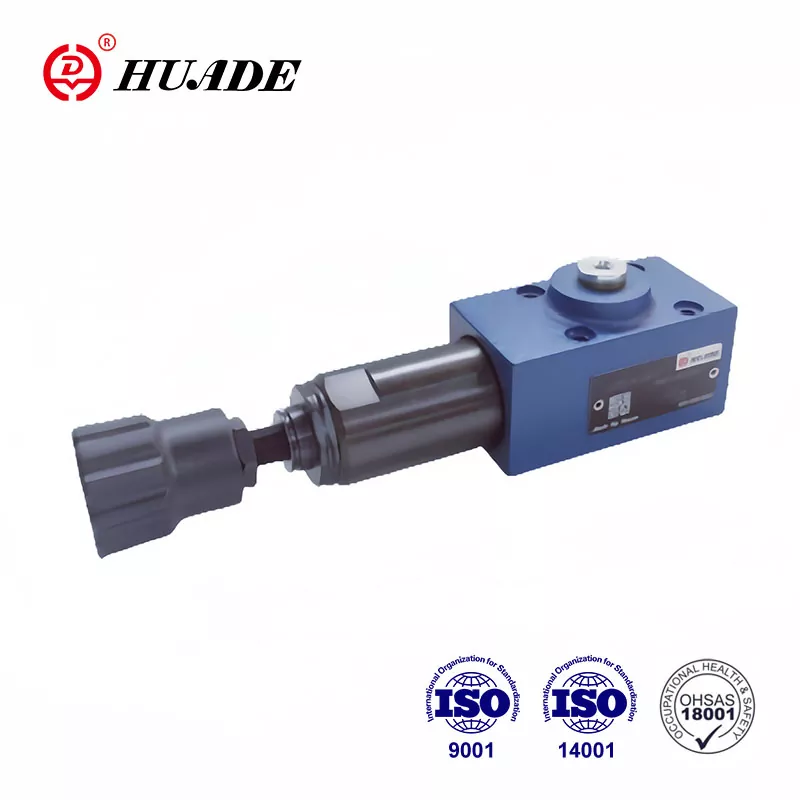

La válvula tipo DZ 6 DP es una válvula de secuencia de presión de accionamiento directo. A través de dos cooperaciones profundas y a largo plazo con Rexroth, las válvulas de presión hidráulica Huade® pueden igualar a Rexroth en rendimiento. Esta válvula de secuencia de presión puede usarse ampliamente en el sistema hidráulico de maquinaria de elevación y transporte, maquinaria de construcción, vehículos industriales, máquinas herramienta, barcos, metalurgia y otros equipos.
|
Datos técnicos |
|
|
Presión de entrada, puerto P, B (X） (MPa) |
hasta 31,5 |
|
Presión de salida, conexión A (MPa) |
a 21.0 |
|
Contrapresión, puerto T (MPa) |
a 16.0 |
|
Flujo máximo permitido (L/min) |
a 60 |
|
fluidos |
Aceite mineral (para sello NBR) o éster de fosfato (para sello FPM) |
|
Rango de viscosidad (mm ²/s) |
10~800 |
|
Rango de temperatura del fluido (℃) |
-30 hasta +80 |
|
Limpieza de fluidos (um) |
Limpieza del fluido Grado máximo permitido de contaminación del fluido según NAS 1638 Clase 9 |
|
Flujo máx. (L/min) |
hasta 60 |
Características:
▶ Para montaje sobre placa
▶ 5 etapas de presión
▶ 4 elementos de ajuste:
. mando giratorio
. Tornillo de cabeza con hexágono y capuchón protector,
Botón giratorio bloqueable con escala
Botón giratorio con escala
▶ Válvula antirretorno, opcional
▶ Patrón de montaje según DIN 24 340, forma A, ISO 4401 y CETOP - RP 121H
Solicitud:
La válvula de secuencia de presión DZ 6 DP se utiliza para la conexión dependiente de la presión de un segundo sistema.
El ajuste de la presión secuencial se realiza a través del elemento de ajuste (4).
El resorte (3) mantiene el carrete de control (2) en la posición neutral, la válvula está bloqueada. La presión en el canal P se encuentra en la superficie de la corredera de control (2) opuesta al resorte (3) a través del conducto de control (6).
Si la presión en el canal P alcanza el valor ajustado del resorte (3), la corredera de control (2) se mueve hacia la izquierda y se abre la conexión P con A. El sistema en el canal A está conectado sin que caiga una disminución de presión en el canal P.
La señal de control se origina internamente a través de la línea de control (6) del canal P o externamente a través del puerto B (X).
Dependiendo del uso de la válvula, el drenaje del aceite de fuga se realiza externamente a través del puerto T(Y) o internamente a través de A.
estructura del DZ 6 DP 1 -50B
