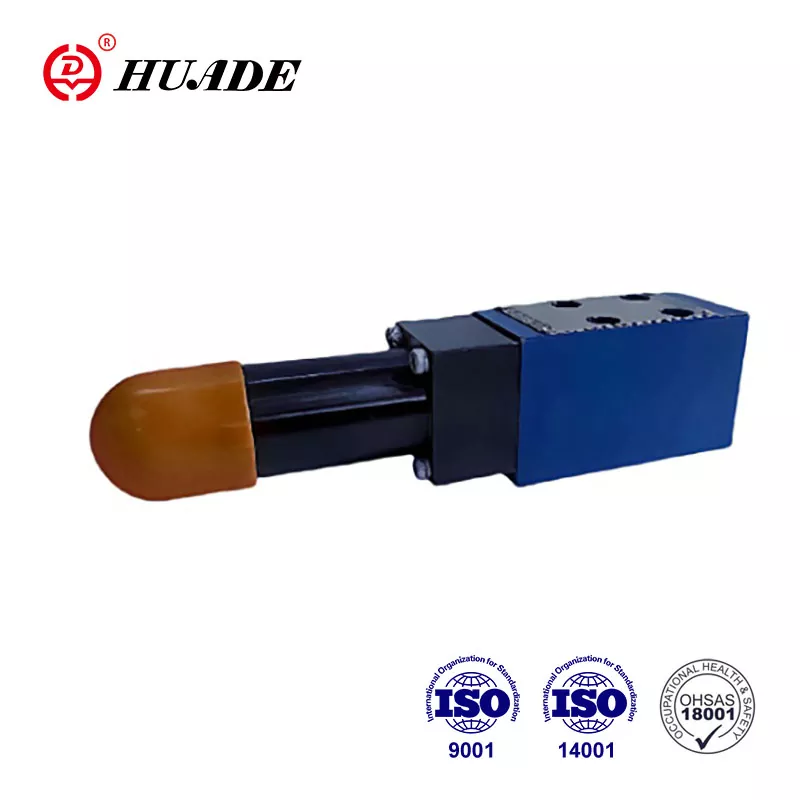

La válvula de secuencia de presión DZ 5 DP se utiliza para dirigir el aceite a un segundo sistema a una presión establecida.
Debido a la introducción de la tecnología avanzada de Rexroth, las válvulas hidráulicas Huade® son compatibles con Rexroth en rendimiento y calidad. El precio es más razonable. La fábrica cuenta con equipos de producción avanzados y estrictos sistemas de prueba de todo el mundo para garantizar el rendimiento superior de los productos.
|
Datos técnicos |
|
|
Presión de entrada, puerto P, B (X） (MPa) |
hasta 210; sin válvula antirretorno hasta 31,5 |
|
Presión de salida, conexión A (MPa) |
a 31,5 |
|
Contrapresión, puerto T (MPa) |
a 6.0 |
|
Flujo máximo permitido (L/min) |
a 30 |
|
fluidos |
Aceite mineral (para sello NBR) o éster de fosfato (para sello FPM) |
|
Rango de viscosidad (mm ²/s) |
10~800 |
|
Rango de temperatura del fluido (℃) |
-30 hasta +80 |
|
Limpieza de fluidos (um) |
Limpieza del fluido Grado máximo permitido de contaminación del fluido según NAS 1638 Clase 9 |
Características:
▶ Para montaje sobre placa
▶ Montaje de brida frontal
▶ 5 rangos de presión
▶ 4 elementos de configuración diferentes
. mando giratorio
. Funda con hexágono y tapa protectora.
. Botón giratorio bloqueable con escala
. Botón giratorio con escala
▶ Válvula antirretorno opcional
▶ Esquema de montaje según DIN 24 340, forma C para placas base
Solicitud:
Esta válvula de secuencia de presión DZ 5 DP puede usarse ampliamente en sistemas hidráulicos de maquinaria de elevación y transporte, maquinaria de construcción, vehículos industriales, máquinas herramienta, barcos, metalurgia y otros equipos.
1. Sección y símbolo de la válvula de secuencia de presión DZ 5 DP
Las válvulas del tipo DZ 5 DP son válvulas de secuencia de accionamiento directo. Este tipo de válvulas se componen básicamente de carcasa (1), corredera de control (2), resorte (3) y elemento de ajuste de presión (4), además, en caso necesario, de válvula antirretorno (5).
La presión a la que la válvula pasa aceite se establece en el elemento de ajuste de presión (4). Los resortes (3) mantienen el carrete de control (2) en la posición inicial y la válvula permanece cerrada. La presión en el puerto P pasa a través de la perforación (6) y el chorro (7) a la zona de funcionamiento del carrete en el extremo opuesto a los resortes de control (3).
Cuando la presión en el puerto P alcanza el valor establecido, el carrete se mueve contra el resorte para conectar el puerto P con el puerto A.
La señal para esto pasa internamente a través de la perforación (6) desde el puerto P.
El aceite ahora pasa al sistema conectado al puerto A, pero la presión en el puerto P no cae.
El aceite piloto también se puede alimentar externamente a través del puerto B(X).
Dependiendo de la aplicación de la válvula, el retorno del aceite piloto puede ser externo a través del puerto T(Y) o interno.
Para permitir el libre flujo de retorno del aceite desde el puerto A al puerto P, se puede incluir una válvula antirretorno (5) si es necesario.
estructura de DZ5DP-3-10B
Símbolos de DZ 5 DP-10B
