Cuando se trabaja con sistemas hidráulicos, se necesitan componentes que mantengan el flujo de fluidos en la dirección correcta. La válvula de retención RVP 25 es un dispositivo confiable diseñado para hacer exactamente eso. Esta válvula permite que el aceite hidráulico fluya libremente en una dirección mientras bloquea cualquier flujo inverso. Es un concepto simple, pero la válvula antirretorno RVP 25 hace este trabajo extremadamente bien en sistemas de presión media a alta.
La RVP 25 pertenece a una familia de válvulas de retención fabricadas por conocidos fabricantes europeos como HYDAC y MHA Zentgraf. También puede encontrar versiones compatibles de empresas como Huade y Hengli. Estas válvulas se montan directamente en colectores, que son bloques metálicos que organizan las conexiones hidráulicas. Este diseño ahorra espacio y hace que la instalación sea más limpia que si se utilizaran accesorios de tubería individuales.
El número "25" se refiere al tamaño nominal de la válvula, que es DN25 o aproximadamente una pulgada de diámetro. Este tamaño maneja caudales de medianos a grandes, normalmente entre 150 y 550 litros por minuto. Esto es suficiente para equipos de construcción, máquinas industriales y sistemas automatizados. La válvula de retención RVP 25 funciona mejor en aplicaciones donde se necesita un flujo unidireccional constante sin ciclos frecuentes.
Cómo funciona realmente la válvula antirretorno RVP 25
Dentro de la válvula de retención RVP 25, encontrará algunas piezas básicas que funcionan juntas. Hay un cuerpo de válvula, un asiento en forma de cono, un pistón o bola móvil, un resorte y sellos de goma llamados juntas tóricas. El diseño es sencillo, lo que lo hace fiable.
Cuando el fluido hidráulico empuja a través de la válvula en la dirección correcta, la presión supera la fuerza del resorte. Esto empuja el pistón lejos de su asiento, creando una abertura por la que pasa el fluido. La caída de presión durante este flujo directo es relativamente baja, normalmente sólo unos pocos bares, incluso con caudales elevados. Esta eficiencia significa que su bomba no trabaja más de lo necesario.
Cuando el líquido intenta fluir hacia atrás, el resorte inmediatamente empuja el pistón contra el asiento. La forma del cono crea un sello hermético y la presión inversa en realidad ayuda a presionar el sello aún más fuerte. Este contacto metal con metal detiene casi todas las fugas. Según los estándares de la industria como DIN EN 12266, la válvula de retención RVP 25 logra lo que se llama clasificación de "fuga cero", aunque una filtración mínima es normal en condiciones del mundo real.
Los diferentes fabricantes utilizan diseños internos ligeramente diferentes. Las versiones HYDAC suelen utilizar un pistón en forma de cono para un control preciso. Los modelos Zentgraf suelen utilizar un diseño de bola, que responde más rápido a presiones más bajas. Ambos enfoques funcionan bien, pero el diseño del cono generalmente proporciona tolerancias más estrictas. La válvula antirretorno RVP 25 de ambos fabricantes maneja aceites hidráulicos de base mineral con una viscosidad de entre 2,8 y 500 milímetros cuadrados por segundo. Querrá mantener el fluido hidráulico filtrado a al menos 20 micrones para evitar la contaminación dentro de la válvula.
Especificaciones técnicas que importan
Comprender las especificaciones de la válvula antirretorno RVP 25 le ayudará a elegir la válvula adecuada para su sistema. La presión de trabajo es uno de los números más importantes. La mayoría de las válvulas RVP 25 manejan hasta 350 bar, lo que equivale a aproximadamente 5000 libras por pulgada cuadrada. Algunas versiones de proveedores como Huade y Hengli están clasificadas para 315 bar, lo que sigue siendo suficiente para la mayoría de las aplicaciones. Esta clasificación de presión se aplica cuando se utiliza aceite mineral estándar a temperaturas normales.
El caudal máximo varía ligeramente entre fabricantes. HYDAC califica su válvula antirretorno RVP 25 con 150 galones por minuto o aproximadamente 568 litros por minuto. Zentgraf y los fabricantes chinos compatibles afirman caudales de entre 400 y 550 litros por minuto. El flujo real que su sistema puede manejar depende de cuánta caída de presión pueda aceptar. A caudales más altos, la caída de presión aumenta, lo que puede afectar la eficiencia general del sistema.
La presión de apertura, también llamada presión de apertura, determina cuándo comienza a abrirse la válvula de retención RVP 25. Las versiones estándar se abren a aproximadamente 7 psi o 0,5 bar. Esto es lo suficientemente bajo como para que la válvula no cree resistencia innecesaria durante el funcionamiento normal. Sin embargo, puede solicitar versiones con presiones de apertura más altas, desde 25 psi hasta 65 psi o 4,5 bar. Las presiones de apertura más altas funcionan mejor en sistemas donde es necesario evitar un ligero reflujo, incluso con una presión inversa mínima. Tenga en cuenta que los fabricantes permiten una tolerancia de más o menos el 30 por ciento en estos valores de presión de apertura.
El rango de temperatura es otra consideración práctica. La válvula antirretorno RVP 25 funciona de forma segura desde 20 grados Celsius negativos hasta 100 grados Celsius positivos. Eso es 4 grados Fahrenheit negativos a 212 grados Fahrenheit. Estos límites provienen de las juntas tóricas de goma, que normalmente están hechas de materiales FPM o NBR. FPM soporta mejor temperaturas más altas, mientras que NBR cuesta menos y funciona bien en condiciones moderadas.
El cuerpo de la válvula está hecho de acero al carbono, a menudo con una capa de fosfato para resistir la corrosión. El pistón o bola en movimiento utiliza acero endurecido para soportar millones de ciclos sin desgastarse. Algunos fabricantes ofrecen revestimiento de zinc como tratamiento de superficie alternativo. Estas opciones de materiales hacen que la válvula antirretorno RVP 25 sea duradera en entornos industriales sucios.
Las opciones de conexión incluyen roscas NPT, puertos de junta tórica SAE y roscas BSPP. Sin embargo, la mayoría de los usuarios instalan la válvula de retención RVP 25 directamente en un colector utilizando pernos en lugar de conexiones roscadas. Este estilo de montaje es más limpio y confiable para sistemas con múltiples válvulas.
Dimensiones físicas y requisitos de instalación
Obtener las dimensiones correctas es importante cuando integra la válvula de retención RVP 25 en su colector hidráulico. La válvula mide aproximadamente 172 milímetros de largo, 79,5 milímetros de alto y su ancho varía según el modelo específico. Eso es alrededor de 6,8 pulgadas de largo y 3,1 pulgadas de alto. La superficie de montaje donde se atornilla la válvula al colector tiene una longitud de 165 milímetros y una anchura de 120 milímetros en las versiones HYDAC.
Los puertos por donde entra y sale el fluido están espaciados 100 milímetros de centro a centro. Este es un espacio estándar utilizado en muchos componentes hidráulicos, lo que facilita el diseño de colectores que se adaptan a múltiples válvulas. El diámetro del puerto en sí es de 28 milímetros, adecuado para accesorios de una pulgada.
Deberá perforar orificios de montaje en su colector para aceptar la válvula de retención RVP 25. Estos orificios deben tener 11,5 milímetros de diámetro y estar separados por 60 milímetros. La mayoría de las instalaciones utilizan de cuatro a seis pernos M10, que tienen 10 milímetros de diámetro. El par recomendado para estos pernos es de 70 Newton-metros, lo que garantiza un sellado hermético sin dañar el cuerpo de la válvula o el colector. Apretar demasiado puede agrietar la carcasa o deformar la superficie de sellado.
Antes de instalar la válvula de retención RVP 25, verifique que la superficie de montaje del colector sea plana y lisa. La rugosidad de la superficie debe ser mejor que 0,8 micrómetros y la planitud debe estar dentro de 0,01 milímetros por 100 milímetros de longitud. Estas estrictas tolerancias evitan fugas alrededor del sello anular. El tamaño de junta tórica estándar para el RVP 25 es de 32 milímetros por 3 milímetros de sección transversal.
Cuando esté listo para la instalación, aplique una fina capa de aceite hidráulico o grasa compatible a la junta tórica. Esta lubricación ayuda a que la junta tórica se asiente correctamente sin torcerse ni pellizcarse. Coloque la válvula de retención RVP 25 en el colector y apriete manualmente todos los pernos de montaje. Luego, apriételos gradualmente en un patrón entrecruzado, similar a cómo apretaría las tuercas de las ruedas de un automóvil. Este ajuste uniforme evita que el cuerpo de la válvula se deforme.
La válvula antirretorno RVP 25 se puede instalar en cualquier orientación. Puede montarlo horizontal, vertical o en ángulo. Solo asegúrese de que la dirección del flujo coincida con la flecha marcada en el cuerpo de la válvula. La flecha muestra la dirección del flujo libre, donde el fluido debe entrar por el puerto P1 y salir por el puerto P2. Instalar la válvula al revés evitará todo flujo, lo que podría dañar la bomba u otros componentes.
El peso es otra consideración a la hora de diseñar un sistema móvil. La válvula antirretorno RVP 25 pesa aproximadamente 5,8 kilogramos, que son aproximadamente 12,8 libras. Esto incluye el cuerpo de la válvula y los accesorios de montaje estándar. Las versiones más grandes con diferentes configuraciones de puertos pueden pesar un poco más.
Comparación de diferentes fabricantes y proveedores
Varias empresas fabrican la válvula antirretorno RVP 25 o equivalentes compatibles. Comprender las diferencias le ayuda a tomar una decisión de compra inteligente basada en su presupuesto y sus necesidades de rendimiento.
HYDAC es probablemente el nombre más reconocido en válvulas de retención hidráulicas. Su válvula de retención RVP 25 ofrece la más amplia gama de opciones de presión de apertura, desde 7 psi hasta 65 psi. Las válvulas HYDAC se someten a rigurosas pruebas y cuentan con la certificación ISO 9001. Encontrará productos HYDAC a través de distribuidores como ValinOnline y Motion Industries en Norteamérica y Europa. La desventaja es el costo. Las unidades HYDAC Check Valve RVP 25 suelen costar entre 300 y 500 dólares estadounidenses, según la configuración. Sin embargo, la disponibilidad es excelente y, por lo general, puede obtener piezas de repuesto rápidamente.
MHA Zentgraf produce modelos de válvula antirretorno RVP 25 principalmente para el mercado europeo. Sus válvulas utilizan un diseño tipo bola en lugar de un pistón cónico, que algunos ingenieros prefieren para presiones de apertura más bajas. Las válvulas Zentgraf son compactas y funcionan bien en espacios reducidos. Cumplen con los estándares DIN y ofrecen opciones de personalización. El precio oscila entre 200 y 400 dólares. Puede encontrar válvulas Zentgraf a través de DirectIndustry y, a veces, en eBay, aunque la disponibilidad fuera de Europa puede ser limitada.

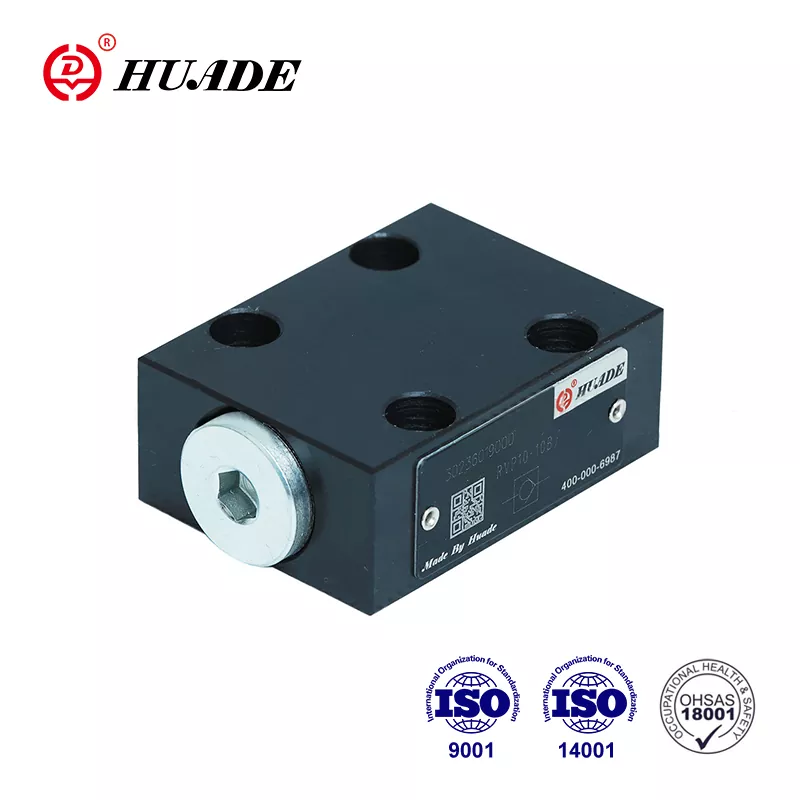

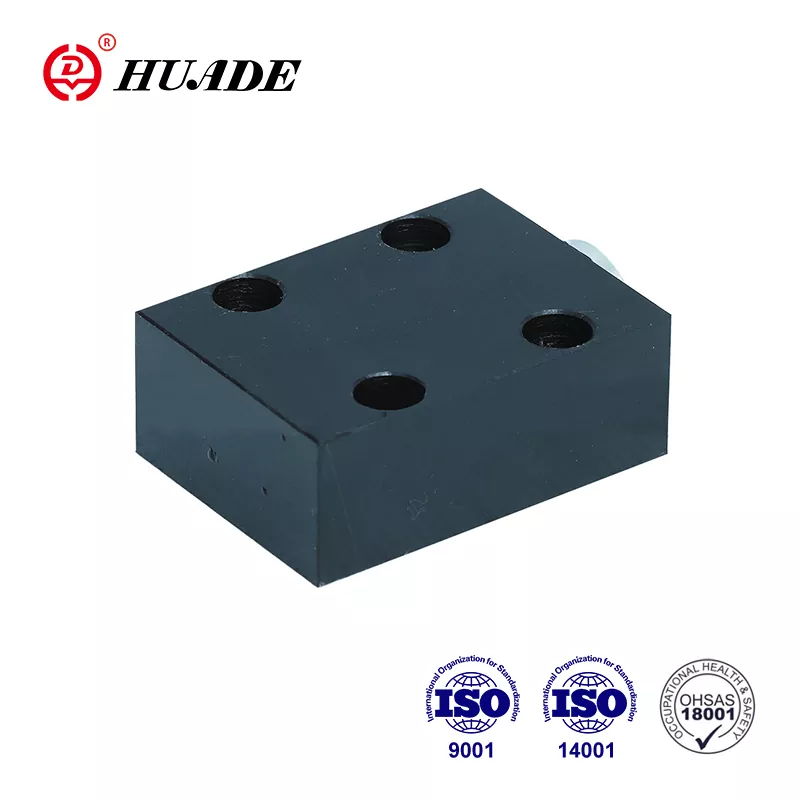

Los fabricantes chinos como Huade y Hengli fabrican versiones compatibles de la válvula antirretorno RVP 25 a precios mucho más bajos. Huade comercializa sus válvulas como compatibles con Rexroth, lo que significa que encajarán físicamente en lugares diseñados para componentes de Rexroth. Los precios comienzan alrededor de 42 dólares FOB desde China, aunque deberá tener en cuenta los derechos de envío y de importación. Las cantidades mínimas de pedido suelen ser de una sola pieza, lo que hace que Huade sea atractivo para pequeños proyectos o reparaciones. Hengli ofrece precios similares y agrega opciones como mayor resistencia a la corrosión mediante recubrimientos especiales.
Existen diferencias de calidad entre las marcas premium y económicas. Las válvulas HYDAC y Zentgraf suelen tener tolerancias de fabricación más estrictas, lo que significa presiones de apertura más consistentes y una vida útil más larga. Las unidades de válvula de retención RVP 25 fabricadas en China funcionan bien para muchas aplicaciones, pero es posible que vea más variaciones de una válvula a otra. Si está construyendo un sistema crítico donde una falla podría ser peligrosa o costosa, tiene sentido pagar más por una válvula HYDAC o Zentgraf. Para equipos industriales generales con requisitos menos exigentes, las válvulas Huade o Hengli ofrecen una buena relación calidad-precio.
Todos estos fabricantes ofrecen la certificación ISO 9001, lo que significa que siguen estándares de gestión de calidad. Algunos también cuentan con certificaciones ambientales como ISO 14001 y certificaciones de seguridad como ISO 45001. Al realizar el pedido, verifique que su proveedor pueda proporcionar certificados de materiales e informes de prueba si los necesita para el cumplimiento normativo.
Aplicaciones del mundo real de la válvula de retención RVP 25
La válvula de retención RVP 25 aparece en muchos tipos de equipos hidráulicos en diferentes industrias. Comprender estas aplicaciones le ayudará a ver dónde encaja esta válvula en los sistemas reales.
Los equipos de construcción y movimiento de tierras utilizan ampliamente la válvula antirretorno RVP 25. Las excavadoras, por ejemplo, tienen brazos hidráulicos que deben mantener su posición cuando el operador deja de mover los controles. Una válvula de retención RVP 25 instalada en el cilindro evita que el aceite fluya hacia atrás, lo que haría caer el brazo. Esta función de retención de carga mantiene a los operadores seguros y permite un control preciso. Aparecen aplicaciones similares en excavadoras, grúas y carretillas elevadoras.
La maquinaria de fabricación se beneficia de las instalaciones de Check Valve RVP 25 de varias maneras. Los centros de mecanizado CNC utilizan abrazaderas hidráulicas para mantener firmes las piezas de trabajo durante las operaciones de corte. Las válvulas de retención garantizan que las abrazaderas permanezcan apretadas incluso si la presión de la bomba fluctúa. Las máquinas de moldeo por inyección bombean plástico caliente a moldes a alta presión. La válvula antirretorno RVP 25 evita que el plástico fluya hacia atrás a través del circuito de inyección, lo que desperdiciaría material y ralentizaría la producción.
Los equipos de procesamiento de metales, como prensas y cizallas, generan enormes fuerzas a través de cilindros hidráulicos. Estos sistemas necesitan válvulas de retención confiables para evitar movimientos incontrolados cuando el operador suelta los controles. La válvula de retención RVP 25 maneja las altas presiones y caudales típicos en aplicaciones de trabajo de metales. Su baja caída de presión significa que el sistema sigue siendo eficiente incluso durante ciclos rápidos.
Los equipos agrícolas, incluidos tractores y cosechadoras, incorporan sistemas hidráulicos para implementos y dirección. La válvula de retención RVP 25 protege las bombas hidráulicas de daños por rotación inversa que podrían ocurrir cuando se apaga el motor del tractor. La válvula también ayuda a mantener la presión en los circuitos de elevación, evitando que los implementos se deslicen lentamente hacia abajo cuando están estacionados en pendientes.
Las líneas de producción automatizadas suelen utilizar energía hidráulica para tareas repetitivas como estampado, prensado y manipulación de materiales. La válvula antirretorno RVP 25 encaja en bloques múltiples que controlan múltiples cilindros desde una ubicación central. Este enfoque organizado reduce las tuberías, ahorra espacio y simplifica la resolución de problemas. Caudales de hasta 550 litros por minuto hacen que el RVP 25 sea adecuado incluso para equipos de producción rápida.
Un ejemplo específico involucra un sistema de ensamblaje robótico donde la válvula de retención RVP 25 funciona junto con válvulas de alivio de presión en un colector compacto. El brazo robótico se mueve con rapidez y precisión, y requiere caudales de alrededor de 600 litros por minuto. Al instalar la válvula de retención RVP 25, los ingenieros lograron una eficiencia del sistema un 15 por ciento mayor en comparación con su configuración anterior. La baja caída de presión significó que la bomba usara menos energía, lo que redujo los costos operativos.
Las unidades de energía hidráulica estacionarias en las fábricas a menudo incorporan unidades Check Valve RVP 25 en las salidas de la bomba. Esto evita que la presión del sistema refluya a través de la bomba cuando se detiene, lo que podría causar daños. La válvula también permite arranques más suaves porque la bomba no tiene que superar la presión del sistema inmediatamente. Esta aplicación es simple pero crítica para la confiabilidad.
Mantenimiento y solución de problemas de su válvula de retención RVP 25
El mantenimiento regular mantiene su válvula antirretorno RVP 25 funcionando correctamente durante años. La buena noticia es que estas válvulas necesitan una atención mínima si se instalan correctamente y se operan dentro de los límites de su diseño.
Comience con una inspección visual cada seis a doce meses, dependiendo de qué tan duro funcione su sistema. Busque fugas de aceite alrededor del cuerpo de la válvula o la superficie de montaje. Unas pocas gotas pueden indicar una junta tórica desgastada que necesita ser reemplazada. Las fugas importantes podrían significar que los pernos de montaje se han aflojado o que la superficie del colector está dañada. Verifique que todos los pernos de montaje permanezcan apretados con el torque especificado de 70 Newton metros.
Probar la presión de apertura le indicará si el resorte interno todavía funciona correctamente. Necesitará un banco de pruebas con controles de presión y flujo ajustables. Conecte la válvula de retención RVP 25 al banco de pruebas y aumente gradualmente la presión en dirección hacia adelante. Tenga en cuenta la presión a la que comienza el flujo. Compare esto con las especificaciones de la válvula. Si la presión de apertura ha aumentado significativamente, es posible que la válvula tenga contaminación que mantenga el pistón fuera de su asiento. Si la presión de apertura ha disminuido, es posible que el resorte se esté debilitando por fatiga o corrosión.
La limpieza interna es necesaria si nota que la válvula de retención RVP 25 se atasca o responde lentamente. Retire la válvula del colector y desmóntela con cuidado. Algunas válvulas requieren herramientas especiales para evitar dañar las piezas internas. Limpie todos los componentes con un solvente que sea compatible con su fluido hidráulico. Los alcoholes minerales funcionan bien para los sistemas de aceite mineral. Inspeccione el asiento del cono y el pistón en busca de desgaste o rayones. Incluso las pequeñas imperfecciones pueden provocar fugas. Compruebe el resorte en busca de corrosión o deformación permanente.
Reemplace las juntas tóricas durante cualquier servicio importante. Estos sellos de goma pierden flexibilidad con el tiempo, especialmente si se exponen a temperaturas extremas o fluidos incompatibles. Utilice juntas tóricas de repuesto genuinas que coincidan con el material original. Las juntas tóricas de FPM cuestan más que las de NBR pero duran más en condiciones de calor. Aplique una fina capa de fluido hidráulico a las juntas tóricas nuevas durante el montaje.
El cartucho de válvula dentro de la válvula de retención RVP 25 es reemplazable en la mayoría de los modelos. Si encuentra desgaste o daños importantes, pedir un cartucho nuevo suele ser más económico que intentar reparar componentes individuales. Asegúrese de que las piezas de repuesto provengan del fabricante original o de una fuente compatible verificada. Es posible que las piezas genéricas no cumplan con las mismas especificaciones de tolerancia.
Guarde las unidades de válvula de retención RVP 25 de repuesto en un lugar limpio y seco. Selle los puertos con tapas de plástico para evitar la contaminación. El almacenamiento a temperaturas extremas puede dañar las juntas tóricas, así que, si es posible, mantenga las piezas de repuesto en un área con clima controlado. Revise las válvulas almacenadas anualmente y reemplace las juntas tóricas que muestren signos de deterioro.
Consideraciones operativas importantes
Varios factores afectan el rendimiento de la válvula de retención RVP 25 en su sistema específico. Comprender estas consideraciones le ayudará a evitar problemas.
La frecuencia del ciclo importa más de lo que la mayoría de la gente cree. La válvula antirretorno RVP 25 maneja muy bien los ciclos ocasionales, pero no está diseñada para un funcionamiento rápido y continuo. Los fabricantes suelen especificar un ciclo de vida máximo de 10.000 operaciones para las versiones estándar. Si su aplicación realiza ciclos con más frecuencia, el resorte y las superficies de sellado se desgastarán más rápido. En su lugar, considere una válvula de retención operada por piloto para aplicaciones de ciclo alto.
La viscosidad del fluido cambia la caída de presión a través de la válvula de retención RVP 25. Las especificaciones asumen aceite mineral con una viscosidad de alrededor de 335 SUS, que es típica de la hidráulica industrial. Los fluidos más espesos crean mayores caídas de presión, lo que reduce la eficiencia del sistema y genera más calor. Es posible que los fluidos más diluidos no lubriquen adecuadamente las piezas internas, lo que provoca un desgaste más rápido. Cíñete al rango de viscosidad especificado de 2,8 a 500 milímetros cuadrados por segundo para obtener mejores resultados.
La contaminación es un enemigo importante de todas las válvulas hidráulicas, incluida la válvula de retención RVP 25. Los espacios estrechos dentro de la válvula no toleran la suciedad ni las partículas metálicas. Siempre filtre su fluido hidráulico a al menos 20 micrones, y preferiblemente 10 micrones o menos. Instale el filtro aguas arriba de la válvula de retención RVP 25 para atrapar la contaminación antes de que llegue a la válvula. Cambie los filtros periódicamente según el cronograma del fabricante.
Las temperaturas extremas afectan tanto el rendimiento como la vida útil. Si bien la válvula de retención RVP 25 funciona desde 20 negativos hasta 100 grados Celsius positivos, es mejor permanecer en el medio de este rango. Las temperaturas muy frías endurecen los sellos y pueden aumentar la presión de apertura. Las temperaturas muy altas ablandan los sellos y aceleran el desgaste. Si su sistema se calienta constantemente, considere actualizar a juntas tóricas de FPM o agregar un intercambiador de calor a su circuito hidráulico.
La orientación de la instalación no afecta mecánicamente a la válvula de retención RVP 25, pero puede ser importante para el acceso de mantenimiento. Monte la válvula donde pueda alcanzar los pernos de montaje para servicio futuro. Si es posible, oriéntelo de modo que las burbujas de aire atrapadas puedan escapar de forma natural. Si bien la válvula funciona en cualquier posición, montarla con puertos horizontales facilita la purga de aire durante el arranque inicial.
Los picos de presión del sistema pueden dañar cualquier componente hidráulico, incluidas las válvulas de retención. Asegúrese de que su sistema incluya válvulas de alivio de presión adecuadas del tamaño del caudal de su bomba. La válvula de retención RVP 25 está clasificada para una presión continua de 350 bar, pero los picos repetidos por encima de esta clasificación acortarán su vida útil. Considere instalar amortiguadores de presión o acumuladores si su sistema experimenta frecuentes aumentos repentinos de presión.
Selección de la válvula de retención RVP 25 adecuada para su sistema
Para elegir la especificación de válvula correcta es necesario hacer coincidir las capacidades de la válvula con los requisitos de su sistema. Comience por identificar la presión operativa máxima de su sistema. Agregue un margen de seguridad de al menos el 20 por ciento para tener en cuenta los picos de presión. Si su sistema normalmente funciona a 280 bar, la capacidad de 350 bar de la válvula antirretorno RVP 25 proporciona un margen adecuado. Para presiones más altas, necesitaría una serie de válvulas diferente.
A continuación viene el cálculo del caudal. Determine el flujo máximo a través del circuito donde instalará la válvula de retención RVP 25. Compare esto con el flujo nominal de la válvula, generalmente de 150 a 550 litros por minuto, según el fabricante. No olvides comprobar las curvas de caída de presión. Los caudales más altos provocan mayores caídas de presión, lo que desperdicia energía y genera calor. Si el flujo requerido crea una caída de presión de más de 10 bar, considere un tamaño de válvula más grande o dos válvulas en paralelo.
La selección de la presión de apertura depende de su aplicación específica. Para la mayoría de usos, la presión de apertura estándar de 0,5 bar funciona bien. Este ajuste bajo minimiza la resistencia durante el funcionamiento normal. Sin embargo, es posible que necesite una mayor presión de apertura en determinadas situaciones. Si intenta sostener una carga verticalmente, una mayor presión de apertura proporciona una mayor seguridad contra el desplazamiento. Si necesita evitar cualquier reflujo, incluso una ligera contrapresión, elija una presión de apertura de 4,5 bar. Recuerde que presiones de apertura más altas también aumentan la caída de presión hacia adelante.
La configuración del puerto debe coincidir con su colector o tubería. La válvula antirretorno RVP 25 viene con varias opciones de puertos, incluidas roscas NPT, puertos de junta tórica SAE y roscas BSPP. Para el montaje del colector, verifique que el espaciado de los puertos y el patrón de orificios de montaje coincidan con el diseño del colector. La mayoría de los fabricantes proporcionan modelos CAD que puede importar a su software de diseño para verificar el ajuste. Descarga estos modelos antes de finalizar tu compra.
La compatibilidad del material es crucial para una larga vida útil de la válvula. La válvula de retención estándar RVP 25 funciona con aceites hidráulicos de base mineral y fluidos de éster de fosfato. Si utiliza mezclas de agua y glicol, fluidos sintéticos o aceites biodegradables, verifique la compatibilidad tanto con el cuerpo de la válvula como con los sellos. Algunos fabricantes ofrecen materiales de sellado especiales para fluidos inusuales. En caso de duda, comuníquese con el soporte técnico del fabricante para obtener orientación.
Las consideraciones presupuestarias afectan la elección de marca. Si el costo es su principal preocupación y su aplicación no es crítica, las versiones Huade o Hengli de la válvula de retención RVP 25 ofrecen ahorros sustanciales. Para aplicaciones exigentes donde la confiabilidad es primordial, las válvulas HYDAC o Zentgraf justifican su mayor costo a través de una mejor consistencia y soporte. Considere el costo total de propiedad, incluido el posible tiempo de inactividad si falla una válvula, no solo el precio de compra inicial.
El tiempo de entrega y la disponibilidad son importantes para la planificación del proyecto. Las válvulas HYDAC están disponibles en Norteamérica y Europa y, a menudo, se envían en cuestión de días. Los fabricantes chinos pueden tardar varias semanas en entregarse, especialmente si necesita personalización. Planifique sus pedidos en consecuencia para evitar retrasos en el proyecto.
Cómo se compara la válvula de retención RVP 25 con otras opciones
Comprender las alternativas le ayudará a confirmar que la válvula de retención RVP 25 es la opción correcta para su aplicación. Varios otros tipos de válvulas proporcionan control de flujo unidireccional, cada uno con diferentes fortalezas.
Las válvulas de retención en línea estándar, como la serie RV, utilizan el mismo principio básico que la RVP 25, pero se conectan con puertos roscados en lugar de atornillarse a un colector. La serie RV funciona bien para sistemas de tuberías simples, pero la válvula antirretorno RVP 25 ahorra un espacio considerable en diseños múltiples. Puede empaquetar varias válvulas RVP 25 en un bloque compacto en lugar de tender tuberías hacia válvulas RV individuales. Esto reduce los puntos de fuga y hace que el sistema esté más organizado. Sin embargo, si está modernizando un sistema de tuberías existente, las válvulas RV pueden ser más fáciles de instalar que rediseñarlas para montaje en colector.
Las válvulas de retención operadas por piloto ofrecen un puerto de control adicional que le permite abrir la válvula incluso contra presión inversa. Esta característica es útil cuando necesita retraer un cilindro que ha sido bloqueado por una válvula de retención. La válvula Check RVP 25 no tiene esta función piloto, lo que la hace más sencilla y menos costosa. Si definitivamente necesita operación piloto, querrá un tipo de válvula diferente. Pero para el control de flujo unidireccional básico, la válvula de retención RVP 25, más simple, es más confiable porque tiene menos piezas que puedan fallar.
Las válvulas antirretorno de bola de fabricantes como Zentgraf responden muy rápidamente porque la bola tiene menos masa que un pistón cónico. Esta rápida respuesta funciona bien en sistemas con cambios rápidos de presión. Sin embargo, los diseños de cono como los utilizados en las unidades de válvula de retención RVP 25 de HYDAC normalmente sellan mejor porque el cono proporciona más área de contacto con el asiento. El diseño del cono también maneja altas presiones de manera más confiable durante millones de ciclos. Su elección entre bola y cono depende de si necesita una respuesta más rápida o un mejor sellado.
Las válvulas proporcionales proporcionan control de flujo variable en lugar de una simple operación de encendido y apagado. Son completamente diferentes de las válvulas de retención y tienen un propósito diferente. No confundas los dos. Las válvulas proporcionales cuestan mucho más y requieren controles electrónicos. La válvula Check RVP 25 es un dispositivo pasivo que funciona automáticamente en función de la diferencia de presión. Esta simplicidad lo hace extremadamente confiable y adecuado para tareas básicas de control de flujo.
Las válvulas de alivio accionadas por resorte se parecen a las válvulas de retención, pero cumplen una función diferente. Las válvulas de alivio protegen los sistemas de la sobrepresión abriéndose cuando la presión excede un límite establecido. La válvula antirretorno RVP 25 funciona en función de la dirección del flujo, no del nivel de presión. Muchos sistemas utilizan ambos tipos de válvulas juntas. La válvula de retención RVP 25 evita el reflujo mientras que las válvulas de alivio manejan los picos de presión.
Tendencias futuras e integración tecnológica
La tecnología hidráulica continúa evolucionando y la válvula de retención RVP 25 se está adaptando junto con la industria. Algunos fabricantes ofrecen ahora válvulas de retención con sensores integrados que monitorean el flujo, la presión y la temperatura. Estas válvulas inteligentes se conectan a redes industriales de Internet de las cosas, lo que permite el monitoreo del sistema en tiempo real. Si bien la integración de sensores aún no es común en el RVP 25 específicamente, representa hacia dónde se dirige la tecnología. El mantenimiento predictivo es posible cuando se puede realizar un seguimiento remoto del rendimiento de la válvula.
Las mejoras en la ciencia de los materiales están haciendo que los componentes hidráulicos duren más en entornos hostiles. Los nuevos materiales de sellado resisten temperaturas más altas y fluidos agresivos mejor que el caucho tradicional. Los tratamientos superficiales en los cuerpos de las válvulas brindan una mejor resistencia a la corrosión sin agregar mucho costo. A medida que estas tecnologías maduren, podemos esperar que las unidades Check Valve RVP 25 manejen aplicaciones cada vez más exigentes.
El caudal máximo varía ligeramente entre fabricantes. HYDAC califica su válvula antirretorno RVP 25 con 150 galones por minuto o aproximadamente 568 litros por minuto. Zentgraf y los fabricantes chinos compatibles afirman caudales de entre 400 y 550 litros por minuto. El flujo real que su sistema puede manejar depende de cuánta caída de presión pueda aceptar. A caudales más altos, la caída de presión aumenta, lo que puede afectar la eficiencia general del sistema.
Reflexiones finales sobre la válvula de retención RVP 25
La válvula de retención RVP 25 representa una solución madura y confiable para el control de flujo unidireccional en sistemas hidráulicos de presión media. Su diseño sencillo proporciona un rendimiento constante en una amplia gama de aplicaciones, desde equipos de construcción hasta fabricación automatizada. La capacidad de la válvula para manejar hasta 350 bar de presión y un flujo de 550 litros por minuto la hace adecuada para uso industrial exigente.
La elección entre fabricantes se reduce a equilibrar los costos con los requisitos de calidad. HYDAC ofrece un rendimiento superior y la más amplia disponibilidad. Zentgraf proporciona a la ingeniería europea una buena personalización. Huade y Hengli ofrecen rendimiento funcional a precios económicos. Todas estas opciones le brindan flexibilidad para adaptar la elección de válvulas a los requisitos del proyecto.
La instalación y el mantenimiento adecuados garantizan una larga vida útil. Monte la válvula de retención RVP 25 en una superficie del colector plana y limpia con pernos correctamente apretados. Mantenga el fluido hidráulico limpio y dentro del rango de temperatura especificado. Verifique la presión de apertura periódicamente y reemplace las juntas tóricas durante los intervalos de servicio importantes.
Para obtener especificaciones detalladas y modelos CAD, visite los sitios web de los fabricantes, como el sitio oficial de HYDAC, o plataformas de ingeniería como DirectIndustry. Si está listo para comprar, proveedores como ValinOnline, Motion Industries y Made-in-China ofrecen varias opciones de precios. Ya sea que esté diseñando un sistema nuevo o reemplazando una válvula desgastada, la válvula de retención RVP 25 proporciona un rendimiento comprobado en el que puede confiar.
