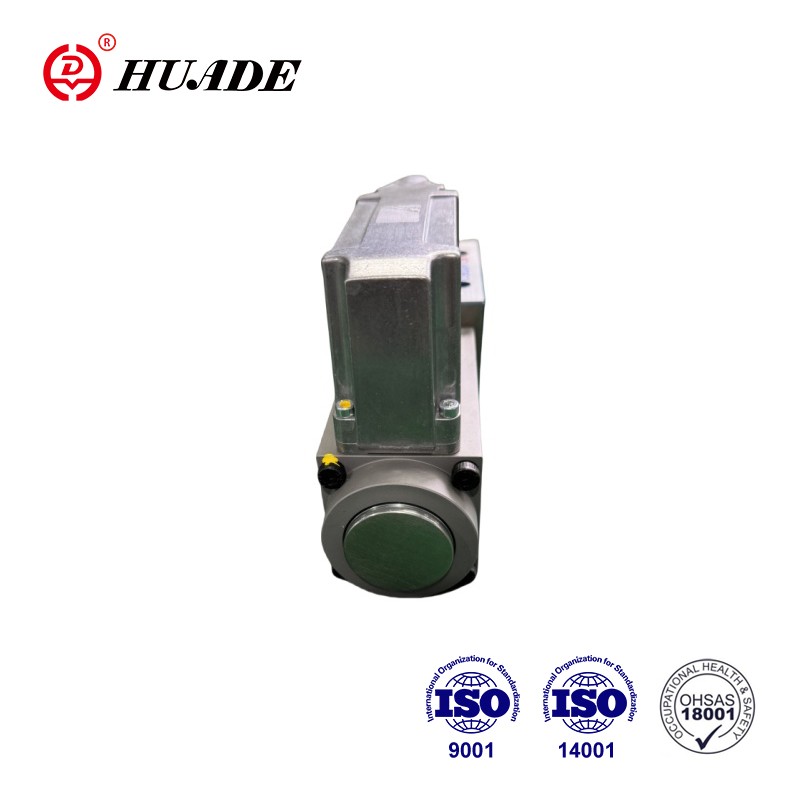

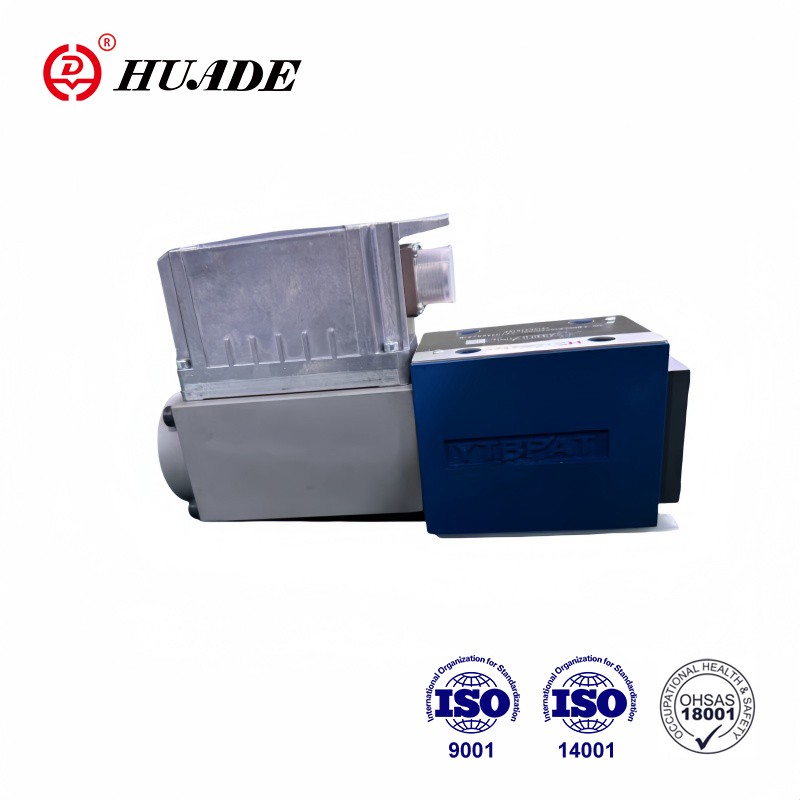

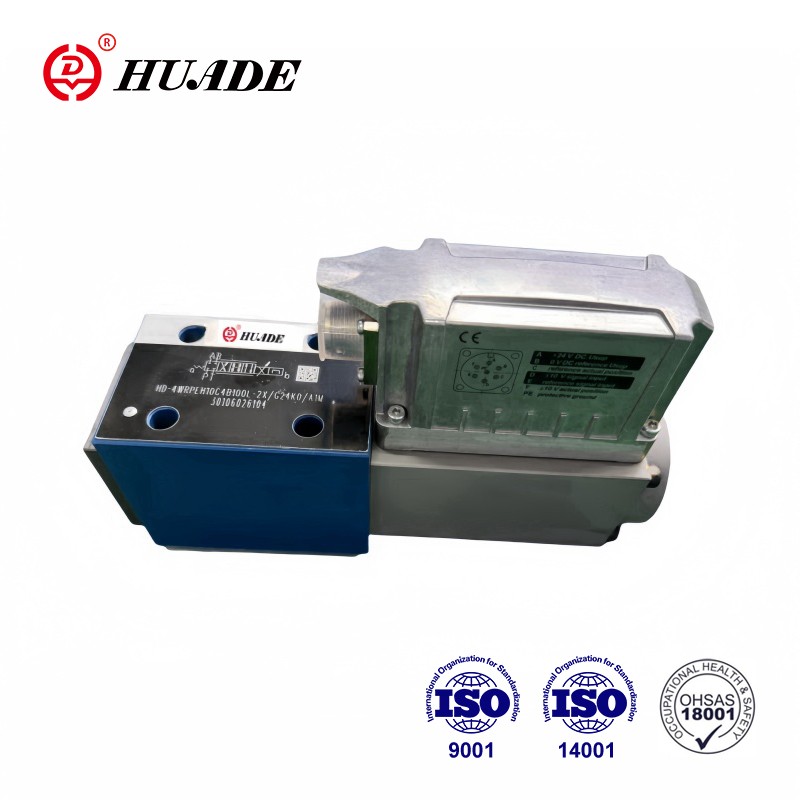

Esta válvula 4WRPEH-2X es una válvula servoproporcional de acción directa con controlador de eje digital integrado e interfaz de bus de campo. Hay dos tamaños, a saber, tamaño 6 y tamaño 10. 4WRPEH-2X está montada sobre una placa. Los componentes electrónicos integrados del 4WRPEH-2X comparan los valores de control especificados con los valores de posición reales. La servoválvula proporcional de Huade ha ganado una gran reputación entre sus clientes debido a su alto rendimiento y precio más bajo.
| Datos técnicos (¡Para más detalles consulte la hoja de datos!) | |||
| General | DE 6 | DE 10 | |
| Posición de instalación | Cualquiera, se recomienda priorizar la instalación horizontal. | ||
| Patrón de portabilidad | IS0 4401-03-02-0-05 | ||
| Rango de temperatura de trabajo (℃) | -20...+80 | ||
| Rango de temperatura ambiente (℃) | -20...+60 | ||
| Peso (kg) | 3 | 7.8 | |
| Hidráulico (medido usando HLP46℃=40℃± 5℃) | |||
| fluido hidraulico | Cumple con los estándares DIN51524...535 y puede proporcionar otros medios a pedido. | ||
| Rango de viscosidad | Recomendado (mm2/s) | 20...800 | |
| Máximo admisible (mm2/s) | 10...800 | ||
| Rango de temperatura del aceite hidráulico (℃) | -20...+60 | ||
| Nivel máximo permitido de contaminación del aceite hidráulico - nivel de limpieza 1 de acuerdo con IS04406 (c) | Clase 18/16/13 | ||
| Dirección del flujo | Símbolos complejos | ||
| Eléctrico | ||
| Factor de duración cíclica % | 100 (funcionamiento continuo) | |
| Clase de protección según EN 60529 | IP65 (si se utilizan conectores macho adecuados y montados correctamente) | |
| Tensión de alimentación | Valor nominal VCC | 24 |
| VCC mínimo | 21 | |
| VCC máximo | 36 | |
| Ondulación residual máxima Vss | 2 (El voltaje de la fuente de alimentación es de 23v a 34V) | |
| Consumo | DE 6W | MÁXIMO 40 |
| DE 10W | MÁXIMO 60 | |
Características:
▶Válvulas de control directo NG6 y NG10 con pistón y manguito de control de calidad Servo
▶manejo unilateral, posición de seguridad 4/4 en estado apagado
Condición:
-- Funcionalidad de control de eje digital integrada (IAC-R) para:
● Control de flujo volumétrico
● Control de posición
● Control de presión
● función p/Q
● Liberar posición/presión y posición/
Regulaciones de energía:
●Funcionalidad NC (posibilidad de funcionamiento autónomo)
--Interfaces analógicas y digitales para valores objetivo y reales.
● 4 x sensores analógicos (+/-10 V o 4..20 mA) o
● 1 x sistema de medición de longitud (1Vss o SSI) y 2 analógicos
Sensores:
--Retroalimentación del valor real/preestablecido del punto de ajuste analógico (corriente o voltaje) o vía bus de campo
-- Entradas/salidas analógicas/digitales configurables
-- CANopen, MODBUS, EtherNET/IP, EtherCAT y PROFINET opcionales y otros protocolos de bus se pueden utilizar con PLC, controladores o comunicación con computadora superior convencionales
Solicitud:
La función de la servoválvula proporcional 4WRPEH-2X es que los componentes electrónicos integrados comparen los valores de control especificados con los valores de posición reales.
Estructura:
Las válvulas incluyen principalmente:
▷Válvula de control de control directo con pistón de control y manguito de calidad Servo(1)
Electroimán proporcional con retroalimentación del desplazamiento del núcleo de la válvula (2)
▷Controlador de eje digital integrado con interfaces de sensor analógico y digital y conexión de bus de campo (3)
Función de la válvula:
En caso de desviación del control, se activa la bobina. Debido a cambios en la fuerza magnética de la bobina. El núcleo de la válvula de control resistirá el resorte para realizar el ajuste. Carrera del carrete de válvula y área de sección transversal sobrecorriente. Directamente proporcional a la señal de instrucción. Cuando el valor de control preestablecido es 0, el elemento electrónico. Ajuste el núcleo de la válvula de control para resistir la fuerza del resorte y muévalo a la posición central. En un estado inactivo, el resorte impulsa el núcleo de la válvula para poner
colóquelo en una posición a prueba de fallos.
--El controlador del eje de movimiento implementa las siguientes funciones de control
•Control de flujo de volumen
•Control de posición
•Control de presión/fuerza
•Liberar control de posición/presión y posición/fuerza
-- El valor del comando se puede ingresar a través de la interfaz analógica (X1) o a través de la interfaz de bus X4
--El valor real se puede leer a través de la interfaz analógica (X1) u obtenerse a través de la interfaz de bus X4
-- Los parámetros de control se pueden configurar a través del bus
--Diagnóstico de fallas
Los componentes electrónicos integrados permiten el control en las siguientes condiciones de falla: la bobina pierde energía y el núcleo de la válvula de control regresa a la posición a prueba de fallas.
•Falla de energía
• Fallo en circuito abierto del sensor de desplazamiento del núcleo de la válvula
•Falla de comunicación
• Fallo de circuito abierto de señal de comando de 4-20 mA
• Mal funcionamiento del sensor de desplazamiento externo
• Mal funcionamiento del sensor de desplazamiento externo
