Imagina que estás dirigiendo una orquesta. No les dices simplemente a los músicos que toquen "fuerte" o "bajo", sino que les haces gestos sutiles con las manos que dicen "un poco más suave", "gradualmente más fuerte" o "mantén ese volumen exacto". Una válvula proporcional hidráulica es como un conductor de fluido hidráulico, que proporciona un control infinitamente variable en lugar de simplemente "encendido" o "apagado".
Para lo básico, comience con¿Qué es una válvula proporcional?.
La analogía de la cafetería
Piense en una válvula proporcional como la máquina de café expreso de su cafetería favorita. El barista no solo acciona un interruptor para obtener un espresso perfecto: aumenta gradualmente la presión, controla cuidadosamente el caudal y realiza ajustes en tiempo real según cómo se extrae el café. De manera similar, una válvula proporcional ajusta continuamente su posición basándose en retroalimentación eléctrica para entregar exactamente la cantidad correcta de potencia hidráulica.
¿Cómo funcionan las válvulas proporcionales hidráulicas? Un viaje paso a paso
Sigamos el recorrido del control desde una señal eléctrica hasta una acción hidráulica precisa.
[Ver explicación detallada decómo funcionan las válvulas proporcionales.]
1El Centro de Mando (Señal de Control)
Un PLC (controlador lógico programable) u otro sistema de control envía una señal eléctrica, generalmente de 0 a 10 voltios, de 4 a 20 miliamperios, o incluso comandos digitales a través de redes industriales como CANbus o Ethernet.
2El traductor (solenoide proporcional)
El solenoide proporcional de la válvula actúa como un traductor, convirtiendo la energía eléctrica en fuerza mecánica. A diferencia de los solenoides normales que están "activados" o "desenergizados", los solenoides proporcionales crean una fuerza que es directamente proporcional a la intensidad de la señal de entrada.
3El motor de precisión (carrete de válvula)
Esta fuerza mecánica empuja el carrete de la válvula, un componente cilíndrico mecanizado con precisión, a posiciones exactas. A medida que el carrete se mueve, descubre aberturas de diferentes tamaños (llamadas puertos) que controlan el flujo de fluido.
4El circuito de retroalimentación inteligente (sensor LVDT)
Las válvulas proporcionales avanzadas incluyen un LVDT (Transformador diferencial variable lineal) que monitorea constantemente la posición del carrete. Esto crea un sistema de circuito cerrado que corrige automáticamente las perturbaciones externas, los cambios de temperatura y el desgaste.
Ejemplo del mundo real
Cuando el operador de una excavadora mueve su joystick hasta la mitad, la válvula proporcional recibe una señal del 50%. El carrete se mueve a una posición que permite exactamente la mitad del flujo máximo al cilindro hidráulico, lo que resulta en un movimiento suave y controlado del brazo a exactamente la mitad de velocidad.
Válvula proporcional, servoválvula y válvula de encendido/apagado: la comparación definitiva
Comprender las diferencias entre los tipos de válvulas es fundamental para tomar la decisión correcta:
| Característica | Válvula de encendido/apagado | Válvula proporcional | Servoválvula |
|---|---|---|---|
| Tipo de control | Binario (Abierto/Cerrado) | Posicionamiento infinito | Posicionamiento ultrapreciso |
| Tiempo de respuesta | 10-100 milisegundos | 5-50 milisegundos | 1-10 milisegundos |
| Exactitud | ±5-10% | ±1-3% | ±0,1-0,5% |
| Costo | $50-500 | $500-5000 | $2,000-20,000 |
| Aplicaciones típicas | Control sencillo de encendido/apagado | Automatización general | Sistemas de alta precisión |
| Mantenimiento | Bajo | Medio | Alto |
| Sensibilidad a la contaminación | Bajo | Medio | muy alto |
| Eficiencia Energética | Pobre | Bien | Excelente |
Cuándo elegir cada tipo
Elija válvulas de encendido/apagado cuando:
Un simple control de arranque/parada es suficiente • El presupuesto es extremadamente ajustado • Ambiente altamente contaminado • Los recursos de mantenimiento son limitados
Elija válvulas proporcionales cuando:
Necesita control de velocidad/presión variable • La eficiencia energética es importante • El funcionamiento suave es importante • Se requiere una precisión moderada
Elija servoválvulas cuando:
La precisión ultraalta es fundamental • Se necesita una respuesta muy rápida • El presupuesto permite un rendimiento superior • Se puede mantener un entorno limpio
Tipos de válvulas proporcionales hidráulicas: encuentre la combinación perfecta
Por función: las tres categorías principales

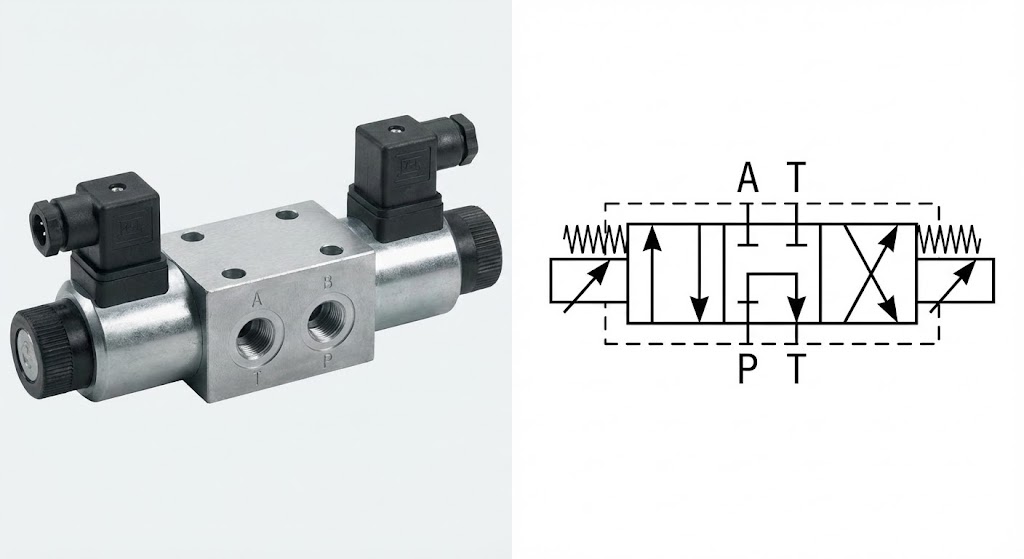

1. Válvulas de control direccional proporcionales
Qué hacen:Controle tanto la dirección como la velocidad de los actuadores hidráulicos.
Piénselo como:Un controlador de tráfico inteligente que no sólo dirige el tráfico sino que también controla los límites de velocidad
Modelos comunes:Serie Bosch Rexroth 4WRA, serie Parker D1FB
Lo mejor para:Máquinas herramienta, moldeo por inyección, automatización general.

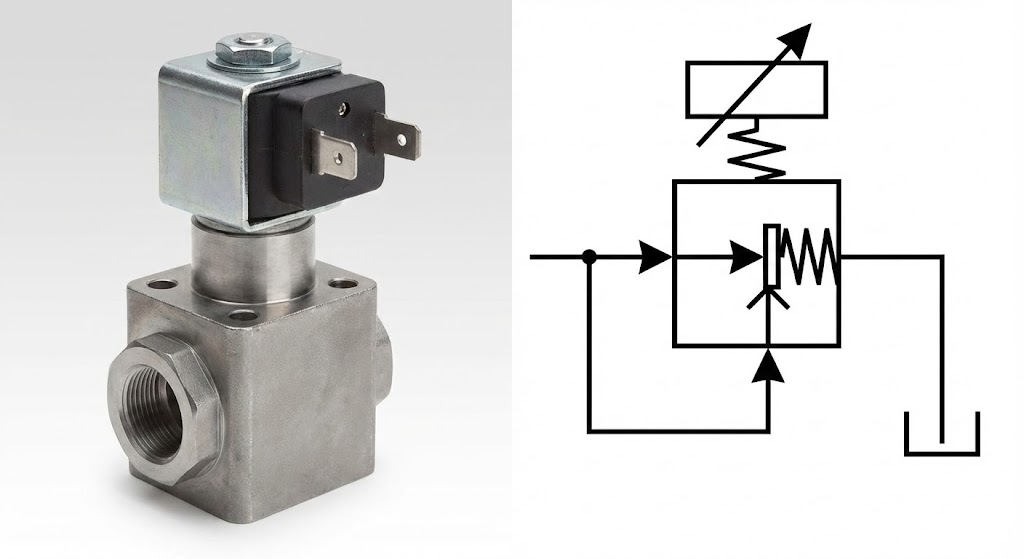

2. Válvulas proporcionales de control de presión
Qué hacen:Mantenga una presión precisa del sistema independientemente de las demandas de flujo
Piénselo como:Un regulador de presión de agua inteligente que mantiene la presión de la ducha perfecta incluso cuando alguien enciende el lavavajillas
Tipos:Válvulas de alivio de presión, reductoras de presión y de secuencia de presión.
Lo mejor para:Operaciones de prensa, sistemas de sujeción, pruebas de presión.

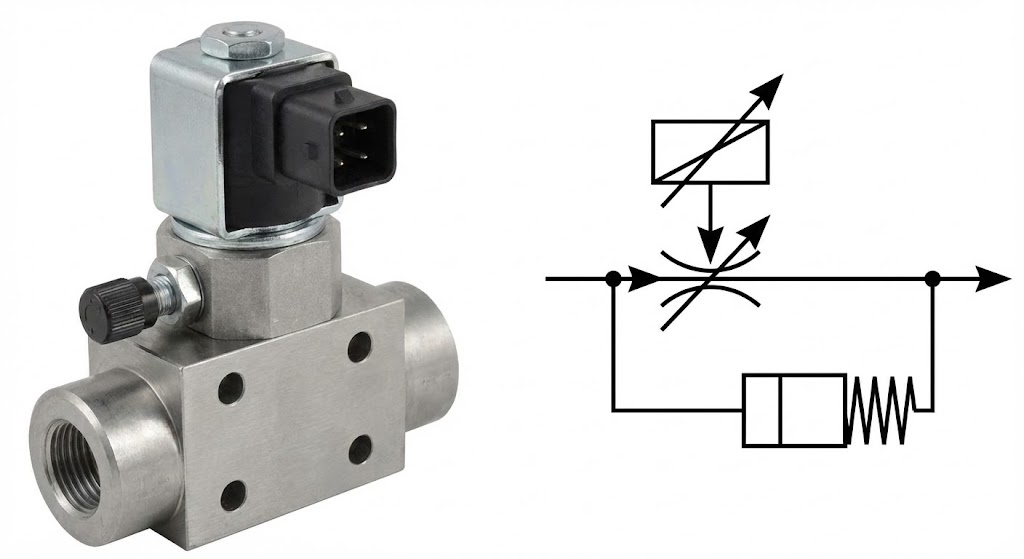

3. Válvulas de control de flujo proporcionales
Qué hacen:Mantenga caudales exactos independientemente de los cambios de presión
Piénselo como:Un sistema de control de crucero para el flujo hidráulico.
A menudo incluyen:Compensadores de presión para control independiente de la carga
Lo mejor para:Control de velocidad, operaciones sincronizadas, aplicaciones de medición.
Por construcción: comprensión de la mecánica

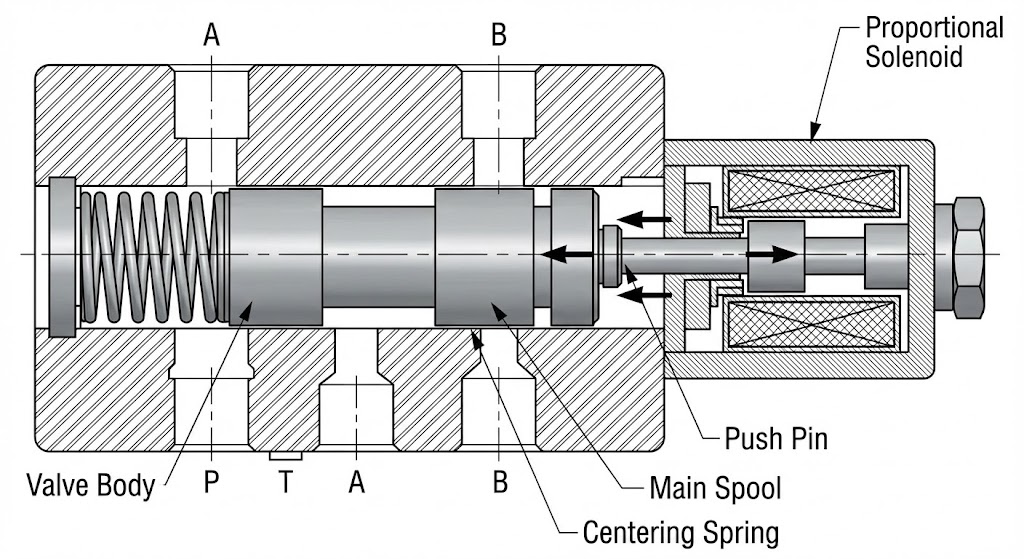

Válvulas proporcionales de acción directa
• El electroimán mueve directamente el carrete principal.
• Construcción más simple, menor costo
• Tasas de flujo típicamente de hasta 100 GPM
• Clasificaciones de presión de hasta 3000 PSI
• Perfecto para: aplicaciones de tamaño mediano con necesidades de rendimiento moderadas

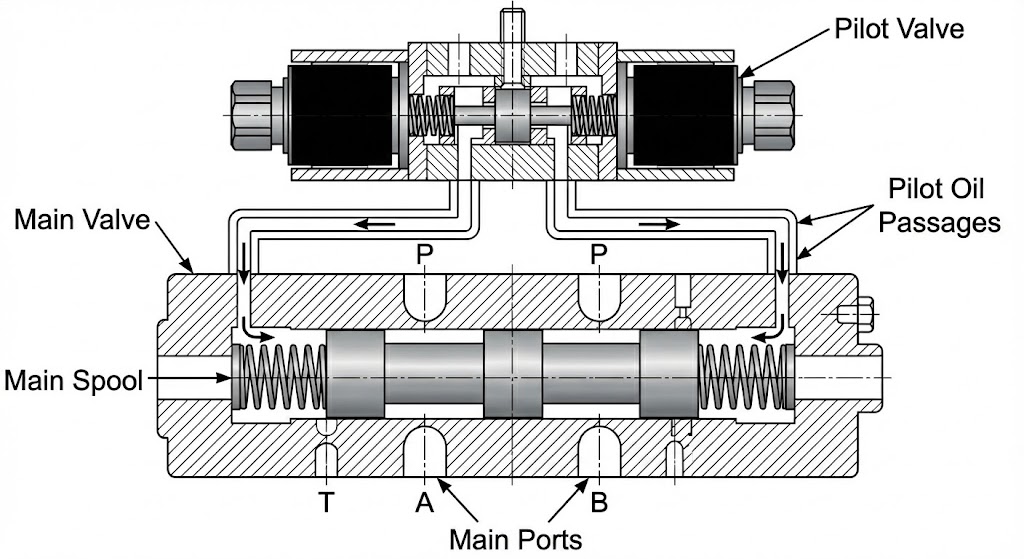

Válvulas proporcionales operadas por piloto
• La pequeña válvula piloto controla el funcionamiento de la válvula principal.
• Mayores capacidades de flujo y presión
• Caudales de hasta 500+ GPM
• Clasificaciones de presión de hasta 5000+ PSI
• Perfecto para: Grandes sistemas industriales y equipos móviles
Características de rendimiento que importan: análisis técnico profundo
Comprender la relación señal-flujo
El corazón del rendimiento de la válvula proporcional radica en la precisión con la que convierte las señales eléctricas en salida hidráulica. Esto es lo que significan las especificaciones clave:
Linealidad (±0,5% a ±3%)
Imagínese dibujar una línea recta en papel cuadriculado. La linealidad mide qué tan cerca se acerca el rendimiento real de su válvula a esa línea recta perfecta. Una mejor linealidad significa un control más predecible.
Histéresis (±0,5% a ±5%)
Esto mide la diferencia en la salida cuando se acerca al mismo punto de ajuste desde diferentes direcciones. Piense en ello como el juego en un volante: menos histéresis significa un control más preciso.
Repetibilidad (±0,1% a ±2%)
¿Con qué consistencia realiza la válvula la misma operación? Esto es como pedirle a un jugador de baloncesto que haga tiros libres: una mejor repetibilidad significa un rendimiento más confiable.
Tiempo de respuesta (5-100 milisegundos)
¿Qué tan rápido responde la válvula a los cambios de señal? Para aplicaciones dinámicas, una respuesta más rápida previene la inestabilidad del sistema y mejora el rendimiento.
Las matemáticas detrás de la magia: ecuaciones de flujo
La ecuación de flujo fundamental para válvulas proporcionales es:
Q = Cd × A × √(2ΔP/ρ)
Dónde:
Q = Caudal
Cd = Coeficiente de descarga
A = Área de apertura de la válvula (controlada por la posición del carrete)
ΔP = Diferencia de presión a través de la válvula
ρ = densidad del fluido
Esta ecuación muestra por qué las válvulas proporcionales son tan efectivas: al controlar con precisión el área (A), proporcionan un control preciso del flujo independientemente de las variaciones de presión.
Historias de éxito del mundo real: aplicaciones que transforman industrias
Estudio de caso 1: La revolución del moldeo por inyección
El desafío:Un fabricante de repuestos para automóviles tenía problemas con una inyección de plástico inconsistente, lo que provocaba tasas de desperdicio del 20 % y quejas de los clientes.
La solución:Implementación de válvulas proporcionales Moog D941 para control de velocidad y presión de inyección.
El proceso:
• Fase de velocidad: la válvula proporciona una inyección rápida y controlada para llenar el 95 % del molde.
• Fase de empaque/retención: transición perfecta hacia un control preciso de la presión
• Fase de recuperación: rotación controlada del tornillo para la preparación del siguiente disparo
Estudio de caso 2: Precisión de equipos móviles
El desafío:Los clientes de un fabricante de grúas se quejaron de movimientos bruscos de carga que causaban problemas de seguridad y pérdidas de productividad.
La solución:Sistema de válvula proporcional Danfoss PVG 48 con joysticks electrónicos.
La Transformación:
• Antes: El control de válvula binaria causaba arranques/paradas abruptos
• Después: Aceleración/desaceleración suave que coincida con la entrada del operador
• Funciones avanzadas: detección de carga para eficiencia energética, control electrónico para posicionamiento preciso
Estudio de caso 3: Precisión de acerías
El desafío:Un laminador de acero necesitaba un control de presión preciso para lograr un espesor constante del producto (tolerancia de ±0,01 mm).
La solución:Válvulas de presión proporcional ATOS DPZO con control de retroalimentación integrado.
La innovación:
• La medición del espesor en tiempo real retroalimenta al control de la válvula
• El ajuste automático de la presión compensa las variaciones del material
• El control de circuito cerrado mantiene una fuerza constante a pesar de los cambios de velocidad
Elegir la válvula proporcional adecuada: su guía de selección
Paso 1: defina los requisitos de su sistema
Lista de verificación de especificaciones de rendimiento:
• Presión máxima del sistema: _____ PSI
• Caudal requerido: _____ GPM
• Rango de temperatura de funcionamiento: _____ a _____ °F
• Requisitos de tiempo de respuesta: _____ milisegundos
• Precisión necesaria: ±_____ %
• Tipo de señal de control: Voltaje / Corriente / Digital
Paso 2: consideraciones específicas de la aplicación
Para aplicaciones industriales/de fabricación:
• Considere válvulas con electrónica integrada (serie Bosch Rexroth 4WRA)
• Busque capacidades de comunicación de bus de campo
• Priorizar la repetibilidad y la estabilidad a largo plazo
Para equipos móviles:
• Elija válvulas clasificadas para vibración y choque (serie Danfoss PVG)
• Considere los requisitos de sellado ambiental
• Evaluar el consumo de energía para sistemas que funcionan con baterías.
Para aplicaciones aeroespaciales/críticas:
• Seleccionar válvulas con sistemas de retroalimentación redundantes
• Considere materiales especiales para temperaturas extremas
• Evaluar las características del modo de falla
