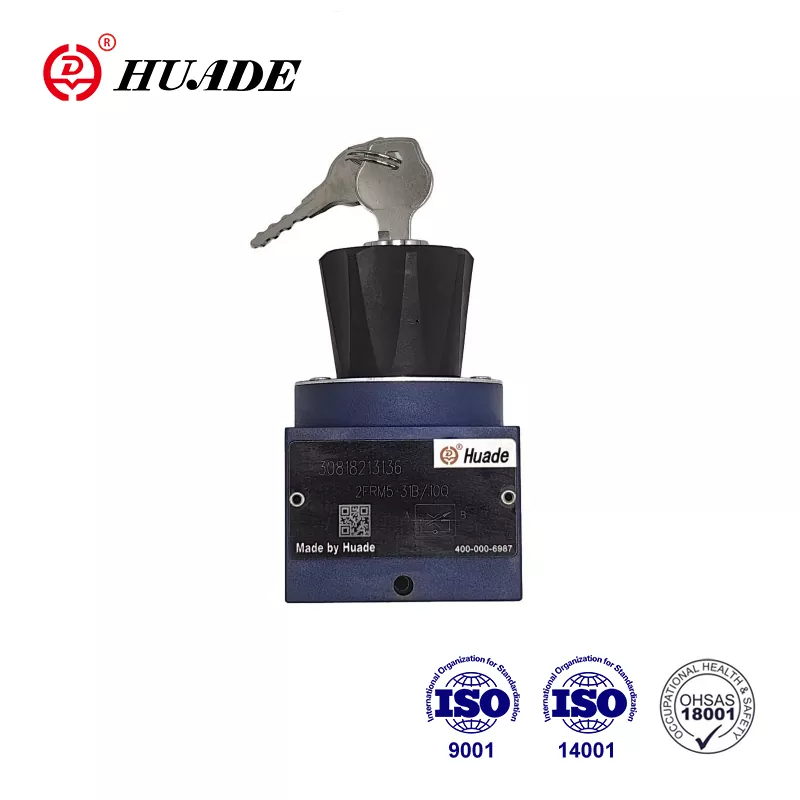

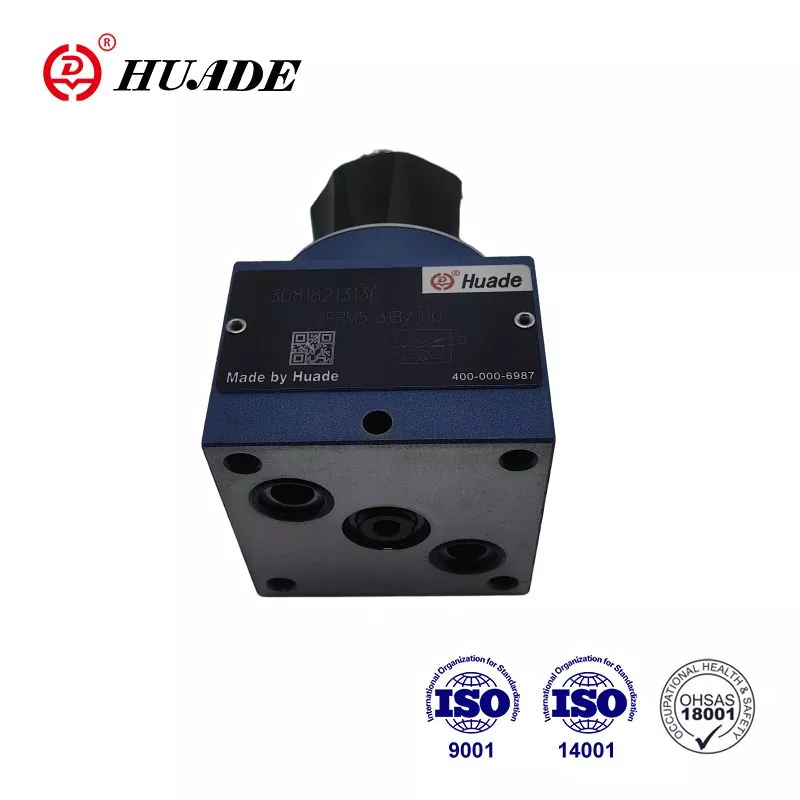

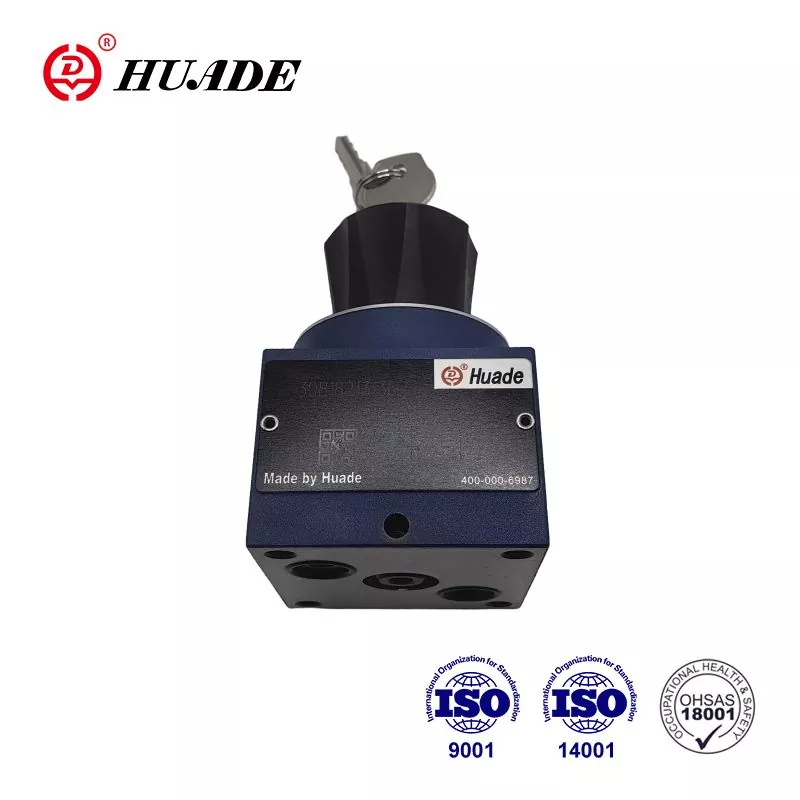

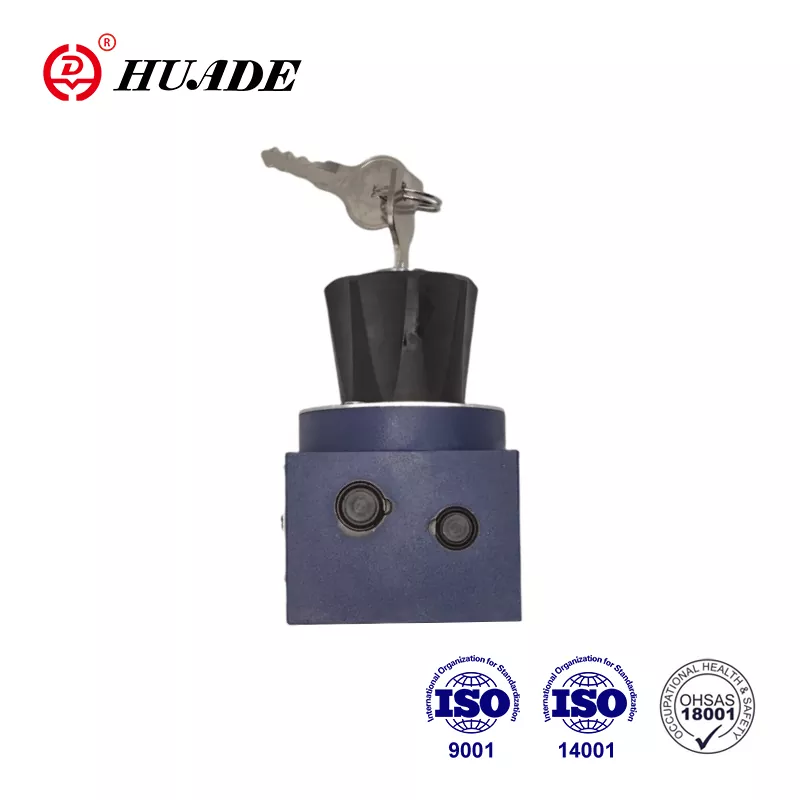

Válvula de control de flujo 2frm 5

• Características del producto: disminución del salto de inicio
• Especificaciones: Serie 2frm 5,
• Aplicaciones: aceleraciones

Enviar Consulta Descargar PDF

Descripción del Producto

La válvula de flujo de 2FRM es una válvula de control de flujo de 2 vías. Se usa para acelerar. Huade® es de hecho una marca confiable en China. A través de dos cooperación a largo plazo con Rexroth, las válvulas de control de flujo Huade® son compatibles con la misma serie ofrecida por Rexroth. Ya sea en la calidad del producto, la innovación tecnológica, el servicio al cliente o la reputación de la marca, Huade Hydraulic ha tenido un buen desempeño y ganó una gran reputación del mercado y los consumidores.

Parámetro del producto de la válvula de control de flujo 2frm 5

General
Fluido hidráulico	Aceite mineral (para sello NBR) o éster fosfato (para el sello FPM)
Rango de temperatura (℃)	-30 a+80
Rango de viscosidad (mm ²/s)	10 a 800

Plato sándwich rectificador
Flujo.max (L/min)	15
Presión de operación (MPA)	hasta 21
Presión de agrietamiento (MPA)	0.1
Peso (kg)	0.6

Válvula de control de flujo de 2 vías
Fluir. QV Max (L/min)		0.2	0.6	1.2	3.0	6.0	10.0	15.0
∆P con flujo de retorno gratuito B → A, QV -pendent (MPA)		0.05	0.05	0.06	0.09	0.18	0.36	0.67
Control de flujo	estable en temperatura	± 5%	± 3%	± 2%
	estable a presión (hasta ∆P = 21.0MPA)	± 2%					4%
Presión de operación, Max.- Puerto A (MPA)		a 21
Rango de diferencia de presión mínima (MPA)		0.3 a 0.5					0.6 ~ 0.8
Grado de contaminación (μm)		25 (Q <5L/min)			10 (Q <0.5L/min)
Peso (kg)		1.6

Característica del producto y aplicación de la válvula de control de flujo 2FRM 5

Características:

▶ Patrón de portada a DIN 24 340, desde A, ISO 4401 y Cetop - RP 121H

▶ Limitador de carrera del compensador de presión, opcional

▶ Disminución del salto de inicio

▶ Control de flujo en ambas direcciones usando una placa sándwich rectificador

▶ Paya giratoria bloqueable

Solicitud:

La válvula de control de flujo, Tipo 2FRM es una válvula de control de flujo de 2 vías, que se usa para acelerar y no se ve afectada por la presión y la temperatura.

Sección y símbolo de la válvula de control de flujo 2frm 5

La válvula de control de flujo de 2 vías 2FRM consiste principalmente en la carcasa (1), el elemento de ajuste (2), el orificio (3), el compensador de presión (4) opcionalmente con el limitador de carrera, así como la válvula de retención (5) y se usa para el aceleración de un flujo a baja presión y dependencia de la temperatura.

La sección transversal de estrangulamiento se establece mediante la rotación del perno curva (7). Para mantener el flujo constante independiente de la presión en el punto de estrangulamiento (8) Se conecta un compensador de presión (4). La independencia templada es el resultado de que el punto de estrangulamiento se construya como un orificio.

El flujo libre regresa de B a A es a través de la válvula de retención (5).

Para alcanzar un flujo controlado a través de la válvula en cualquier dirección, existe la posibilidad de instalar una placa de sándwich rectificador tipo Z4S debajo de la válvula de control de flujo.

Estructura de la válvula de control de flujo 2frm 5

Símbolo de la válvula de control de flujo 2frm 5
