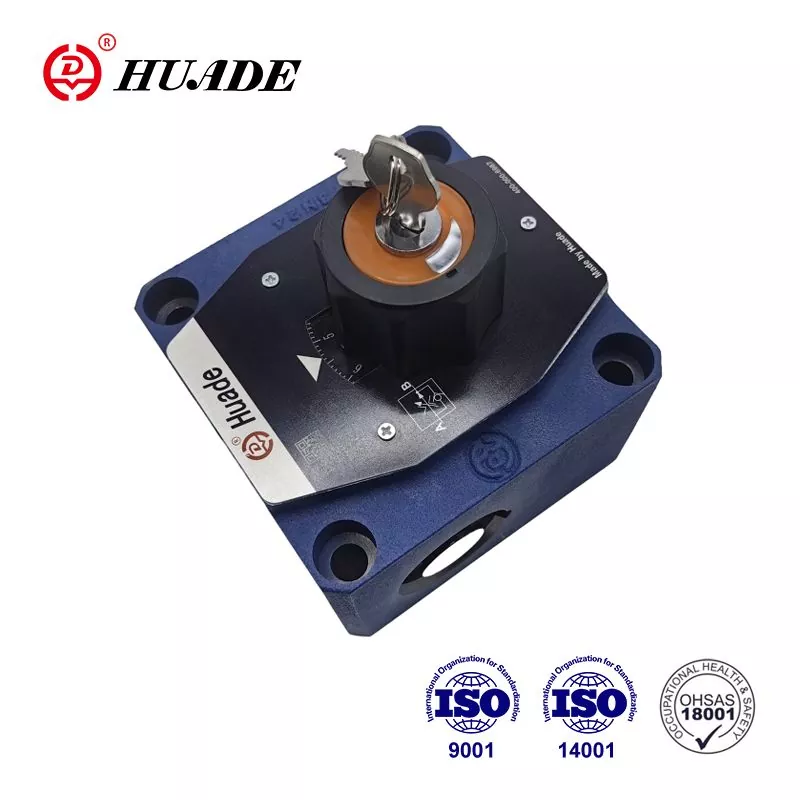

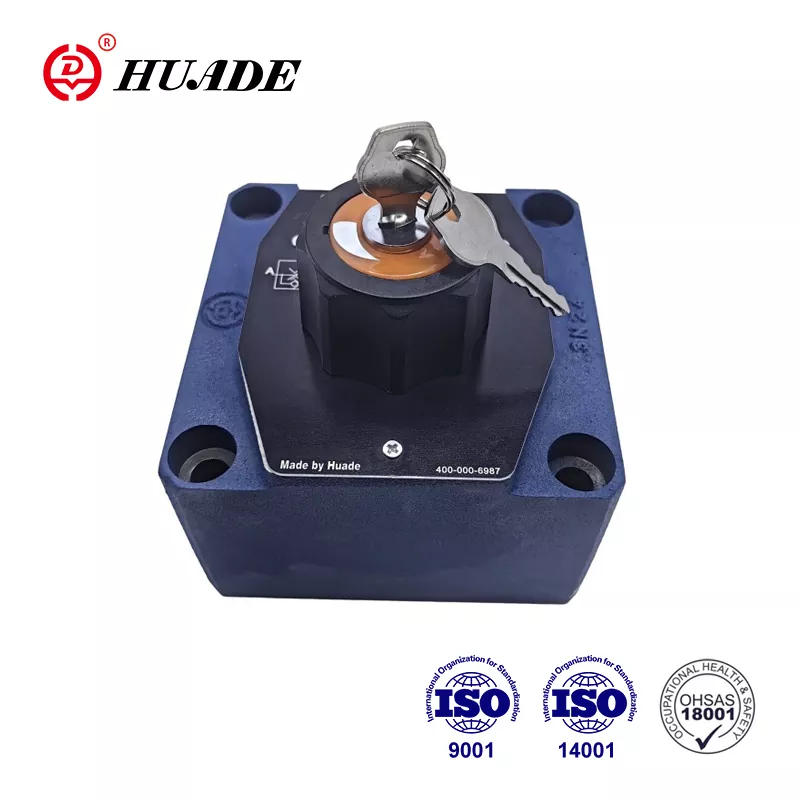

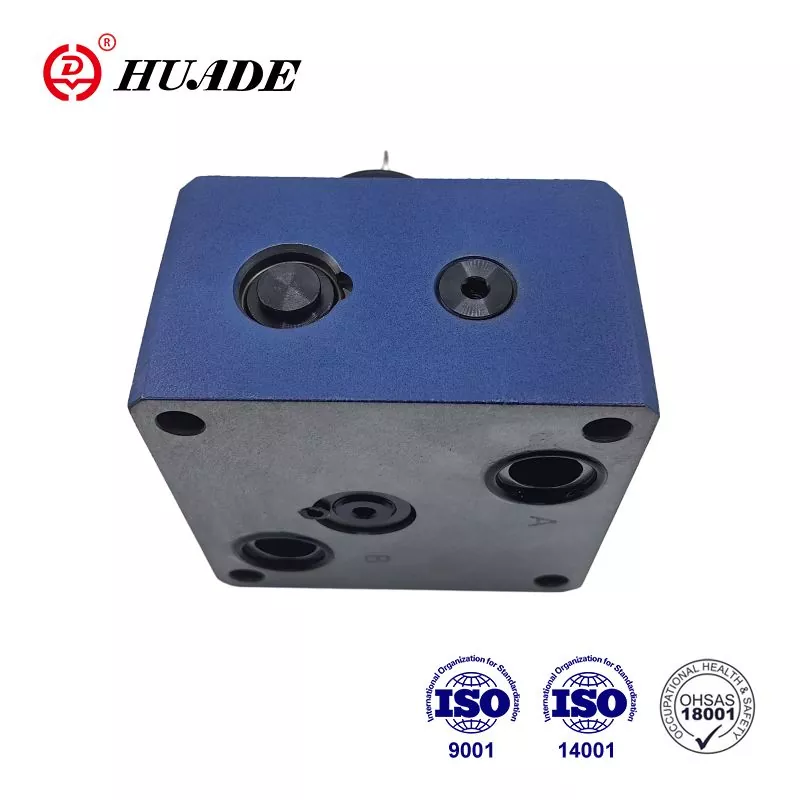

Las válvulas de control de flujo son válvulas de control de flujo de 2 vías. Gracias a la cooperación con Rexroth en dos ocasiones desde 1979, Huade ha incorporado la tecnología más moderna de Rexroth. La calidad de las válvulas de control de flujo Huade® puede igualar la de las marcas internacionales de primer nivel y el precio de los productos es aún más bajo. La serie de válvulas de control de flujo se puede utilizar en el sistema hidráulico del mecanismo de dirección. Huade Hydraulic posee una gran cantidad de clientes en la industria marina.
|
General |
|
|
fluido hidraulico |
Aceite mineral (para sello NBR) o éster de fosfato (para sello FPM) |
|
Rango de temperatura (℃) |
-30 a +80 |
|
Rango de viscosidad (mm ²/s) |
10 a 800 |
|
Placa sándwich rectificadora |
||
|
Flujo.máx. (L/min) |
10 |
16 |
|
hasta 50 |
hasta 160 |
|
|
Presión de funcionamiento (MPa) |
hasta 31,5 |
|
|
Presión de apertura (MPa) |
0.15 |
|
|
Peso (kg) |
3.2 |
9.3 |
|
Fluir. Q máx (l/min) |
tamaño 10 |
talla 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p con retorno libre B → A, dependiente de Q (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
control de flujo |
temperatura estable |
±2% (Q máx.) |
||||||
|
estable a la presión (hasta |
±2% (Q máx.) |
±5%(Q máx.) |
||||||
|
Presión de funcionamiento, máx.- conexión A (MPa) |
hasta 31,5 |
|||||||
|
Rango mínimo de diferencia de presión (MPa) |
0,3 a 0,7 |
0,5~1,2 |
||||||
|
Grado de contaminación (μ m) |
25 (Q< 5L/min) |
10 (Q < 0,5 l/min) |
||||||
|
Peso (kilogramos) |
5.6 |
11.3 |
||||||
Características:
▶ Patrón de conexiones según DIN 24 340, de A,ISO 4401 y CETOP - RP 121H
▶ Limitador de carrera del compensador de presión, opcional
▶ Funcionamiento mecánico
▶ Reducción del salto de arranque
▶ Control de caudal en ambas direcciones mediante placa sándwich rectificadora
Solicitud:
Las válvulas de control de flujo 2FRM 10 se utilizan para mantener un flujo constante independientemente de la presión y la temperatura.
Las válvulas 2FRM 10 constan básicamente de carcasa (1), casquillo de orificio (3), compensador de presión (4) con limitador de carrera opcional, válvula antirretorno (5), elemento de ajuste (2).
El flujo del canal A al canal B se estrangula en el orificio (6). Para mantener constante el flujo a través del orificio, se conecta un compensador de presión aguas arriba del orificio (6). El flujo se mantiene en gran medida independiente de la temperatura debido al diseño del orificio. El flujo de retorno libre del canal B al canal A se dirige a través de la válvula de retención (5). El flujo solo se controla de A a B. Para controlar los flujos en ambas direcciones se puede instalar una placa sándwich rectificadora tipo Z4S debajo del flujo. válvula de control.
Estructura de la válvula de control de flujo 2FRM 10
Símbolo de la válvula de control de flujo 2FRM 10
