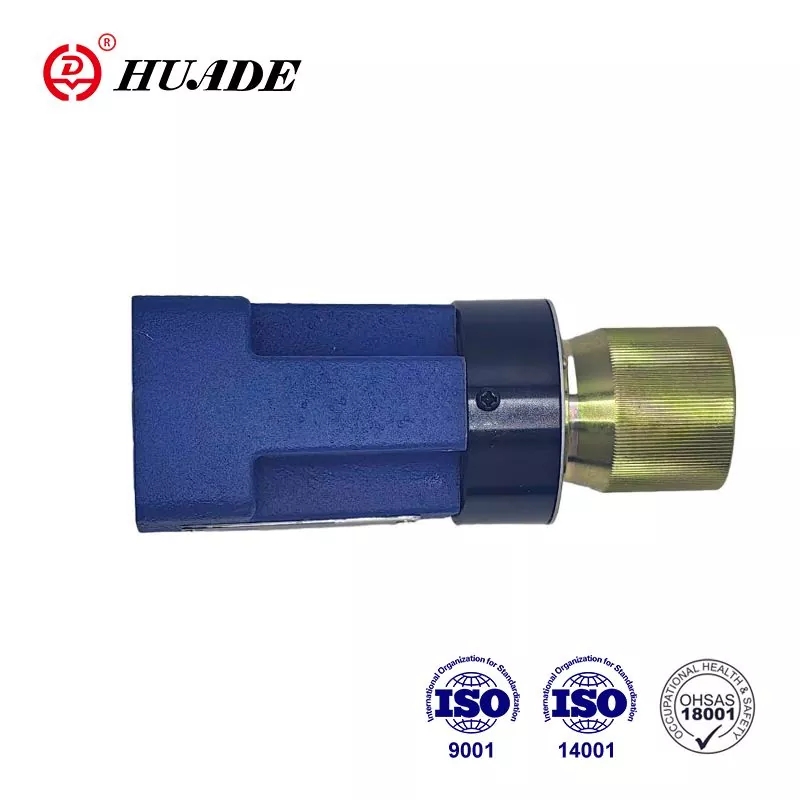

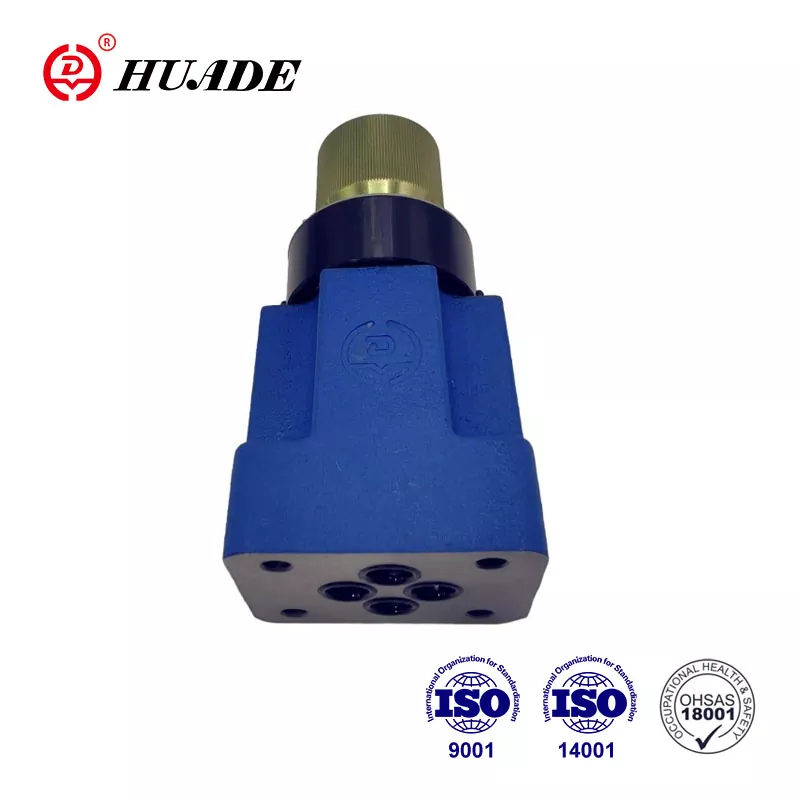

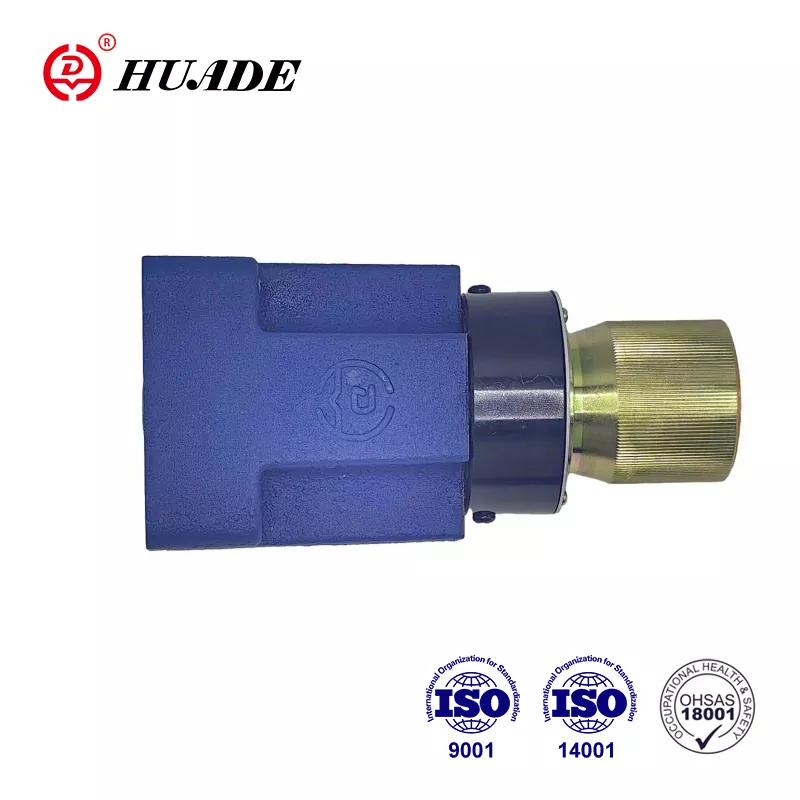

La válvula de control de flujo tipo 2 FRM es una válvula de control de flujo de 2 vías. La fábrica se centra en la practicidad de los productos mientras controla estrictamente la calidad de los productos. Su objetivo es suministrar válvulas de flujo hidráulico de alta calidad que los clientes puedan pagar. Las válvulas de flujo Huade® 2FRM 6 tienen una tecnología más avanzada debido a la introducción de tecnología de punta. El embalaje del producto se puede personalizar, como cajas de madera, embalajes de plástico y embalajes de cartón estándar.
|
fluido a presión |
Aceite mineral (para sello NBR) o éster de fosfato (para sello FPM) |
|||||
|
Rango de temperatura del fluido a presión (℃) |
-30 a +80 |
|||||
|
Rango de viscosidad (mm ²/s) |
10 a 800 |
|||||
|
Flujo qv máx (l/min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Flujo qv min a 10 MPa (l/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Flujo qv min a 31,5 MPa (l/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Diferencia de presión ∆p para retorno libre B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Diferencia de presión mínima (MPa) |
0,6 a 1,2 |
|||||
|
Estabilidad de presión hasta ∆p = 31,5 MPa (%) |
Maestro 2 (Qmáx) |
|||||
|
Presión máxima de funcionamiento en el puerto A (MPa) |
a 31,5 |
|||||
|
Contaminación (μm) |
25 (Q<5L/min) 10 (Q<0,5L/min) |
|||||
|
Peso (kg) |
aproximadamente 1,3 |
|||||
Características:
▶ Cierre externo del compensador de presión, opcional
▶ Válvula antirretorno, opcional
▶ Botón giratorio con escala
▶ Con cerradura.opcional
1) Cuando se utiliza junto con una placa rectificadora de hasta 21 MPa
Solicitud:
La válvula de control de flujo 2FRM 6 se utiliza para mantener un flujo constante, independientemente de la presión y la temperatura.
General:
La válvula de control de flujo de 2 vías 2FRM 6 consta básicamente de carcasa (1), perilla giratoria (2), orificio (3), compensador de presión (4) y una válvula de retención opcional.
Válvula reguladora de caudal tipo 2FRM 6 B.._20B/M
(sin cierre externo, sin válvula antirretorno)
El flujo desde el puerto A al B se estrangula en la posición del acelerador (5). La sección transversal del acelerador se varía girando el botón giratorio (2). Para mantener el caudal constante, independientemente de la presión, se
El compensador de presión (4) está instalado en el puerto B aguas abajo de la posición del acelerador (5). El resorte de compresión (6) presiona el orificio (3) y el compensador de presión (4) hacia afuera contra sus respectivos topes y así mantiene el compensador de presión (4) en la posición abierta cuando no hay flujo a través de la válvula. Cuando el fluido fluye a través de la válvula, la presión que actúa en el puerto A aplica una fuerza al compensador de presión (4) a través del orificio (7). El compensador de presión (4) se mueve a la posición de compensación hasta que las fuerzas se equilibran. Si aumenta la presión en la conexión A, el compensador de presión (4) se mueve en la dirección de cierre hasta que se alcanza nuevamente el equilibrio de fuerzas. Debido a esta acción compensadora continua del compensador de presión, se obtiene un flujo constante. Para controlar el flujo a través de la válvula en ambas direcciones, se puede instalar una placa sándwich rectificadora del tipo Z4S 6 debajo de esta válvula de control de flujo.
Estructura de la válvula de control de flujo 2FRM 6-20B/...M...
Tipo 2FRM 6A..-20B/..R
La función de esta válvula es básicamente la misma que la de la válvula tipo 2FRM 6 B..-20B/..M
Sin embargo, este tipo de válvula de control de flujo está provista de un puerto externo que permite conectar el compensador de presión (4) a través del puerto P (11). La presión externa que actúa en el puerto P (11) a través del orificio (10) mantiene cerrado el compensador de presión (4) contra la fuerza del resorte de compresión (6). Cuando se acciona la válvula direccional conectada (9) para permitir el flujo de P a B, se logra un control de circuito cerrado como en el tipo 2 FRM 6 B. De esta manera se evita un salto en el arranque.
Esta versión con cierre externo del compensador sólo puede utilizarse para el control de entrada.
El flujo de retorno libre desde el puerto B al A se realiza a través de la válvula de retención (8).
Estructura de la válvula de control de flujo 2FRM 6A..-20B/..R
Ejemplos de aplicación
Símbolo de la válvula reguladora de caudal de 2 vías 2FRM 6
