Válvulas de control direccionales en sistemas hidráulicos y neumáticos: de principio a práctica

En el campo de la automatización industrial, los sistemas hidráulicos y neumáticos son como los vasos sanguíneos y el sistema respiratorio del cuerpo humano, y elválvula de control direccionales un interruptor de precisión que controla la dirección de flujo de estas "líneas de vida". Ya sea el movimiento del cubo de una excavadora o el volteo del brazo robótico en la línea de producción automatizada, este componente aparentemente simple pero crucial es indispensable.

1. La "tarjeta de identificación" de la válvula de control direccional

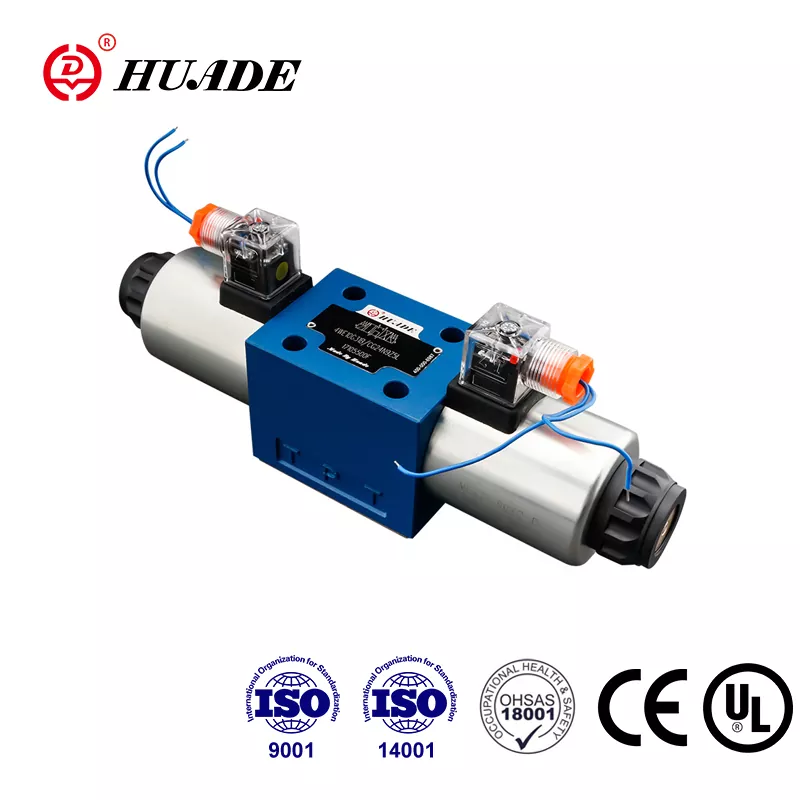

La abreviatura inglesa delválvula de control direccionalDCV, conocido como la "válvula de inversión" en el mundo, su tarea principal es dirigir la ruta de flujo del petróleo o el gas como un policía de tráfico cambiando la posición del núcleo de la válvula. Por ejemplo, cuando el electroimán está energizado, el núcleo de la válvula se deslizará hacia la izquierda con un sonido de "rango", y el aceite hidráulico irá directamente del puerto A al puerto B; Después de que la alimentación esté apagada, el núcleo de la válvula se restablecerá y el circuito de aceite cambiará la dirección al instante. Este diseño permite que el actuador combine de manera flexible varias acciones como los bloques LEGO.

2. Hidráulico vs neumático: misma familia, diferentes destinos

Aunque tanto el control de la dirección del fluido, las válvulas hidráulicas como las válvulas neumáticas son como camiones pesados ​​y autos deportivos, el primero tiene que soportar alta presión (generalmente 21 mPa), y el núcleo de la válvula debe estar hecho de acero para ser lo suficientemente duro; Este último tiene una presión de trabajo de solo aproximadamente 0.6MPa, y el cuerpo de la válvula de aleación de aluminio puede manejarlo fácilmente. Recuerdo que durante el último taller en servicio, el trabajador instaló por error la válvula neumática en el sistema hidráulico, y el núcleo de la válvula fue deformado directamente por el aceite de alta presión. La escena fue comparable a la explosión de una máquina de palomitas de maíz.

3. Función neutral: "trampa" oculta

La selección incorrecta de la función neutral de la válvula de inversión de tres posiciones puede convertir el equipo en una escena de "dibujar" en minutos. Por ejemplo, si la máquina de moldeo por inyección que necesita mantener la presión se selecciona con la posición neutral de tipo O (completamente encerrada), un ligero desgaste del núcleo de la válvula hará que la presión del moho se filtre; y la posición neutral de tipo Y (descarga) hará que la presión del sistema se desplome. El año pasado, una máquina herramienta en nuestra fábrica frecuentemente alarmada debido a esto. Más tarde, se descubrió que el dibujo de compra etiquetaba mal la posición neutral de tipo H como el tipo Y. Este pozo hizo que el trabajador de mantenimiento cambiara el dibujo durante la noche.

4. "Flip" y "rescate" en combate real

La válvula solenoide atascada: el ambiente polvoriento puede hacer que el núcleo de la válvula se atasque. En este momento, no se apresure a reemplazar la nueva válvula. Use un agente de limpieza para descargar primero el cuerpo de la válvula, lo que a menudo puede ahorrar miles de yuanes.

Envejecimiento del anillo de sellado: los anillos de sellado de goma se endurecen en medio año en condiciones de alta temperatura, y la capacidad de vida se duplica cambiando a fluororroruber.

Choque hidráulico: el "efecto de martillo de agua" causado por la inversión repentina puede romper la tubería, y agregar un acumulador puede resolverlo suavemente.

5. Tendencia futura: encrucijada inteligente

Ahora hay válvulas inteligentes que pueden autodiagnosticar fallas, monitorear el flujo y la presión en tiempo real a través de sensores incorporados e incluso predecir el desgaste del núcleo de la válvula. Sin embargo, el costo sigue siendo demasiado alto en esta etapa, y nuestra pequeña fábrica no puede permitirse por el momento, pero se estima que se convertirá en estándar en cinco años.

Conclusión

Las válvulas de control direccionales son como "semáforos" para equipos industriales. Al seleccionar, no puede solo mirar el precio, pero debe combinar las "condiciones de la carretera", como la presión del sistema, la velocidad de respuesta y la temperatura ambiente. La próxima vez que vea el cilindro hidráulico retraído con gracia, no olvide el "comandante de tráfico" que está dirigiendo en silencio detrás de él.
