Cuando la maquinaria industrial necesita cambiar de dirección de manera confiable, la válvula de control direccional serie WMR ofrece una solución en la que se ha confiado durante décadas. Estas válvulas operadas mecánicamente controlan el flujo de fluido hidráulico en sistemas industriales, determinando cuándo los cilindros se extienden o retraen y cuándo los motores giran hacia adelante o hacia atrás.

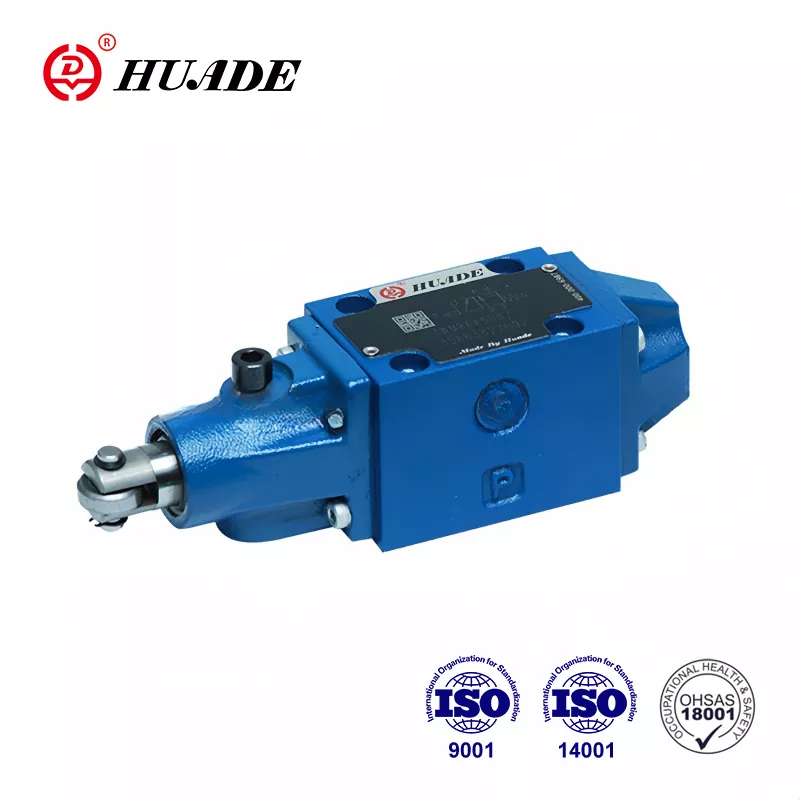

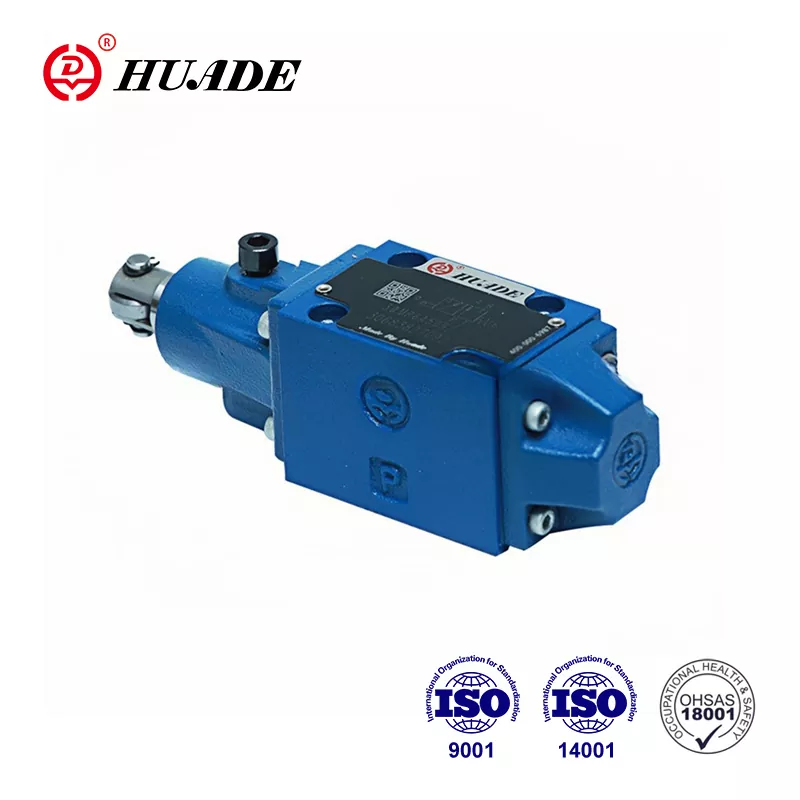

La válvula WMR se destaca porque funciona mediante acción puramente mecánica. Una leva o pieza móvil empuja un rodillo o émbolo, lo que desplaza el carrete interno y redirige el flujo de aceite. Esta conexión física directa significa que la válvula responde a la posición real de la máquina en lugar de a señales eléctricas, lo que la hace ideal para aplicaciones donde la confiabilidad mecánica es más importante.
Comprender la función básica
La válvula distribuidora WMR funciona como válvula de corredera montada sobre una placa base. Cuando nada empuja el rodillo, los resortes de retorno mantienen el carrete en su posición neutral. Una vez que una leva externa o un componente mecánico presiona contra el émbolo del rodillo, el carrete se desliza dentro del cuerpo de la válvula y conecta diferentes puertos. Esta acción redirige el fluido hidráulico para impulsar los actuadores en la dirección deseada.
Esta filosofía de diseño crea un vínculo directo entre la posición física y la acción hidráulica. Las máquinas herramienta, las grúas y los equipos de manipulación de materiales utilizan este principio para garantizar que los movimientos se produzcan en la secuencia correcta. La válvula no puede cambiar hasta que algo mueva físicamente el rodillo, lo que proporciona seguridad inherente en muchas aplicaciones.
Especificaciones técnicas que importan
La válvula de control direccional serie WMR se presenta en dos tamaños principales siguiendo las normas ISO 4401. El tamaño NG6 maneja flujos de hasta 60 litros por minuto y una presión de hasta 315 bar en los puertos P, A y B. El tamaño NG10 ofrece presiones nominales similares con mayor capacidad de flujo. Estas especificaciones permiten que la válvula funcione en entornos industriales exigentes.
La temperatura de funcionamiento oscila entre 20 grados Celsius negativos y 80 grados Celsius positivos con sellos NBR estándar. La válvula acepta fluidos hidráulicos con una viscosidad entre 2,8 y 500 milímetros cuadrados por segundo. Mantener la limpieza del fluido en ISO 4406 Clase 20/18/15 o mejor ayuda a prevenir el desgaste interno y extiende la vida útil.
Una limitación requiere atención durante el diseño del sistema. El puerto T, que devuelve el fluido al tanque, tiene un límite de presión estándar de 60 bar. Si bien los puertos de trabajo principales soportan fácilmente 315 bar, exceder los 60 bar en el puerto T puede dañar los sellos o provocar fugas. Algunas variantes de alta especificación aumentan este límite a 210 bar para aplicaciones con mayor contrapresión.
Diferentes configuraciones para diferentes necesidades
La válvula de control direccional serie WMR ofrece múltiples configuraciones de carrete, que generalmente se muestran como símbolos hidráulicos. Una válvula de cuatro puertos y tres posiciones podría mantener todos los puertos bloqueados en punto muerto o podría conectar ciertos puertos al tanque. Los códigos de símbolos como C, E, J, L y M indican qué puertos se conectan en cada posición. Los fabricantes ofrecen alrededor de 19 variaciones de símbolos diferentes para satisfacer los diferentes requisitos del circuito.
Las válvulas de dos posiciones proporcionan un control de encendido y apagado más sencillo. Las válvulas de tres posiciones agregan un estado neutral que puede bloquear el flujo, permitir el libre movimiento o crear otras condiciones según el diseño del carrete. La elección de la configuración correcta depende de si los cilindros necesitan mantener su posición cuando la válvula regresa a neutral o si deben flotar libremente.
Fabricantes y variaciones de modelos.
Bosch Rexroth produce la serie WMR original como parte de su familia de productos Hydronorma. Su serie NG6 tamaño 5X incluye varias disposiciones de rodillos y opciones de montaje. Las válvulas se montan sobre subplacas estandarizadas siguiendo patrones CETOP, lo que simplifica el reemplazo y permite mezclar componentes de diferentes fabricantes.
Hengli Hydraulics ofrece la serie WMR/U10 para aplicaciones NG10. Su serie L3X ofrece 19 opciones de símbolos con configuraciones de rodillos tipo R y U. Esta variedad ayuda a los ingenieros a seleccionar la posición exacta del rodillo y la dirección de actuación necesarias para el diseño específico de su maquinaria.
Otros proveedores como PONAR Wadowice y Leader Hydraulics fabrican válvulas compatibles. La estandarización según ISO 4401 significa que estas válvulas pueden intercambiarse físicamente, aunque los diseñadores deben verificar que las clasificaciones de presión, las capacidades de flujo y las configuraciones de carrete coincidan con las necesidades de su aplicación.
Requisitos de instalación
La instalación adecuada de una válvula de control direccional WMR comienza con la preparación de la superficie. La superficie de montaje en la subplaca debe cumplir con especificaciones de planitud de 0,01 por 100 milímetros con una rugosidad superficial máxima de Rz 4. Cualquier irregularidad puede crear vías de fuga alrededor de la base de la válvula.
Cuatro tornillos de cabeza hueca M6 por 40 milímetros fijan la válvula a la placa base. Apretar estos pernos a 9 Newton metros con una tolerancia de más o menos 15 por ciento proporciona una fuerza de sujeción adecuada sin distorsionar el cuerpo de la válvula. El ajuste cruzado en diagonal garantiza una distribución uniforme de la presión.
El sistema hidráulico debe utilizar una filtración adecuada antes de conectarse a la válvula de control direccional WMR. La instalación de filtros que mantengan la limpieza ISO 4406 Clase 20/18/15 protege los espacios reducidos entre el carrete y el cuerpo. Incluso las partículas pequeñas pueden rayar estas superficies y provocar fugas internas o adherencias.
Aplicaciones del mundo real
Las máquinas herramienta utilizan la válvula de control direccional WMR para secuencias de cambio de herramientas y operaciones de sujeción de piezas. A medida que el husillo de la máquina o el cambiador de herramientas se mueven a posiciones específicas, las levas activan el rodillo y desencadenan movimientos hidráulicos. Esto garantiza que la secuencia correcta ocurra automáticamente sin controles electrónicos.
Los equipos mineros y metalúrgicos dependen de estas válvulas para el posicionamiento del transportador y el control de la compuerta. Los entornos hostiles de estas industrias hacen que el accionamiento mecánico sea atractivo porque no hay conexiones eléctricas que puedan corroerse o fallar. El polvo y la humedad que destruirían los sensores electrónicos tienen un impacto mínimo en una disposición simple de rodillos y levas.
Las plataformas elevadoras y elevadores de tijera incorporan válvulas WMR en sus sistemas de seguridad. La posición de los rodillos puede indicar si hay barras de seguridad en su lugar o si la plataforma ha alcanzado determinadas alturas. Esta verificación física agrega redundancia a los circuitos de seguridad y cumple con las regulaciones que requieren enclavamientos mecánicos.
Mantenimiento y solución de problemas
Las fugas externas alrededor de la superficie de montaje generalmente indican juntas tóricas dañadas o una válvula mal apretada. Inspeccionar y reemplazar la junta de montaje resuelve la mayoría de los problemas de fugas externas. Verificar que la superficie de montaje permanezca plana y sin daños evita que se repitan.
Las fugas internas aparecen cuando los actuadores se desplazan lentamente cuando la válvula debería mantenerlos en posición. Esto a menudo se debe a que el fluido contaminado desgasta el carrete y el orificio. Verificar la limpieza del fluido y reemplazar los filtros aborda la causa raíz. En casos severos, es posible que sea necesario reemplazar la válvula si el desgaste excede los límites aceptables.
El funcionamiento pegajoso o lento ocurre cuando el carrete no se mueve libremente dentro del orificio. La contaminación vuelve a encabezar la lista de causas, pero el funcionamiento fuera de los rangos de temperatura o viscosidad especificados también crea problemas. Garantizar que el fluido hidráulico se mantenga dentro de las especificaciones evita la mayoría de los problemas operativos con la válvula de control direccional WMR.
Comparación con otros tipos de válvulas
La serie WMM utiliza una palanca manual en lugar de un rodillo para su accionamiento. Los operadores mueven manualmente la palanca para cambiar la posición de la válvula, lo que funciona bien para controles que las personas operan directamente. La serie WMD reemplaza la palanca por un botón giratorio, ofreciendo una opción de control manual más compacta.
Las válvulas de solenoide operadas eléctricamente proporcionan control remoto pero requieren energía eléctrica y señales de control. Estas válvulas cambian más rápido que las mecánicas, pero introducen posibles puntos de falla a través del cableado, solenoides y controladores electrónicos. La válvula de control direccional WMR elimina estas preocupaciones en aplicaciones donde el accionamiento mecánico tiene sentido.
Las válvulas operadas por piloto utilizan presión hidráulica para mover carretes más grandes, lo que permite controlar flujos más altos con fuerzas de accionamiento más pequeñas. Estas válvulas cuestan más y añaden complejidad en comparación con el diseño WMR de acción directa. Para aplicaciones dentro de las capacidades de flujo y presión del WMR, el diseño más simple suele resultar más confiable y económico.
Consideraciones sobre el manejo de la presión
Mientras que los puertos P, A y B soportan 315 bar de forma segura, la limitación del puerto T requiere atención al diseño del sistema. Cualquier restricción en la línea del tanque o el uso de un depósito presurizado aumenta la presión en el puerto T. La contrapresión de otras válvulas que comparten la misma línea del tanque también afecta este puerto.
La instalación de una línea de tanque separada para válvulas con un flujo de retorno significativo ayuda a controlar la presión del puerto T. Algunos diseñadores utilizan un colector de retorno de baja presión dedicado que se conecta directamente al tanque con una restricción mínima. Para sistemas donde es inevitable una mayor presión en el puerto T, especificar variantes de alta presión de la válvula de control direccional WMR evita fallas prematuras del sello.
Las válvulas de retención o restrictores en ciertas ubicaciones del circuito pueden crear presión inesperadamente en el puerto T. Un análisis cuidadoso del circuito durante el diseño identifica estas situaciones. Los manómetros en el puerto T durante la puesta en servicio verifican que las condiciones reales se mantengan dentro de las especificaciones.
Integración de control de flujo
La válvula de control direccional WMR cambia la dirección del flujo pero no controla el caudal directamente. La mayoría de las aplicaciones requieren control de flujo adicional para regular la velocidad del actuador. Las válvulas de aguja o los controles de flujo con presión compensada se instalan en el circuito o directamente en los puertos de la válvula.
Algunos modelos WMR aceptan limitadores de cartucho roscados que se instalan directamente en el puerto P. Estos tapones de tamaño B08, B10 o B12 proporcionan una limitación de flujo simple y amortiguación de picos de presión. El diseño integrado ahorra espacio y reduce la cantidad de componentes separados en el colector hidráulico.
El control de flujo de entrada restringe la entrada de fluido al actuador, mientras que el control de salida restringe el flujo de retorno. La elección depende de las características de la carga y de la calidad de control deseada. La válvula de control direccional WMR se adapta a cualquiera de los dos enfoques mediante un diseño de circuito adecuado alrededor de la válvula.
Consideraciones de mercado para 2025
Los desafíos de la cadena de suministro continúan afectando la disponibilidad de componentes hidráulicos. Los plazos de entrega para configuraciones WMR especializadas pueden extenderse varios meses, y algunos fabricantes indican fechas de entrega hasta septiembre de 2025. Planificar con anticipación y mantener un inventario estratégico ayuda a evitar retrasos en la producción.
El precio de las configuraciones estándar de NG6 comienza en alrededor de 800 dólares estadounidenses en los principales fabricantes. El mercado secundario ofrece alternativas, con válvulas usadas a veces disponibles en el rango de 150 a 200 dólares. Sin embargo, comprar válvulas usadas requiere una inspección cuidadosa para verificar el estado interno y evitar fallas prematuras.
Las estrategias de abastecimiento múltiple que incluyen tanto marcas premium como Bosch Rexroth como alternativas compatibles de fabricantes como Hengli brindan flexibilidad de suministro. La estandarización ISO 4401 significa que el cambio entre marcas sigue siendo factible si las especificaciones coinciden. Mantener listas de proveedores aprobados para múltiples proveedores reduce el riesgo en el entorno de mercado actual.
El papel en la automatización moderna
A medida que las fábricas agregan más sensores, controladores y conectividad de red, la válvula de control direccional mecánica simple WMR ofrece ventajas estratégicas. No puede ser pirateado, no requiere actualizaciones de software y falla de manera predecible. Esta confiabilidad se vuelve valiosa para funciones críticas para la seguridad que necesitan respaldo mecánico.
Las regulaciones europeas como la Ley de Resiliencia Cibernética se centran en la seguridad de los productos digitales. Los componentes puramente mecánicos como la válvula WMR quedan fuera de estos requisitos, lo que simplifica el cumplimiento para los fabricantes de maquinaria. La válvula proporciona una capa base segura que no introduce vulnerabilidades de ciberseguridad en el sistema.
Las preocupaciones sobre la eficiencia energética impulsan el interés en optimizar los sistemas hidráulicos. Si bien la válvula de control direccional WMR en sí no ahorra energía, su confiabilidad y bajas fugas internas contribuyen a la eficiencia general del sistema. Las válvulas del tamaño adecuado con caudales adecuados minimizan las caídas de presión y la generación de calor desperdiciado.
Seleccionar la configuración correcta
La elección de una válvula de control direccional WMR comienza con la comprensión de los requisitos de la aplicación. El caudal y la presión máximos determinan si el tamaño NG6 o NG10 es el adecuado. El tipo de actuador y el comportamiento deseado en la posición neutral dictan la configuración de símbolo necesaria.
El posicionamiento del rodillo afecta la forma en que la válvula se integra con el sistema mecánico. Los rodillos tipo R se montan en un lado mientras que los rodillos tipo U se montan en el otro, lo que permite flexibilidad en la colocación de la leva. La fuerza de accionamiento necesaria y la geometría de leva disponible influyen en esta elección.
La selección del material del sello depende del tipo de fluido y de las temperaturas extremas. Los sellos NBR estándar funcionan con aceite hidráulico a base de petróleo en rangos de temperatura industriales típicos. Las aplicaciones de alta temperatura o fluidos sintéticos pueden requerir sellos FKM que toleren diferentes condiciones. Verificar la compatibilidad química evita la hinchazón o el deterioro del sello.
Documentación y recursos de soporte
Los fabricantes proporcionan documentación técnica detallada para la válvula de control direccional WMR a través de sus sitios web. Las hojas de datos enumeran especificaciones, dimensiones y códigos de pedido exactos. Los manuales de instalación cubren en detalle los procedimientos de montaje y los valores de torsión.
Los modelos CAD en varios formatos ayudan con el diseño de la máquina y el diseño múltiple. Estas representaciones 3D muestran las envolturas de las válvulas y las ubicaciones de los puertos exactas, lo que permite comprobar las interferencias antes de la creación de prototipos físicos. La mayoría de los fabricantes ofrecen modelos en formatos STEP o IGES que se importan a software de diseño común.
El soporte de ingeniería de aplicaciones ayuda a resolver preguntas complejas sobre el diseño de circuitos. Los fabricantes mantienen equipos técnicos que pueden recomendar configuraciones específicas para aplicaciones inusuales o solucionar problemas en sistemas existentes. Aprovechar estos recursos durante la fase de diseño evita errores y rediseños costosos.
Consideraciones finales
La válvula de control direccional WMR sirve para aplicaciones donde el control de posición mecánico y la conmutación confiable son más importantes que la sofisticación electrónica. Su diseño probado maneja condiciones exigentes en minería, metalurgia y manipulación de materiales sin las vulnerabilidades de los controles electrónicos. Comprender sus capacidades y limitaciones permite a los ingenieros aplicarlo de manera efectiva.
Una gestión adecuada de los fluidos prolonga significativamente la vida útil de la válvula. Mantener los estándares de limpieza, operar dentro de rangos de temperatura y viscosidad específicos y administrar la presión del puerto T previene la mayoría de los modos de falla. Estas simples precauciones hacen de la válvula de control direccional WMR un componente duradero que brinda décadas de servicio.
En un mundo que avanza hacia la transformación digital, la válvula WMR demuestra que las soluciones mecánicas todavía desempeñan un papel importante. Su imposibilidad de ser pirateado o manipulado de forma remota proporciona una seguridad inherente. La conexión física entre la posición de la máquina y la acción hidráulica crea un comportamiento predecible del que pueden depender los sistemas de seguridad. Por estas razones, la válvula distribuidora WMR sigue siendo relevante en la hidráulica industrial moderna.
