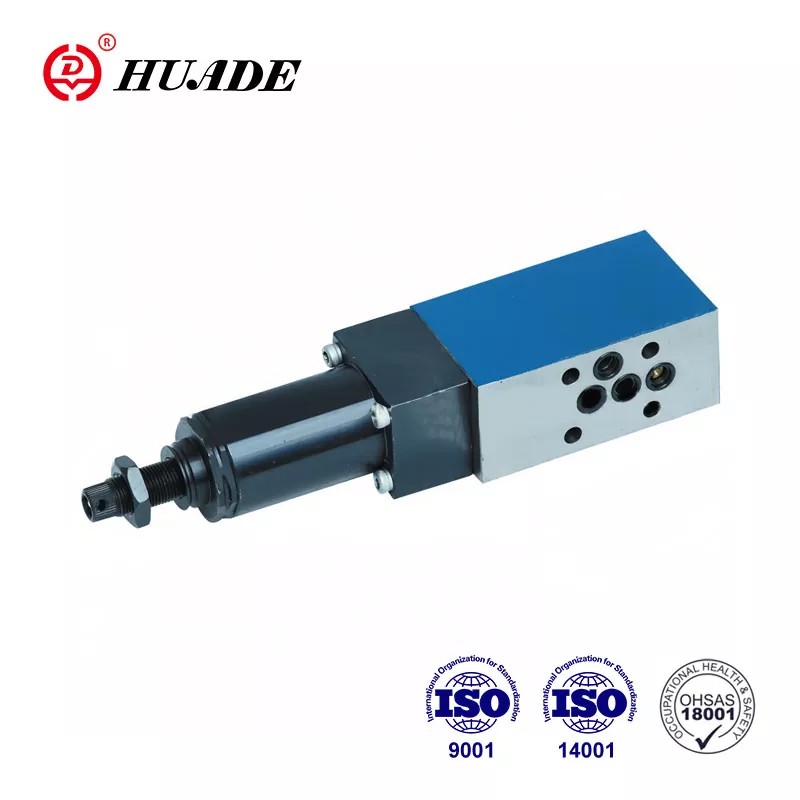

La válvula reductora de presión DR 5 DP se utiliza para controlar la presión en el sistema hidráulico. Gracias a la introducción de la tecnología Rexroth, las válvulas reductoras de presión de la serie Huade® DR 5 DP pueden reemplazar el mismo tipo de Rexroth. Huade Hydraulic cuenta con un estricto sistema de pruebas para garantizar la alta calidad de sus productos. La serie de válvulas de control de presión se usa ampliamente en sistemas hidráulicos marinos.
|
Presión máxima de funcionamiento (Puerto P) (MPa) |
hasta 31,5 |
|
Máx. presión secundaria (Puerto A) (MPa) |
hasta 21,0; sin válvula antirretorno hasta 31,5 |
|
Contrapresión máx. (Conexiones T(Y)) (MPa) |
hasta 6.0 |
|
Flujo máx. (L/min) |
hasta 15 |
|
Fluido a presión Aceite mineral |
Aceite mineral (para sello NBR) o éster de fosfato (para sello FPM) |
|
Rango de viscosidad (mm ²/s) |
10~800 |
|
Rango de temperatura del fluido a presión (℃) |
-30 a +80 |
|
Grado de contaminación (um) |
El grado máximo permitido de contaminación del fluido es según NAS 1638 clase 9. |
|
Peso (kg) |
aprox.1.0 |
Características:
▶ Montaje sobre placa
▶ 5 clasificaciones de presión
▶ 4 elementos de ajuste
. mando giratorio
. Tornillo de fijación con hexágono y capuchón protector,
. Botón giratorio bloqueable con escala
. Botón giratorio con escala
▶ Válvula antirretorno, opcional
▶ Patrón de conexiones según DIN 24 340, forma D, ISO 5781 y CETOP - RP 121H
Solicitud:
La válvula reductora de presión DR 5 DP sirve para reducir la presión del sistema.
La válvula tipo DR5 DP es una válvula reductora de presión de 3 vías de accionamiento directo con función de alivio de presión en el lado secundario.
La presión secundaria se ajusta mediante el elemento de ajuste de presión (4). En reposo, la válvula está normalmente abierta y el fluido a presión puede fluir libremente desde la conexión P hacia la conexión A. Al mismo tiempo, la presión en la conexión A está presente, a través del conducto de control (6), en la zona del pistón opuesta a la de compresión. resorte(3). Cuando la presión en el puerto A excede el nivel de presión establecido en el resorte de compresión (3), el carrete de control (2) se mueve a la posición de control y mantiene constante la presión establecida en el puerto A.
El aceite de control y piloto se toma del puerto A a través de la línea de control (6).
Si la presión en el puerto A aún aumenta debido a fuerzas externas sobre el actuador, el carrete de control (2) se mueve aún más hacia el resorte de compresión (3).
Esto hace que se abra una ruta de flujo en el puerto A a través del terreno de control (8) en el carrete de control (2) hacia el tanque. Luego fluye suficiente fluido a presión hacia el tanque para evitar cualquier aumento adicional de presión.
La cámara del resorte siempre se drena al tanque externamente a través del puerto T(Y).
Para un flujo de retorno libre desde el puerto A al puerto P, se puede instalar una válvula de retención opcional (5).
estructura del DR 5 DP 3 10B
Símbolos del DR 5 DP
