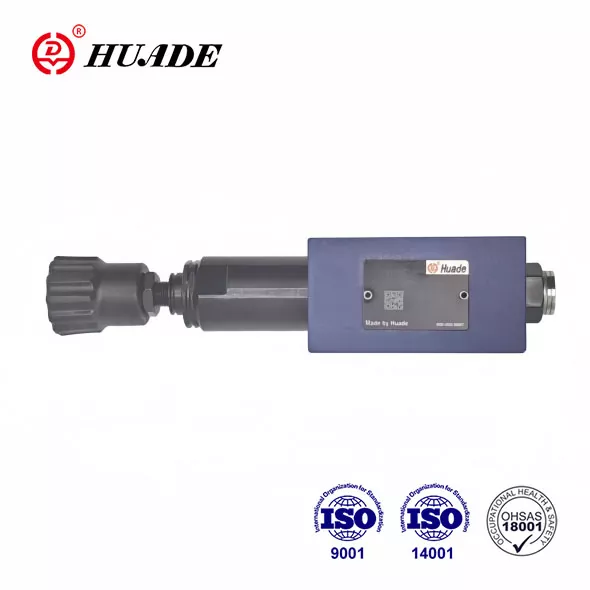

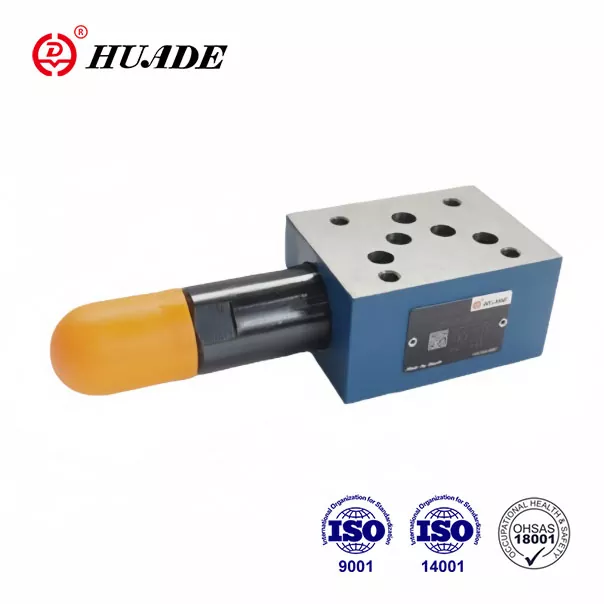

Válvula reductora de presión ZDR 10 D

Las válvulas reductoras de presión Huade® ZDR 10 D se usan para reducir la presión de varios sistemas hidráulicos. Han cumplido completamente con los estándares internacionales. Huade Hydraulic ha introducido la tecnología avanzada de Rexroth debido a dos cooperación a largo plazo de 1979. Huade Hydrulic hace un uso completo de los recursos internos para controlar los costos para proporcionar productos hidráulicos a un precio razonable.

Product parameter of Pressure Reducing Valve ZDR 10 D

Característica del producto y aplicación de la válvula reductora de presión ZDR 10 D

Características:

▶ Diseño de placas de sándwich

▶ Reducción de presión en los puertos A, B o P

▶ 4 elementos de ajuste

. Perilla giratoria

. Maleficio. Tornillo de cabeza con tapa protectora

. Perilla rotativa cerrable con escala

. Perilla rotativa con escala

▶ 4 clasificaciones de presión

▶ Válvula de retención opcional

▶ Patrón de portada a DIN 24 340, Forma A, ISO 4401 y Cetop - RP 121H

Solicitud:

El tipo de válvula ZDR 10 D se usa para reducir la presión del sistema.

1. Sección y símbolo de válvula reductora de presión ZDR 10 D

La válvula reductora de presión tipo ZDR 10 D es una válvula operada directa de 3 vías del diseño de placa sándwich con una función de alivio de presión en el lado secundario.

La válvula reductora de presión básicamente consiste en la carcasa (1), el carrete de control (2), un resorte de compresión (3) y el ajuste (4), así como una válvula de retención opcional.

La presión secundaria se establece mediante el elemento de ajuste de presión (4).

Modelo 'Da'

En reposo, la válvula está normalmente abierta, y el fluido puede fluir sin obstáculos desde el puerto A1 al puerto A2. La presión en el puerto A2 es al mismo tiempo a través de la línea de control (5) presente en el área del carrete opuesta al resorte de compresión (3). Cuando la presión en el puerto A2Cede el nivel de presión establecido en el resorte de compresión (3), el carrete de control (2) se mueve hacia la posición de control contra el resorte de compresión (3) y mantiene la presión establecida en la constante del puerto A2.

La presión de control y el aceite piloto se toman del puerto A2 a través de la línea de control (5).

Si la presión en el puerto A2 aumenta aún más debido a las fuerzas externas, el carrete de control (2) se mueve aún más hacia el resorte de compresión (3).

Esto hace que se abra una ruta de flujo en el puerto A2 a través de la tierra de control (5) en el carrete de control (2) y la carcasa (1) al tanque (Puerto TB). El líquido suficiente luego fluye al tanque para evitar cualquier aumento adicional de la presión.

La cámara de resorte (7) siempre se drena al tanque externamente a través del puerto TA.

Una conexión de medidor de presión (8) permite que se monitoree la presión secundaria en la válvula.

Solo es posible colocar una válvula de retención para el flujo libre en los puertos A2 a A1 en la versión "DA".

Modelos "DP" y "DB"

En el modelo "DP", la presión se reduce en el puerto P1. La presión de control y el aceite piloto se toman internamente desde el puerto P1.

En el modelo "DB", la presión en el puerto P1 se reduce y el aceite piloto tomado del puerto B.

¡Atención!

Cuando la válvula direccional está en la posición conmutada P a A a A, la presión en el puerto B no debe exceder la presión secundaria establecida. De lo contrario, se reducirá la presión en el puerto A.

Si se usa sin una válvula direccional, TA y TB deben estar interconectadas (por ejemplo, en la placa de cubierta).

Estructura de ZDR 10 DA1-50B/... YM

Símbolos de ZDR 10 DP ...- 50B
