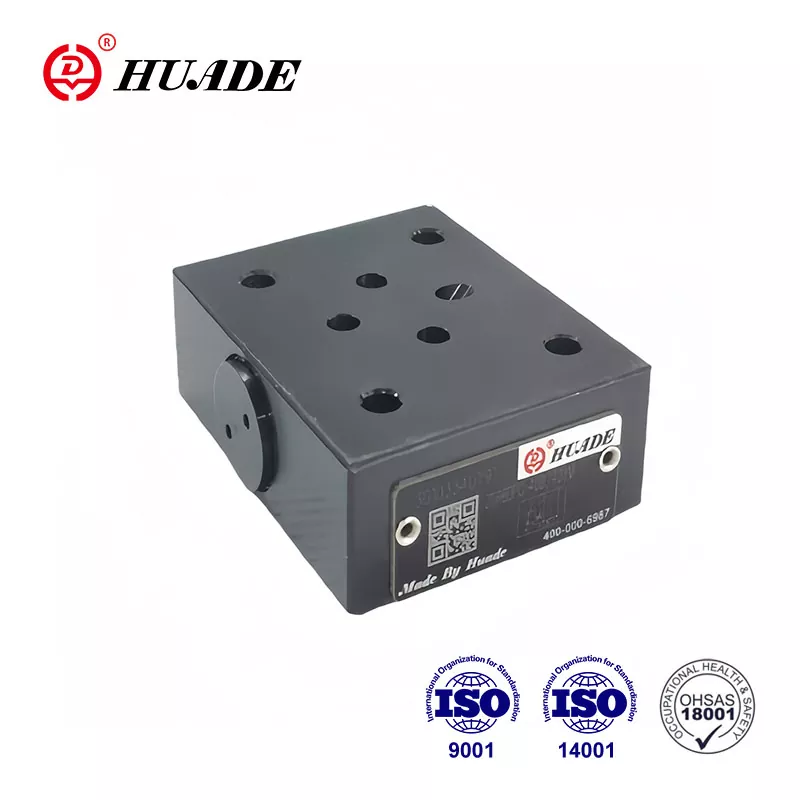

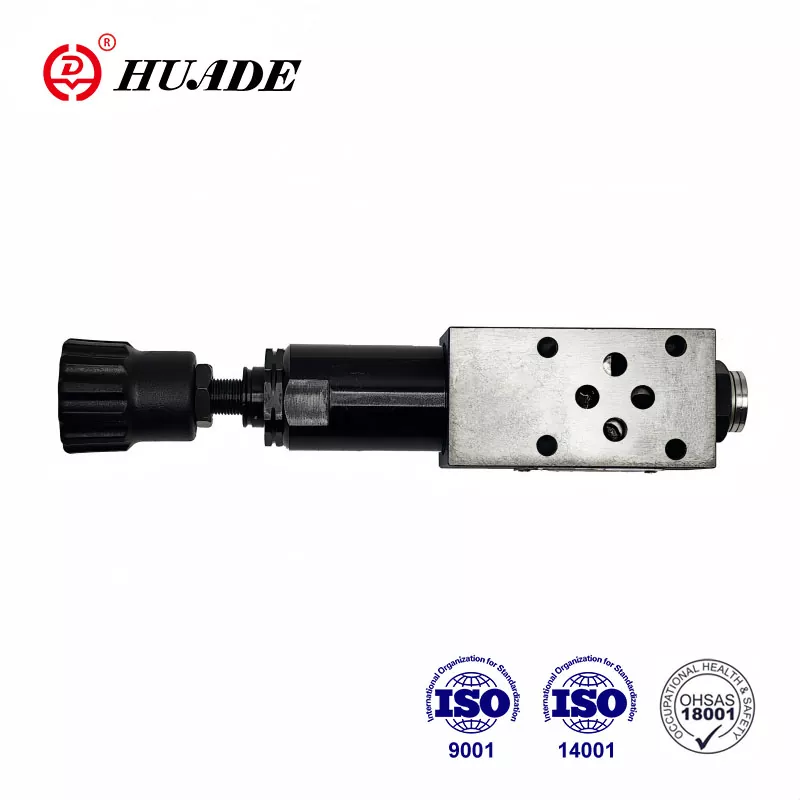

Las válvulas reductoras de presión Huade® siempre han cumplido con los estándares internacionales. Huade Hydraulic hace pleno uso de abundantes recursos nacionales para controlar los costos con el fin de proporcionar productos hidráulicos a un precio razonable. La válvula reductora de presión ZDR 6 DP0 se puede utilizar para reducir la presión de los sistemas hidráulicos.
|
Fluido a presión |
Aceite mineral (para sello NBR) o éster de fosfato (para sello FPM) |
|
Rango de temperatura del fluido a presión (℃) |
-30 a +80 |
|
Rango de viscosidad (mm ²/s) |
10~800 |
|
Grado de contaminación del fluido |
recomendar un filtro con una tasa de retención mínima de β10 > 75 |
|
Máx. Puerto de presión de funcionamiento P (MPa) |
hasta 30 |
|
Presión secundaria (salida) (MPa) |
hasta 4 |
|
Puertos de contrapresión T(Y) (MPa) |
hasta 16 |
|
Flujo máx. (L/min) |
hasta 7 |
Características:
▶ Diseño de placa tipo sándwich
Solicitud:
Para reducir la presión del sistema se utiliza la válvula tipo ZDR 6 DPO.
Las válvulas reductoras de presión del tipo ZDR 6 DPO...40B/40YM son válvulas reductoras de presión en diseño de placa intermedia. Básicamente, la válvula consta de carcasa (1), el carrete de control (2), un asiento de resorte de compresión (3) y un resorte de compresión (4).
En reposo, la válvula normalmente está abierta y el fluido puede fluir sin obstáculos desde el puerto P al puerto P1. La presión en la conexión P1 se encuentra al mismo tiempo en la zona del pistón opuesta al resorte de compresión (4). Cuando la presión en el puerto P1 excede el nivel de presión establecido en el
resorte de compresión (4), el carrete de control (2) se mueve a la posición de control contra el resorte de compresión (4) y mantiene constante la presión ajustada en el puerto P1.
Si la presión en la conexión P1 aumenta aún más debido a fuerzas externas, la corredera de control (2) se mueve aún más hacia el resorte de compresión (4).
Luego fluye suficiente fluido al tanque para evitar cualquier aumento adicional de presión. La cámara del resorte siempre se drena al tanque externamente mediante perforación en el puerto T (Y).
Estructura del ZDR 6 DPO...-40B
Símbolos de ZDR 6 DPO...-40B
