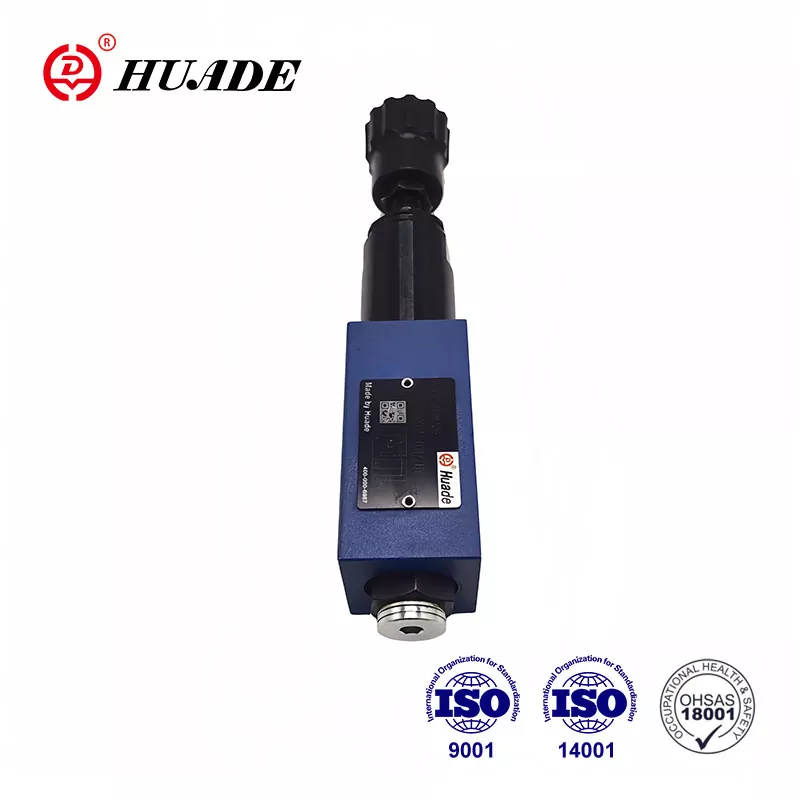

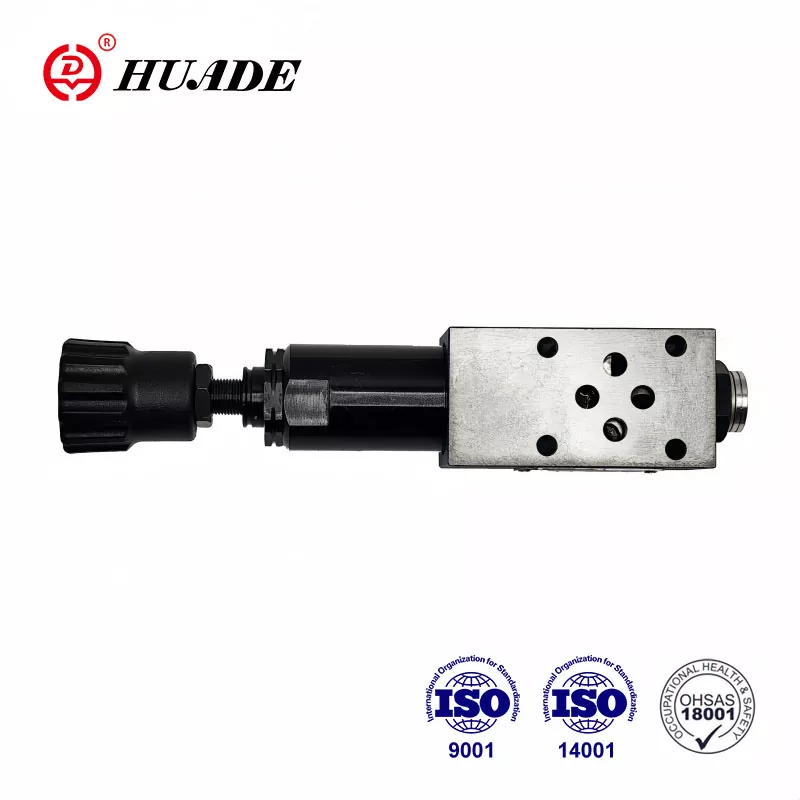

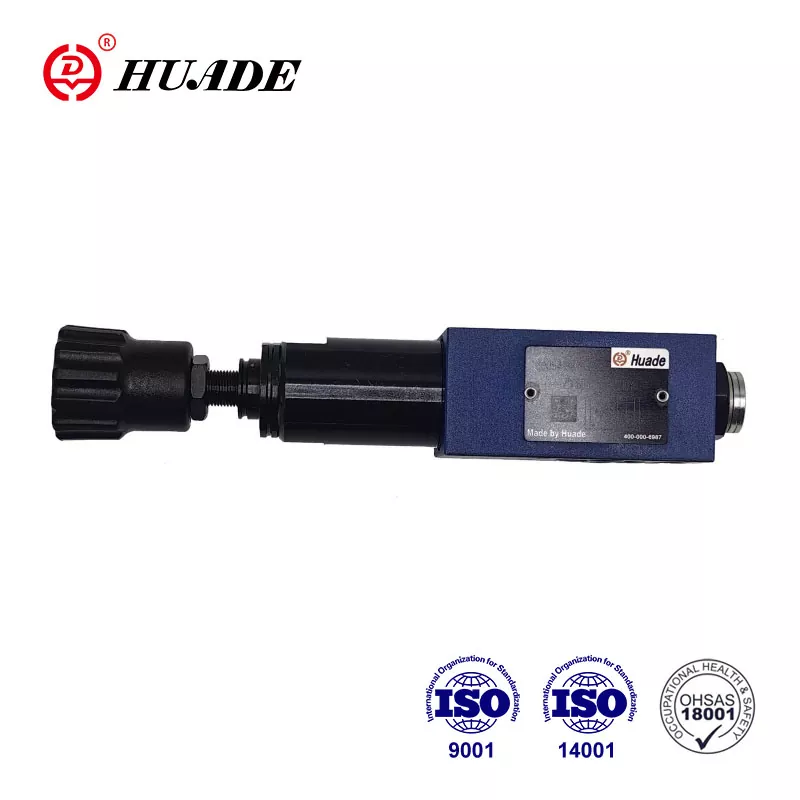

Válvula reductora de presión ZDR 6 D

Huade Hydraulic se fundó en 1979. Gracias a la introducción de la tecnología de Rexroth, Huade Hydraulic se ha convertido en el fabricante hidráulico más potente de China. La válvula reductora de presión ZDR 6 D puede sustituir la misma serie de productos Rexroth. Dispone de 3 elementos de ajuste con diseño de placa sándwich. En comparación con otros productos similares, las válvulas reductoras de presión Huade® tienen un rendimiento más estable en este campo. Huade Hydraulic se centra en la practicidad manteniendo un cierto nivel de calidad, de modo que sus productos obtengan un amplio reconocimiento en el mercado a un precio más bajo.

Parámetro del producto de la válvula reductora de presión ZDR 6 D

Característica del producto y aplicación de la válvula reductora de presión ZDR 6 D

Características:

▶ Diseño de placa tipo sándwich

▶ 4 clasificaciones de presión

▶ 3 elementos de ajuste:

. mando giratorio

. Funda con hexágono y tapa protectora.

. Botón giratorio bloqueable con escala

▶ Reducción de presión en las conexiones A, B o P

▶ Válvula antirretorno, opcional

▶ Patrón de conexiones según DIN 24 340, forma A, ISO 4401 y CETOP - RP 121H

Solicitud:

La válvula reductora de presión tipo ZDR 6 D se utiliza para reducir la presión del sistema.

1. Sección y símbolo de la válvula reductora de presión ZDR 6 D

Las válvulas reductoras de presión del tipo ZDR 6 D.. son válvulas reductoras de presión de 3 vías de accionamiento directo en diseño de placa sándwich con función de descarga de presión en el lado secundario. La válvula reductora de presión se compone básicamente de una carcasa (1), una corredera de control (2), un resorte de compresión (3) y un elemento de ajuste (4), así como una válvula antirretorno opcional.

La presión secundaria se ajusta mediante el elemento de ajuste de presión (4).

Modelo "ZDR6DA"

En reposo, la válvula normalmente está abierta y el fluido puede fluir sin obstáculos desde el puerto A al puerto A1. La presión en la conexión A1 se produce al mismo tiempo a través del conducto de control presente en la zona de la corredera opuesta al resorte de compresión (3). Cuando la presión en el puerto A1 excede el nivel de presión establecido en el resorte de compresión (3), el carrete de control (2) se mueve a la posición de control contra el resorte de compresión (3) y mantiene constante la presión establecida en el puerto A1.

La presión de control y el aceite piloto se toman del puerto A1 a través de la línea de control.

Si la presión en la conexión A1 aumenta aún más debido a fuerzas externas, la corredera de control (2) se mueve aún más hacia el resorte de compresión (3).

Esto hace que se abra una ruta de flujo en el puerto A1 a través del terreno de control (9) en el carrete de control (2) hacia el tanque. Luego fluye suficiente fluido al tanque para evitar cualquier aumento adicional de presión. La cámara del resorte (7) siempre se drena al tanque externamente a través de la perforación (6) al puerto T (Y).

Una conexión para manómetro (8) permite controlar la presión secundaria en la válvula.

Sólo es posible montar una válvula antirretorno para paso libre en las conexiones A1 a A en la versión ‘DA’

Modelos 'DP' y 'DB'

En el modelo 'DP', la presión se reduce en el puerto P1. La presión de control y el aceite piloto se toman internamente del puerto P1.

En el modelo 'DB', se reduce la presión en el puerto P1 y se toma el aceite piloto del puerto B.

¡Atención!

En el modelo DB, se debe garantizar que la presión en el puerto B no sea superior a la presión establecida cuando la válvula direccional está en la posición P a A. De lo contrario, la presión en el puerto A se reducirá.

estructura de ZDR 6 DA1-40B

Símbolos de la ZDR 6 DP...-40B
