Cuando trabaja con sistemas hidráulicos, mantener el fluido fluyendo en la dirección correcta es más importante de lo que piensa. La placa sándwich de válvula de retención Z1S de Bosch Rexroth hace exactamente eso: deja pasar el fluido en una dirección y evita que retroceda. Este sencillo trabajo es crucial en todo, desde máquinas de fábrica hasta equipos de construcción.
¿Qué hace que la placa tipo sándwich con válvula de retención Z1S sea diferente?
La placa sándwich de válvula de retención Z1S recibe su nombre por la forma en que se instala. En lugar de conectarse con mangueras y accesorios, se asienta entre otros componentes como una capa tipo sándwich. Este diseño ahorra espacio y reduce la cantidad de puntos de conexión donde podrían ocurrir fugas. La válvula utiliza un mecanismo de asiento accionado por resorte que se cierra herméticamente contra el flujo inverso, logrando fugas casi nulas incluso cuando la presión alcanza los 350 bar.
El diseño de placa sándwich de válvula de retención funciona bien en espacios reducidos. Los fabricantes de máquinas suelen apilar varias unidades Z1S verticalmente en colectores hidráulicos, creando circuitos de control complejos sin agregar tuberías externas voluminosas. Este enfoque modular sigue los estándares ISO 4401, lo que significa que la placa sándwich de válvula de retención Z1S se adapta a componentes de varios fabricantes.
Cómo funciona la placa sándwich de válvula de retención Z1S
Dentro de cada placa sándwich de válvula de retención Z1S se encuentra un asiento, generalmente hecho de plástico de alto rendimiento, sostenido contra su asiento mediante un resorte. Cuando la presión del fluido desde la dirección de avance alcanza el umbral de presión de apertura, el disco se levanta y el fluido fluye a través de él. En el momento en que la presión cae o se invierte, el resorte empuja el asiento hacia abajo, sellando el paso.
La serie Z1S ofrece diferentes presiones de apertura: opciones de 0,5, 1,5, 3 y 5 bar. Las presiones de apertura más bajas funcionan mejor en sistemas donde se desea una resistencia mínima, mientras que los ajustes más altos evitan la apertura accidental debido a picos de presión. La configuración de placa sándwich con válvula de retención maneja flujos de hasta 40 litros por minuto en los modelos de tamaño 6 y 100 litros por minuto en las variantes de tamaño 10.
Elección de la placa tipo sándwich de válvula de retención Z1S adecuada
Bosch Rexroth fabrica ocho variantes diferentes de función de cierre de la placa sándwich de válvula antirretorno Z1S. Algunos bloquean el flujo en un canal mientras que otros manejan canales duales simultáneamente. Los bloques de la versión más común fluyen desde el puerto A2 al A1, pero encontrará opciones para casi cualquier configuración de circuito.
El tamaño importa al seleccionar la placa sándwich de su válvula de retención. El tamaño 6 Z1S pesa alrededor de 0,8 kilogramos y soporta presiones de hasta 350 bar. Las unidades de tamaño 10 son más grandes, pesan 2,3 kilogramos, pero pueden gestionar 100 litros por minuto de flujo. Ambas versiones funcionan con aceites hidráulicos minerales y pueden adaptarse para fluidos biodegradables si elige sellos compatibles.
El material del sello afecta significativamente el rendimiento. Los sellos FKM estándar manejan bien la mayoría de las aplicaciones, especialmente cuando la velocidad del fluido supera los 4 metros por segundo. Para situaciones de presión más baja y flujo más lento, los sellos blandos de NBR reducen el desgaste en las superficies de contacto. La placa sándwich de su válvula de retención durará más cuando el sello coincida con sus condiciones de operación.
Instalación de la placa tipo sándwich de la válvula de retención Z1S
Realizar la instalación correcta determina el rendimiento de la placa sándwich de válvula de retención Z1S. La superficie de montaje debe ser plana dentro de 0,01 milímetros por 100 milímetros y lisa con una rugosidad superficial no superior a 4 micrómetros. Estas especificaciones pueden parecer precisas, pero evitan fugas que podrían desarrollarse con el tiempo.
La placa sándwich de la válvula de retención se monta con cuatro tornillos: M5 para los modelos de tamaño 6 o M6 para los modelos de tamaño 10. El par importa aquí. Las unidades de tamaño 6 necesitan de 8 a 10 newton-metro, mientras que las de tamaño 10 requieren 15,5 newton-metro más o menos el 10 por ciento. El uso de tornillos con clase de resistencia 10,9 garantiza que el montaje permanezca seguro incluso bajo vibraciones.
Puede instalar la placa sándwich de la válvula de retención Z1S en cualquier orientación. El diseño no depende de la gravedad para funcionar. Solo asegúrate de que el casquillo de plástico azul que viene con algunos modelos permanezca protegido durante el montaje. Este casquillo proporciona sellado adicional y no debe dañarse ni retirarse a menos que esté reemplazando toda la válvula.
Dónde funciona mejor la placa sándwich de válvula de retención Z1S
Las prensas hidráulicas se basan en placas tipo sándwich con válvulas de retención para sujetar las cargas de forma segura. Cuando la prensa hace una pausa entre ciclos, la Z1S evita que el fluido fluya hacia atrás, lo que permitiría que el ariete de la prensa se deslice hacia abajo. Esta función de retención de carga es importante tanto para la seguridad como para la precisión.
Las máquinas herramienta utilizan la placa sándwich de válvula de retención Z1S en husillos CNC y cambiadores de herramientas. El diseño sándwich compacto cabe en espacios reducidos alrededor de componentes giratorios. Los circuitos de alta velocidad en estas máquinas se benefician de la opción de sello metálico de la válvula, que maneja velocidades superiores a 4 metros por segundo sin desgaste excesivo.
Los equipos móviles como excavadoras y grúas necesitan un control de flujo confiable en condiciones difíciles. La placa sándwich de válvula de retención Z1S maneja los cambios de temperatura y las vibraciones comunes en los sitios de construcción. Las variantes en ángulo de la placa sándwich de válvula de retención ayudan a dirigir el flujo de fluido de manera eficiente en los estrechos confines de la maquinaria móvil.
Mantenimiento de la placa tipo sándwich de la válvula de retención Z1S
El fluido hidráulico limpio mantiene la placa sándwich de la válvula de retención funcionando correctamente. Bosch Rexroth especifica la clase de contaminación ISO 4406 20/18/15, que requiere una filtración de hasta 20 micrómetros. El líquido sucio hace que el obturador se pegue o se desgaste prematuramente, lo que provoca fugas o fallas en el cierre.
Las inspecciones periódicas deben verificar si hay fugas externas alrededor de la superficie de montaje y medir la caída de presión a través de la válvula. Un aumento en la caída de presión a menudo indica que se está acumulando contaminación en el interior. La placa sándwich de válvula de retención Z1S no ofrece opciones de reparación en el campo; si falla el conjunto del asiento interno, se reemplaza toda la unidad.
La temperatura afecta el rendimiento de la placa sándwich de la válvula de retención. El Z1S funciona de -20 °C a +80 °C, coincidiendo con la mayoría de los rangos de temperatura del fluido hidráulico. La viscosidad del fluido debe permanecer entre 2,8 y 500 milímetros cuadrados por segundo. Fuera de estos rangos, es posible que la válvula no se abra a la presión de apertura especificada o que se produzcan fugas.
Solución de problemas comunes de la placa tipo sándwich de la válvula de retención Z1S
Cuando la placa sándwich de una válvula de retención no se abre, la contaminación generalmente causa el problema. Lavar el sistema de acuerdo con los estándares de limpieza ISO a menudo resuelve los problemas de adherencia. Si el lavado no funciona, es posible que el resorte se haya fatigado y deba reemplazarse, lo que significa reemplazar toda la válvula.
Una fuga excesiva a través de la placa sándwich de la válvula de retención Z1S generalmente indica que los sellos están desgastados o que se usa un fluido que es incompatible con el material del sello. Verifique que esté utilizando el tipo de aceite hidráulico correcto y que los sellos coincidan con su aplicación. Los fluidos de base biológica requieren sellos diferentes a los de los aceites minerales estándar.
La alta caída de presión a través de la válvula sugiere que es posible que haya seleccionado la presión de apertura incorrecta o que los desechos están restringiendo el flujo. La placa tipo sándwich de la válvula de retención debe mostrar un aumento gradual de la presión con el caudal. Un salto repentino en la caída de presión indica un bloqueo interno que requiere reemplazo de la válvula.
El funcionamiento ruidoso a menudo se debe a la cavitación, cuando la velocidad del fluido aumenta demasiado y crea burbujas de vapor que colapsan violentamente. Agregar amortiguación de flujo aguas arriba o cambiar a una placa sándwich de válvula de retención con sellos metálicos puede reducir el ruido de cavitación. A veces, aumentar la presión del sistema elimina las condiciones que causan la cavitación.
Comparación de la placa tipo sándwich de válvula de retención Z1S con otras opciones
Las válvulas de retención en línea cuestan menos que las placas sándwich, pero ocupan más espacio y necesitan conexiones de manguera adicionales. La placa sándwich de válvula de retención Z1S se integra directamente en su conjunto de válvulas, eliminando cuatro extremos de manguera y sus posibles puntos de fuga. Para sistemas montados en colector, el diseño tipo sándwich tiene más sentido.
Las válvulas de retención operadas por piloto ofrecen capacidades de control remoto de las que carece la placa sándwich de válvula de retención Z1S. Sin embargo, requieren líneas piloto y válvulas de control adicionales, lo que agrega una complejidad que su sistema quizás no necesite. Para un control de flujo unidireccional simple, el Z1S de operación directa proporciona un rendimiento confiable sin componentes adicionales.

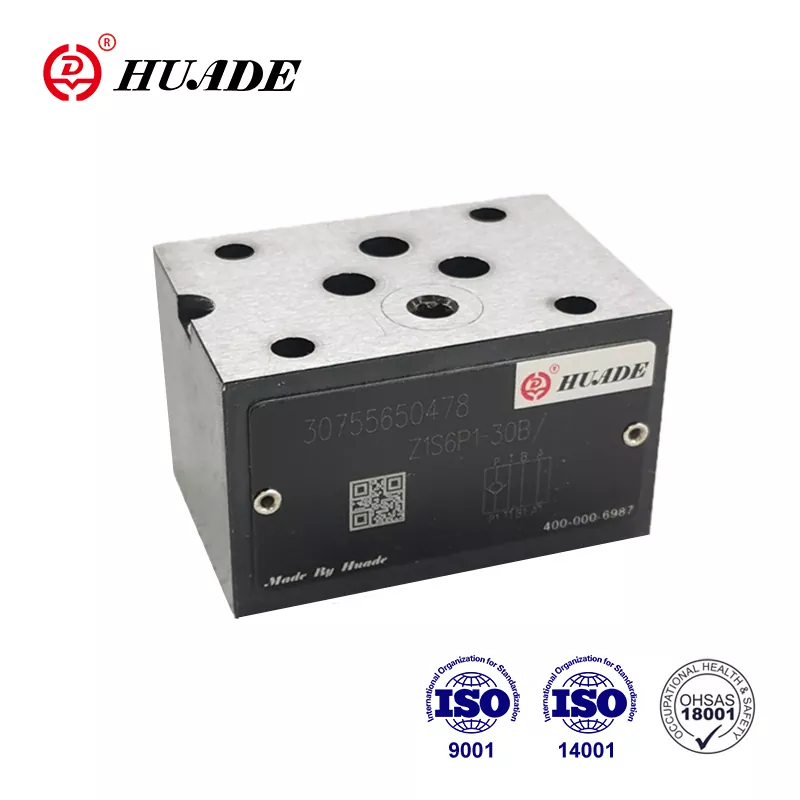

Fabricantes alternativos como Huade y Hengli producen placas sándwich de válvulas de retención compatibles con las normas ISO 4401. Estas opciones pueden costar entre un 30 y un 50 por ciento menos que las unidades originales de Bosch Rexroth. La calidad normalmente cumple con los requisitos para aplicaciones no críticas, pero las válvulas Z1S originales ofrecen confiabilidad comprobada en entornos exigentes.
Cómo aprovechar al máximo su placa tipo sándwich con válvula de retención Z1S
La placa sándwich de válvula de retención Z1S ofrece un control de flujo unidireccional confiable cuando adapta la válvula a su aplicación. Elegir la presión de apertura, el tipo de sello y el tamaño correctos garantiza un rendimiento óptimo. La instalación adecuada con el torque correcto y la preparación de la superficie evita fugas. Mantener el fluido limpio y mantenerse dentro de los límites de temperatura prolonga la vida útil.
Esta placa sándwich de válvula antirretorno funciona en sistemas que van desde 0,5 bar hasta 350 bar de presión y maneja aceites minerales o fluidos biodegradables con sellos adecuados. El montaje tipo sándwich compacto reduce los requisitos de espacio y al mismo tiempo proporciona un funcionamiento sin fugas. Ya sea que esté diseñando un nuevo sistema hidráulico o actualizando uno existente, la placa sándwich de válvula de retención Z1S ofrece una solución comprobada para el control de flujo direccional.
Para obtener especificaciones detalladas e información para realizar pedidos, Bosch Rexroth proporciona hojas de datos completas a través de sus distribuidores. Tomarse el tiempo para revisar estos documentos le ayudará a seleccionar la variante exacta de placa sándwich de válvula de retención Z1S que su aplicación requiere.
