Cuando los sistemas hidráulicos necesitan una retención de carga confiable y un aislamiento sin fugas, los ingenieros suelen recurrir a la placa sándwich de válvula antirretorno Z2S 6 de Bosch Rexroth. Esta válvula operada por piloto ha sido un componente confiable en la hidráulica industrial desde 2013 y ofrece una instalación sencilla y un rendimiento confiable en diversas aplicaciones.

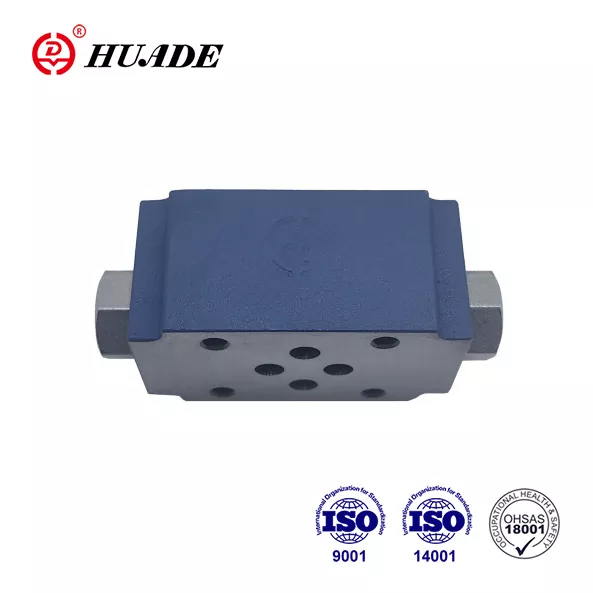

La placa sándwich de válvula de retención Z2S 6 está diseñada para encajar entre componentes hidráulicos en una pila vertical, lo que ahorra espacio y proporciona un control de flujo esencial. Permite el flujo libre en una dirección mientras bloquea el flujo inverso hasta que una señal de presión piloto lo libera. Este mecanismo simple pero efectivo hace que la placa sándwich de válvula antirretorno Z2S 6 sea particularmente valiosa en sistemas donde las cargas deben permanecer estacionarias durante los períodos de inactividad.
Comprender el diseño del Z2S 6
La placa sándwich de válvula antirretorno Z2S 6 sigue el estándar de tamaño NG6, también conocido como Tamaño 6 en terminología hidráulica. Esta estandarización significa que coincide con el patrón de montaje especificado en DIN 24340, ISO 4401-03-02-0-05 y NFPA T3.5.1 R2-2002 D03. Los ingenieros aprecian esta compatibilidad porque permite que la válvula se integre sin problemas con los sistemas hidráulicos existentes en todo el mundo.

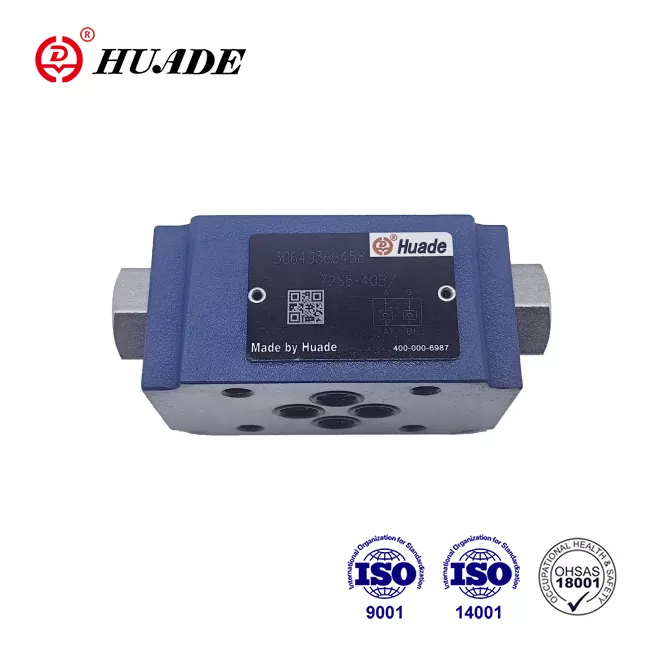

El funcionamiento básico de la placa sándwich de válvula de retención Z2S 6 implica un pistón cargado por resorte y un mecanismo de carrete. El fluido fluye libremente desde el lado del equipo (puertos A1 o B1) al lado del colector (puertos A2 o B2). Cuando la presión intenta invertir la dirección, la válvula se cierra herméticamente sin fugas. Abrir la válvula bloqueada requiere presión piloto en los puertos de control designados, que desplaza mecánicamente los componentes internos para permitir el flujo inverso.
Bosch Rexroth ofrece la placa sándwich para válvula antirretorno Z2S 6 en varias configuraciones. La versión estándar bloquea los canales A y B. Las variantes de un solo canal (Z2S 6 A o Z2S 6 B) aíslan solo un puerto, lo que brinda a los diseñadores más flexibilidad en el diseño de circuitos. El cuerpo de la válvula mide aproximadamente 11 mm de grosor en las configuraciones estándar, aunque las versiones especiales con características de preapertura se extienden hasta los 21,5 mm.
Especificaciones técnicas que importan
La placa sándwich de válvula antirretorno Z2S 6 soporta presiones de hasta 315 bar (4568 psi) cuando se utiliza con fluidos hidráulicos a base de aceite mineral. La capacidad de flujo alcanza los 60 litros por minuto, lo que se adapta a la mayoría de aplicaciones industriales. Estos números representan el rendimiento probado con aceite HLP 46 a 40°C, la condición de referencia estándar para componentes hidráulicos.
La presión de apertura es la fuerza necesaria para abrir la válvula para que fluya libremente. La placa sándwich de válvula antirretorno Z2S 6 viene en tres opciones de presión de apertura: 1,5 bar, 3 bar o 6 bar. Las presiones de apertura más bajas proporcionan una respuesta más sensible, mientras que los ajustes más altos ofrecen un cierre más firme contra las vibraciones del sistema. La elección depende de los requisitos específicos de su circuito y de la naturaleza de sus cargas hidráulicas.
La tolerancia a la temperatura varía según el material del sello. Los sellos NBR estándar funcionan de -30°C a +80°C, cubriendo la mayoría de los entornos industriales. Para aplicaciones que involucran altas temperaturas o fluidos agresivos, los sellos FKM extienden el límite inferior a -20 °C manteniendo el mismo límite superior. La placa sándwich de válvula antirretorno Z2S 6 también admite fluidos hidráulicos biodegradables (tipos HETG y HEES) y fluidos resistentes al fuego, aunque los fluidos HFC a base de agua requieren una limitación de presión a 210 bar.
La viscosidad del fluido puede oscilar entre 2,8 y 500 mm²/s sin afectar el funcionamiento de la válvula. Este amplio rango significa que la placa sándwich de la válvula de retención Z2S 6 funciona correctamente ya sea que el aceite hidráulico esté diluido por el calor o espeso por las condiciones de arranque en frío. La válvula mantiene su integridad de sellado en todo este espectro de viscosidad.
Donde sobresale la placa tipo sándwich con válvula de retención Z2S 6
Las máquinas prensadoras dependen en gran medida de la placa sándwich de válvula antirretorno Z2S 6 para evitar la deriva de la carga. Cuando una prensa retiene material entre ciclos, cualquier movimiento del cilindro arruinaría la pieza de trabajo. El bloqueo sin fugas del Z2S 6 mantiene el ariete exactamente donde lo coloca el operador, incluso durante pausas prolongadas. Esta confiabilidad elimina la necesidad de una presión constante de la bomba para mantener la posición, ahorrando energía y reduciendo la generación de calor.
Los equipos de elevación presentan desafíos similares. Un elevador hidráulico que soporta una carga no puede tolerar un descenso gradual debido a fugas internas. La placa sándwich de válvula antirretorno Z2S 6 aísla completamente el cilindro de elevación, asegurando que las cargas permanezcan elevadas hasta que el operador las baje deliberadamente. Esta característica de seguridad es particularmente importante en aplicaciones donde las personas trabajan debajo de plataformas o vehículos elevados.
Las líneas de producción automatizadas se benefician del diseño compacto de la placa sándwich de válvula de retención Z2S 6. La automatización moderna exige muchos actuadores que funcionen en secuencias coordinadas, a menudo en espacios reducidos. El diseño de placa sándwich permite apilar múltiples válvulas verticalmente en un solo colector, minimizando el espacio y manteniendo la funcionalidad completa para cada circuito. Esta eficiencia de espacio se traduce directamente en diseños de máquinas más compactos.
Las variantes de preapertura de la placa sándwich de válvula antirretorno Z2S 6 abordan un problema específico en aplicaciones de ciclo alto. Cuando una válvula bloqueada se libera repentinamente bajo la presión total del sistema, el rápido cambio de flujo crea un choque hidráulico. Las versiones SO55 y SO150 incorporan circuitos de preapertura que reducen gradualmente la presión atrapada antes de su liberación total. Esta transición suave reduce el ruido, minimiza el desgaste de los componentes y extiende la vida útil del sistema en aplicaciones con ciclos frecuentes de arranque y parada.
Consideraciones de instalación
El montaje de la placa intermedia de válvula antirretorno Z2S 6 requiere prestar atención a la planitud de la superficie. Las superficies de contacto del colector o de la placa base deben alcanzar una rugosidad de Ra 0,01/100 mm o mejor. Este acabado suave garantiza un sellado adecuado sin apretar demasiado los pernos de montaje. La mayoría de los fabricantes especifican tornillos de cabeza hueca M5 (ISO 4762) o roscas 10-24 UNC para aplicaciones norteamericanas.
El torque del perno depende de la cantidad de componentes en su pila. Un conjunto simple de dos capas utiliza un torque menor que un colector complejo con múltiples válvulas. Bosch Rexroth proporciona tablas de par en su documentación, pero los valores típicos para tornillos M5 oscilan entre 5 y 7 Nm. La clave es apretar uniformemente en un patrón cruzado para distribuir la fuerza de sujeción uniformemente a través de las superficies de sellado.
La placa sándwich de válvula antirretorno Z2S 6 se puede instalar en cualquier orientación, aunque lo más común es el apilamiento vertical. El montaje horizontal o en ángulo funciona bien si el diseño de su máquina lo requiere. Solo asegúrese de que las superficies de montaje permanezcan adecuadamente apoyadas y que las conexiones de los puertos estén alineadas con sus líneas hidráulicas. El diseño interno de la válvula no depende de la gravedad, por lo que el rendimiento sigue siendo constante independientemente de la posición.
Los diseñadores de circuitos hidráulicos deben tener en cuenta los requisitos del control piloto al planificar las instalaciones. Las versiones estándar Z2S 6 utilizan presión piloto interna desde el propio puerto bloqueado. Variantes especiales como el SO40 añaden puertos de control externos G1/4 para señales piloto independientes. La versión SO60 drena la presión piloto al puerto del tanque, lo que ayuda en circuitos donde la presión bloqueada no debería influir en otros componentes. Comprender estas opciones de control le ayudará a seleccionar la variante de placa sándwich de válvula de retención Z2S 6 adecuada para su aplicación específica.
Mantenimiento y solución de problemas
La placa sándwich de válvula antirretorno Z2S 6 requiere un mantenimiento mínimo en condiciones normales de funcionamiento. La inspección periódica cada 12 a 24 meses detecta problemas potenciales antes de que provoquen fallas en el sistema. Verifique si hay fugas externas alrededor de las superficies de montaje y verifique que las líneas de control piloto permanezcan sin obstrucciones. La contaminación es el principal enemigo de cualquier válvula hidráulica, por lo que mantener una limpieza adecuada del fluido según ISO 4406 clase 20/18/15 protege la placa sándwich de la válvula de retención Z2S 6 del desgaste prematuro.
Si su sistema experimenta un impacto de conmutación excesivo cuando se libera la válvula, considere actualizar a una versión de preapertura. La variante SO55 proporciona una amortiguación moderada, mientras que la SO150 ofrece una reducción de presión más gradual. Esta modificación a menudo elimina las quejas por ruido y reduce la tensión en los componentes conectados sin requerir un rediseño importante del circuito.
Las fugas a través de una placa sándwich de válvula antirretorno Z2S 6 suelen indicar daños por contaminación en las superficies de sellado. Las partículas sólidas pueden incrustarse en el material del sello blando o rayar las superficies metálicas del asiento. El desmontaje y la limpieza a veces restablecen la función, pero el reemplazo suele ser más económico dado el costo relativamente bajo de estos componentes. Al reemplazar los sellos, utilice siempre piezas originales de Bosch Rexroth especificadas para el número de modelo de su válvula para garantizar un ajuste adecuado y compatibilidad de materiales.
La falla del control piloto se presenta como una incapacidad para liberar el flujo bloqueado. Este problema generalmente se debe a que los desechos bloquean los pequeños conductos piloto o a un suministro incorrecto de presión piloto. La placa sándwich de válvula antirretorno Z2S 6 requiere una presión piloto adecuada para superar tanto la presión de apertura como cualquier presión de carga atrapada. Verifique que su fuente piloto proporcione suficiente flujo y presión para un funcionamiento confiable. En sistemas con líneas piloto largas, considere agregar un acumulador piloto para brindar una respuesta rápida.
Compra de la placa sándwich de válvula antirretorno Z2S 6
El precio de la placa sándwich de válvula antirretorno Z2S 6 varía según la configuración y el origen de compra. Los modelos estándar como el R900347495 suelen costar entre 150 y 300 dólares. Las versiones con apertura previa y los materiales de sellado especiales aumentan el costo base. Distribuidores autorizados ofrecen componentes originales Bosch Rexroth con garantías de fábrica y soporte técnico.
La tienda oficial de Bosch Rexroth ofrece la selección más completa y soporte directo del fabricante. Su sitio web incluye especificaciones detalladas, modelos CAD e información de compatibilidad para la placa sándwich de válvula de retención Z2S 6. Los ingenieros aprecian la documentación técnica disponible para descargar, que incluye curvas de presión-flujo y dibujos dimensionales.
Los distribuidores regionales suelen mantener un inventario local para una entrega más rápida. [BuyRexroth.com](http://buyrexroth.com/) ofrece a los compradores en línea precios competitivos y envíos rápidos en configuraciones comunes. Leader Hydraulics se centra en los mercados asiáticos con stock y soporte local. PHA-Auto en Tailandia proporciona experiencia regional para instalaciones del Sudeste Asiático. Estos distribuidores conocen a fondo la placa sándwich de válvula antirretorno Z2S 6 y pueden recomendar la variante adecuada para su aplicación específica.
Las compras al por mayor califican para descuentos por volumen en la mayoría de los proveedores. Si su producción requiere varias unidades de placa sándwich con válvula de retención Z2S 6, solicitar una cotización para su requisito total a menudo revela mejores precios que realizar un pedido individual. Algunos distribuidores también incluyen la válvula con accesorios de montaje y sellos a precios reducidos.
Existen alternativas genéricas a precios más bajos, que a veces aparecen por debajo de los 100 dólares. Estos productos clonados pueden adaptarse físicamente al patrón de montaje, pero la calidad del material y las tolerancias de fabricación a menudo no cumplen con los estándares de Rexroth. Para aplicaciones no críticas o pruebas temporales, podrían ser suficientes alternativas de menor costo. Sin embargo, los sistemas que requieren un rendimiento fiable a largo plazo justifican la inversión en componentes originales de placa sándwich de válvula de retención Z2S 6.
Códigos de pedido explicados
Comprender el código de pedido de Bosch Rexroth le ayudará a especificar exactamente la variante de placa sándwich de válvula antirretorno Z2S 6 que necesita. El formato sigue este patrón: Z2S 6 [configuración de bloqueo] [presión de apertura] 6X [tratamiento de superficie] [material de sellado] [características de posicionamiento] [opciones especiales].
La configuración de bloqueo determina qué puertos aísla la válvula. Un guión sin letra significa que los canales A y B están bloqueados. La letra A significa que sólo el canal A se bloquea mientras que el B fluye libremente. La letra B invierte esta disposición. Esta flexibilidad permite a los diseñadores de circuitos aislar puertos de actuadores específicos sin afectar a otros en el mismo colector.
Los códigos de presión de apertura son números simples: 1 para 1,5 bar, 2 para 3 bar y 3 para 6 bar. Esta selección afecta la cantidad de presión que se genera antes de que comience el flujo libre. La designación 6X indica la serie de componentes de tamaño 6, que permanece constante para todos los modelos de placa sándwich de válvula de retención Z2S 6 estándar.
El tratamiento superficial aparece como J50 para superficies inoxidables pasivadas que resisten la corrosión en ambientes hostiles. Las versiones estándar omiten este código. El material del sello se muestra como V para FKM cuando es necesario; en caso contrario se entienden juntas NBR estándar. Las opciones de posicionamiento incluyen /60 para ubicar orificios y /62 para orificios más pasadores, aunque los pasadores se deben pedir por separado usando el número de pieza R900005694.
Los códigos de función especiales indican funciones avanzadas. SO40 agrega puertos de control externos G1/4 para señales piloto independientes. SO55 y SO150 permiten circuitos de preapertura con diferentes características de temporización. SO60 dirige el drenaje piloto al puerto del tanque. Estas variantes especiales de la placa sándwich de válvula antirretorno Z2S 6 abordan requisitos de circuito específicos que los modelos estándar no pueden satisfacer.
Comparando alternativas
Otros fabricantes producen válvulas de retención hidráulicas que compiten con la placa sándwich de válvulas de retención Z2S 6. La serie D1VW de Parker ofrece una funcionalidad similar con una construcción estilo cartucho. Estas válvulas manejan presiones (350 bar) y flujos (80 l/min) ligeramente más altos, lo que es importante en aplicaciones de servicio pesado. Sin embargo, el diseño del cartucho requiere una preparación del colector diferente en comparación con el formato de placa sándwich que hace que el Z2S 6 sea tan versátil.
Eaton proporciona válvulas de retención PVQ que coinciden con las capacidades de Z2S 6 a un costo algo menor. Las presiones nominales alcanzan los 345 bar con caudales de alrededor de 50 l/min. Para aplicaciones donde es suficiente una capacidad de flujo ligeramente reducida, las válvulas Eaton presentan una alternativa viable. La placa sándwich de válvula antirretorno Z2S 6 mantiene ventajas en disponibilidad y documentación, especialmente para proyectos internacionales donde la presencia global de Rexroth simplifica el abastecimiento y el soporte.
Las válvulas clon genéricas tientan a los compradores con precios inferiores a 100 dólares, que a veces llegan hasta los 50 dólares. Estos productos se ajustan físicamente a los patrones de montaje NG6, lo que los hace mecánicamente compatibles con los sistemas diseñados para la placa sándwich de válvula de retención Z2S 6. Sin embargo, la calidad del material y la fabricación de precisión afectan directamente la confiabilidad y la vida útil. Las válvulas clonadas a menudo presentan mayores fugas internas, presiones de apertura inconsistentes y una vida útil más corta. Sirven adecuadamente para pruebas, creación de prototipos o aplicaciones de respaldo no críticas, pero los sistemas de producción se benefician de componentes genuinos.
La placa sándwich de válvula antirretorno Z2S 6 destaca en sistemas integrados Bosch Rexroth donde otras válvulas, bombas y controles provienen del mismo fabricante. La compatibilidad de los componentes está asegurada, la documentación es completa y el soporte técnico comprende el sistema completo. Esta ventaja del ecosistema a menudo compensa las pequeñas diferencias de precio a la hora de construir instalaciones hidráulicas profesionales.
Rendimiento en el mundo real
Los usuarios industriales informan constantemente sobre el funcionamiento fiable de la placa sándwich de válvula antirretorno Z2S 6 en diversas aplicaciones. Los fabricantes de máquinas CNC integran estas válvulas en circuitos hidráulicos que controlan la sujeción de herramientas y el posicionamiento de piezas. La característica de deriva cero garantiza que la precisión del mecanizado no se vea comprometida durante las pausas del ciclo. Los talleres mecánicos que funcionan las 24 horas valoran especialmente el rendimiento constante que requiere una intervención mínima.
Los fabricantes de equipos de construcción especifican variantes del Z2S 6 en circuitos estabilizadores y sistemas de posicionamiento de brazos. La hidráulica móvil enfrenta condiciones desafiantes que incluyen vibración, temperaturas extremas y exposición a contaminación. La placa sándwich de válvula antirretorno Z2S 6 cumple con estos requisitos manteniendo al mismo tiempo el pequeño tamaño esencial en aplicaciones móviles con espacio limitado. La compatibilidad con fluidos resistentes al fuego extiende su uso a equipos de minería subterránea donde las normas de seguridad exigen fluidos hidráulicos HFC.
Las líneas de montaje automatizadas demuestran el valor de la apertura previa de las variantes Z2S 6. Los sistemas que giran varias veces por minuto generan un impacto hidráulico significativo durante cada transición. Los ingenieros informan una reducción notable del ruido y un funcionamiento más suave después de actualizar la placa sándwich de válvula de retención estándar Z2S 6 unidades con versiones de preapertura SO55. Esta actualización a menudo extiende la vida útil de los componentes conectados al reducir los picos de tensión en todo el circuito.
Las unidades de energía hidráulica en plantas industriales utilizan válvulas Z2S 6 para aislar los bancos de acumuladores y crear zonas de presión independientes. El diseño sándwich compacto permite conjuntos de colectores complejos que no serían prácticos con componentes más grandes y menos estandarizados. Los técnicos de mantenimiento aprecian la naturaleza modular de estas instalaciones, donde las unidades de placa sándwich de válvula de retención Z2S 6 individuales se pueden reemplazar sin alterar los componentes adyacentes.
Recursos técnicos y soporte
Bosch Rexroth ofrece a través de su portal online una amplia documentación sobre la placa sándwich para válvula antirretorno Z2S 6. El documento de referencia principal, RE 21548, contiene especificaciones completas, curvas de rendimiento y dibujos dimensionales. Este PDF permanece disponible gratuitamente para su descarga, lo que garantiza que los ingenieros de todo el mundo puedan acceder a información precisa al diseñar sistemas hidráulicos.
Los modelos CAD en múltiples formatos admiten flujos de trabajo de diseño digital. Los archivos STEP e IGES se importan directamente al software de diseño mecánico común, lo que permite realizar comprobaciones de espacio y enrutamiento de líneas hidráulicas adecuadas. Estos modelos reflejan las dimensiones exactas de la placa sándwich de válvula antirretorno Z2S 6, eliminando conjeturas y reduciendo errores de diseño que pueden aparecer durante la instalación física.
El soporte técnico de Bosch Rexroth ayuda a resolver preguntas de aplicaciones específicas. Sus ingenieros pueden recomendar la variante Z2S 6 óptima para condiciones operativas inusuales o ayudar a solucionar problemas de rendimiento en instalaciones existentes. Las oficinas regionales se mantienen familiarizadas con los estándares locales de fluidos y los requisitos ambientales, asegurando que el asesoramiento tenga en cuenta las variaciones regionales en las prácticas hidráulicas.
El personal técnico del distribuidor a menudo brinda soporte de primera línea para la placa sándwich de válvula de retención Z2S 6. Muchos distribuidores emplean técnicos hidráulicos experimentados que comprenden tanto el producto como los desafíos de las aplicaciones comunes. Esta experiencia local puede ser particularmente valiosa durante la puesta en servicio inicial del sistema o al diagnosticar comportamientos inesperados en circuitos complejos.
Las comunidades y foros en línea discuten experiencias prácticas con componentes hidráulicos, incluido el Z2S 6. Estas conversaciones revelan soluciones del mundo real a problemas comunes y, a veces, resaltan consejos no documentados de usuarios experimentados. Si bien las fuentes informales no deberían reemplazar la documentación oficial, brindan un contexto útil sobre cómo se desempeña la placa sándwich de válvula de retención Z2S 6 en diferentes industrias y aplicaciones.
Tomar la decisión correcta
La selección de la variante de placa sándwich de válvula antirretorno Z2S 6 adecuada comienza con la comprensión de los requisitos de su sistema. Calcule la presión máxima que experimentará su circuito y verifique que se mantenga dentro de los 315 bar para aceite mineral o 210 bar para fluidos a base de agua. Mida los caudales esperados para confirmar que se mantienen por debajo de 60 l/min. Estas comprobaciones básicas garantizan que la válvula pueda soportar sus condiciones operativas sin degradación del rendimiento.
Considere si su aplicación se beneficia de las funciones de apertura previa. Los sistemas con ciclos frecuentes, cargas sensibles o problemas de ruido a menudo justifican el modesto costo adicional de las variantes SO55 o SO150. Las transiciones más suaves que proporcionan reducen la tensión en todo el sistema hidráulico, lo que potencialmente previene fallas en otros componentes. Para aplicaciones que mantienen cargas durante períodos prolongados con liberaciones poco frecuentes, los modelos de placa sándwich de válvula de retención estándar Z2S 6 funcionan perfectamente bien.
La selección del material del sello depende del fluido hidráulico y de la temperatura ambiente. Los sellos NBR estándar admiten aceites minerales convencionales y la mayoría de los fluidos biodegradables dentro del rango de -30 °C a +80 °C. Si su aplicación implica temperaturas más altas, fluidos agresivos o exposición frecuente a ambientes fríos, los sellos FKM brindan una mejor durabilidad. La placa sándwich de válvula antirretorno Z2S 6 con designación V incluye estos sellos mejorados.
Las consideraciones presupuestarias equilibran el costo inicial con la confiabilidad a largo plazo. Los componentes originales de Bosch Rexroth cuestan más por adelantado pero ofrecen un rendimiento predecible durante muchos años. Las alternativas genéricas ahorran dinero inicialmente, pero pueden requerir un reemplazo más frecuente. Para aplicaciones críticas donde fallas inesperadas causan pérdidas de producción, la confiabilidad comprobada de la placa sándwich de válvula de retención Z2S 6 justifica su precio. Para circuitos de respaldo o instalaciones temporales menos críticos, las alternativas de menor costo podrían tener sentido económico.
Conclusión
La placa sándwich de válvula antirretorno Z2S 6 representa una solución madura y probada para la retención de carga hidráulica y el control de flujo. Su diseño estandarizado, funcionamiento confiable y opciones de configuración integrales lo hacen adecuado para diversas aplicaciones industriales. Ya sea que necesite un bloqueo simple sin fugas o un control de preapertura sofisticado, existe una variante Z2S 6 para satisfacer sus necesidades.
Comprender las especificaciones técnicas le ayudará a seleccionar el modelo correcto y evitar problemas de compatibilidad. Una instalación adecuada garantiza una larga vida útil y un funcionamiento sin problemas. El mantenimiento regular detecta los problemas a tiempo, mientras que el acceso a piezas originales y soporte técnico protege su inversión. La placa sándwich de válvula antirretorno Z2S 6 continúa sirviendo a sistemas hidráulicos en todo el mundo, lo que demuestra que una ingeniería sencilla combinada con una fabricación de calidad crea componentes que simplemente funcionan.
