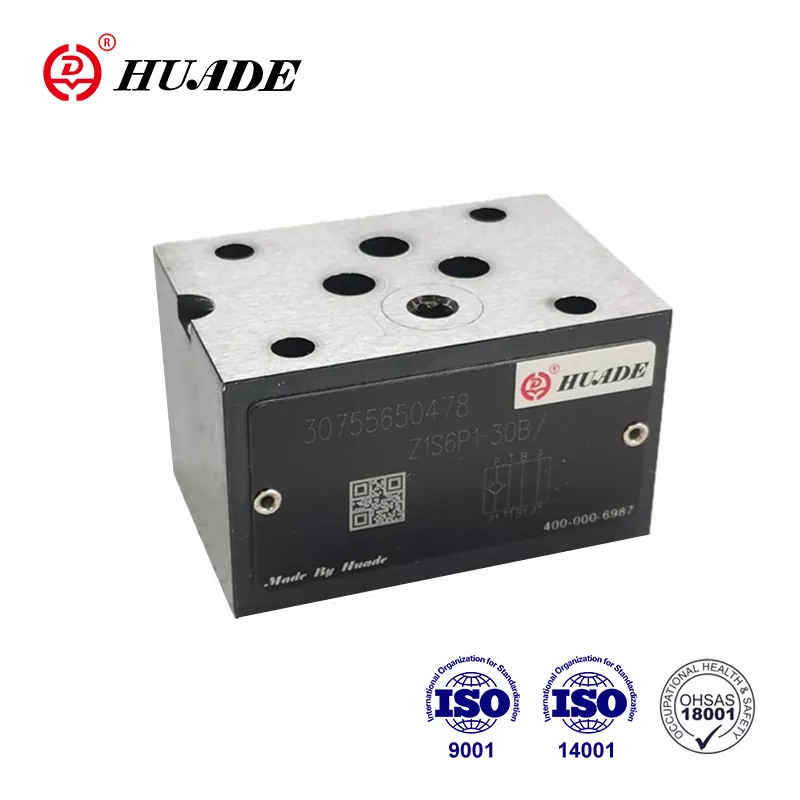

Como fabricante líder de tecnología de control y transmisión hidráulica de China, Huade ha incorporado tecnología de vanguardia de Rexroth. La válvula de retención Huade® Z1S puede reemplazar completamente la serie Z1S ofrecida por Rexroth. Es rentable. Huade ha pasado ISO9001, ISO14001 e ISO45001. La válvula de cartucho Huade® Z1S tiene un rendimiento confiable. Es una antigua marca nacional en China. Es más avanzado en tecnología y más duradero que productos similares de esta línea.
|
Datos técnicos (para aplicaciones fuera de estos parámetros, ¡consúltenos!) |
||
|
Tamaño |
6 |
10 |
|
Flujo máximo (l/min) |
40 |
100 |
|
Presión máxima de funcionamiento (MPa) |
a 31,5 |
|
|
Presión de agrietamiento |
Ver curvas características |
|
|
fluido a presión |
Aceites minerales (para sello NBR) o |
|
|
Rango de temperatura del fluido a presión (℃) |
-30～+80 |
|
|
Rango de viscosidad (mm2/s) |
2,8 a 500 |
|
|
Peso (Kg) |
0.8 |
2.3 |
Características:
▶ Válvula de placa tipo sándwich para uso en conjuntos de apilamiento vertical
▶ 8 funciones de aislamiento diferentes
Solicitud:
Esta placa sándwich de válvula antirretorno tipo Z1S se utiliza para instalación de apilamiento vertical.
4.Funciones, sección, símbolos de la placa sándwich de válvula antirretorno Z1S
La válvula Z1S es una válvula antirretorno de accionamiento directo con diseño de placa sándwich. Se utiliza para el cierre sin fugas en una dirección y permite el flujo libre en la dirección contraria. Este tipo de válvula tiene un sello metálico entre el asiento (3) y la carcasa (1). Las válvulas antirretorno del tipo Z1S son especialmente adecuadas para aplicaciones con presiones de funcionamiento superiores a 10,0 MPa y velocidades de flujo superiores a 4 m/s.
1. El líquido debe filtrarse. La finura mínima del filtro es 20 ㎛.
2. El tanque debe estar sellado y se debe instalar un filtro de aire en la entrada de aire.
3. Productos sin subplaca al salir de fábrica, si los necesita, pídalos especialmente.
4. Los tornillos de fijación de la válvula deben ser de nivel de alta intensidad (clase 10.9). Selecciónelos y utilícelos de acuerdo con el parámetro que figura en el libro de muestra.
5. Se requiere que la rugosidad de la superficie unida a la válvula sea 0,8.
6. Se requiere un acabado superficial de la pieza coincidente de 0,01/100 mm.
