Cuando se trabaja con sistemas hidráulicos, elegir la válvula de control direccional adecuada puede mejorar o deshacer su operación. La válvula de control direccional WMM 10 de Bosch Rexroth se ha convertido en una opción popular en entornos industriales, y con razón. Esta válvula operada manualmente maneja alta presión y altos caudales mientras mantiene una confiabilidad difícil de igualar.
Qué hace que el WMM 10 se destaque
La válvula de control direccional WMM 10 está diseñada para el control manual de fluido hidráulico en maquinaria industrial. Lo que lo distingue es su capacidad para manejar presiones de hasta 315 bar en los puertos P, A y B, con caudales que alcanzan los 160 litros por minuto. Estos números son importantes porque permiten que la válvula controle actuadores hidráulicos grandes sin comprometer el tiempo de respuesta o la precisión.
La válvula utiliza un diseño simple pero efectivo. Cuando mueve la manija manual, desplaza un carrete interno que redirige el flujo de fluido hidráulico. Esta conexión mecánica directa brinda a los operadores retroalimentación y control inmediatos, lo cual es especialmente valioso durante la configuración de la máquina o situaciones de emergencia. El tiempo de conmutación suele oscilar entre 10 y 45 milisegundos, dependiendo de la viscosidad del aceite y de la fuerza que se aplique al mango.
Comprensión de las especificaciones técnicas
La válvula de control direccional WMM 10 sigue el estándar de tamaño NG10, también conocido como D05 o CETOP 5. Esta estandarización significa que la válvula puede reemplazar otras válvulas NG10 sin modificar su placa de montaje. La válvula pesa entre 3,3 y 4,4 kilogramos y puede instalarse en cualquier posición, lo que le brinda flexibilidad en el diseño del sistema.
Un detalle que a menudo se pasa por alto es el límite de presión del puerto de retorno. Mientras que los puertos de trabajo pueden soportar 315 bar, el puerto T (línea de retorno) alcanza un máximo de 160 bar. Esta diferencia es importante a la hora de diseñar su circuito hidráulico. Los picos de alta presión en la línea de retorno pueden hacer que el carrete se atasque o se mueva inesperadamente, razón por la cual muchos ingenieros diseñan líneas de retorno de baja presión dedicadas para sistemas que utilizan la válvula de control direccional WMM 10.
La fuerza operativa necesaria para cambiar la válvula depende de la configuración. Los modelos con retorno por resorte necesitan de 18 a 20 Newtons de fuerza, mientras que las versiones con retén (marcadas con "F" en el código del modelo) requieren de 30 a 40 Newtons. La función de retención bloquea el carrete en su posición, lo cual es útil cuando necesita mantener la configuración de la válvula sin sujetar el mango.
Cómo leer el código del modelo
Comprender el código del modelo le ayudará a pedir la válvula correcta. Un código típico como 4WMM10E5X/F se divide en componentes específicos. El "4" indica cuatro puertos, "WMM" muestra que es una válvula de palanca operada manualmente, "10" se refiere al tamaño NG10, "E" describe la configuración del carrete (en este caso, todos los puertos bloqueados en punto muerto), "5X" identifica la serie de componentes y "F" significa que tiene un mecanismo de retención.
El símbolo del spool marca una diferencia real en el comportamiento de su sistema. Un carrete "E" bloquea todos los puertos en la posición neutral, lo que evita la deriva en los actuadores. Un carrete "W" conecta todos los puertos al tanque en punto muerto, lo que descarga la bomba y reduce la acumulación de calor. Un carrete en "J" crea un circuito en serie que es bueno para operaciones a baja velocidad. Elegir el tipo de spool incorrecto puede generar problemas de rendimiento, por lo que vale la pena tomarse el tiempo para comprender las necesidades de su sistema.
Compatibilidad de fluidos hidráulicos
La válvula de control direccional WMM 10 funciona con varios fluidos hidráulicos, pero cada tipo tiene requisitos específicos. Los aceites minerales estándar como HL o HLP funcionan con sellos NBR o FKM y funcionan normalmente en todo el rango de presión. Las opciones biodegradables, como los fluidos HETG, también utilizan sellos NBR o FKM, mientras que los fluidos HEES necesitan específicamente sellos FKM.
Los fluidos resistentes al fuego (HFC) que contienen agua presentan desafíos especiales. Cuando se utilizan fluidos HFC con la válvula de control direccional WMM 10, es necesario limitar el diferencial de presión a 50 bar en lugar de los 315 bar normales. La vida útil esperada de la válvula también se reduce entre un 50 y un 100 por ciento con fluidos HFC. También es necesario precargar el puerto de retorno a aproximadamente el 20 por ciento del diferencial de presión de trabajo para evitar la cavitación. Estos requisitos adicionales aumentan su costo total de propiedad, así que tenga eso en cuenta en su decisión si está considerando fluidos HFC.
Los rangos de temperatura de funcionamiento varían según el material del sello. Los sellos NBR funcionan desde 30 negativos hasta 80 grados Celsius positivos para el fluido en sí, mientras que la temperatura ambiente debe permanecer entre 20 grados Celsius negativos y 70 grados Celsius positivos. Los sellos FKM ofrecen rangos ligeramente diferentes, desde 20 negativos hasta 80 grados Celsius positivos para la temperatura del fluido.
Mantener limpio su sistema
La limpieza del aceite marca una gran diferencia en el rendimiento de la válvula. La válvula de control direccional WMM 10 requiere una limpieza de fluido de ISO 4406 Clase 20/18/15 o mejor. Esto puede parecer una exageración técnica, pero la contaminación es la principal causa de que los carretes se atasquen en las válvulas operadas manualmente. Incluso las partículas pequeñas pueden acumularse entre el carrete y el orificio, provocando que la válvula se cuelgue o se mueva con lentitud.
Instalar un sistema de filtración de alta calidad vale la pena a largo plazo. El tiempo medio hasta una falla peligrosa (MTTFd) de la válvula alcanza los 150 años en condiciones limpias, lo que demuestra que la válvula en sí es extremadamente confiable. La mayoría de las fallas se deben a factores externos como aceite contaminado, instalación incorrecta u operación fuera del rango de presión especificado.
Problemas comunes y soluciones
El problema más frecuente de la válvula de control direccional WMM 10 es que el carrete se pegue. Esto suele ocurrir cuando se acumulan partículas alrededor del carrete o cuando se opera a temperaturas frías con aceite de alta viscosidad. La solución implica mantener una limpieza adecuada del aceite y garantizar que la viscosidad del fluido hidráulico se mantenga dentro del rango de 2,8 a 500 milímetros cuadrados por segundo.
Puede ocurrir un movimiento inesperado del carrete en las versiones con retén cuando los picos de presión en la línea de retorno superan la fuerza de retención de 30 a 40 Newton. Esto crea un riesgo de seguridad porque la válvula podría cambiar de posición sin la intervención del operador. Agregar una válvula de retención en la línea de retorno o diseñar un circuito de retorno de baja presión separado resuelve este problema.
Las fugas en los sellos se desarrollan con el tiempo a medida que los sellos se desgastan debido al funcionamiento normal. Las inspecciones periódicas detectan esto a tiempo, antes de que las pequeñas fugas se conviertan en problemas importantes. Al reemplazar los sellos, asegúrese de hacer coincidir el material del sello con su tipo de fluido hidráulico.
Precios y alternativas
La válvula de control direccional WMM 10 de Bosch Rexroth normalmente cuesta entre $1,091 y $1,114 USD para piezas OEM. Este precio refleja la calidad de ingeniería y la certificación que acompaña a la marca Rexroth. Las alternativas de menor costo de fabricantes como Huade oscilan entre $38 y $132 dólares y afirman ser compatibles con NG10, pero conllevan riesgos.

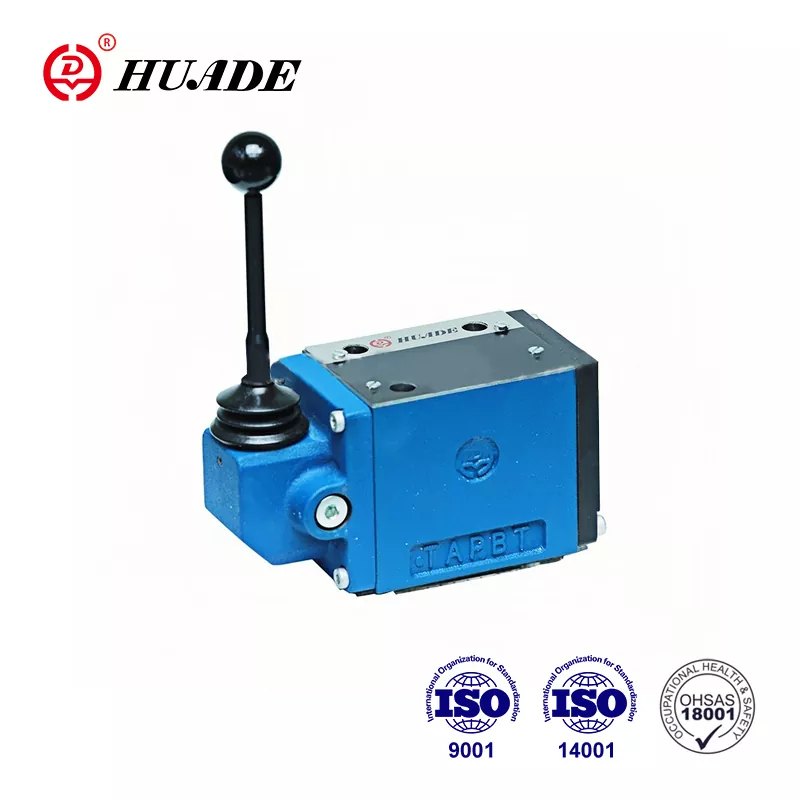

Los fabricantes chinos producen válvulas funcionalmente similares a precios mucho más bajos. Huade ofrece un equivalente a WMM 10 que coincide con las especificaciones básicas de 315 bar de presión y 160 litros por minuto de flujo. La pregunta es si los ahorros de costos justifican los riesgos potenciales en precisión, calidad de la documentación y soporte a largo plazo.
Al comparar alternativas, preste mucha atención a las especificaciones reales y no sólo al número de modelo. Algunas válvulas NG6 utilizan convenciones de nomenclatura similares, pero sólo manejan 80 litros por minuto, lo que obstaculizaría su sistema. Verifique que cualquier alternativa realmente proporcione la capacidad de 160 litros por minuto que hace que la válvula de control direccional WMM 10 sea adecuada para actuadores más grandes.
Mejores prácticas de instalación
La instalación adecuada de la válvula de control direccional WMM 10 comienza con la superficie de montaje. La válvula se monta en una subplaca que cumple con las normas DIN 24340 A o ISO 4401-05-04-0-05. Apriete los pernos de montaje según las especificaciones y utilice los sellos correctos entre la válvula y la subplaca. Incluso los pequeños errores de instalación pueden provocar fugas internas o una reducción del rendimiento.
El tamaño de las tuberías importa más de lo que mucha gente cree. Cuando los caudales se acercan a los 160 litros por minuto, las tuberías de tamaño insuficiente crean caídas de presión excesivas y acumulación de calor. La línea de retorno necesita especialmente un tamaño adecuado debido a la menor presión nominal en el puerto T.
Para sistemas con altos caudales transitorios, la instalación de un cartucho acelerador en el canal P evita ondas de choque y cavitación. Un cartucho B08 con un orificio de 0,8 milímetros proporciona un buen punto de partida, aunque es posible que su aplicación específica necesite ajustes. Esta pequeña adición protege significativamente la vida útil de la válvula en sistemas con cambios repentinos de carga.
Estrategia de mantenimiento
Un enfoque de mantenimiento proactivo maximiza la vida útil potencial de 150 años de la válvula de control direccional WMM 10. El análisis regular del aceite detecta problemas de contaminación antes de que dañen la válvula. Las pruebas deben incluir el recuento de partículas, la viscosidad y el contenido de humedad como mínimo.
Los intervalos de reemplazo de filtros dependen de su entorno operativo y de la tasa de contaminación. Los entornos con mucho polvo pueden necesitar cambios de filtro mensuales, mientras que los entornos industriales limpios pueden tardar varios meses. No espere a que se activen las alarmas de presión diferencial antes de cambiar los filtros, ya que es posible que ya se hayan producido algunos daños.
El reemplazo de sellos sigue un cronograma predecible basado en horas de operación y ciclos de presión. Tener a mano kits de sellos de repuesto reduce el tiempo de inactividad cuando es necesario reemplazarlos. Documente sus actividades de mantenimiento para establecer patrones que ayuden a predecir necesidades futuras.
Cuándo elegir el WMM 10
La válvula de control direccional WMM 10 sobresale en aplicaciones donde el control manual ofrece ventajas sobre la actuación eléctrica. Los procedimientos de configuración de la máquina a menudo se benefician de la sensación directa y la respuesta inmediata de las válvulas manuales. Los sistemas de anulación de emergencia también favorecen las válvulas manuales porque funcionan incluso durante fallas eléctricas.
Grandes equipos de construcción, máquinas herramienta y prensas representan aplicaciones típicas del WMM 10. La combinación de capacidad de alta presión y alto caudal maneja las demandas de grandes cilindros y motores hidráulicos. La opción de retención funciona bien para posicionar aplicaciones en las que necesita bloquear una configuración mientras realiza otras tareas.
Sin embargo, la válvula no es ideal para todas las situaciones. Los sistemas automatizados que necesitan control remoto deberían utilizar válvulas accionadas eléctricamente. Las aplicaciones que requieren un control de flujo preciso más allá de una simple conmutación de encendido y apagado pueden necesitar válvulas proporcionales. Comprender estas limitaciones le ayudará a elegir la válvula adecuada para sus necesidades específicas.
Consideraciones finales
La válvula de control direccional WMM 10 representa una tecnología hidráulica madura que ofrece un rendimiento confiable cuando se aplica correctamente. Su presión nominal de 315 bar y su capacidad de flujo de 160 litros por minuto la sitúan entre las válvulas manuales más potentes de la clase de tamaño NG10. La cifra MTTFd de 150 años refleja una ingeniería sólida, aunque lograr esto requiere atención a la limpieza del sistema y al mantenimiento adecuado.
Al diseñar un nuevo sistema o reemplazar una válvula existente, concéntrese en hacer coincidir las capacidades de la válvula con sus requisitos reales. No asuma que las especificaciones más altas siempre significan un mejor rendimiento. Una válvula de control direccional WMM 10 con el tamaño y el mantenimiento adecuados durará más que la mayoría de la maquinaria que controla.
La decisión entre OEM y proveedores alternativos depende en última instancia de su tolerancia al riesgo y del cálculo del coste total. Las diferencias de precio iniciales parecen atractivas, pero tienen en cuenta el valor del soporte técnico, la calidad de la documentación y la cobertura de la garantía. Para aplicaciones críticas donde el tiempo de inactividad conlleva altos costos, la opción OEM generalmente tiene sentido financiero a pesar del precio inicial más alto.
Comprender los detalles técnicos de la válvula de control direccional WMM 10 le ayuda a tomar decisiones informadas sobre especificaciones, instalación y mantenimiento. Este conocimiento se traduce directamente en un mejor rendimiento del sistema y una mayor vida útil de los componentes, lo que en última instancia mejora sus resultados.
