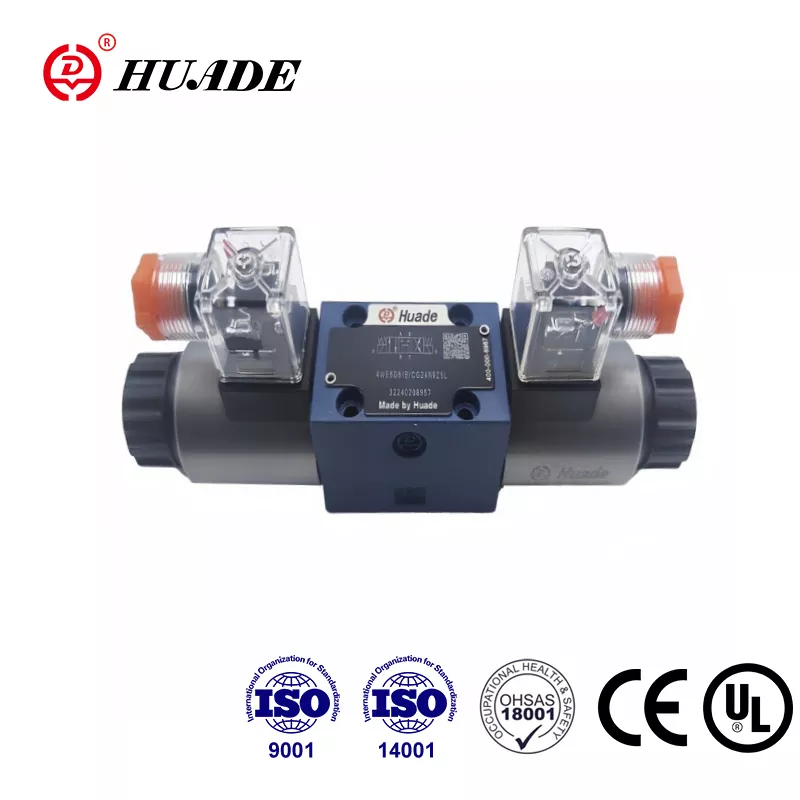

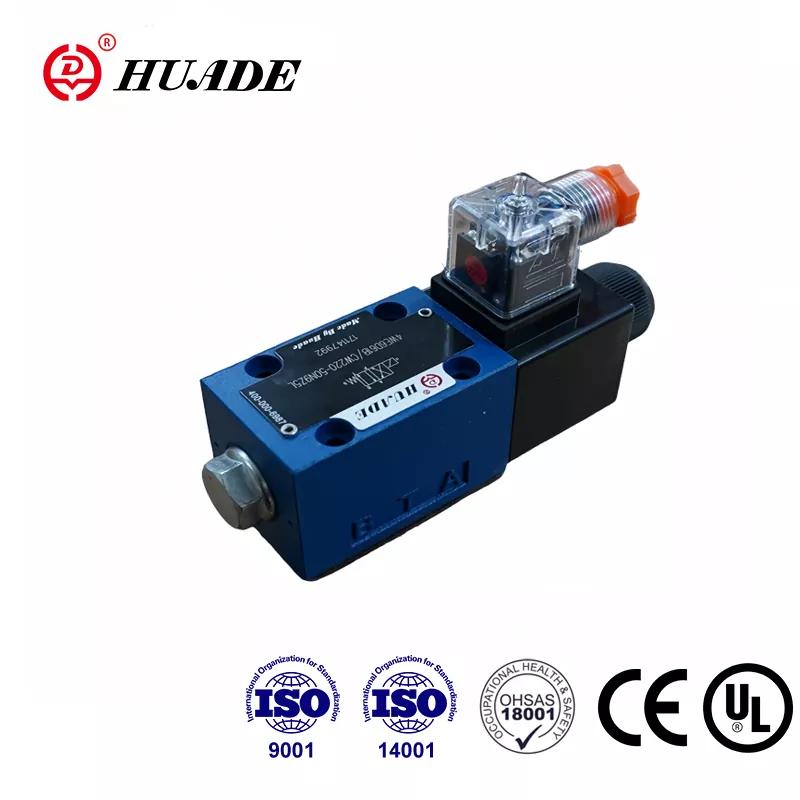

Cuando se trabaja con sistemas hidráulicos, elegir la válvula de control direccional adecuada puede marcar la diferencia en el rendimiento y la confiabilidad de su equipo. La válvula de control direccional Rexroth 4WE 6 Y se ha ganado su reputación como un componente confiable en hidráulica industrial, y comprender qué la hace especial puede ayudarlo a decidir si es la opción correcta para su aplicación.
¿Qué es una válvula de control direccional?
Antes de profundizar en los detalles del modelo 4WE 6 Y, es útil comprender qué hacen las válvulas de control direccional. Estas válvulas son componentes fundamentales en los sistemas hidráulicos que controlan dónde fluye el fluido hidráulico. Al cambiar la trayectoria del fluido, determinan en qué dirección se mueve un cilindro o si un motor gira en una dirección u otra. Piense en ellos como controladores de tráfico del fluido hidráulico, dirigiéndolo hacia donde debe ir.
La válvula de control direccional Rexroth 4WE 6 Y pertenece a la categoría de válvulas accionadas por solenoide, lo que significa que utiliza señales eléctricas para cambiar la posición de la válvula. Este control eléctrico facilita la integración en sistemas automatizados donde la sincronización precisa es importante.
Los fundamentos del diseño 4WE 6 Y
El 4WE 6 Y está construido según el estándar de tamaño NG 6, que es uno de los tamaños más comunes en hidráulica industrial. Este tamaño también se conoce como CETOP 3 o ISO 4401-03 en diferentes partes del mundo. Lo que esto significa para usted es que la válvula se ajustará a los patrones de montaje estándar, lo que hace que la instalación sea sencilla y el reemplazo sea sencillo si es necesario en el futuro.
La válvula funciona como una válvula de 4 vías y 2 posiciones. En términos más simples, tiene cuatro puertos para conectar líneas hidráulicas y puede cambiar entre dos configuraciones de flujo diferentes. La "Y" de su nombre se refiere al diseño específico del carrete dentro de la válvula, que determina exactamente cómo fluye el fluido en cada posición.
Una característica notable de la válvula de control direccional 4WE 6 Y es su diseño de acción directa. A diferencia de las válvulas operadas por piloto que necesitan una pequeña señal de control para mover una válvula principal más grande, el solenoide de esta válvula mueve directamente el carrete que controla el flujo de fluido. Este diseño normalmente ofrece tiempos de respuesta más rápidos, aunque sí significa que la válvula funciona mejor con caudales moderados en lugar de extremadamente altos.
Cómo funciona la configuración de Y-Spool
La configuración del carrete en Y en la válvula de control direccional Rexroth 4WE 6 Y crea un patrón de flujo específico. Cuando el solenoide no está energizado, la válvula se encuentra en su posición de reposo. En este estado, la presión de la bomba se conecta a un puerto de trabajo mientras que el otro puerto de trabajo drena al tanque. Cuando energiza el solenoide, el carrete se desplaza para invertir estas conexiones.
Este comportamiento de conmutación hace que la 4WE 6 Y sea especialmente útil como válvula piloto. En muchos sistemas hidráulicos, especialmente aquellos con válvulas principales grandes, el 4WE 6 Y sirve como cerebro de control que le dice a la válvula más grande qué hacer. Envía presión piloto a un lado de la válvula principal o al otro, lo que hace que la válvula más grande se mueva y maneje los requisitos de flujo pesado.
La válvula utiliza lo que se llama un mecanismo de retención en muchas configuraciones. Esto significa que una vez que activa el solenoide y la válvula cambia de posición, permanece allí incluso después de cortar la energía. No volverá a cambiar hasta que lo actives nuevamente. Esta característica ahorra energía ya que no es necesario mantener el solenoide encendido continuamente.
Capacidades de presión y flujo
La válvula de control direccional Rexroth 4WE 6 Y puede manejar presiones de trabajo de hasta 350 bar en sus puertos principales, lo que se traduce en aproximadamente 5000 psi. Eso es considerablemente más alto que muchas válvulas económicas en el mercado. El puerto del tanque puede soportar hasta 160 bar en las versiones estándar, y algunos modelos están clasificados para 210 bar.
En cuanto a la capacidad de flujo, la válvula puede gestionar hasta 80 litros por minuto, o aproximadamente 21 galones por minuto. Esto lo hace adecuado para aplicaciones hidráulicas de rango medio. Si su sistema necesita manejar flujos mayores, normalmente usará esta válvula como control piloto para una válvula principal más grande en lugar de manejar todo el flujo directamente.
Vale la pena señalar que estas clasificaciones representan capacidades máximas en condiciones específicas. En aplicaciones del mundo real, las caídas de presión reales y el manejo del flujo dependen de factores como la viscosidad del fluido hidráulico y las rutas de flujo específicas a través de la válvula en cada posición.
La tecnología de solenoide de pasador húmedo
Una de las características clave que distingue a la válvula de control direccional Rexroth 4WE 6 Y es su diseño de solenoide de pasador húmedo. En esta configuración, el émbolo del solenoide se asienta directamente en el fluido hidráulico en lugar de estar sellado lejos de él. Si bien esto puede parecer inusual, en realidad ofrece varias ventajas.
El fluido hidráulico actúa como refrigerante y lubricante para el solenoide. Esto ayuda a que el solenoide dure más y funcione de manera más confiable durante millones de ciclos. El fluido absorbe el calor generado por la bobina electromagnética y lo transporta, evitando un sobrecalentamiento que podría dañar la bobina o reducir su fuerza magnética.
El diseño de pasador húmedo también significa que el solenoide se puede quitar y reemplazar sin drenar el sistema hidráulico ni romper los componentes que contienen presión. Incluso puedes girar la bobina 90 grados o completamente en algunos modelos para que la conexión eléctrica sea más accesible para tu instalación particular.
Sin embargo, este diseño impone ciertos requisitos al fluido hidráulico. El aceite debe ser compatible con los componentes internos del solenoide. Rexroth advierte específicamente contra el uso de aceites hidráulicos con ciertos aditivos a base de zinc, ya que estos pueden formar depósitos que con el tiempo obstruyen los pequeños conductos internos de la válvula.
Compatibilidad y limpieza de fluidos
La válvula de control direccional 4WE 6 Y funciona con aceites hidráulicos minerales estándar, así como con varios tipos de fluidos resistentes al fuego. Las juntas estándar están hechas de NBR (caucho de nitrilo), que soporta la mayoría de los aceites minerales y funciona en un rango de temperaturas de -30 °C a +80 °C. Si necesita compatibilidad con diferentes fluidos o temperaturas más altas, los sellos FKM (fluorocarbono) están disponibles como opción.
Mantener limpio el fluido hidráulico es fundamental para la confiabilidad a largo plazo de la válvula de control direccional Rexroth 4WE 6 Y. La válvula requiere una limpieza de fluido de ISO 4406 clase 20/18/15 o mejor. En términos prácticos, esto significa que necesita una filtración efectiva, generalmente con filtros de 10 micrones o menos.
El fluido contaminado es una de las causas más comunes de problemas con las válvulas de control direccional. Las partículas en el fluido pueden rayar las superficies de precisión del carrete y el orificio, lo que aumenta las fugas internas con el tiempo. También pueden hacer que el carrete se atasque, lo que provocará un cambio lento o incompleto. Un sistema de filtración con el mantenimiento adecuado previene estos problemas y prolonga significativamente la vida útil de la válvula.
Opciones y conexiones eléctricas
La válvula de control direccional 4WE 6 Y viene con varias opciones de voltaje para adaptarse a diferentes sistemas de energía. Las opciones comunes incluyen 24 VCC, que es estándar en muchos sistemas de control industrial, así como voltajes de CA como 110 V o 230 V. El consumo de energía de la válvula suele ser de unos 30 vatios.
Cuando solicita una válvula, el número de modelo le indica exactamente qué voltaje necesita. Por ejemplo, "G24" en la designación del modelo significa 24 VCC, mientras que "W230" indica 230 VCA. La conexión eléctrica suele venir como un conector estándar de 3 pines que cumple con las especificaciones DIN EN 175301-803, aunque hay otros tipos de conectores disponibles.
Algunas versiones de la válvula incluyen una función de anulación manual, normalmente designada como "N9" en el código de modelo. Esto le permite empujar manualmente el carrete para cambiar la válvula cuando no hay energía eléctrica disponible, lo que puede ser útil durante la configuración o la resolución de problemas. Sin embargo, esta anulación manual tiene limitaciones y solo debe usarse cuando la presión del tanque es inferior a 50 bar.
Requisitos de instalación
Instalar correctamente una válvula de control direccional Rexroth 4WE 6 Y es sencillo pero requiere atención al detalle. La válvula se monta en un colector o subplaca estándar NG 6 mediante cuatro pernos de montaje. La superficie de montaje debe cumplir requisitos específicos de planitud y suavidad, normalmente no más rugosos que Rz 4, para garantizar un sellado adecuado.
Las especificaciones de torque importan más de lo que piensas. Rexroth prescribe un apriete de los tornillos de fijación a 9 Nm para tornillos métricos estándar. Si utiliza ciertos pernos de tamaño imperial, la especificación cambia ligeramente para tener en cuenta las diferentes características de la rosca. Apretar demasiado los pernos puede provocar fugas externas, mientras que apretar demasiado puede distorsionar el cuerpo de la válvula y hacer que el carrete se atasque.
Al instalar la válvula, asegúrese de que todas las conexiones de los puertos estén limpias y libres de residuos. Incluso las pequeñas partículas introducidas durante la instalación pueden causar problemas más adelante. También es una buena práctica verificar las conexiones eléctricas antes de aplicar presión hidráulica, asegurándose de que la válvula cambie correctamente y no tenga ningún problema de cableado.
Características de rendimiento
La válvula de control direccional Rexroth 4WE 6 Y ofrece tiempos de respuesta en el rango de 20 a 70 milisegundos cuando se energiza y de 10 a 60 milisegundos cuando se desenergiza. Estos tiempos pueden variar según factores como la viscosidad del fluido, la presión de funcionamiento y las condiciones de flujo.
Como todas las válvulas tipo carrete, la 4WE 6 Y tiene algunas fugas internas por diseño. Pequeñas cantidades de líquido pasan por el carrete incluso cuando se supone que está bloqueando el flujo. Esta fuga es normal y necesaria para una lubricación adecuada, pero significa que la válvula no es adecuada para aplicaciones en las que es necesario mantener una carga en posición durante períodos prolongados sin ningún movimiento.
Las fugas internas aumentan gradualmente a lo largo de la vida útil de la válvula a medida que se produce un desgaste normal entre el carrete y el orificio. Esto no significa necesariamente que la válvula necesite un reemplazo inmediato, pero es algo que se debe monitorear. Una fuga excesiva puede reducir la eficiencia del sistema y eventualmente puede requerir el reemplazo de la válvula para mantener un rendimiento óptimo.
Aplicaciones comunes
La válvula de control direccional 4WE 6 Y se utiliza en una amplia gama de aplicaciones industriales. Las máquinas herramienta suelen utilizar estas válvulas para controlar funciones auxiliares como dispositivos de sujeción o cambiadores de herramientas. Las máquinas de moldeo por inyección de plástico los utilizan para diversas funciones de control. Los bancos de pruebas y los equipos móviles también suelen incorporar estas válvulas.
Una aplicación particularmente común es el uso de la 4WE 6 Y como válvula piloto para válvulas direccionales más grandes. En esta función, controla la presión piloto que desplaza una válvula más grande, lo que permite el control electrónico de los sistemas hidráulicos de alto flujo. Esta configuración piloto aprovecha la confiabilidad de la válvula y su costo relativamente bajo mientras utiliza válvulas más grandes sólo cuando realmente se necesita una alta capacidad de flujo.
La capacidad de la válvula para funcionar de manera confiable a presiones de hasta 350 bar la hace adecuada para aplicaciones exigentes donde las válvulas de menor presión pueden no proporcionar márgenes de seguridad adecuados. Esta capacidad de presión también significa que la válvula puede funcionar eficazmente en sistemas con picos de presión o donde no siempre se mantiene un control preciso de la presión.
Consideraciones de mantenimiento
La válvula de control direccional Rexroth 4WE 6 Y requiere relativamente poco mantenimiento cuando se opera dentro de sus especificaciones. La tarea de mantenimiento más importante es mantener la condición adecuada del fluido hidráulico. Esto significa cambios de aceite regulares de acuerdo con las recomendaciones del fabricante del fluido y un monitoreo constante del estado del filtro.
Si nota que la válvula responde más lentamente de lo habitual o no cambia completamente, la contaminación suele ser la culpable. Verificar y reemplazar los filtros según sea necesario generalmente resuelve estos problemas. Si los problemas persisten después de garantizar la limpieza del fluido, es posible que sea necesario inspeccionar o reemplazar la válvula.
La bobina del solenoide se puede reemplazar sin quitar la válvula del sistema, lo que minimiza el tiempo de inactividad. Si una bobina falla, a menudo es posible instalar una de repuesto en minutos en lugar de horas. Este diseño modular es una de las ventajas prácticas de la configuración del solenoide de pasador húmedo.
Costo y disponibilidad
Las válvulas de control direccional originales Rexroth 4WE 6 Y suelen costar varios cientos de dólares, y los precios exactos varían según las opciones específicas y los requisitos de voltaje. Este precio refleja la calidad de construcción y las capacidades de rendimiento de la válvula. Si bien existen alternativas menos costosas, especialmente de fabricantes asiáticos, el nombre Rexroth tiene una reputación de confiabilidad que muchos ingenieros valoran para aplicaciones críticas.
La válvula está ampliamente disponible a través de los distribuidores de Rexroth y muchas casas de suministros industriales. Debido a que sigue las dimensiones estándar NG 6, también puede encontrar válvulas funcionalmente similares de otros fabricantes si es necesario, aunque las características exactas de rendimiento pueden diferir.
Para aplicaciones de gran volumen, discutir las opciones directamente con los distribuidores o representantes de Rexroth a veces puede generar mejores precios o plazos de entrega. También pueden ayudarle a garantizar que seleccione exactamente la configuración adecuada para sus necesidades específicas.
Cuándo considerar alternativas
Si bien la válvula de control direccional Rexroth 4WE 6 Y sobresale en muchas aplicaciones, no siempre es la mejor opción. Si su aplicación no requiere absolutamente ninguna fuga interna para mantener la carga, una válvula estilo asiento o una válvula de contrapeso sería mejor. Las fugas inherentes a las válvulas de carrete las hacen inadecuadas para estas aplicaciones sin fugas.
Para aplicaciones que necesitan control proporcional en lugar de una simple conmutación de encendido y apagado, Rexroth ofrece válvulas direccionales proporcionales como la serie 4WRPEH. Estas válvulas proporcionan control de flujo variable y pueden mantener posiciones intermedias, ofreciendo capacidades de control mucho más sofisticadas.
Si sus requisitos de flujo superan los 80 litros por minuto, necesitará un tamaño de válvula más grande o una configuración en la que el 4WE 6 Y sirva como piloto para una válvula principal más grande. El uso de la válvula más allá de su capacidad de flujo nominal puede provocar caídas de presión excesivas, generación de calor y desgaste acelerado.
Pensamientos finales
La válvula de control direccional Rexroth 4WE 6 Y representa una opción sólida para sistemas hidráulicos industriales que necesitan un control de conmutación confiable dentro de las capacidades de presión y flujo de la válvula. Su diseño de solenoide de pasador húmedo proporciona una excelente durabilidad, mientras que el tamaño estándar NG 6 garantiza una fácil integración en la mayoría de los sistemas hidráulicos.
El éxito con esta válvula se reduce a la aplicación e instalación adecuadas. Asegurarse de que su fluido hidráulico esté limpio y compatible, seguir las especificaciones de torque de instalación y mantenerse dentro de los parámetros operativos nominales de la válvula le brindará años de servicio confiable. La capacidad de la válvula para funcionar como elemento de control directo o como válvula piloto proporciona flexibilidad en el diseño del sistema.
Comprender qué hace bien la válvula de control direccional 4WE 6 Y y dónde radican sus limitaciones le ayuda a tomar decisiones informadas sobre si es el componente adecuado para su sistema hidráulico. Cuando se aplica correctamente, es un caballo de batalla confiable que maneja la exigente tarea de controlar la dirección de fluidos día tras día.
