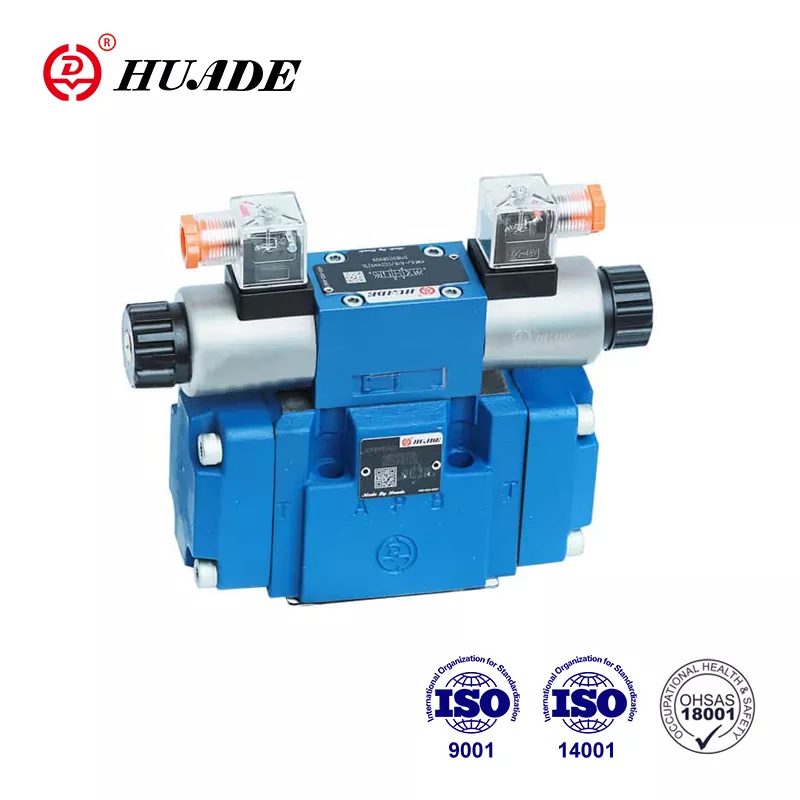

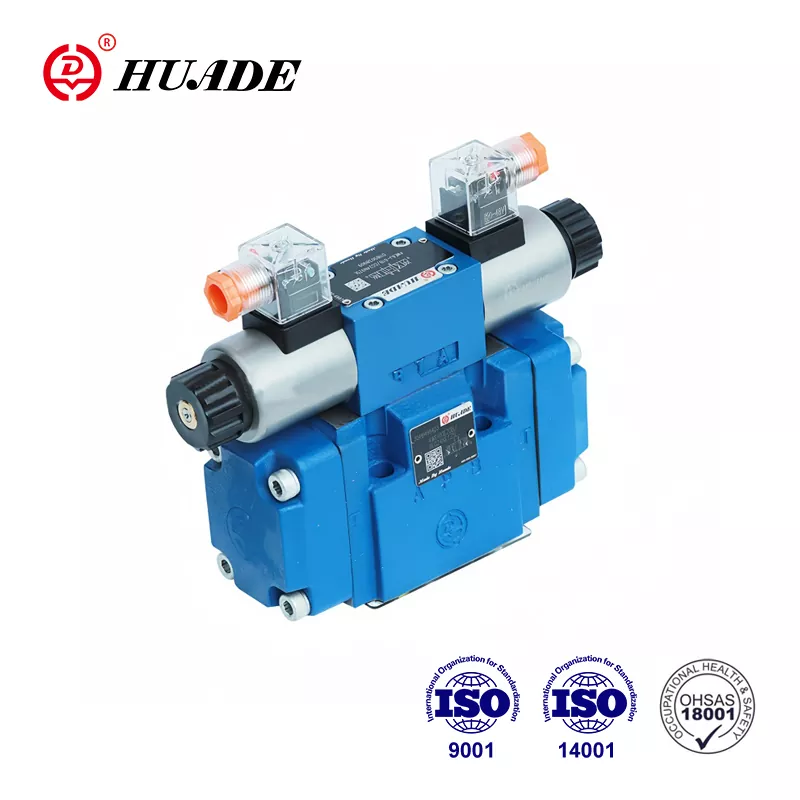

Válvula de control direccional 4WEH 16 J

• Características del producto: operación electro-hidráulica, diseño compatible con rexroth, montaje subplato
• Especificaciones: serie 4WEH16, presión de funcionamiento máximo de 35 MPa, solenoides de CC/CA de pines húmedos
• Aplicaciones: maquinaria de ingeniería, máquinas herramientas, construcción naval, aeroespacial, tránsito ferroviario

Enviar Consulta Descargar PDF

Descripción del Producto

Establecida a través de una asociación estratégica entre los gobiernos chinos y alemanes en 1979, Huade Hydraulic ha tenido dos experiencias de cooperación a largo plazo con Rexroth. Huade® 4weh 16 J La válvula de control direccional electro hidráulico es una alternativa barata a la válvula Rexroth en la misma serie. La fábrica ha pasado ISO9001, ISO14001 y OH SAS18001. Huade hidráulico pone un gran estrés en la calidad. Para garantizar la alta calidad de las válvulas hidráulicas, la fábrica opera más de 750 piezas de equipos de producción avanzados importados de todo el mundo. Los productos hidráulicos Huade® se utilizan ampliamente en maquinaria de ingeniería y construcción, máquinas herramientas, protección del medio ambiente, construcción naval, aeroespacial, tránsito ferroviario, industria militar y otros campos.

Parámetro del producto de la válvula de control direccional 4weh 16 J

Tipo 4WEH16
Presión de operación, máx. (MPA) -Port P, A, B		H-4WEH16	4WEH16
		a 35	a 28
Puerto t	Drenaje piloto de aceite externo (MPA)	a 25	a 25
	Drenaje piloto de aceite interno (MPA)	solenoide (DC)	solenoide (AC)
		a 16	a 10
		Es imposible para la presión centrada Válvula de 3 posiciones para drenaje piloto de aceite
Puerto	Drenaje piloto de aceite externo (MPA)	= 16	～ 10
Presión piloto min.	Drenaje piloto de aceite externo (MPA) Suministro piloto de aceite interno (MPA)	Válvula de 3 posiciones, 1.2 Válvula de 2 posiciones, con desplazamiento de resorte 1.2 2-position valve with hydraulic offset 1.2


	Suministro piloto de aceite interno (MPA)	Para carreras C, F, G, H, P, T, V, Z, S (por medio de una precarga válvula o un flujo suficientemente grande) 0.45
Presión de funcionamiento. Max. (MPA)		a 25
Fluido hidráulico		Aceites minerales o éster fosfato
Rango de temperatura de fluido a presión （℃）		-30 ～+80
Rango de viscosidad (mm2/s)		10 ～+800

Característica del producto y aplicación de la válvula de control direccional 4WEH 16 J

Características:

▶ Válvulas utilizadas para controlar la parada inicial y la dirección de un flujo de fluido

▶ Operación electrohidráulica (WEH), Operación hidráulica (WH)

▶ Para el montaje de la subplaca

▶ Centrado en primavera o presión, resorte o compensación hidráulica

▶ Solenoides de CC o CA de pin húmedo, opcional

▶ anulación manual, opcional

▶ Conexión eléctrica como conexión individual o central

▶ Ajuste de tiempo de cambio, opcional

▶ Válvula de carga previa en el canal P de la válvula principal, opcional

▶ Equipo auxiliar a la hoja de datos

Ajuste de accidente cerebrovascular en el carrete principal, opcional

Ajuste de accidente cerebrovascular y/o indicador de posición final, opcional

Interruptor de límite mecánico o inductivo (tipo de proximidad) en el carrete principal, opcional

▶ Patrón de portada a DIN 24 340 Forma A, ISO 4401 y Cetop - RP 121H

Solicitud:

Las válvulas de control direccionales 4WEH 16 J se utilizan para controlar la parada de inicio y la dirección de un flujo de fluido.

Funciones, sección de la válvula de control direccional 4weh 16 j

Válvulas direccionales tipo 4weh ..

Las válvulas de tipo WEH son válvulas de carrete direccionales con operación electrohidráulica

Las válvulas direccionales básicamente consisten en la válvula principal con carcasa (1), carrete de control principal (2), uno o dos resortes de retorno y la válvula piloto (4) con uno o dos solenoides.

El carrete de control principal (2) en la válvula principal se mantiene en la posición neutral o en la posición inicial, ya sea por los resortes.

Vista de corte de 4weh
