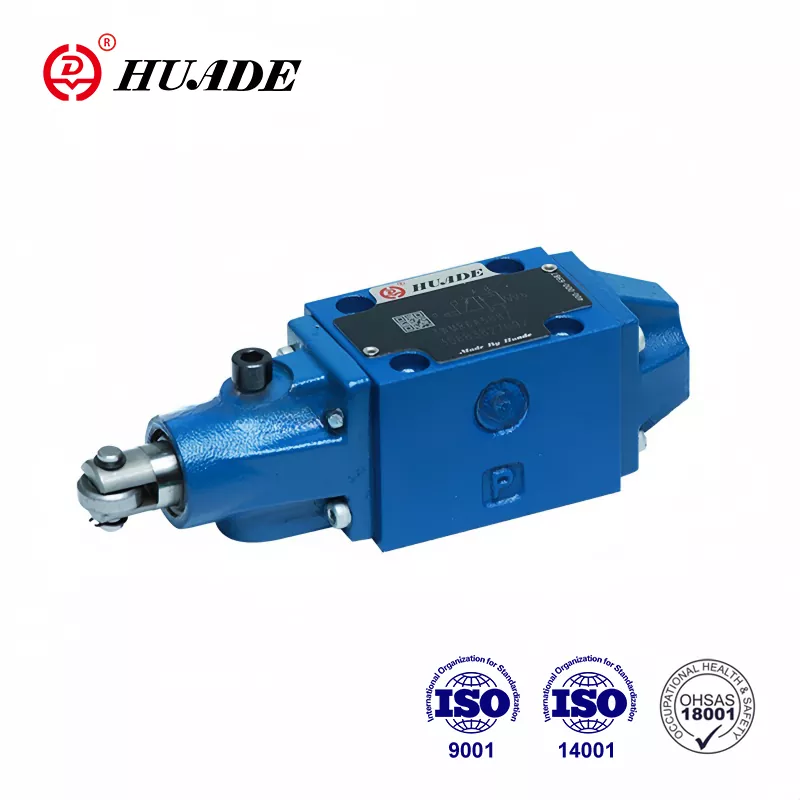

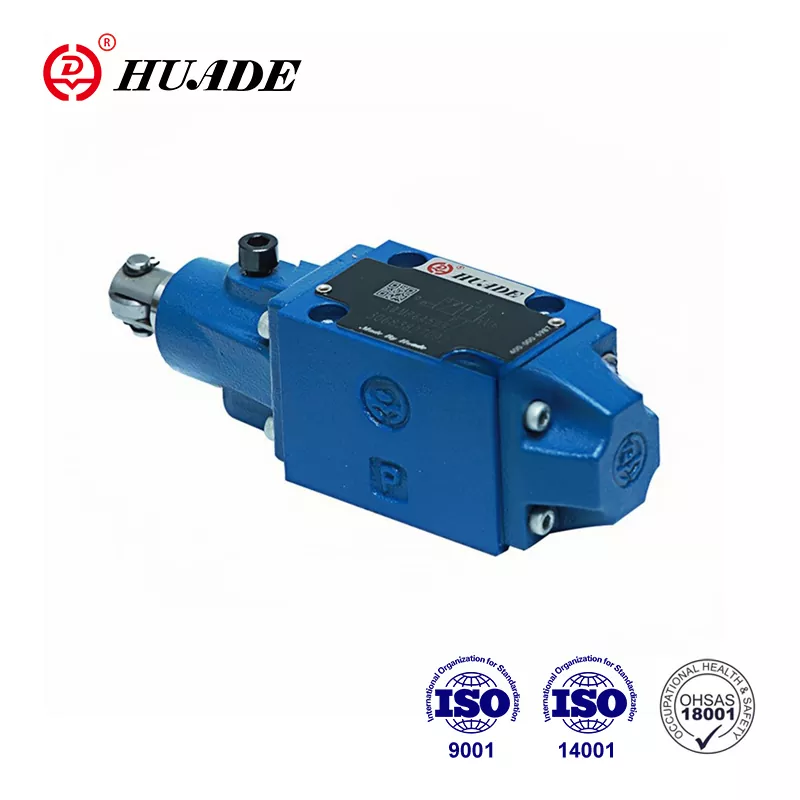

Válvula de control direccional WMR

• Características del producto: operación directa de rodillos, diseño compatible con rexroth, 19 funciones de carrete estándar
• Especificaciones: tamaño 6/10, hasta 31.5 MPa de presión, fluye hasta 60/120 l/min
• Aplicaciones: la maquinaria de construcción, la metalurgia, las máquinas herramientas, la construcción naval, la aeroespaceretryclaude pueden cometer errores. Por favor, verifique las respuestas. Soneto 4

Enviar Consulta Descargar PDF

Descripción del Producto

Huade es una empresa estatal conocida china especializada en sistema hidráulico. Huade tuvo dos experiencias de cooperación a largo plazo con Rexroth desde 1979. La válvula WMR Huade® es una alternativa asequible a la misma serie de Rexroth. Esta válvula direccional disfruta de un servicio de mantenimiento gratuito dentro del período de garantía de un año. Huade pone un gran estrés en la calidad. La fábrica ha pasado ISO9001, ISO14001 y OH SAS18001. Las válvulas hidráulicas Huade® se utilizan ampliamente en maquinaria de ingeniería y construcción, metalurgia, máquinas herramientas, protección del medio ambiente, construcción naval, aeroespacial, tránsito ferroviario, petróleo y petroquímico, industria militar y otros campos. Es una marca confiable en China.

Parámetro del producto de la válvula de control direccional WMR

Tamaño		6		10
Máximo presión de trabajo	Puerto A. B. P (㎫)	a 31.5
	Puerto T (㎫)	a 6		a 16
En los símbolos A y B, el puerto T debe usarse como conexión de drenaje Si la presión de funcionamiento está por encima de la presión permitida en el puerto T
Flujo máximo (L/min)		hasta 60		hasta 120
Sección transversal de flujo (Posición de control 0		Para el símbolo Q, 6% de la sección transversal nominal
		Para el símbolo W, 3% de la sección transversal nominal
Fluido a presión		Aceites minerales (para el sello NBR) o éster fosfato (para sello FPM)
Rango de temperatura de fluido a presión （℃）		-30 ～+80
Rango de viscosidad (mm2/s)		2.8 a 500
Peso (kg)		aproximadamente 1.4 100 a 121		Aproximadamente 3.3
Fuerza de funcionamiento en la palanca de rodillos		a presión del tanque cero	100 a 121	Válvula de dos posiciones	70 a 140
(NORTE)		a una presión	184 a 205	Válvula de tres posiciones	70 a 175

Característica del producto de la válvula de control direccional WMR

Características:

▶ Válvula de carrete direccional operada directa con operación de rodillo ajustable

▶ El ensamblaje de la palanca de rodillos se puede pasar en 90 °

▶ Las fuerzas radiales se absorben de manera confiable (hasta 30 °)

▶ 19 tipos de función de carrete estándar

Funciones, sección y símbolos de la válvula de control direccional WMR

Las válvulas direccionales tipo WMR son válvulas direccionales operadas por rodillos.

Básicamente consisten en la carcasa (1), la palanca del rodillo (2), el carrete de control (3) y el regreso

primavera (4).

Se requiere un acelerador enchufable si puede ocurrir un flujo mayor que el valor permitido, mientras que el carrete de la válvula es de una posición a otra. El orificio enchufable está instalado en el puerto P de la válvula direccional.

Vista de corte de WMR 6

Acelerador de cartucho
