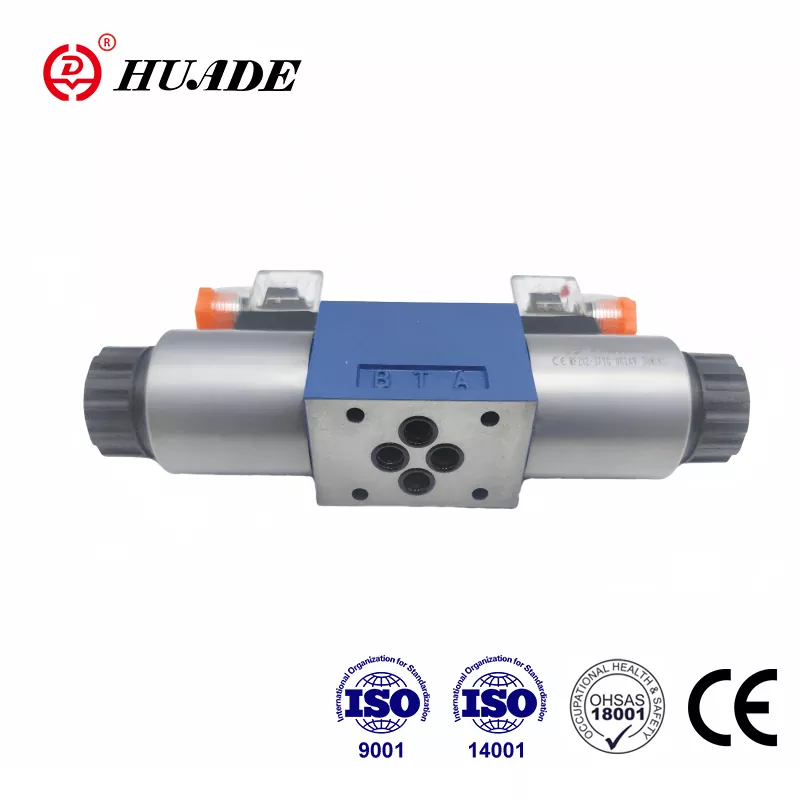

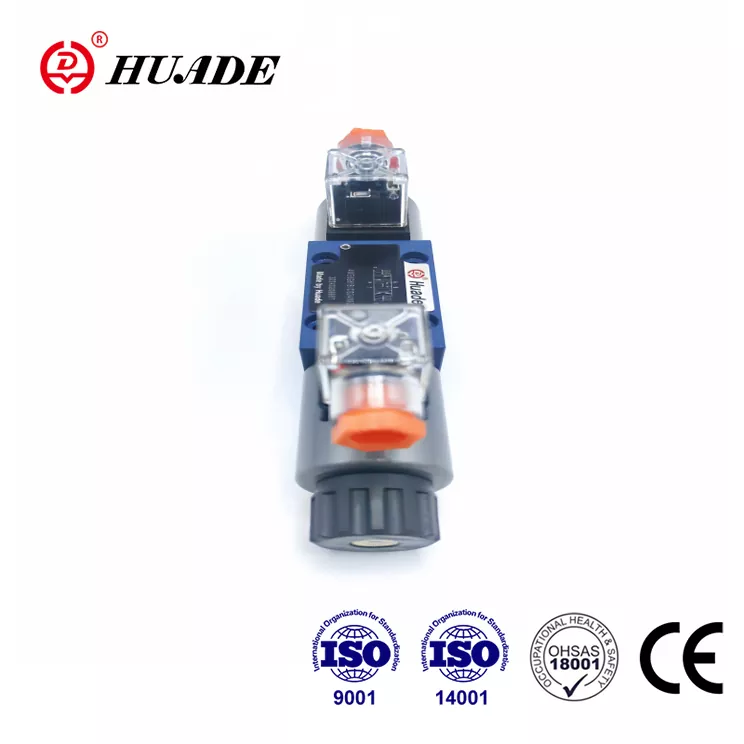

En cooperación con Rexroth en dos ocasiones desde 1979, Huade ha incorporado la tecnología más moderna de Rexroth. La válvula de carrete direccional WE de 5 marcas Huade es una alternativa asequible al mismo modelo ofrecido por Rexroth. Huade opera más de 750 equipos de producción importados de EE. UU., Japón, Alemania y Suiza. Huade pone gran énfasis en la calidad para garantizar que cada válvula direccional tenga un rendimiento superior. La serie de válvulas direccionales de solenoide ha obtenido la certificación CE. El sistema de gestión de producción e I+D cumple con ISO9001, ISO14001 e ISO45001. Las válvulas hidráulicas de la marca Huade se utilizan ampliamente en la industria militar y otros campos en China debido a su rendimiento estable.
|
Datos hidráulicos |
|||
|
fluido hidraulico |
aceites minerales o éster de fosfato |
||
|
Rango de temperatura del fluido |
-30～+80 |
||
|
Rango de viscosidad (mm2/s) |
2,8 a 500 |
||
|
Presión de funcionamiento, máx. (㎫) |
Puerto A, B, P |
Puerto T |
|
|
hasta 25 |
hasta 6 |
||
|
Área de flujo (posición de conmutación 0): |
Con símbolo W |
Con símbolo Q |
|
|
aprox. 3% de la sección transversal nominal |
aproximadamente 6% de la sección transversal nominal |
||
|
Peso (kg) |
válvula |
placa base G115/01 |
placa base G96/01 |
|
aprox.1.4 |
aprox.0,7 |
aproximadamente 0,5 |
|
|
Datos electricos |
|||
|
Voltaje CA (V) |
110, 220, en 50 Hz |
||
|
Voltaje CC (V) |
12、 24、 110 |
||
|
Tipo de voltaje |
C.A. |
corriente continua |
|
|
Requisito de energía (W) |
26 |
||
|
Poder de retención (VA) |
- |
46 |
|
|
Alimentación de encendido (VA) |
- |
130 |
|
|
ciclo de trabajo |
continuar |
||
|
Tiempo de encendido (ms) |
40 |
25 |
|
|
Tiempo de apagado (ms) |
30 |
20 |
|
|
Temperatura ambiente (℃) |
+50 |
||
|
Temperatura de la bobina (℃) |
+150 |
||
|
Ciclos de frecuencia de conmutación (ciclos/h) |
15000 |
7200 |
|
|
Tipo de protección según DIN 40 050 |
IP65 |
||
Características:
▶ Válvula de carrete direccional accionada por solenoide directo
▶ Solenoide de CC o CA de clavija húmeda
▶ Conexión de subplaca
Solicitud:
Las válvulas direccionales del tipo WE5 son válvulas direccionales de corredera accionadas por solenoide. Controlan el inicio, la parada y la dirección de un fluido. Esta válvula se usa ampliamente en varios sistemas hidráulicos y válvulas piloto de varias válvulas de presión.
Estas válvulas direccionales constan básicamente de la carcasa (1), uno o dos solenoides (2), el carrete de control (3) y uno o dos resortes de retorno (4).
El carrete de control (3) se mantiene mediante el resorte de retorno (4) en la posición central o inicial (excepto en el caso de carretes retenidos). El carrete de control (3) se acciona mediante solenoides de pasador húmedo (2). En la condición energizada. La fuerza del solenoide (2) actúa a través del émbolo (5) sobre la corredera de control (3) y la desplaza desde su posición de reposo a la posición final deseada. Por tanto, se selecciona el patrón de flujo requerido de P a A y de B a T o de P a B y de A a T. Cuando se desactiva el solenoide (2), el resorte de retorno (4) devuelve el carrete de control (3) a su posición neutra. Se proporciona una anulación manual cubierta para que el carrete de control (3) pueda operarse sin energizar el solenoide.
Tipo 4WE5N 6.0B/O...
Esta versión es una válvula direccional con 2 posiciones de conmutación y 2 solenoides sin retén ni resortes. En estado sin tensión no existe una posición de conmutación definida.
Tipo 4WE5N 6.0B/OF..
Esta versión es una válvula direccional con 2 posiciones de conmutación, 2 solenoides y un retén. De este modo, las posiciones de conmutación relevantes son fijas y no es necesaria una excitación continua del solenoide.
Diagrama de estructura del WE 5
