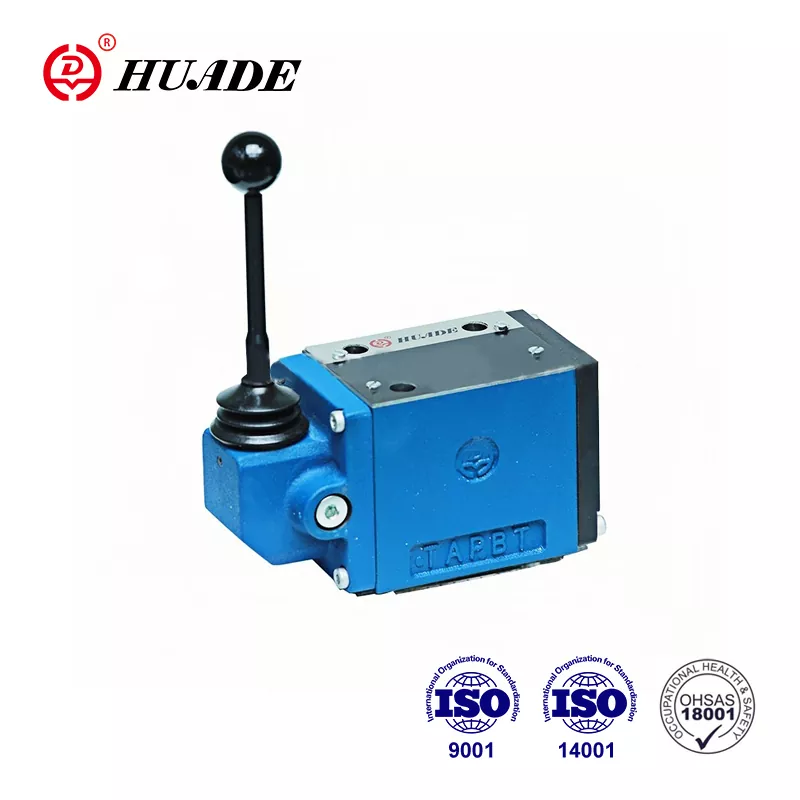

Huade es una reconocida empresa estatal china que se especializa en tecnología de control hidráulico. Las válvulas Huade® WMM 10 pueden reemplazar completamente la misma serie ofrecida por Rexroth gracias a dos experiencias de cooperación a largo plazo con Rexroth. Es competitiva con buena calidad y precio más bajo. Esta válvula direccional disfruta de servicio de mantenimiento gratuito dentro del período de garantía de un año. La fábrica ha pasado ISO9001, ISO14001 y OH SAS18001. Las válvulas hidráulicas de Huade se utilizan ampliamente en la industria militar y otros campos debido a su rendimiento superior.
|
Datos técnicos (Para aplicaciones fuera de estos parámetros ¡consúltenos!) |
||
|
Tamaño |
10 |
|
|
Máximo |
puerto A. B. P (㎫) |
a 31,5 |
|
puerto T (㎫) |
a 15 |
|
|
Flujo máximo (L/min) |
a 120 |
|
|
Sección transversal de flujo (posición de control 0) |
para el símbolo Q, 6% de la sección transversal nominal |
|
|
para el símbolo W, 3% de la sección transversal nominal |
||
|
Fluido a presión |
Aceites minerales (para sello NBR) o |
|
|
Rango de temperatura del fluido a presión (℃) |
-30～+80 |
|
|
Rango de viscosidad (mm2/s) |
2,8 a 500 |
|
|
Peso (kg) |
aprox.3.3 |
|
|
Control de potencia en la manija (N) |
con retén aprox.16~23 |
|
|
sin retén aprox.20~27 |
||
Características:
▶ Válvula de corredera direccional de accionamiento directo con palanca manual
▶ Con retorno por resorte o retén, opcional
▶ Para montaje sobre placa
▶ Patrón de conexiones según Din 24 340 forma A, ISO 4401 y CETOP - RP 121H
Solicitud:
La válvula direccional tipo WMM 10 adopta una conexión de placa, que tiene las ventajas de tamaño pequeño, gran capacidad de flujo y buena confiabilidad en comparación con otras válvulas de serie domésticas. Es ampliamente utilizado en maquinaria de construcción, maquinaria química, maquinaria industrial ligera, locomotoras y otras industrias.
Las válvulas tipo WMM 10 son válvulas direccionales de carrete accionadas por palanca manual. Controlan el inicio, la parada y la dirección de un flujo.
Las válvulas direccionales se componen básicamente de una carcasa①, una palanca manual②, un grupo de control ③ y uno o dos resortes de retorno④. En estado inactivo, el carrete de control ③ se mantiene en punto muerto o en su posición inicial mediante los resortes de retorno ④. La corredera de control ③ se acciona mediante la palanca manual ②, que actúa a través de una articulación y el pasador directamente sobre la corredera de control ③. De este modo, la corredera sale de su posición de reposo a la posición de conmutación deseada. Una vez devuelta la palanca manual ② a la posición de conmutación cero, la corredera ③ vuelve a la posición neutra mediante los resortes de retorno ④.
Tipo 4WMM../F.. (con retén)
Estas válvulas son válvulas de control direccional de 2 o 3 posiciones que están equipadas con un retén que opera en todas las posiciones conmutadas.
Vista en corte del tipo WMM10...30B
