Cuando se trabaja con sistemas hidráulicos, controlar el flujo de fluido en ambas direcciones se vuelve fundamental para la seguridad y el rendimiento. La válvula de retención operada por piloto SV cumple exactamente este propósito al permitir el flujo libre en una dirección mientras bloquea el flujo inverso hasta que se le ordene abrir. Este diseño de válvula inteligente se ha vuelto esencial en las aplicaciones hidráulicas modernas donde son necesarias la retención de carga y la liberación controlada.

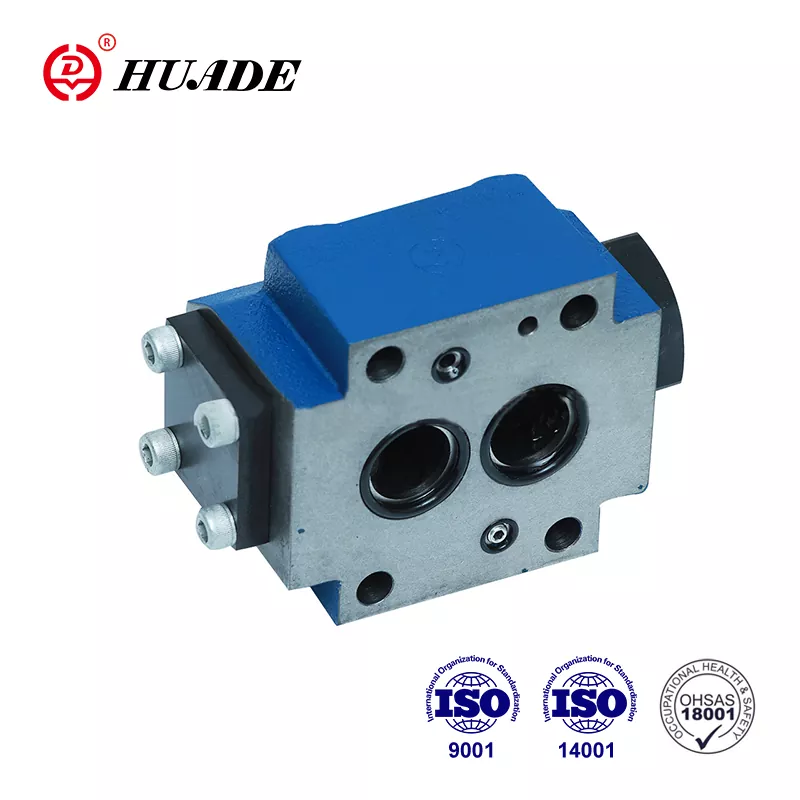

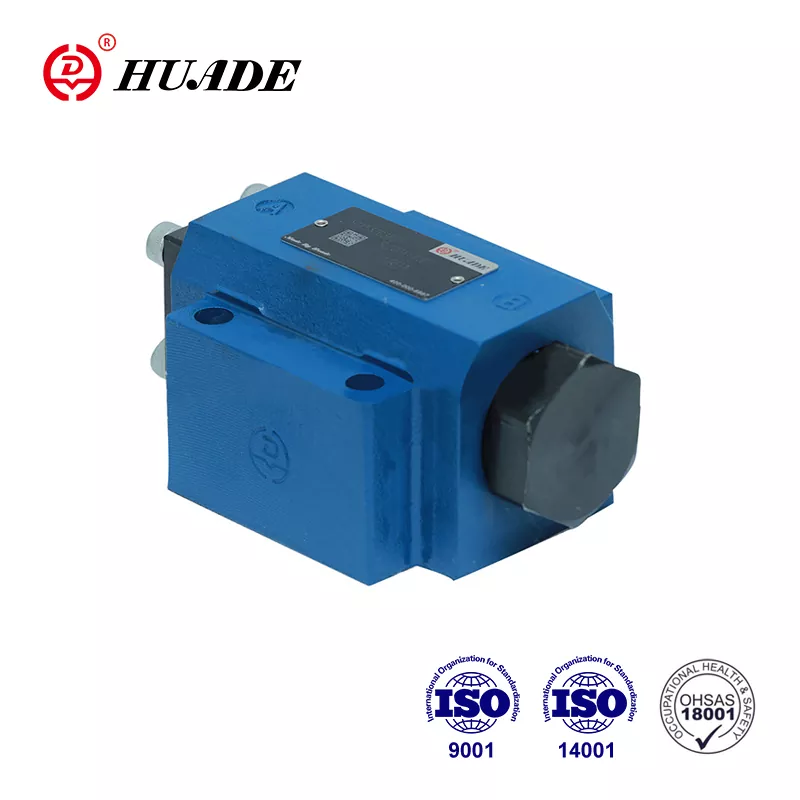

La válvula de retención operada por piloto SV se diferencia de las válvulas de retención estándar por su exclusivo mecanismo de control. Mientras que las válvulas de retención tradicionales simplemente evitan el reflujo, la versión SV agrega un puerto de control piloto que puede anular la función de bloqueo cuando sea necesario. Esta adición aparentemente simple transforma la válvula de un componente pasivo a un elemento de control activo.
Comprender el diseño básico
La válvula de retención operada por piloto SV consta de varios componentes clave que trabajan juntos. La válvula de asiento principal maneja la ruta de flujo principal desde el puerto A al puerto B. Cuando el fluido fluye en esta dirección, la presión empuja el asiento para abrirlo contra un resorte ligero, lo que permite un paso casi sin restricciones. La caída de presión suele medir alrededor de 4 bar a 100 litros por minuto para una válvula de tamaño estándar NG10.
La dirección inversa cuenta una historia diferente. Cuando la presión aumenta en el puerto B al intentar fluir de regreso hacia el puerto A, el asiento se asienta firmemente contra su superficie de sellado. La presión del sistema en realidad ayuda a crear este sello, y el resorte comprimido agrega fuerza adicional. Este diseño logra tasas de fuga inferiores a 0,1 mililitros por minuto incluso con una presión de trabajo máxima de 315 bar.
El mecanismo de control piloto utiliza el puerto X para anular la función de bloqueo. Cuando la presión piloto llega al pistón de control, genera fuerza suficiente para empujar el obturador principal fuera de su asiento a pesar de la presión de carga opuesta. La presión piloto requerida normalmente es de aproximadamente 5 bar por encima de la presión de carga para una apertura confiable.
Cómo las áreas de presión determinan el rendimiento
La efectividad de una válvula de retención SV operada por piloto depende en gran medida de la relación entre las diferentes áreas de presión dentro de la válvula. Los ingenieros designan estas áreas como A1 a A4, cada una de las cuales cumple un propósito específico en la ecuación de equilibrio de fuerzas.
El área A1 representa la cara principal del obturador expuesta a la presión de carga. Para una válvula de tamaño 10, esto mide aproximadamente 1,33 centímetros cuadrados. El área A2 muestra la superficie del asiento piloto, normalmente un cuarto del tamaño de A1. El área del pistón de control A3 debe ser lo suficientemente grande para superar las fuerzas combinadas de la presión de carga y la tensión del resorte, que generalmente oscilan entre 2 y 3,8 centímetros cuadrados para válvulas más pequeñas.
El equilibrio de fuerzas determina cuándo se abre la válvula. La presión de carga multiplicada por la diferencia de área efectiva entre A1 y A2, más la fuerza del resorte, debe ser superada por la presión piloto que actúa sobre el área A3. Esta relación matemática garantiza un funcionamiento predecible en diferentes condiciones de carga.
Dos tipos de configuración principales
Las válvulas de retención operadas por piloto vienen en configuraciones SV y SL, cada una adecuada para diferentes requisitos de circuito. El tipo SV presenta un recorrido de drenaje interno donde la cámara piloto se ventila de regreso al puerto A. Este diseño compacto funciona bien cuando el puerto A se conecta al tanque o a baja presión, manteniendo la instalación simple y minimizando las conexiones externas.
La configuración SL agrega un puerto de drenaje externo separado Y. Esta disposición resulta necesaria cuando el puerto A transporta una presión significativa que interferiría con la operación piloto. Al dirigir el drenaje de la cámara de control de forma independiente, la válvula funciona de manera confiable incluso con puertos A precargados o presurizados. El área anular A4, más pequeña que A3, determina el área de control efectiva en las válvulas SL.
La elección entre SV y SL depende del diseño de su circuito. Si el puerto A permanece cerca de la presión atmosférica, la versión SV más simple suele ser suficiente. Cuando el puerto A experimenta una presión sustancial o se conecta a otro componente presurizado, la configuración SL evita interferencias piloto no deseadas.
La función de descompresión
Las válvulas de retención estándar operadas por piloto pueden crear picos de presión significativos cuando se abren bajo carga elevada. La liberación repentina de la presión atrapada genera un choque hidráulico que tensiona los componentes y genera ruido. Para solucionar este problema, los fabricantes desarrollaron la variante de descompresión tipo A.
El mecanismo de descompresión incorpora una pequeña válvula de bola que se abre ligeramente antes que el obturador principal. Esto permite una reducción controlada de la presión en el volumen de control, limitando normalmente la caída de presión a menos de 50 bar. Para una válvula de tamaño 10, el volumen de control mide aproximadamente 2,5 centímetros cúbicos, que deben descomprimirse antes de que se produzca la apertura total.
El proceso de descompresión añade un breve retraso a la respuesta de la válvula pero reduce significativamente el estrés del sistema. Las aplicaciones que involucran cilindros grandes o cargas de alta inercia se benefician particularmente de esta característica. El equilibrio entre el tiempo de respuesta y el buen funcionamiento requiere una consideración cuidadosa durante el diseño del sistema.
Rangos de tamaño y capacidad de flujo
La válvula de retención operada por piloto serie SV abarca desde el tamaño 06 hasta el 32, siguiendo las normas ISO 5781. Cada designación de tamaño corresponde aproximadamente al diámetro nominal del puerto en milímetros dividido por aproximadamente 1,6. Esta estandarización ayuda a los ingenieros a estimar rápidamente la capacidad de la válvula y los requisitos de montaje.
Las válvulas de tamaño 06 y 10 manejan caudales de hasta 150 litros por minuto, con un peso de entre 0,8 y 1,8 kilogramos. Estas unidades compactas se adaptan a espacios reducidos y al mismo tiempo proporcionan una sujeción de carga confiable para cilindros pequeños y medianos. El modesto volumen de control de 1,2 a 2,5 centímetros cúbicos permite tiempos de respuesta rápidos.
Los tamaños medianos 16 y 20 admiten caudales de 150 a 300 litros por minuto. Las dimensiones físicas aumentan en consecuencia: las válvulas del tamaño 20 pesan alrededor de 7,8 kilogramos. Los volúmenes de control más grandes, de 5 a 10,8 centímetros cúbicos, requieren más aceite piloto pero manejan fuerzas de flujo proporcionalmente mayores.
Las válvulas de tamaño 25 y 32 sirven para aplicaciones de servicio pesado con capacidades de flujo que alcanzan los 550 litros por minuto. Estas importantes válvulas pesan entre 8 y 12 kilogramos y exigen un montaje robusto. Los volúmenes de control de 12 a 19,27 centímetros cúbicos garantizan una fuerza piloto adecuada incluso contra la presión de carga máxima.
Consideraciones de instalación
Un montaje adecuado garantiza una larga vida útil y un funcionamiento fiable. La válvula de retención operada por piloto SV generalmente se monta en una subplaca siguiendo los estándares de interfaz ISO 5781. La superficie de montaje requiere una rugosidad máxima de 1 micrómetro para evitar vías de fuga alrededor de la junta de sellado.
Los pernos de montaje deben apretarse correctamente para lograr un sellado adecuado sin distorsionar el cuerpo de la válvula. Las especificaciones estándar exigen 75 newton-metro con un coeficiente de fricción de 0,14. Las válvulas de tamaño 10 utilizan cuatro pernos M10 de 50 milímetros de largo, mientras que las válvulas de tamaño 32 requieren seis pernos M10 de 85 milímetros de largo. La distribución desigual del par puede deformar la superficie de montaje y comprometer la integridad del sello.
La orientación generalmente no importa para las válvulas de retención operadas por piloto, ya que dependen de fuerzas de presión en lugar de gravedad. Sin embargo, la posición de montaje debe permitir un fácil acceso a las funciones de ajuste, si están presentes. Considere la ubicación de los puertos piloto y de drenaje al planificar las conexiones de tuberías para minimizar el recorrido de líneas externas.
Requisitos de fluido hidráulico
La válvula de retención operada por piloto SV funciona de manera confiable con aceites hidráulicos minerales estándar que cumplen con las especificaciones HL o HLP. La viscosidad de funcionamiento oscila entre 2,8 y 500 milímetros cuadrados por segundo, aunque el rendimiento óptimo se produce entre 16 y 46 centistokes a 40 grados Celsius. Una viscosidad más baja reduce la caída de presión pero puede aumentar las fugas, mientras que una viscosidad más alta hace lo contrario.
Los límites de temperatura dependen de los materiales del sello. Los sellos de caucho de nitrilo estándar toleran de -30 a más 80 grados Celsius, adecuados para la mayoría de los entornos industriales. Las aplicaciones que involucran altas temperaturas o fluidos sintéticos se benefician de los sellos de fluorocarbono, que soportan de -20 a más 80 grados mientras resisten medios agresivos. Los fluidos biodegradables como HETG a menudo también requieren sellos de fluorocarbono.
La limpieza del fluido afecta directamente la vida útil y la confiabilidad de la válvula. El nivel de contaminación recomendado de ISO 4406 20/18/15 significa no más de 5000 partículas por mililitro por encima de 4 micrómetros, 1300 por encima de 6 micrómetros y 320 por encima de 14 micrómetros. La filtración adecuada según la norma RE 50070 de Bosch Rexroth mantiene estos límites y previene el desgaste prematuro.
Escenarios de aplicación comunes
Los equipos de construcción representan uno de los mercados más grandes para válvulas de retención operadas por piloto. Los cilindros de la pluma de la excavadora requieren una sujeción de carga confiable para evitar la caída del brazo cuando el operador suelta los controles. Una válvula de retención SV operada por piloto instalada en cada puerto de cilindro proporciona esta función de seguridad. Cuando el operador acciona la palanca de control, la presión piloto de la válvula direccional abre las válvulas de retención, lo que permite un descenso controlado.
Las máquinas de moldeo por inyección utilizan estas válvulas para asegurar los cilindros de sujeción del molde. Las tremendas fuerzas implicadas, que a menudo superan los 100 kilonewtons, exigen un mantenimiento de la carga sin fugas. Dos válvulas de retención operadas por piloto en una configuración redundante cumplen con la categoría de seguridad 3 según las normas EN ISO 13849. Si una válvula falla, la segunda mantiene el soporte de carga hasta que el mantenimiento pueda solucionar el problema.
Las aplicaciones de equipos de elevación combinan válvulas de retención operadas por piloto con válvulas de control de flujo para un descenso suave de la carga. La válvula de retención evita caídas incontroladas, mientras que una válvula de mariposa separada mide la tasa de liberación. Esta disposición satisface los requisitos ANSI B30.5 para sistemas de seguridad de grúas y polipastos. La señal piloto proviene de la válvula de control del operador, lo que garantiza que una acción consciente preceda a cualquier movimiento de descenso.
Características de rendimiento
La caída de presión a través de una válvula de retención operada por piloto SV en la dirección de flujo libre varía según el tamaño y el caudal. Una válvula de tamaño 32 que pasa 400 litros por minuto normalmente muestra aproximadamente 20 bar de pérdida de presión. Esta resistencia relativamente baja hace que la válvula sea eficiente durante el funcionamiento normal cuando las cargas se mueven con frecuencia hacia arriba y hacia abajo.
La relación de presión piloto determina las características de control. Para válvulas sin descompresión, la presión piloto debe ser igual a la presión de carga más 2 a 5 bar para garantizar la apertura. Las versiones de descompresión muestran más variación, con una banda de dispersión de más o menos 10 bar dependiendo del caudal y el estado de la válvula. Esta variación refleja el proceso de apertura por etapas a medida que la válvula de bola purga la presión antes de que se mueva el disco principal.
El tiempo de respuesta es importante en aplicaciones que requieren una liberación rápida de la carga. El intervalo de tiempo entre la aplicación de la presión piloto y el logro del flujo total depende del volumen de control y la capacidad del flujo piloto. Las válvulas más pequeñas responden en menos de 50 milisegundos, mientras que las unidades más grandes pueden requerir entre 100 y 200 milisegundos. Agregar descompresión aumenta ligeramente estos tiempos, pero sigue siendo aceptable para la mayoría de los usos industriales.
Opciones de presión de apertura
La precarga del resorte en una válvula antirretorno pilotada SV determina su presión de apertura en la dirección de flujo libre. Los fabricantes suelen ofrecer cuatro opciones estándar: 1,5, 3, 6 y 10 bar para válvulas más pequeñas, o 2,5, 5, 7,5 y 10 bar para válvulas más grandes. Esta característica ajustable permite adaptar la válvula a los requisitos específicos del circuito.
Las presiones de apertura más bajas minimizan la pérdida de energía durante el funcionamiento normal, pero pueden permitir una ligera fuga inversa bajo cargas elevadas. Las aplicaciones que priorizan la eficiencia sobre el rendimiento absoluto del sellado suelen especificar ajustes de 1,5 o 2,5 bar. La fuerza reducida del resorte también significa que se necesita menos presión piloto para abrir la válvula en reversa.
Las presiones de apertura más altas mejoran el sellado en condiciones extremas y evitan la apertura involuntaria debido a fluctuaciones de presión. Los equipos de construcción pesados y las aplicaciones críticas para la seguridad utilizan con frecuencia ajustes de 6 o 10 bares. La fuerza del resorte más fuerte proporciona seguridad adicional contra fallas en el sello, pero aumenta tanto la caída de presión hacia adelante como la presión piloto requerida.
Comparación con tipos de válvulas alternativas
Las válvulas de retención simples cuestan significativamente menos que las versiones operadas por piloto, pero carecen de capacidad de apertura inversa. Sus tasas de fuga de 5 a 10 mililitros por minuto bajo carga resultan inaceptables para aplicaciones que requieren un mantenimiento de posición a largo plazo. La válvula de retención operada por piloto SV mejora el rendimiento de fugas en un factor de cincuenta al mismo tiempo que agrega funcionalidad de liberación controlada.
Las válvulas de contrapeso ofrecen retención de carga similar con control de flujo y alivio de presión integrados. Estas válvulas funcionan bien para cargas libres como cilindros verticales donde la gravedad ayuda al movimiento. Sin embargo, normalmente cuestan más que las válvulas de retención operadas por piloto e introducen una caída de presión adicional en ambas direcciones. La válvula de retención operada por piloto SV destaca cuando es importante el flujo libre en una dirección.
Las válvulas de retención operadas por doble piloto brindan retención de carga redundante para aplicaciones críticas para la seguridad. Cada válvula puede soportar de forma independiente la carga completa, cumpliendo con categorías de seguridad más altas. El aumento del costo y la complejidad sólo tienen sentido cuando las regulaciones o la evaluación de riesgos exigen redundancia. Las válvulas de retención operadas por un solo piloto son suficientes para la mayoría de las aplicaciones industriales cuando tienen el tamaño y el mantenimiento adecuados.
Proceso de dimensionamiento y selección
La determinación del tamaño correcto de la válvula de retención SV operada por piloto comienza con los requisitos de flujo. Calcule el caudal máximo a través de la válvula en ambas direcciones, incluidas las operaciones simultáneas. Seleccione un tamaño de válvula que maneje este flujo con una caída de presión aceptable, generalmente inferior a 20 bar para la dirección de flujo libre.
Verifique que la presión de trabajo se mantenga dentro del rango máximo de 315 bar de la válvula. Incluya factores de seguridad y considere los picos de presión debidos al cierre rápido de la válvula o al estancamiento de la bomba. La fuente de presión piloto debe entregar de manera confiable al menos 5 bar por encima de la presión de carga máxima para garantizar un rendimiento de apertura constante.
Elija entre configuraciones SV y SL según las condiciones del puerto A. Si este puerto se conecta al tanque o permanece sin presión, el diseño SV más simple funciona bien. Cuando el puerto A transporta una presión significativa o alimenta otros componentes, especifique la versión SL con drenaje externo. Dirija el puerto Y al tanque a través de tuberías del tamaño adecuado.
Decida si es necesaria la descompresión evaluando el posible choque de presión. Los sistemas con grandes volúmenes atrapados o componentes sensibles se benefician de la versión tipo A. El ligero retraso en la respuesta rara vez causa problemas en los ciclos industriales típicos. Las versiones estándar sin descompresión cuestan menos y responden más rápido para aplicaciones donde la carga de impacto no es una preocupación.
Lectura de códigos de pedido
Los fabricantes utilizan códigos de designación sistemáticos para especificar configuraciones de válvulas de retención operadas por piloto. Un código típico como SV 10 PA1-4X se divide en distintos elementos. Las primeras letras indican el tipo de válvula, SV para drenaje interno o SL para externo. El siguiente número muestra la designación del tamaño, en este caso 10.
La siguiente posición revela el estilo de montaje, donde P indica subplaca y G significa puertos roscados. La letra A aparece cuando se incluye la descompresión; de lo contrario, esta posición está en blanco. El número representa la selección de presión de apertura del 1 al 4, correspondiente al aumento de las opciones de precarga del resorte.
El sufijo 4X identifica la generación de la serie actual, indicando mejoras de diseño y especificaciones actualizadas. Una barra diagonal a menudo precede a opciones adicionales como el material del sello, con la V designando fluorocarbono en lugar de nitrilo estándar. Comprender estos códigos ayuda a comunicar los requisitos con precisión a los proveedores y garantiza recibir la configuración correcta.
Requisitos de mantenimiento
La inspección regular mantiene las válvulas de retención operadas por piloto funcionando de manera confiable. Cada 5000 horas de funcionamiento, verifique los niveles de contaminación del fluido hidráulico y reemplace los elementos del filtro si la limpieza excede la norma ISO 4406 20/18/15. La calidad degradada del fluido acelera el desgaste de los sellos y permite que las partículas abrasivas dañen las superficies de los asientos.
Las fugas externas alrededor del cuerpo de la válvula generalmente indican una degradación del sello que requiere reemplazo. La fuga interna se muestra como una deriva gradual de la carga cuando la válvula debe mantener la posición. Retire y desmonte la válvula para inspeccionar la superficie de asiento del obturador en busca de desgaste o contaminación incrustada. Un pulido ligero puede restaurar el sellado en daños menores, pero las marcas profundas requieren el reemplazo del obturador.
Los problemas de control piloto se manifiestan como una apertura lenta o falta de liberación de cargas. Verifique que la presión piloto adecuada llegue al puerto X usando un manómetro durante la operación. La baja presión puede deberse a líneas piloto de tamaño insuficiente, longitud excesiva o restricciones. Inspeccione el asiento piloto y el pistón de control en busca de contaminación o daños que puedan causar atascos.
Solución de problemas comunes
Cuando una válvula de retención SV operada por piloto tiene fugas en la dirección de bloqueo, varias causas merecen investigación. Las partículas de contaminación alojadas entre el obturador y el asiento impiden el cierre completo. En ocasiones, lavar el sistema con aceite limpio elimina los residuos, pero puede ser necesario desmontarlo y limpiarlo a fondo. Verifique que la filtración de fluidos cumpla con las especificaciones para evitar recurrencias.
El desgaste del asiento del obturador debido a impactos repetidos o daños por cavitación crea vías de fuga que la limpieza no puede solucionar. Examine las superficies de los asientos durante el mantenimiento para detectar signos de erosión o daños mecánicos. Los componentes de reemplazo del asiento están disponibles para la mayoría de las válvulas, aunque los daños importantes pueden requerir el reemplazo completo de la válvula. La instalación de válvulas de tipo descompresión reduce las fuerzas de impacto que causan desgaste prematuro.
Las válvulas que no se abren a pesar de una presión piloto adecuada a menudo sufren de contaminación que une el pistón de control. La formación de lodos debido a la degradación del fluido o la suciedad ingerida puede restringir el movimiento del pistón. El desmontaje completo con limpieza con solvente generalmente restablece la función. Considere mejorar la filtración de fluidos y acortar los intervalos de cambio para evitar la acumulación de contaminación.
Consideraciones de seguridad
La válvula de retención operada por piloto SV cumple funciones de seguridad críticas en muchas aplicaciones. Una falla podría resultar en un descenso incontrolado de la carga, daños al equipo o lesiones al operador. Los circuitos críticos para la seguridad deben incorporar válvulas redundantes o sistemas de respaldo según las normas aplicables, como EN ISO 13849 para seguridad de maquinaria.
Las pruebas funcionales periódicas verifican el funcionamiento adecuado en condiciones de carga reales. Esto implica realizar ciclos de la carga mientras se monitorea si hay deriva o movimiento inesperado. Documente los resultados de las pruebas e investigue cualquier anomalía antes de devolver el equipo al servicio. Reemplace las válvulas que muestren un rendimiento degradado antes de que ocurra una falla total.
La pérdida de presión piloto presenta un peligro importante ya que podría permitir una liberación involuntaria de la carga. Diseñe circuitos para garantizar que la presión piloto permanezca disponible durante todas las operaciones normales. Considere el uso de fuentes de presión piloto independientes del sistema principal para mayor confiabilidad. Instale interruptores de presión para alertar a los operadores cuando la presión piloto caiga por debajo de los mínimos seguros.
Consideraciones económicas
La válvula de retención operada por piloto SV cuesta aproximadamente dos o tres veces más que las válvulas de retención simples, pero ofrece un rendimiento sustancialmente mejor. Este precio superior permite obtener un control preciso, fugas mínimas y una vida útil prolongada. Para aplicaciones que requieren una retención de carga confiable, el aumento del costo representa una inversión sólida en comparación con las alternativas.
Los tamaños de válvulas más grandes muestran mayores diferencias de precio. Una válvula de tamaño 32 con descompresión y drenaje externo puede exceder diez veces el costo de una válvula de retención básica del mismo tamaño. Sin embargo, el diseño operado por piloto puede eliminar la necesidad de componentes adicionales como válvulas de contrapeso o mecanismos de bloqueo separados. Evalúe el costo total del sistema en lugar de los precios de los componentes individuales.
La eficiencia energética afecta los costos operativos durante la vida útil de la válvula. La baja caída de presión en la dirección del flujo libre reduce el consumo de energía en comparación con muchas alternativas. Una reducción de 5 bares en la presión del sistema a 100 litros por minuto ahorra aproximadamente 100 vatios de forma continua. Estos ahorros se acumulan sustancialmente en aplicaciones con ciclos frecuentes.
Adaptabilidad ambiental
Las modernas válvulas de retención operadas por piloto admiten fluidos hidráulicos biodegradables y están ganando popularidad para la protección del medio ambiente. Los fluidos que cumplen con las especificaciones HETG (a base de aceite vegetal) requieren sellos de fluorocarbono en lugar de nitrilo estándar. Esta compatibilidad permite operaciones respetuosas con el medio ambiente sin sacrificar el rendimiento o la confiabilidad.
Las temperaturas extremas afectan el funcionamiento de la válvula a través de cambios en la viscosidad del fluido y las propiedades del material del sello. Los ambientes fríos aumentan la viscosidad, lo que aumenta las caídas de presión y potencialmente ralentiza la respuesta. Los sellos de fluorocarbono toleran temperaturas más bajas mejor que el nitrilo para aplicaciones en climas fríos. Las altas temperaturas reducen la viscosidad y aceleran la degradación del sello, lo que exige intervalos de servicio más cortos.
Los ambientes corrosivos pueden requerir tratamientos superficiales especiales más allá del galvanizado estándar. Las aplicaciones marinas a menudo requieren protección adicional contra la corrosión mediante anodizado duro o recubrimientos especializados. Discuta las condiciones ambientales con los fabricantes al seleccionar válvulas para servicio severo para garantizar una protección adecuada y la vida útil esperada.
Desarrollos futuros
La integración de sensores representa una tendencia emergente para las válvulas de retención operadas por piloto. Los transductores de presión incorporados podrían monitorear la presión de carga, la presión piloto y las fugas en tiempo real. Estos datos permiten el mantenimiento predictivo al identificar la degradación antes de una falla total. La conectividad inalámbrica permitiría el monitoreo remoto de válvulas críticas en grandes instalaciones.
Las válvulas inteligentes con microprocesadores integrados pueden ajustar las características automáticamente según las condiciones de funcionamiento. La presión de apertura variable adaptada al peso de la carga podría optimizar la eficiencia manteniendo la seguridad. Las capacidades de autodiagnóstico alertarían al personal de mantenimiento sobre el desarrollo de problemas y guiarían los procedimientos de solución de problemas.
Los avances en la ciencia de los materiales prometen un mejor rendimiento del sellado y una mayor vida útil. Los nuevos compuestos poliméricos ofrecen una mejor resistencia al desgaste y una compatibilidad química más amplia. Los recubrimientos especializados reducen la fricción y previenen la adhesión de partículas. Estos desarrollos mejorarán la confiabilidad y al mismo tiempo reducirán potencialmente el tamaño de la válvula para capacidades de flujo determinadas.
Conclusión
La válvula de retención operada por piloto SV proporciona un control esencial para los sistemas hidráulicos que requieren retención de carga confiable y liberación controlada. Su diseño único combina la capacidad de bloqueo de las válvulas de retención con la controlabilidad de las válvulas direccionales. Comprender los principios operativos, el tamaño adecuado y los requisitos de mantenimiento garantiza una aplicación exitosa.
Seleccionar la configuración adecuada exige un análisis cuidadoso de los requisitos del sistema, incluidos el caudal, los niveles de presión y el diseño del circuito. La elección entre las versiones estándar SV y SL de drenaje externo depende de las condiciones del puerto A. Las funciones de descompresión benefician a las aplicaciones sensibles al choque de presión. Las opciones de materiales se adaptan a diversos fluidos y condiciones ambientales.
El mantenimiento y la inspección regulares preservan el rendimiento durante toda la vida útil de la válvula. Monitorear la calidad del fluido, verificar fugas y verificar que la función piloto detecte problemas tempranamente. Las aplicaciones críticas para la seguridad exigen especial atención a las pruebas y la documentación. Con la aplicación y el cuidado adecuados, las válvulas de retención operadas por piloto brindan años de servicio confiable protegiendo al equipo y al personal.
