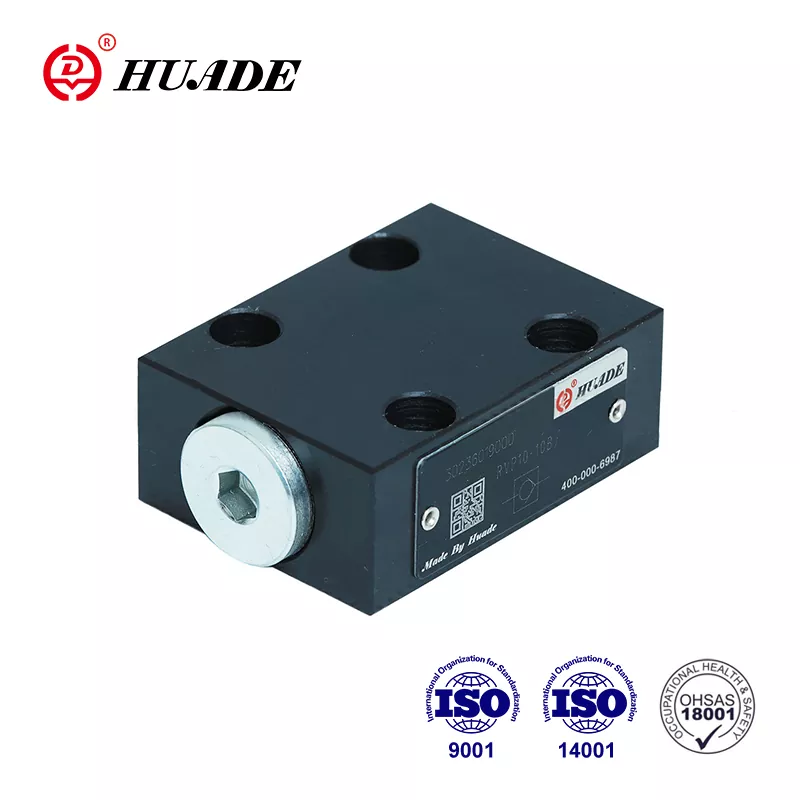

Verifique la válvula RVP 25

La cooperación con Rexroth durante más de 7 años a partir de 1979, la válvula de verificación Huade® RVP 25 es compatible con Rexroth RVP 25 con un precio razonable. Está hecho de acero duradero. Todos los productos Huade® se someten a pruebas estrictas antes de abandonar la fábrica para garantizar una alta calidad y tener un año de garantía. Dentro del período de garantía, es libre de reparar. El producto de Huade ha cumplido con los estándares internacionales, a saber, ISO9001, ISO14001 e ISO45001. Las válvulas de retención Huade® se utilizan ampliamente en maquinaria de ingeniería y construcción, metalurgia, máquinas herramientas, etc. Esta es una antigua marca nacional en China.

Parámetro del producto de la válvula de retención RVP 25

Característica del producto y aplicación del RVP de la válvula de verificación 25

Características:

▶ Conexión de subplate

▶ Cierre sin fugas en una dirección

Solicitud:

La válvula de retención RVP 25 se usa principalmente en la salida de la bomba como válvula de presión posterior y válvula de derivación.

Detalles de producción de la válvula de cheque RVP 25

El tipo de válvula de retención RVP 25 se puede utilizar en varios entornos industriales de alta prensa. Tiene la tarea de, preferiblemente, cerrar una fuga de flujo libre en una dirección y permitir el flujo libre en la dirección opuesta. El diagrama de la estructura es el siguiente. Básicamente comprende la carcasa (1), el resorte de compresión Poppet (2) (3) y el asiento de resorte (4). La carrera del Poppet (2), que se guía en su diámetro exterior, está limitado por una parada mecánica. El resorte de compresión incorporado (3) admite el movimiento de cierre. Además, el resorte de compresión (3) sostiene el Poppet (2) en la posición cerrada incluso cuando no hay flujo a través de la válvula.

Símbolo

Diagrama de estructura

①Shousing ②poppet ③spring ④spring asiento

Aviso de la válvula de control RVP 25

1. El fluido debe ser filtrado. La finura mínima del filtro es de 20 ㎛.

2. El tanque debe estar sellado y se debe instalar un filtro de aire en la entrada de aire.

3. Productos sin subplatos al salir de fábrica, si los necesita, por favor ordene especialmente.

4. Los tornillos de fijación de la válvula deben ser de alto nivel de intensidad (clase 10.9). Seleccione y úselos de acuerdo con el parámetro enumerado en el libro de muestras.

5. La rugosidad de la superficie unida con la válvula se requiere a 0.8.

6. El acabado superficial de la pieza de apareamiento se requiere a 0.01/100 mm.
